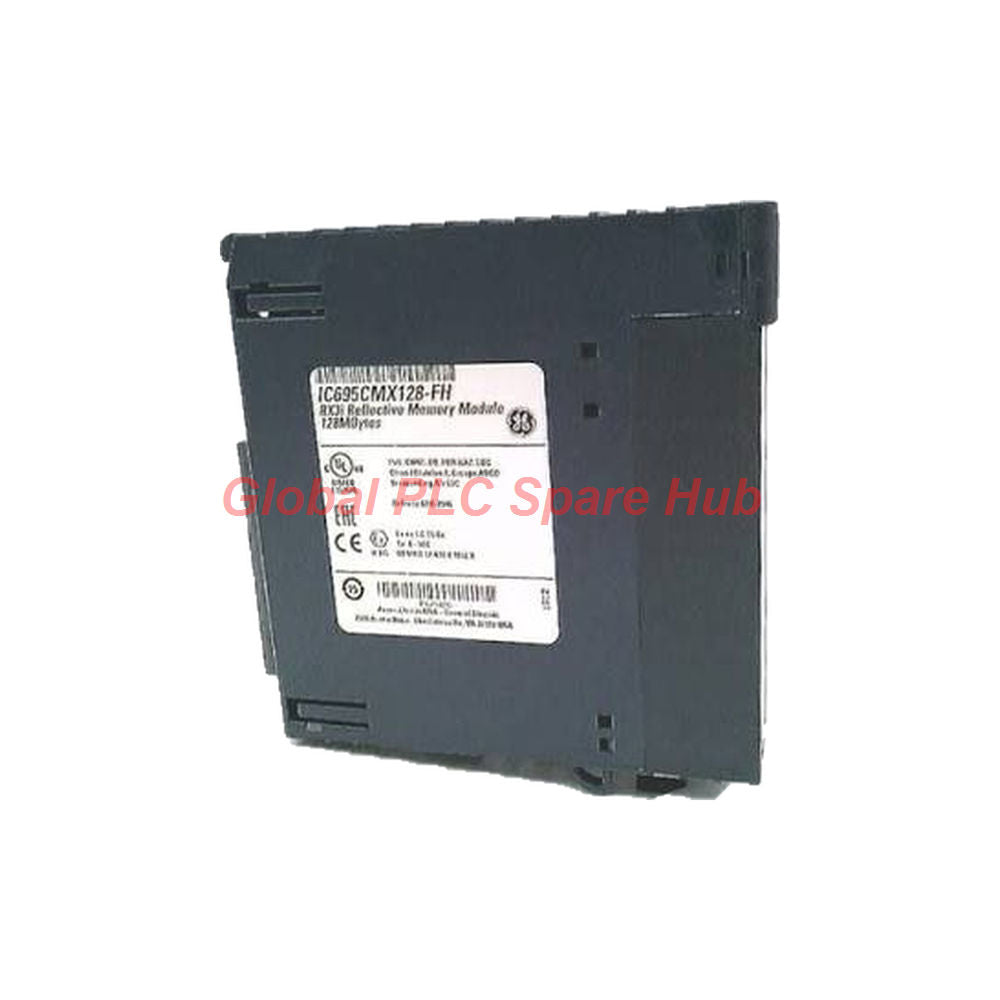

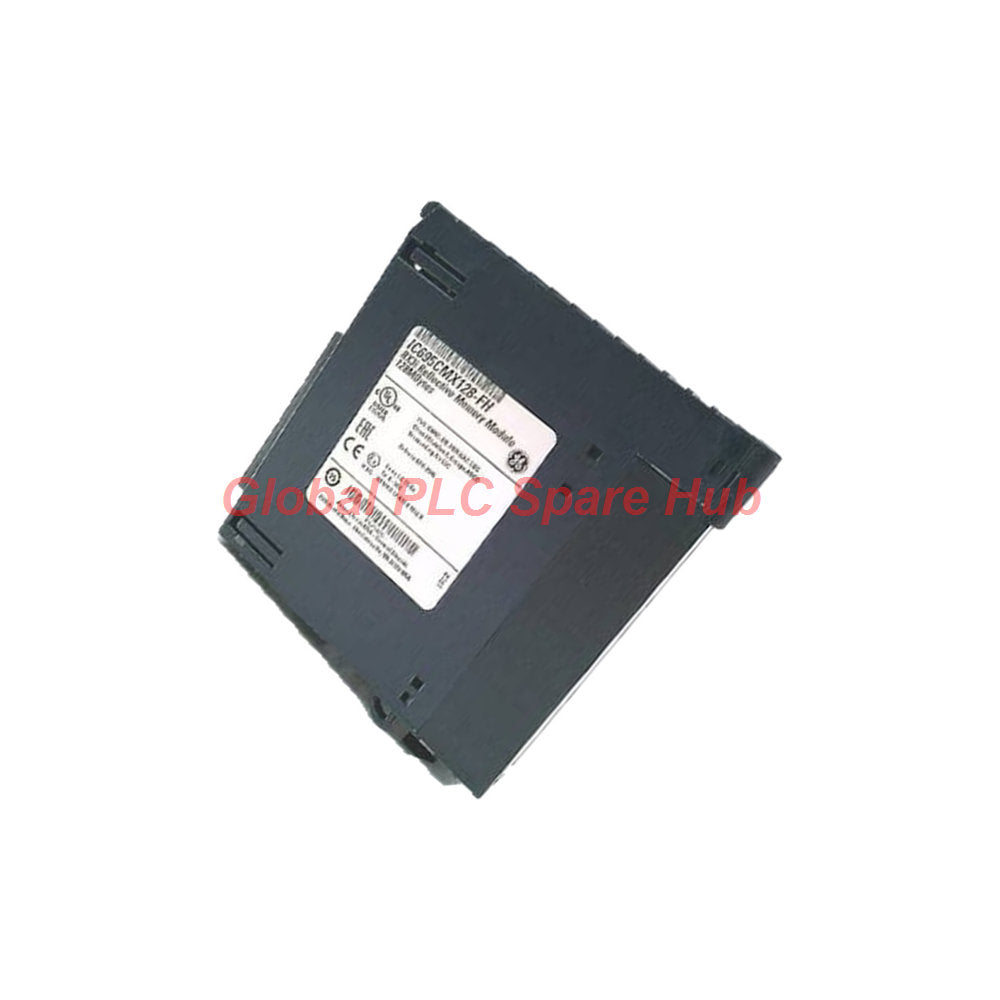

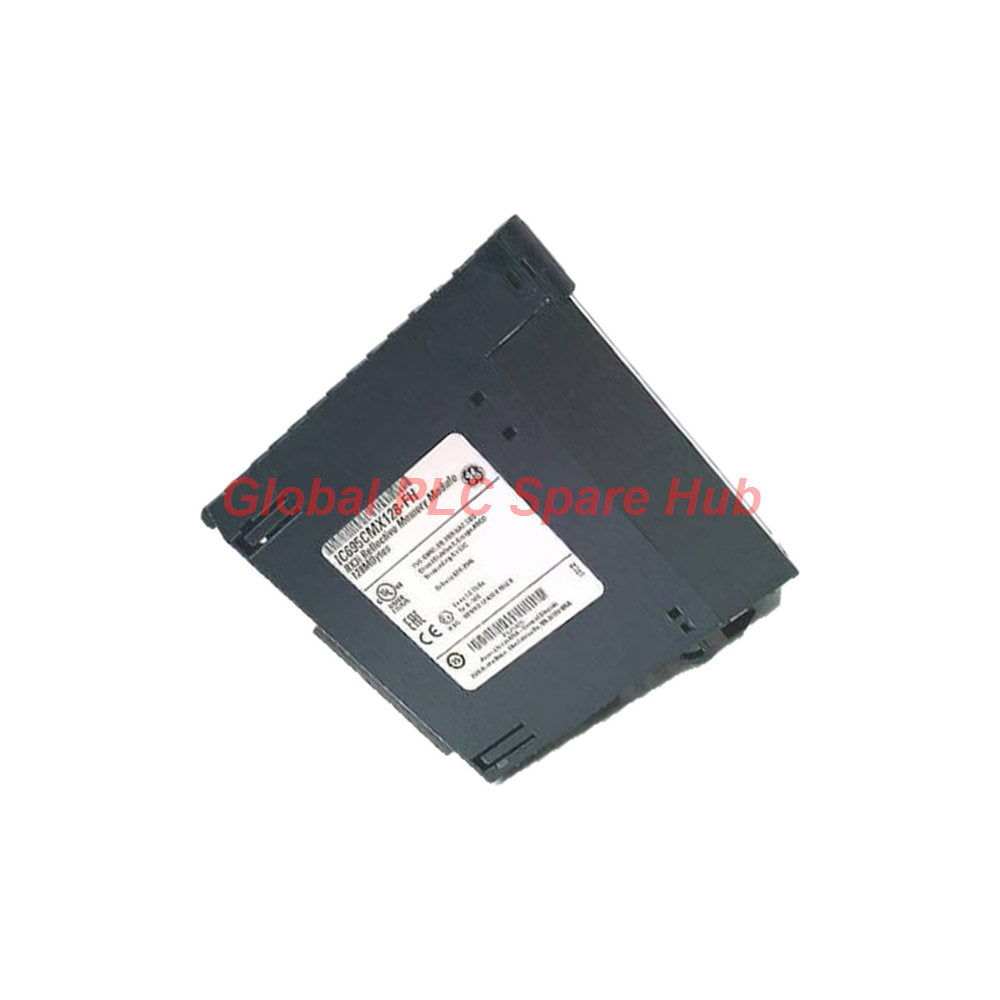

IC695CMX128 وحدة مبادل الذاكرة RX3i PACSystems من GE Fanuc
Manufacturer: GE Fanuc
Product No.: IC695CMX128
Condition： متوفر بالمخزون
Product Type: وحدة تبديل الذاكرة
Product Origin: USA
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
نظرة عامة على المنتج
يعد IC695CMX128 وحدة مبادل ذاكرة تحكم PACSystems عالية السرعة تم تصميمها بواسطة GE Fanuc لمنصة RX3i. تعمل هذه الوحدة كعقدة ذاكرة عاكسة عالية الأداء، وتتيح مشاركة البيانات الحتمية في الوقت الفعلي عبر ما يصل إلى 256 عقدة شبكة مترابطة دون عبء المعالج.
تم تصميم الوحدة بذاكرة وصول عشوائي ديناميكية متزامنة (SDRAM) بسعة 128 ميجابايت، وتوفر إنتاجية نقل شبكة غير عادية تصل إلى 174 ميجابايت/ثانية عبر وصلات الألياف البصرية. وهي تتكامل بسلاسة في أي لوحة خلفية عالمية RX3i، مما يؤسس تعيين ذاكرة منخفضة الكمون عبر بنى التحكم المعقدة.
المواصفات الفنية
| رقم الجزء | IC695CMX128 |
| العلامة التجارية والسلسلة | GE Fanuc / PACSystems RX3i |
| نوع الوحدة | مبادل ذاكرة تحكم (CMX) / ذاكرة عاكسة |
| الذاكرة المدمجة | 128 ميجابايت SDRAM |
| سرعة نقل الناقل | سرعة الناقل التسلسلي 2.1 جيجابت/ثانية |
| معدل نقل الشبكة | نقل متقطع من 43 ميجابايت/ثانية إلى 174 ميجابايت/ثانية |
| هندسة الحزمة | حجم حزمة ديناميكي يتراوح من 4 إلى 68 بايت |
| استهلاك الطاقة | 253 مللي أمبير @ +5 فولت تيار مستمر | 660 مللي أمبير @ +3.3 فولت تيار مستمر |
| الواجهات المادية | منافذ ألياف بصرية مزدوجة من نوع LC (جهاز إرسال واستقبال سفلي) |
| التوصيل البصري | كابل ألياف بصرية متعدد الأوضاع (مسافة تصل إلى 300 متر) |
| سعة الشبكة | يدعم ما يصل إلى 256 عقدة في طوبولوجيا حلقية |
| توافق الأجهزة | أجهزة الذاكرة العاكسة من سلسلة VMIC 5565 |
| برنامج البرمجة | Proficy Machine Edition Logic Developer v5.80 أو أحدث |
| عامل الشكل والوزن | وحدة لوحة خلفية عالمية ذات فتحة واحدة | 1.0 رطل (0.45 كجم) |
بنية الأجهزة والتشخيص
- مؤشر LED للحالة OK: يعرض حالة واجهة وحدة المعالجة المركزية (CPU) وتوفر الطاقة عبر القضبان الداخلية.
- مؤشر LED للتهيئة CONFIG: يشير إلى التهيئة الناجحة للمعلمات عبر برنامج Proficy Machine Edition.
- مؤشر LED لاكتشاف الإشارة SIG DETECT: يؤكد استقبال إشارة حامل بصري نشطة على منفذ الألياف LC.
- مؤشر LED للبيانات الخاصة OWN DATA: يسلط الضوء على إرسال الحزم والتحقق من التكرار الحلقي الحلقي الصالح.
- سجلات الأعطال المتقدمة: تسمح باستعلام البرامج الثابتة عن أخطاء التكافؤ، وإسقاط الحزم، وعلامات سجل المقاطعة.
التطبيقات المستهدفة والتوافق
- توليد الطاقة الحتمي: يربط أرفف RX3i متعددة في أنظمة التحكم في التوربينات التي تتطلب مزامنة البيانات بأقل من المللي ثانية.
- شبكات VMIC الهجينة: تتصل مباشرة بعقد VMIC 5565 القديمة في حلقات الحصول على البيانات عالية السرعة.
- عمليات خطوط الأنابيب المعقدة: تنسق التعشيق متعدد PLC دون الحاجة إلى استطلاعات fieldbus.
إرشادات التركيب والتشغيل
- تصميم الطوبولوجيا: قم بتوصيل العقد في طوبولوجيا حلقية مغلقة صارمة (TX للعقدة 1 إلى RX للعقدة 2).
- حدود الكابلات: استخدم كابلات ألياف متعددة الأوضاع عالية الجودة دون تجاوز حد 300 متر للقطعة الواحدة.
- تثبيت الرف: قم بإيقاف تشغيل الرف قبل إدخال الوحدة ذات الفتحة الواحدة في لوحة خلفية عالمية RX3i.
التعبئة، اللوجستيات والضمان
- اتفاقية مستوى الخدمة للإرسال: يتم الشحن عالميًا في غضون 24 إلى 48 ساعة من تأكيد الطلب.
- شركاء اللوجستيات: توصيل سريع عبر DHL، FedEx، وUPS مع تتبع كامل للشحنة.
- التعبئة المضادة للكهرباء الساكنة: محكمة الغلق في غلاف محمي من التفريغ الكهروستاتيكي للحفاظ على المكونات البصرية والذاكرة الحساسة.
- تغطية لمدة 12 شهرًا: محمية بضمان استبدال كامل لمدة 12 شهرًا ضد عيوب الأجهزة.
دليل المشتري الهندسي
- التحقق من إصدار البرنامج: تأكد من أن بيئة الهندسة الخاصة بك تعمل على Proficy Machine Edition v5.80 أو أعلى قبل النشر.
- حساب الهوامش البصرية: قم بقياس التوهين البصري الكلي عبر لوحات التوصيل لمنع فقدان الإشارة في الحلقات الممتدة.
- توحيد معرفات العقدة: قم بتعيين أحجام الحزم الديناميكية مبكرًا أثناء تصميم الشبكة لتحسين زمن انتقال الحلقة الكلي.
الأسئلة المتكررة (FAQ)
س: هل وحدة IC695CMX128 متوافقة مع شبكات الألياف الضوئية VMIC 5565 القياسية من GE؟
ج: نعم، تتكامل هذه الوحدة مباشرة في حلقات الذاكرة العاكسة VMIC 5565 الموجودة باستخدام كابلات التصحيح البصرية LC القياسية.
س: كيف يؤثر تحديد حجم الحزمة الديناميكي على زمن انتقال الذاكرة في الشبكات الكبيرة؟
ج: يقلل تحديد حجم الحمولة الديناميكي (من 4 إلى 68 بايت) من الحمل الزائد للبروتوكول، مما يجعل تذبذب النقل من عقدة إلى عقدة ضئيلًا حتى في حدود 256 عقدة.
س: ما الذي يجعل مؤشر LED لاكتشاف الإشارة SIG DETECT يظل مطفأً بعد توصيل كابلات الألياف؟
ج: يشير هذا إلى فقدان بصري؛ تحقق من قطبية الألياف (عكس TX/RX)، نظف موصلات LC، أو تحقق من وجود انحناءات في الألياف تتجاوز حدود نصف القطر الأدنى.
س: هل يمكن تركيب هذه الوحدة في قاعدة توسيع قياسية بدلاً من لوحة خلفية عالمية؟
ج: لا، فهي تتطلب وصولًا عالي السرعة إلى ناقل PCI الذي توفره فتحات اللوحة الخلفية العالمية RX3i حصريًا.
س: كيف يتحقق فنيو الصيانة الميدانية من أخطاء التكافؤ في ناقل الذاكرة العاكس؟
ج: يصل منطق البرنامج إلى سجلات التشخيص مباشرة عبر كتل المنطق في Proficy Machine Edition لمراقبة علامات التكافؤ للأجهزة في الوقت الفعلي.
نظرة عامة من Global PLC Spare HUB
أثناء عملية تحديث ميدانية في مرفق لتوليد الطاقة، قام فريقنا الهندسي بتشخيص انقطاعات متقطعة للبيانات في حلقة تحكم RX3i. أبلغ العميل أن عقدة IC695CMX128 فقدت مزامنة الإطار بشكل متكرر أثناء ذروة حمل المصنع.
كشفت تحليلات الإشارة لدينا أن وصلة ألياف غير محمية كانت محصورة خلف صينية عالية الجهد، مما أدى إلى انخفاض مستويات الضوء بالقرب من عتبة جهاز الاستقبال. بمجرد أن قمنا بتوصيل ألياف بصرية متعددة الأوضاع مدرعة، ونظفنا موصلات LC، وأعدنا تعيين معلمات العقدة في Proficy Machine Edition، حققت الحلقة إنتاجية ثابتة تبلغ 2.1 جيجابت/ثانية. تحقق دائمًا من مستويات الطاقة الضوئية قبل تشغيل حلقات الذاكرة العاكسة عالية السرعة!
