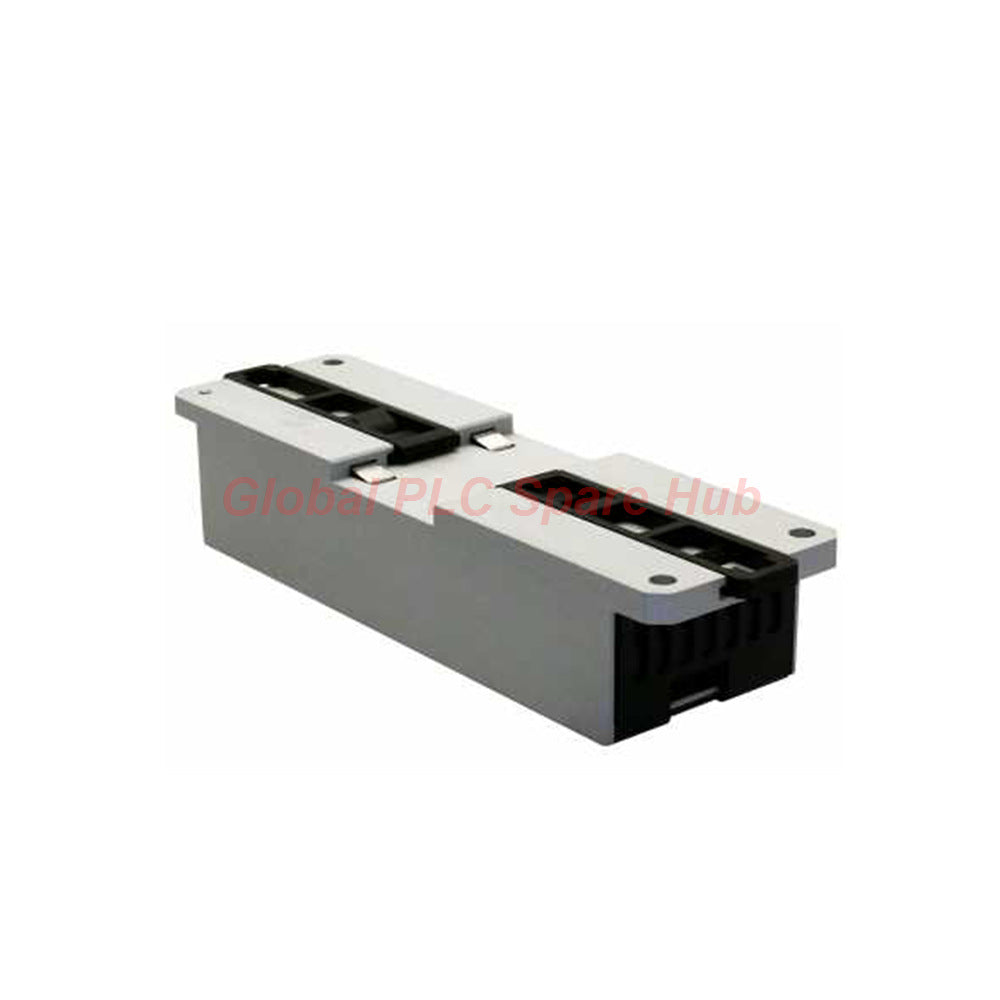

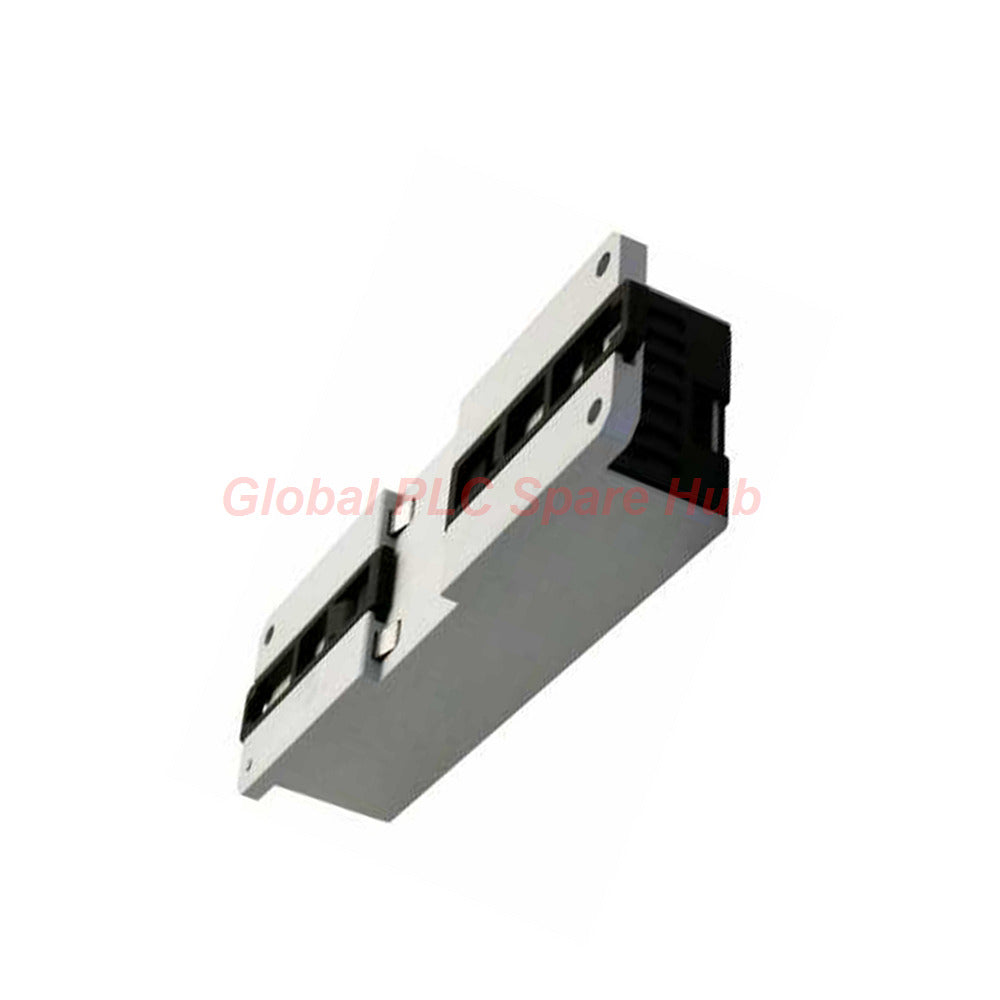

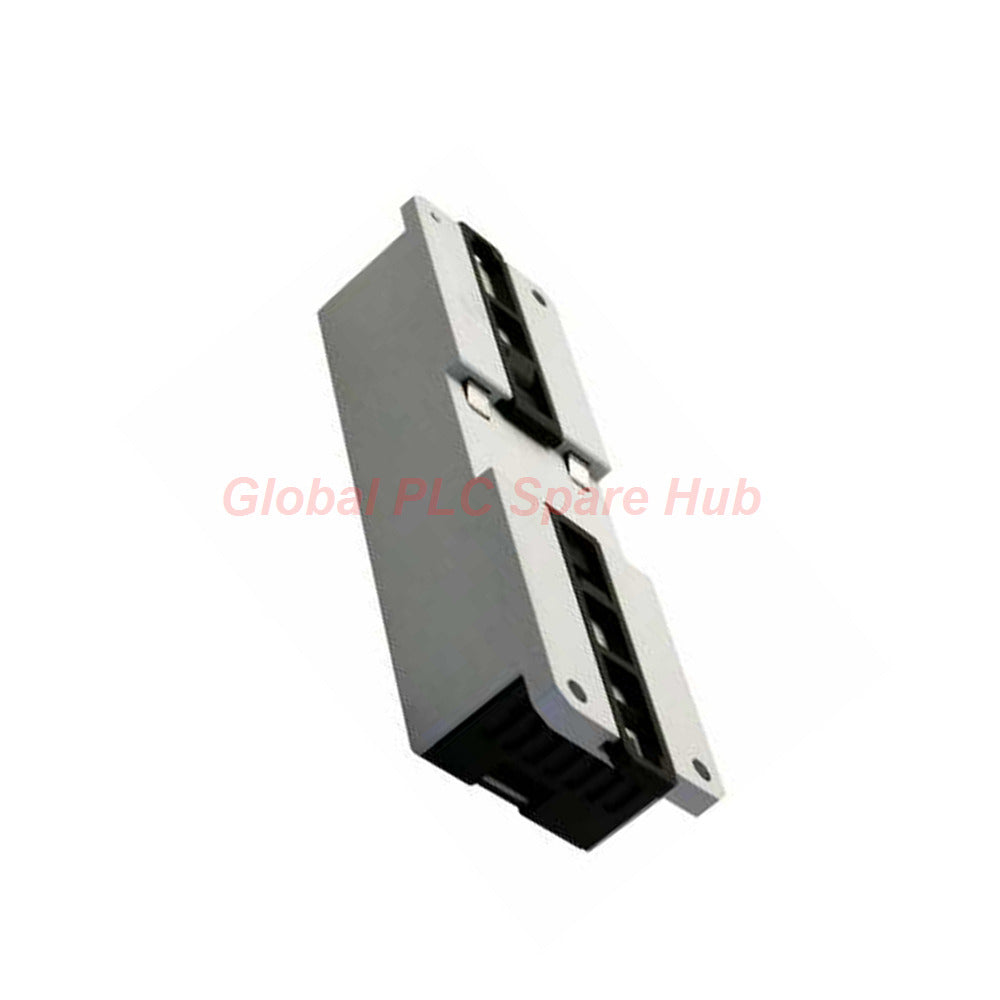

IC695CEP001 وحدة حاملة PROFINET من GE Fanuc RX3i

Manufacturer: GE Fanuc
Product No.: IC695CEP001
Condition： متوفر بالمخزون
Product Type: وحدة حامل PROFINET
Product Origin: USA
Payment: T/T, Western Union
Weight: 1060g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

مقدمة عن المنتج

تقوم GE Fanuc IC695CEP001 بتنسيق بيانات الإدخال/الإخراج عن بعد عالية السرعة عبر الشبكات الصناعية اللامركزية. تربط وحدة حمل RX3i PacSystem PROFINET CEP المدمجة هذه الوحدات الميدانية مباشرة بوحدة تحكم مركزية للإشراف. وتنشئ بنية تحتية قوية لاتصالات إيثرنت نحاسية للآلات الموزعة. ينشر مهندسو الأتمتة هذه الواجهة لتحقيق مزامنة بيانات حتمية. يوفر إطار الأجهزة النحيف مساحة قيمة داخل حاويات التوزيع المزدحمة.

المواصفات الفنية

العلامة التجارية: GE Fanuc / GE Intelligent Platforms
الموديل: IC695CEP001
السلسلة: RX3i PacSystem البنية التحتية للأتمتة
نوع الوحدة: كتلة حامل CEP لـ PROFINET عن بعد
واجهة إيثرنت: مقبس مزدوج RJ-45 10/100 Base-TX نحاسي
التوافق مع PROFINET: إصدار PROFINET المدعوم 2.3 (مواصفات الفئة A)
نطاق جهد الدخل: 19.2 إلى 30 فولت تيار مستمر نافذة تشغيل
استهلاك الطاقة الاسمي: 5.25 وات (0.22 أمبير عند 24 فولت تيار مستمر اسمي)
سعة وحدة المحطة: تستوعب وحدة إدخال/إخراج واحدة بالضبط لكل محطة حامل
تخصيص الإدخال/الإخراج للمحطة: 1024 بايت كحد أقصى للبيانات الإجمالية لكل محطة عن بعد
عتبة تعيين الإدخال: 512 بايت كحد أقصى مخصص لمتغيرات الإدخال
عتبة تعيين الإخراج: 512 بايت كحد أقصى مخصص لمتغيرات الإخراج
سجلات البت المتكاملة: توفر 32 بت حالة إدخال و 32 بت تحكم إخراج
واجهة الصيانة المحلية: 1 منفذ موصل Micro-B متوافق مع USB 2.0
أبعاد الوحدة المادية: 177.2 × 51 × 35 مم (7 × 2 × 1.3 بوصة)
درجة حرارة التشغيل المحيطة: 0 إلى 60 درجة مئوية نطاق التشغيل

نظرة عامة على Global PLC Spare HUB

قام مهندسونا المتخصصون في الأتمتة الموزعة بفحص بنية جهاز العقدة البعيدة IC695CEP001. تسهل أداة الشبكة هذه نشر مجموعات الإدخال/الإخراج المعزولة ذات الفتحة الواحدة دون الحاجة إلى تركيب رفوف فرعية متعددة الفتحات بالحجم الكامل. نظرًا لأنها تتضمن مقبسًا نحاسيًا مزدوجًا من نوع RJ-45، فإنها تتيح تشكيل طوبولوجيا شبكة مرنة خطية أو حلقية مباشرة في أرض المصنع. تعمل بكفاءة ضمن طبقة شبكة الإدخال/الإخراج المحلية عالية السرعة. يضمن هذا الإعداد أن تتواصل مكونات الحقل اللامركزية مع زمن انتقال إرسال شبه معدوم.

المعدات المناسبة

وحدات تحكم GE Fanuc RX3i PacSystem PROFINET
وحدات إدخال/إخراج RX3i منفصلة وتناظرية متوافقة
تكوينات برنامج هندسة Proficy Machine Edition
أسلاك تصحيح شبكة Cat5e/Cat6 مزدوجة مجدولة ومحمية صناعية
وحدات إمداد طاقة التحكم الصناعية 24 فولت تيار مستمر منظمة

سيناريوهات التطبيق المستهدفة

عقد تجميع مستشعرات توجيه الناقل اللامركزية
محطات مراقبة مضخات مرافق معالجة المياه عن بعد
واجهات تحكم مستقلة لأجهزة التصنيع المثبتة على الزلاجات
حلقات تكامل البيانات الرقمية لمعالج هواء التدفئة والتهوية وتكييف الهواء المحلية
تتبع التعشيق الأمني المحلي لخط إنتاج السيارات

إمكانيات التشخيص

تستخدم IC695CEP001 روتينات فرعية متخصصة للبرامج الثابتة لتنفيذ مسح وحدة العقدة البعيدة المتقدمة. تعترض الأخطاء على جانب الحقل وتبلغ عن حالات الشذوذ في الحالة مباشرة من خلال 32 بت حالة إدخال متكاملة. توفر منافذ الإيثرنت المزدوجة مؤشرات التحقق من الارتباط والسرعة لعزل تلف الكابلات المادية على الفور. يقوم الفنيون بتنفيذ تتبع عميق للأجهزة في الوقت الفعلي أو تحميل تحديثات البرامج الثابتة بسرعة عن طريق الاتصال عبر منفذ Micro-B USB الأمامي.

الأسئلة الشائعة

ما هو الحد الأدنى لتعديل البرنامج المطلوب لتكوين حامل PROFINET هذا؟

يجب عليك استخدام Proficy Machine Edition الإصدار 8.0 SIM 5 أو أحدث لتكوين خصائص الجهاز.

هل يمكن لوحدة حامل واحدة دعم وحدات إدخال/إخراج توسيع متعددة في وقت واحد؟

لا، تدعم محطة حامل CEP المحددة هذه وحدة إدخال/إخراج واحدة بالضبط لكل إعداد محطة.

ما هي الوظيفة المحددة التي تؤديها 32 بت حالة الإدخال أثناء التشغيل؟

تنقل باستمرار معلمات صحة الحامل وحالات أخطاء الوحدة الداخلية إلى وحدة التحكم الرئيسية في وحدة المعالجة المركزية.

هل يستخدم منفذ Micro-B USB الأمامي للاتصال النشط في وقت التشغيل؟

لا، واجهة Micro-B مخصصة حصريًا لإجراء ترقيات البرامج الثابتة وتشخيصات الأجهزة المحلية.

ماذا يحدث إذا انخفضت طاقة إدخال الحقل إلى أقل من 19.2 فولت تيار مستمر؟

تخضع الوحدة لروتين إيقاف التشغيل بسبب انخفاض الجهد وتبلغ عن خطأ في الاتصال لوحدة التحكم الرئيسية.

دليل الاختيار والشراء

تأكد من أن وحدة التحكم الرئيسية لشبكتك تدعم عمليات PROFINET الإصدار 2.3 الفئة A.
تأكد من أن عقدة اللامركزية تتطلب كتلة إدخال/إخراج واحدة فقط قبل الطلب.
احسب إجمالي تحميل البايت للتأكد من أن البيانات تتناسب مع قيود الإدخال/الإخراج البالغة 512 بايت.
تحقق من أن خطوطك الكهربائية الميدانية 24 فولت تيار مستمر تتطابق مع نافذة التشغيل 19.2 إلى 30 فولت.
