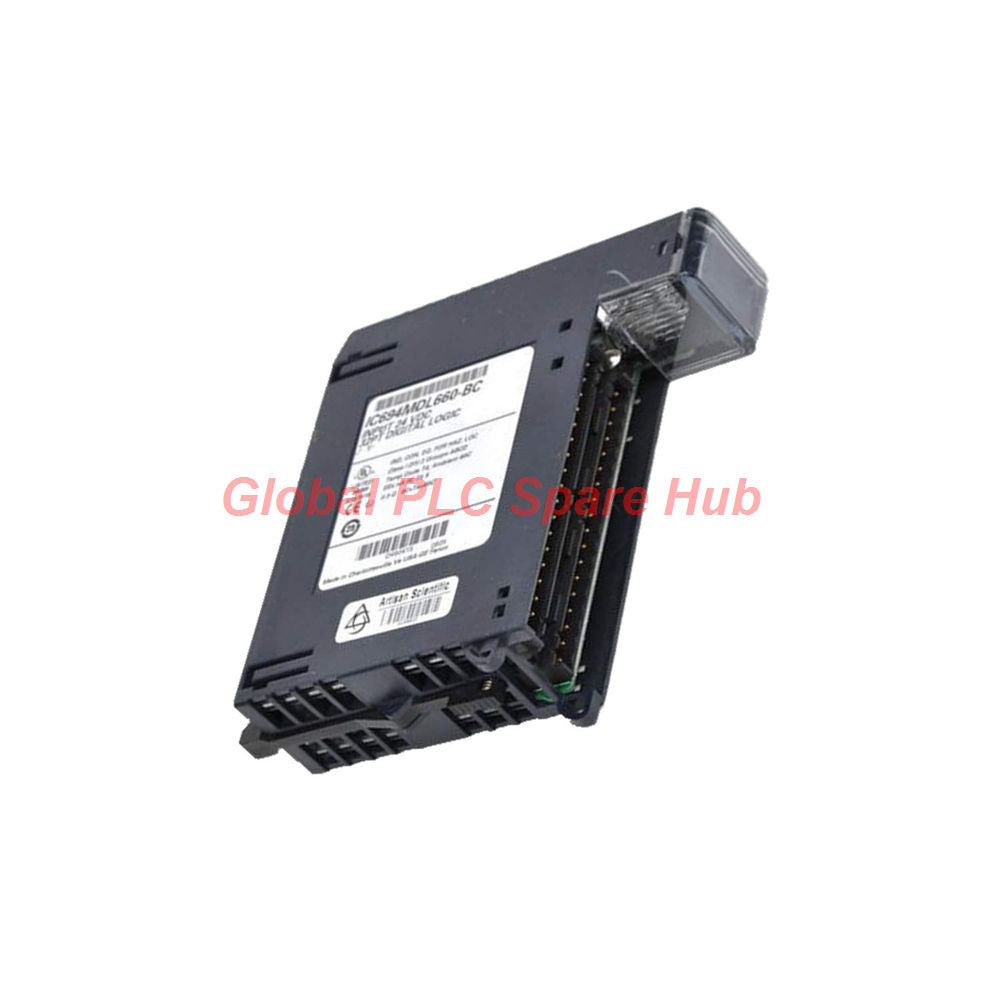

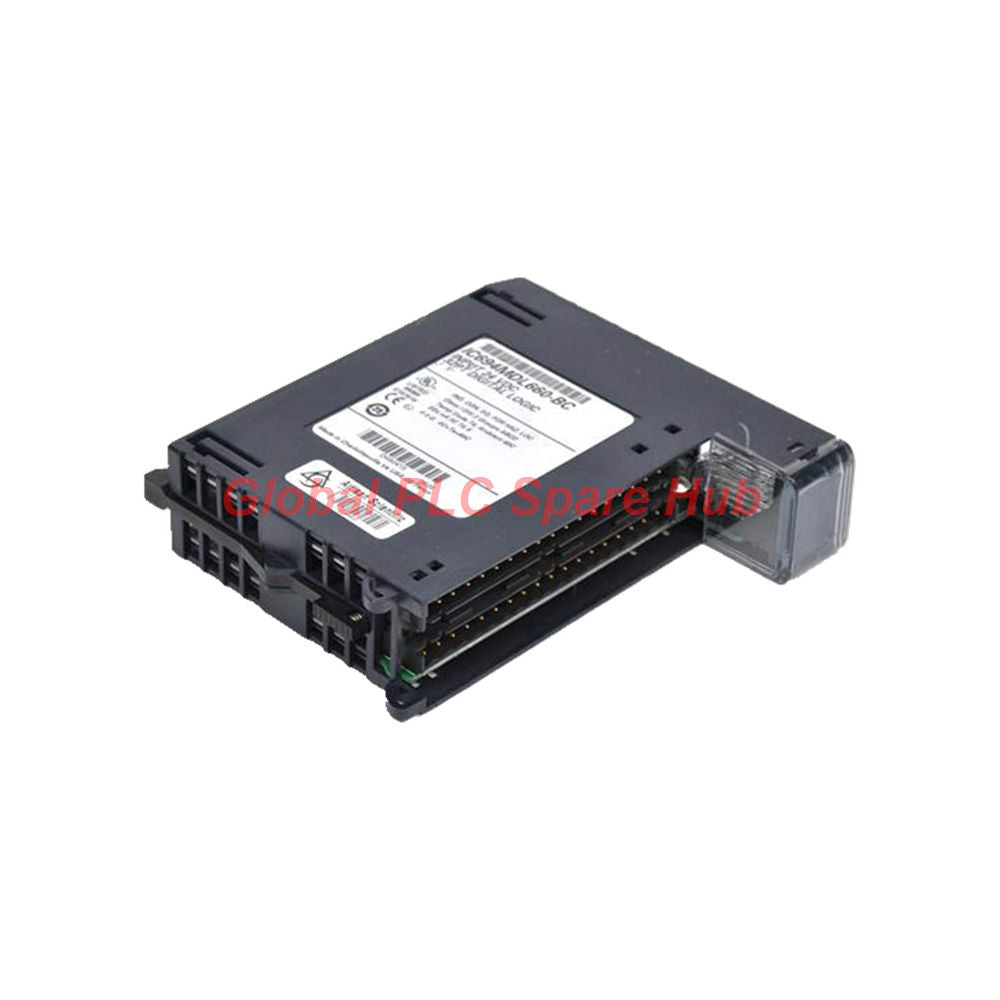

IC694MDL660 وحدة الإدخال الرقمي 32 نقطة من إيمرسون PACSystems RX3i

ملف تعريف اكتساب الإشارة عالية الكثافة

يُعد IC694MDL660 وحدة إدخال منفصلة رائدة مصممة لسلسلة وحدات التحكم PACSystems RX3i. تتميز هذه الوحدة عالية الكثافة بـ 32 قناة إدخال مستقلة، مقسمة إلى أربع مجموعات معزولة كهربائياً تتكون كل منها من ثمانية قنوات. صُممت هذه الوحدة لتكون مرنة، حيث تدعم تكوينات المنطق الإيجابي والسلبي، مما يجعلها أساساً متعدد الاستخدامات لهياكل التحكم الصناعي المعقدة. وسواء أكانت تدير مدخلات المستشعرات عالية السرعة أو المراقبة القياسية للحالة، فإن IC694MDL660 توفر ترجمة منطقية دقيقة مع عزل بصري من الحقل إلى اللوحة الخلفية.

نظرة عامة على المواصفات الفنية

• هندسة الوحدة: وحدة إدخال منفصلة من 32 نقطة
• هيكل المجموعة: 4 مجموعات من 8 قنوات (عزل بين المجموعات)
• الجهد الاسمي: 24 فولت تيار مستمر
• نطاق الإدخال: 0 إلى 30 فولت تيار مستمر (حالة التشغيل: 11.5-30 فولت؛ حالة الإيقاف: 0-5 فولت)
• تصفية الإدخال: قابلة للتحديد عبر البرنامج (0.5 مللي ثانية، 1 مللي ثانية، 2 مللي ثانية، 5 مللي ثانية، 10 مللي ثانية، 50 مللي ثانية، 100 مللي ثانية)
• مواصفات التيار: 7.0 مللي أمبير إدخال اسمي؛ 3.2 مللي أمبير كحد أقصى في حالة التشغيل؛ 1.1 مللي أمبير كحد أقصى في حالة الإيقاف
• تصنيف العزل: 250 فولت تيار متردد مستمر؛ 1500 فولت تيار متردد (دقيقة واحدة)
• توافق الطرفيات: نمط الصندوق (IC694TBB032) أو نمط الزنبرك (IC694TBS032)

قدرة التشخيص والتكامل مع النظام

يتفوق IC694MDL660 في البيئات المعرضة للضوضاء الكهربائية. تُعد أوقات مرشح الإدخال القابلة للتحديد من قبل المستخدم حاسمة لتحييد الاهتزاز الميكانيكي والتداخل الكهرومغناطيسي العابر (EMI). يتم تبسيط التشخيصات من خلال تقارير وحدة المعالجة المركزية المباشرة عبر واجهة كتلة الطرفية، مما يسمح بالتحقق الفوري من الحالة. توفر مصفوفة LED المخصصة على اللوحة الأمامية حالة منطقية في الوقت الفعلي، مما يبسط استكشاف الأخطاء وإصلاحها في الموقع ويقلل من متوسط وقت الإصلاح (MTTR).

رؤية Global PLC Spare HUB

نحن ندرك أن IC694MDL660 هو مكون أساسي لمشاريع الأتمتة ذات العدد الكبير من المدخلات/المخرجات. إن قدرته على التعامل مع المنطق المختلط (الإيجابي/السلبي) داخل رف واحد يقلل بشكل كبير من تنوع قطع الغيار المطلوبة. بالنسبة للمهندسين الذين يقومون بترحيل أو توسيع الأنظمة، تضمن هذه الوحدة استمرارية سلسة بين أساسات GE Fanuc القديمة وأنظمة الأتمتة الحديثة من Emerson.

سيناريوهات التطبيق النموذجية

• التصنيع على نطاق واسع: مراقبة صفائف التبديل عالية الكثافة للقرب والمحددة.
• أتمتة العمليات: التكامل مع أقفال الأمان القائمة على PLC وحلقات تغذية الراجعة للحالة.
• مراقبة البيئة الخطرة: التوصيل مع مستشعرات الحقل المعزولة حيث يكون العزل الجماعي إلزاميًا.
• ترقيات التحكم: استبدال الإدخال/الإخراج القديم في أنظمة RX3i التي تتطلب كثافة/عدد قنوات أعلى.

اللوجستيات وضمان الجودة

• التسليم: إرسال سريع في غضون 24-48 ساعة عبر FedEx أو UPS أو DHL.
• الضمان: مدعوم بضمان جودة كامل لمدة 12 شهرًا.

الأسئلة الشائعة من الخبراء

س: هل ينطبق وقت الفلتر القابل للتحديد على جميع القنوات عالمياً؟
ج: لا، أوقات الفلتر قابلة للتكوين، مما يسمح لك بتخصيص معدلات الاستجابة لأنواع إشارات محددة، مثل أجهزة التشفير النبضية سريعة المفعول مقابل المفاتيح اليدوية بطيئة المفعول.

س: هل يمكنني استخدام هذه الوحدة مع وحدة معالجة مركزية قديمة من سلسلة 90-30؟
ج: لا. إن IC694MDL660 حصري هندسياً لمنصة RX3i ويتطلب إصدار برنامج ثابت لوحدة المعالجة المركزية 2.90 أو أعلى لوظائف التشخيص الكاملة.

س: كيف أتعامل مع تكوين المنطق في البرنامج؟
ج: يجب عليك التأكد من أن تكوين الأجهزة يتطابق مع التوصيلات الفعلية (مشترك إيجابي أو سلبي) لمنع سوء تفسير إشارة الإدخال.

س: إذا تعطلت مجموعة إدخال واحدة، فهل تتعرض الوحدة بأكملها للخطر؟
ج: نظرًا لأن الوحدة تحتوي على أربع مجموعات معزولة، فإن الخطأ الكهربائي في مجموعة واحدة يكون معزولًا كهربائيًا عن الثلاث مجموعات المتبقية، مما يحافظ على استمرارية تشغيل النظام.

س: ما هي فائدة كتل الطرفيات بنمط الصندوق مقابل نمط الزنبرك؟
ج: يوفر نمط الصندوق (IC694TBB032) تثبيتًا أعلى للأسلاك ذات القياس الثقيل، بينما يُفضل نمط الزنبرك (IC694TBS032) للتركيب السريع وموثوقية الاتصال المقاوم للاهتزاز.
