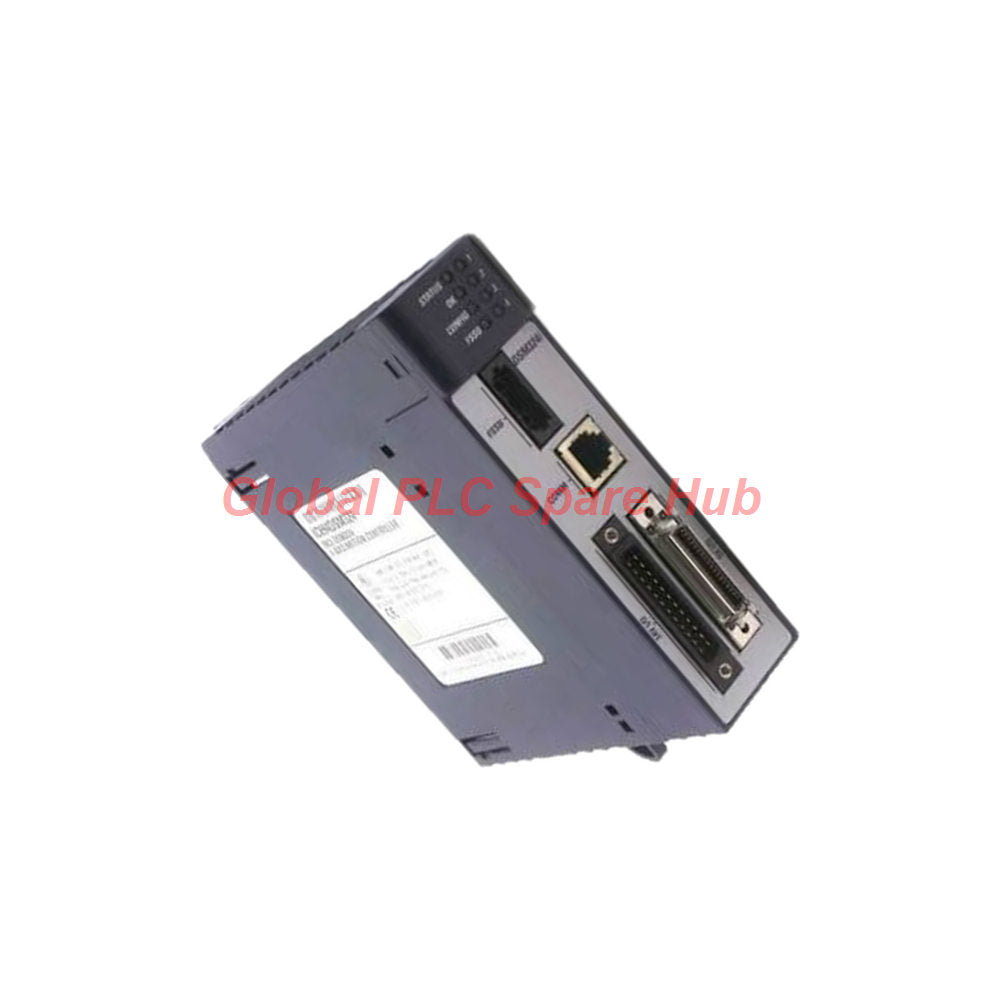

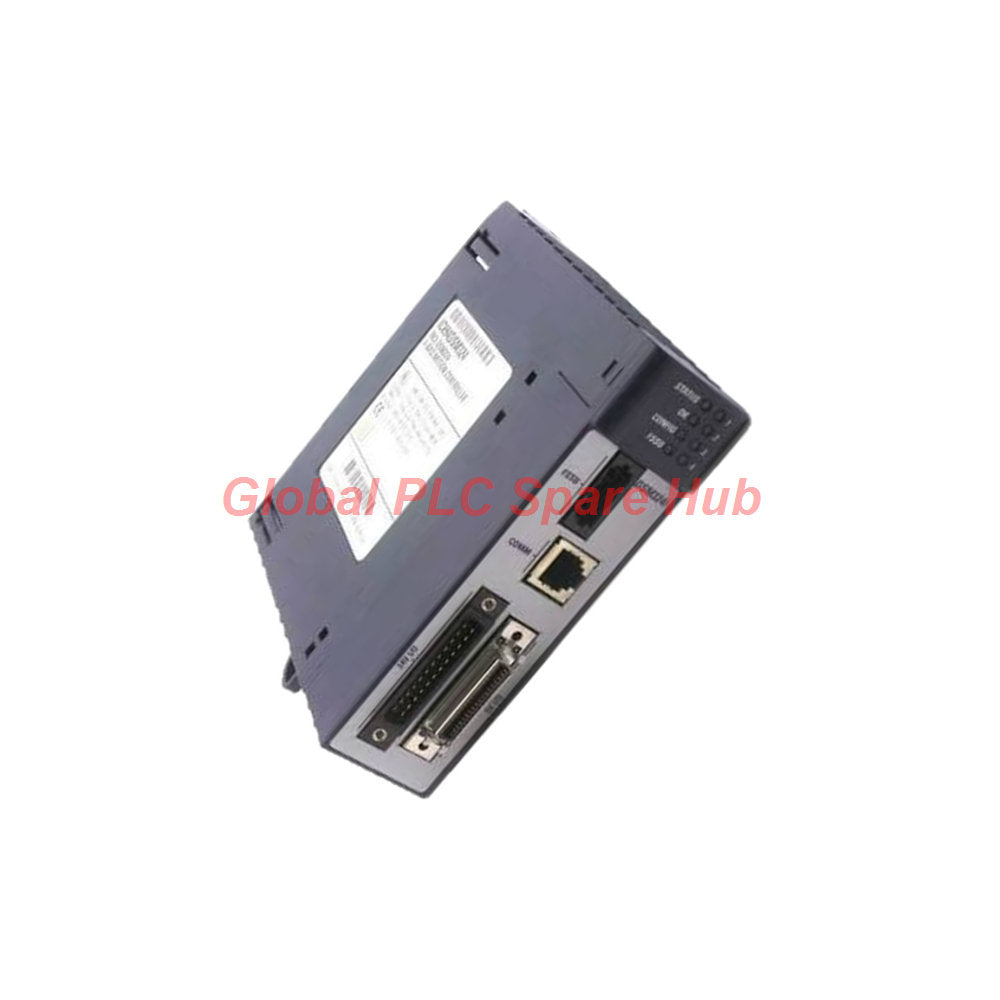

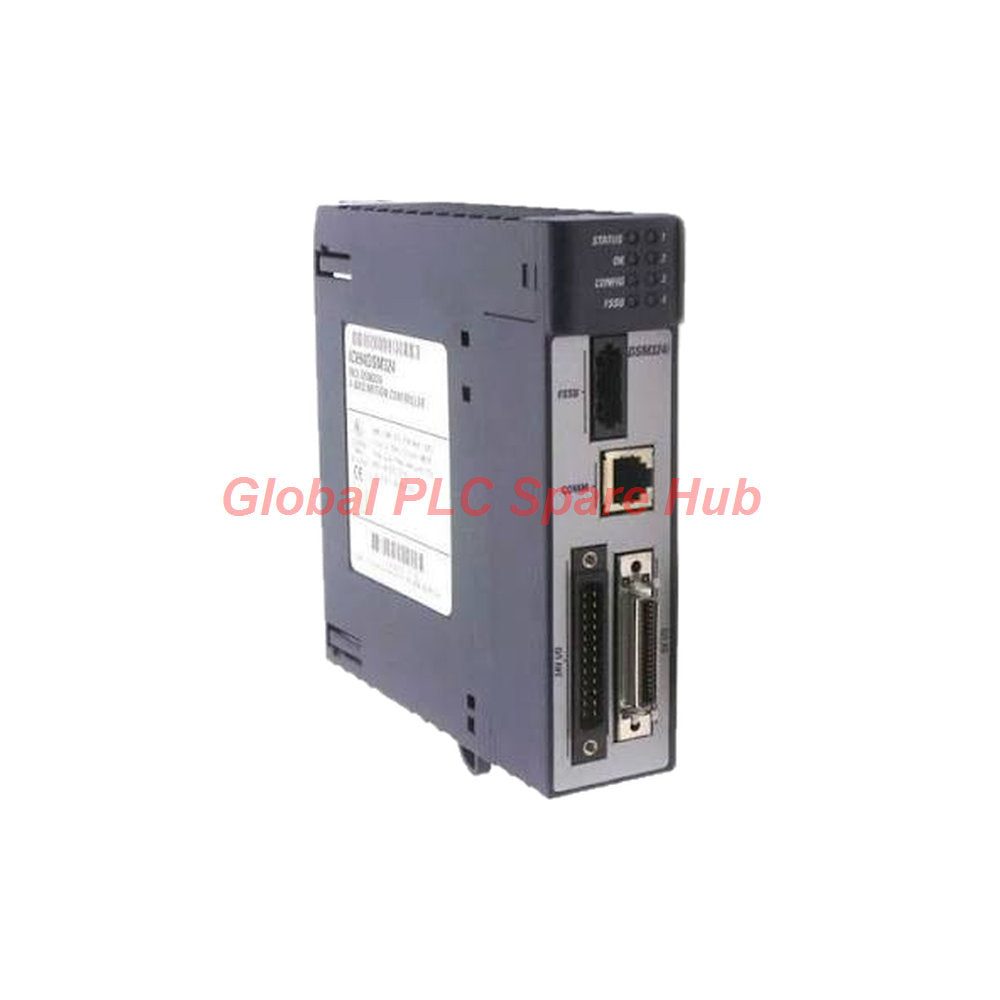

وحدة التحكم الحركي PACSystem RX3i من إيمرسون IC694DSM324
Manufacturer: GE Fanuc
Product No.: IC694DSM324
Condition： متوفر بالمخزون
Product Type: وحدة التحكم
Product Origin: USA
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
نظرة عامة وهندسة معمارية
وحدة **IC694DSM324** هي وحدة تحكم حركة عالية الأداء ذات 4 محاور مصممة لمنصة **PACSystem RX3i**. تم تطويرها في الأصل بواسطة GE Intelligent Platforms ومدعومة حاليًا من قبل Emerson Automation، وتنفذ **IC694DSM324** إجراءات حركية دقيقة مباشرة داخل بيئة وحدة التحكم المضيفة باستخدام منطق المستخدم الخاص بالمنزِّل.
المواصفات الفنية الأساسية
| المعلمة | مواصفات الوحدة |
| الشركة المصنعة | Emerson Automation / GE Intelligent Platforms |
| السلسلة والنوع | **PACSystem RX3i** وحدة تحكم حركة |
| رقم الموديل | **IC694DSM324** |
| المحاور المتحكَّم بها | أربعة (4) محاور حركة مستقلة |
| استهلاك تيار اللوحة الخلفية | 860 مللي أمبير عند 5 فولت تيار مستمر (بالإضافة إلى 500 مللي أمبير إذا تم استخدام مشفر خارجي) |
| وقت معالجة الكتلة | أقل من 5 مللي ثانية |
| ذاكرة غير متطايرة | سعة 10 برامج حركة و 40 روتين فرعي |
| دقة الخرج التناظري | دقة تحويل 13 بت |
أوضاع التشغيل والتوافق مع الأنظمة
- الوضع القياسي: يعمل مع تعطيل حلقة التحكم التابعة لمهام تحديد المواقع أحادية المحور المستقلة.
- وضع التابع: يُمكِّن حلقات التحكم التابعة المتزامنة لتطبيقات الكامات والتروس الإلكترونية.
- دعم السيرفو: يتكامل بسلاسة مع أنظمة محركات السيرفو الرقمية ومشفرات التشفير الرباعية المتزايدة على كل محور.
- متطلبات وحدة التحكم: متوافق مع وحدات المعالجة المركزية **PACSystem RX3i** التي تعمل بالإصدار 2.8 أو الأحدث.
- هندسة الفتحات: تشغل فتحة واحدة عبر الرفوف الرئيسية القياسية أو اللوحات الأساسية للتوسعة أو اللوحات الخلفية البعيدة.
إرشادات التثبيت وميزة الصيانة
- دعم التبديل السريع: على عكس الوحدات القياسية، تسمح **IC694DSM324** بالتثبيت والإزالة الآمنين بينما تظل طاقة النظام الرئيسي نشطة.
- حدود كثافة الرف: تدعم ما يصل إلى 5 وحدات في رف رئيسي مع مصدر طاقة PWR040، أو ما يصل إلى 6 وحدات باستخدام مصادر طاقة عن بعد PWR330/PWR331.
- واجهات الأسلاك: تتصل عبر منافذ D-shell مخصصة ذات 36 سنًا لـ I/O بجهد 24 فولت تيار مستمر/5 فولت تيار مستمر، ومنفذ RJ45 COM، ومنفذ FSSB.
قدرات التشخيص والتطبيقات الصناعية
- مؤشرات الحالة المرئية: صفائف LED لردود الفعل في الوقت الفعلي تراقب STATUS، OK، CONFIG، حالة رابط FSSB، ونشاط المحاور الفردية (من 1 إلى 4).
- مراقبة الأعطال: مفتاح رئيسي مدمج ومدخلات مفتاح تجاوز الحد الأقصى تحمي الملامح الميكانيكية على كل محور.
- التطبيقات المستهدفة: تستخدم في اللوادر الروبوتية متعددة المحاور، وخطوط التعبئة الآلية عالية السرعة، وآلات معالجة المواد CNC.
رؤية Global PLC Spare HUB
غالبًا ما يستفيد مهندسو الأتمتة الصناعية الذين يستخدمون **IC694DSM324** من برنامجها الثابت القابل للترقية بالفلاش لتكييف إجراءات الحركة القديمة مع بنى السيرفو الحديثة. أثناء ترقية حديثة لمصنع تعبئة زجاجات عالي السرعة، سمح دمج هذه الوحدة للفنيين بمزامنة أربعة أحزمة توزيع ناقلة مستقلة دون تعديل تخطيط رف PLC الرئيسي.
الشحن والتعبئة وشروط الضمان
- تضمين الحزمة: 1x **IC694DSM324** وحدة تحكم حركة PACSystem RX3i.
- جدول الإنجاز: فترات إرسال سريعة من 24 إلى 48 ساعة.
- مقدمو الشحن: يتم إدارة النقل العالمي الآمن عبر FedEx، UPS، و DHL.
- ضمان الضمان: مدعوم بالكامل بضمان تشغيل لمدة 12 شهرًا.
الأسئلة المتكررة (FAQ) ودليل الشراء
س: هل يمكن استبدال وحدة IC694DSM324 بسرعة أثناء تشغيل PLC؟
ج: نعم، تدعم **IC694DSM324** التبديل السريع، مما يسمح للفنيين باستبدال الوحدة أو إدخالها في لوحة خلفية نشطة دون إيقاف تشغيل نظام التحكم الرئيسي.
س: كيف أختار مصدر الطاقة المناسب عند تركيب وحدات حركة متعددة؟
ج: تأكد من أن لوحة التحكم الخلفية الخاصة بك تستخدم وحدات طاقة متوافقة مثل PWR040، PWR330، أو PWR331، مع الأخذ في الاعتبار حدود سحب التيار الإجمالي 5VDC (860 مللي أمبير لكل **IC694DSM324**).
س: ماذا يحدث إذا كان إصدار البرنامج الثابت لوحدة المعالجة المركزية الخاصة بي أقدم من الإصدار 2.8؟
ج: يجب ترقية البرنامج الثابت لوحدة المعالجة المركزية RX3i الخاصة بك إلى الإصدار 2.8 أو الأحدث، حيث تفتقر الإصدارات السابقة إلى مجموعة تعليمات الأوامر الضرورية للتواصل مع وحدة الحركة.
س: هل تُفقد برامج الحركة أثناء انقطاع التيار الكهربائي للنظام بالكامل؟
ج: لا، تتميز **IC694DSM324** بذاكرة فلاش غير متطايرة تحتفظ بأمان بما يصل إلى 10 برامج حركة و 40 روتين فرعي دون الاعتماد على البطارية.
س: دليل الشراء: متى يجب أن أختار وضع التابع بدلاً من الوضع القياسي؟
ج: اختر الوضع القياسي لمهام تحديد المواقع المستقلة حيث تعمل المحاور بشكل منفصل. اختر وضع التابع عندما يتطلب تطبيقك تزامن تروس إلكترونية أو ملامح CAM إلكترونية.
