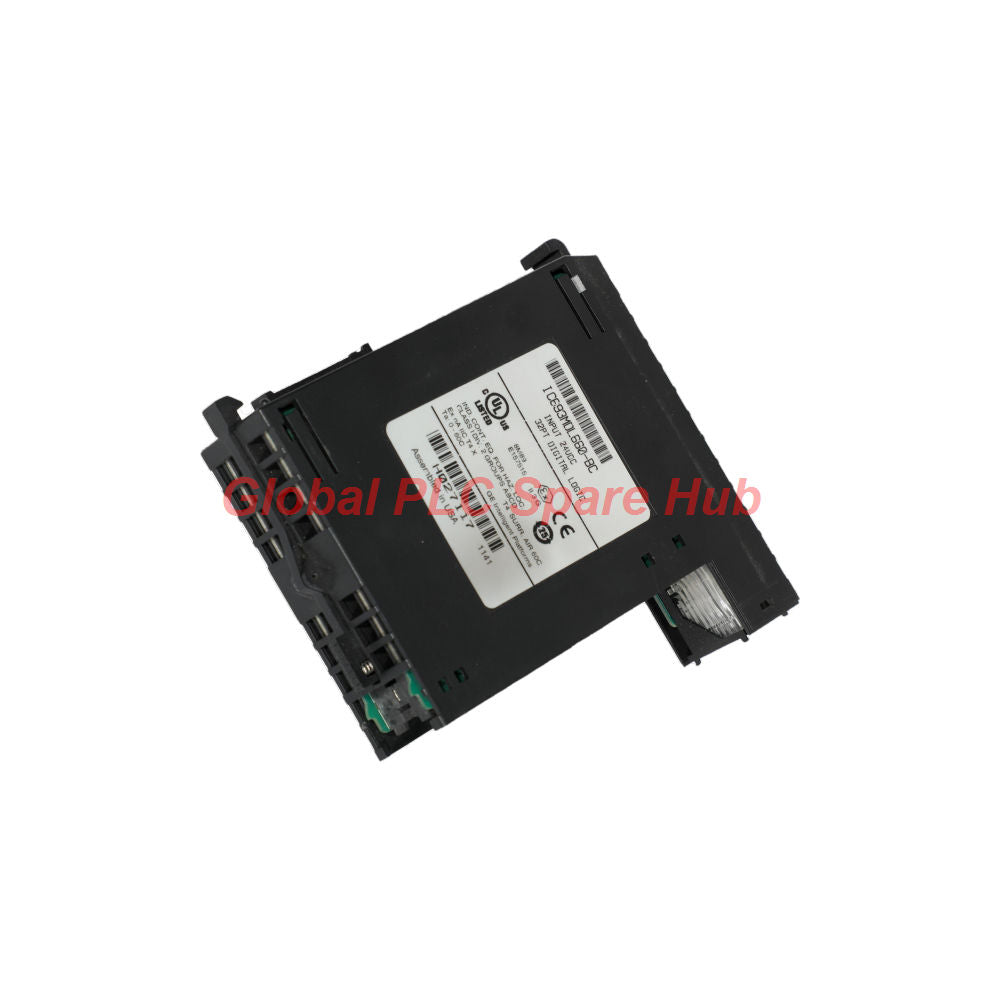

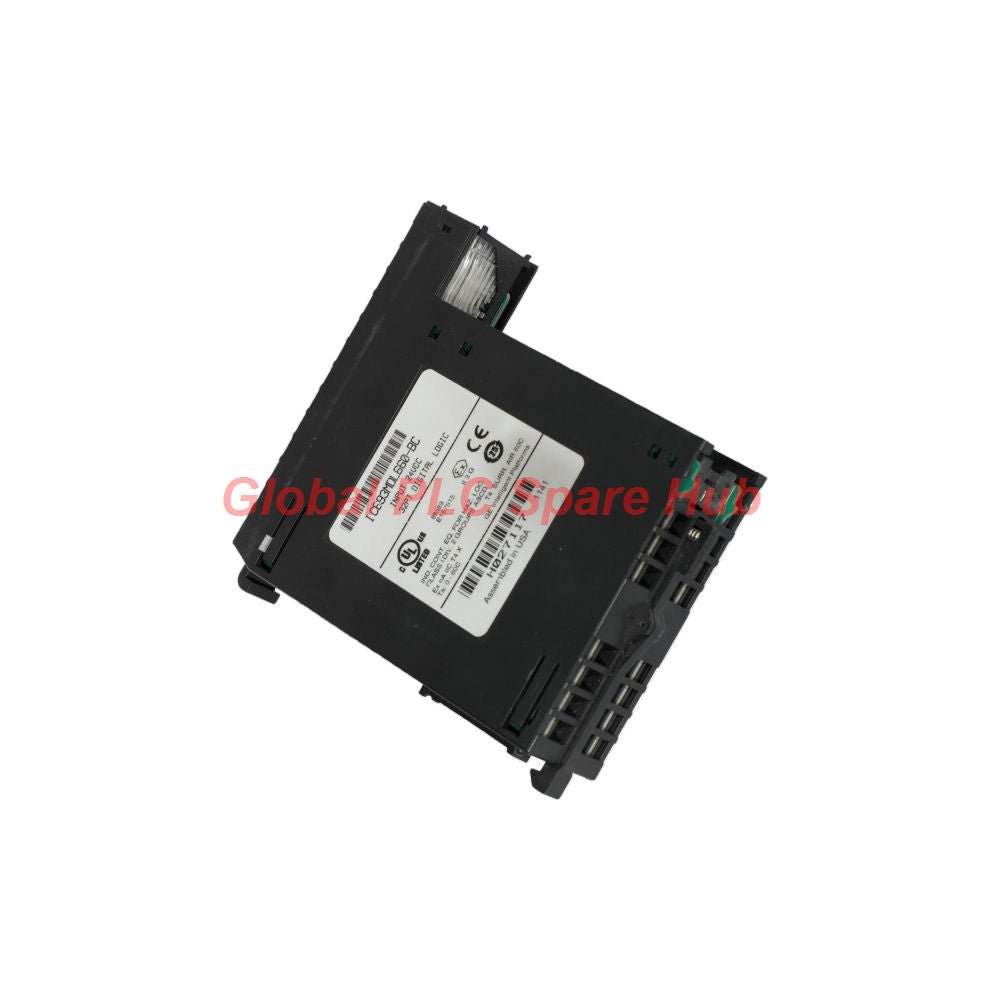

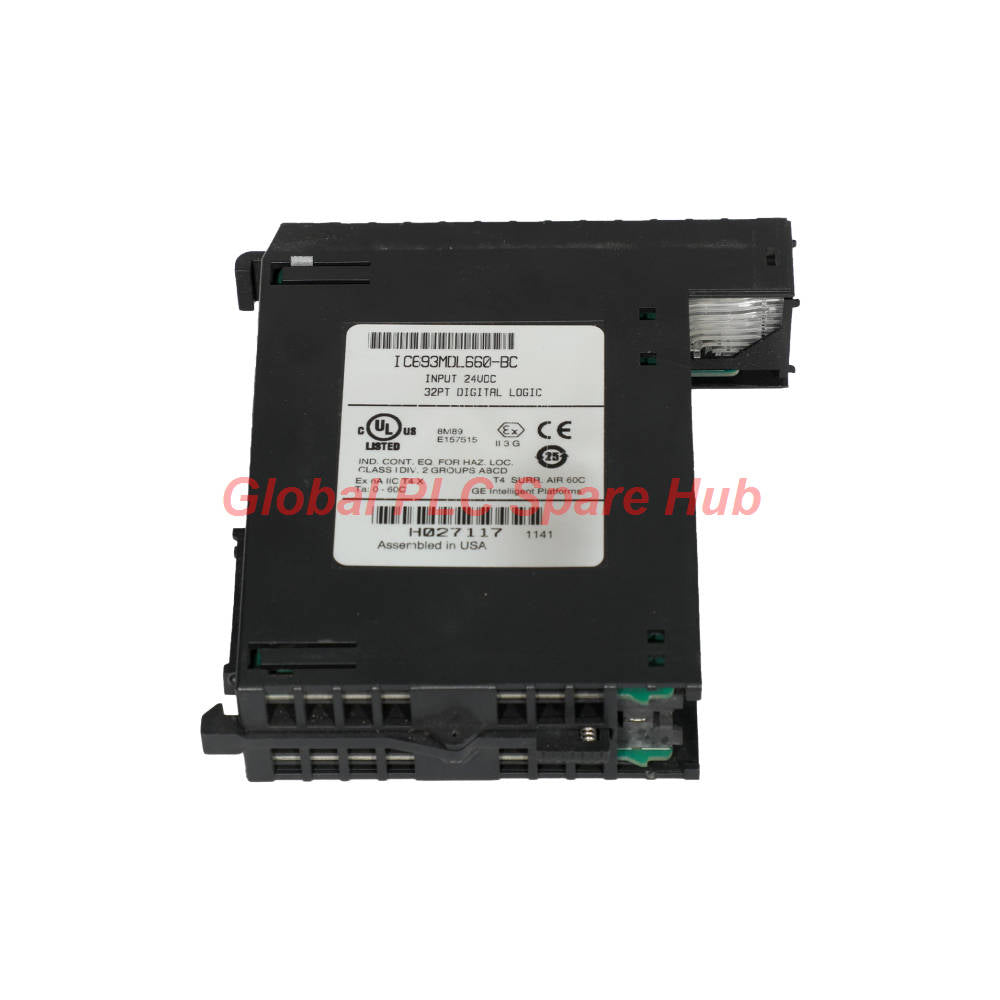

GE Fanuc IC693MDL660 | وحدة إدخال رقمية تيار مستمر بـ 32 نقطة

تُعد IC693MDL660 وحدة إدخال منفصلة بـ 32 نقطة لمنصة وحدات التحكم المنطقية القابلة للبرمجة (PLC) من سلسلة GE Fanuc 90-30. تقوم بمراقبة إشارات التيار المستمر من الأجهزة الميدانية ونقل حالاتها المنطقية إلى وحدة التحكم المنطقية القابلة للبرمجة.

تدعم مجموعات الإدخال الأربع قنوات ثمانية لكل منها. تقبل الوحدة إشارات تيار مستمر اسمية بجهد 24 فولت، وتدعم توصيلات المنطق الإيجابي أو السلبي. يساعد هذا التكوين المهندسين على دمج المفاتيح ومستشعرات التقارب وأزرار الضغط وغيرها من الأجهزة الميدانية المنفصلة في أنظمة التحكم الصناعية.

تُعد GE Fanuc IC693MDL660 وحدة ذات فتحة واحدة مصممة للوحات الأساس المتوافقة من سلسلة 90-30. وتوفر مؤشرات LED فردية لحالة الإدخال لتسهيل التشغيل التجريبي وعزل الأعطال.

01 | نظرة عامة هندسية

32 نقطة إدخال منفصلة: تراقب إشارات ميدانية متعددة من خلال وحدة PLC واحدة.
أربع مجموعات إدخال معزولة: تنظم 32 قناة إلى أربع مجموعات من ثماني قنوات.
إدخال بجهد اسمي 24 فولت تيار مستمر: يدعم إشارات التحكم الشائعة بالتيار المستمر في الصناعة.
منطق إيجابي وسلبي: يدعم ترتيبات توصيل ميدانية مختلفة.
مؤشرات حالة فردية: تعرض مؤشرات LED الخضراء حالات الإدخال لتسهيل استكشاف الأخطاء وإصلاحها على مستوى القناة.
تركيب في فتحة واحدة: يتناسب مع لوحات الأساس المتوافقة من سلسلة 90-30.
خيارات كتل التوصيل: يدعم كتل التوصيل من نوع IC694TBB032 بنمط الصندوق وIC694TBS032 بنمط المشبك الزنبركي.

02 | المواصفات الفنية

العلامة التجارية	GE Fanuc
معلومات الشركة المصنعة	GE Fanuc؛ ترتبط خطوط الإنتاج بـ Emerson Automation بعد التغييرات المؤسسية.
السلسلة	سلسلة 90-30
الطراز / رقم القطعة	IC693MDL660
نوع الوحدة	وحدة إدخال رقمية تيار مستمر بـ 32 نقطة
عدد القنوات	32 إدخال
تجميع الإدخالات	4 مجموعات، 8 قنوات لكل مجموعة
جهد الإدخال الاسمي	24 فولت تيار مستمر
نطاق جهد الإدخال المحدد	0–30 فولت تيار مستمر؛ تحقق من عتبات التشغيل مقابل دليل الأجهزة الرسمي.
نسبة التفاوت في الجهد المقدر	+10% / −20% حول 24 فولت تيار مستمر، كما هو مذكور في المعلومات المرفقة.
تيار الإدخال النموذجي	حوالي 7 مللي أمبير عند الجهد المقدر؛ تذكر مواصفة أخرى مرفقة 7.5 مللي أمبير.
الحد الأدنى لجهد حالة التشغيل	15 فولت تيار مستمر مذكورة في المواصفات المرفقة؛ أكد العتبة الدقيقة في دليل الأجهزة.
جهد حالة الإيقاف	6 فولت تيار مستمر مذكورة في المواصفات المرفقة.
تيار حالة التشغيل	4.5 مللي أمبير مذكورة في المواصفات المرفقة؛ تحقق من العتبة المناسبة.
الحد الأقصى لتيار حالة الإيقاف	2 مللي أمبير مذكورة في المواصفات المرفقة.
العزل من الميدان إلى المنطق	1500 فولت مذكورة؛ تحقق من التصنيف وظروف الاختبار في الوثائق الرسمية.
أقصى زمن استجابة للتشغيل	تظهر قيم متضاربة في البيانات المرفقة. تحقق من المواصفات الرسمية قبل الاستخدام.
أقصى زمن استجابة للإيقاف	تظهر قيم متضاربة في البيانات المرفقة. تحقق من المواصفات الرسمية قبل الاستخدام.
منطق التوصيل	منطق إيجابي أو سلبي
عرض الوحدة / متطلبات الفتحة	فتحة واحدة
لوحات الأساس المتوافقة	لوحات أساس سلسلة 90-30 ذات 5 فتحات أو 10 فتحات، حسب تكوين النظام.
خيارات كتل التوصيل	IC694TBB032 بنمط الصندوق أو IC694TBS032 بنمط المشبك الزنبركي، حسب المواصفات.
استهلاك الطاقة الداخلي	تحقق من تيار اللوحة الخلفية المطلوب 5 فولت تيار مستمر في دليل الأجهزة الرسمي.
درجة حرارة التشغيل	أكد نطاق درجة الحرارة المسموح به في دليل الأجهزة المعمول به.

03 | كيفية عمل قنوات الإدخال الـ 32

تقوم IC693MDL660 بمراقبة حالات جهد الميدان وتقديم الحالات الرقمية المقابلة إلى PLC. تحتوي كل مجموعة على ثماني قنوات إدخال.

المجموعة 1: ثماني نقاط إدخال منفصلة.
المجموعة 2: ثماني نقاط إدخال منفصلة.
المجموعة 3: ثماني نقاط إدخال منفصلة.
المجموعة 4: ثماني نقاط إدخال منفصلة.

يساعد هذا التجميع في تنظيم الأسلاك الميدانية وتبسيط تتبع الإشارات. تحقق من مخطط أسلاك الوحدة لمعرفة المشتركات لكل مجموعة وترتيبات الدوائر المسموح بها قبل توصيل طاقة الميدان.

04 | توصيل المنطق الإيجابي والسلبي

تدعم الوحدة تكوينات المنطق الإيجابي والسلبي. يعتمد الترتيب الصحيح على قطبية إمداد الميدان، والتوصيلات المشتركة، وتصميم جهاز الإدخال.

طريقة التوصيل	المبدأ العام	التحقق الهندسي
المنطق الإيجابي	يحدد جهد ميداني إيجابي حالة التشغيل بالنسبة للمشترك المحدد.	تحقق من توصيل المشترك السلبي وقطبية الإدخال.
المنطق السلبي	تستخدم الدائرة ترتيب مرجعي معاكسًا لتحديد حالة التشغيل.	تحقق من توصيل المشترك الإيجابي ومسار تبديل الجهاز.

لا تختر طريقة توصيل بناءً على المصطلحات وحدها. اتبع مخطط أسلاك المجموعة الرسمي وأكد السلوك الكهربائي للمستشعرات أو المفاتيح المتصلة.

05 | الأجهزة الميدانية والمعدات المتوافقة

هذه الوحدة مخصصة للحصول على إشارات التيار المستمر المنفصلة. وهي لا تحل محل وحدة إدخال تماثلية لقياسات الجهد أو التيار أو درجة الحرارة أو الضغط المستمرة.

مستشعرات التقارب: مستشعرات تبديل تيار مستمر مناسبة تلبي المتطلبات الكهربائية للإدخال.
مفاتيح الحد: تغذية راجعة ميكانيكية للموضع للمشغلات وأشرطة النقل وحواجز الآلات.
أزرار الضغط ومفاتيح الاختيار: أوامر المشغل وإشارات حالة المعدات.
الوصلات المساعدة: تغذية راجعة من الملامسات والمرحلات عندما تستوفي دائرة التلامس متطلبات الإدخال.
إشارات حالة الآلة: مؤشرات تشغيل وتوقف وجاهزية وأعطال منفصلة.
أنظمة PLC من سلسلة 90-30: لوحات أساس وتكوينات وحدات تحكم متوافقة مع سعة إدخال/إخراج متاحة.

تحقق من نوع إخراج المستشعر، وجهد حالة التشغيل، وتسرب حالة الإيقاف، وتوصيل المشترك، وعتبات الإدخال قبل توصيل الجهاز. قد تتصرف المستشعرات الإلكترونية بشكل مختلف عن مفاتيح التلامس الجافة.

06 | قائمة التحقق من التركيب والتوصيل

تأكيد رقم القطعة: تحقق من أن ملصق الوحدة يقرأ IC693MDL660.
التحقق من منصة PLC: أكد لوحة أساس سلسلة 90-30 وفتحة الإدخال/الإخراج المتاحة.
التحقق من كتلة التوصيل: أكد التوافق مع كتلة التوصيل المثبتة وترتيب الأسلاك الميدانية.
عزل المعدات: اتبع إجراءات إغلاق الموقع والسلامة الكهربائية قبل التركيب.
تحديد مجموعات الإدخال: قم برسم خريطة لكل جهاز ميداني إلى القناة الصحيحة ومشترك المجموعة.
تأكيد قطبية المنطق: اختر المنطق الإيجابي أو السلبي وفقًا لتصميم الأسلاك.
فحص الأسلاك الميدانية: تحقق من القطبية والاستمرارية والعزل وإحكام التوصيل.
اختبار كل نقطة: قم بتشغيل الأجهزة الميدانية وقارن الحالات الفعلية بمؤشرات LED وبيانات إدخال PLC.

استخدم مخطط أسلاك الشركة المصنعة وتعليمات التركيب. لا تقم بإدخال أو إزالة الوحدات تحت الجهد ما لم تسمح وثائق الأجهزة صراحةً بهذا الإجراء.

07 | تشخيصات LED وعزل الأعطال

توفر مؤشرات LED الفردية لحالة الإدخال مؤشرًا سريعًا لحالات الإشارات الميدانية. وتساعد الفنيين على تضييق نطاق الأعطال قبل فحص برنامج وحدة التحكم أو استبدال الأجهزة.

الحالة الملاحظة	السبب المحتمل	الإجراء الموصى به
يبقى مؤشر LED مطفأً عند تشغيل المستشعر	فقدان جهد الميدان، أو قطبية غير صحيحة، أو أسلاك مفتوحة، أو مستوى إشارة غير مناسب.	قس جهد الإدخال وافحص دائرة المستشعر.
يبقى مؤشر LED مضاءً عندما يكون المستشعر غير نشط	جهد غير متوقع، أو توصيل أسلاك متقاطع، أو جهاز لا ينطفئ تمامًا.	تحقق من جهد حالة الإيقاف وتيار تسرب المستشعر.
حالة مؤشر LED تختلف عن برنامج PLC	تخطيط عنوان غير صحيح، أو عكس المنطق، أو خطأ في التكوين.	قارن القناة الفعلية وعنوان مرجع PLC ومنطق البرنامج.
فشل عدة إدخالات معًا	مشكلة في أسلاك مشترك المجموعة، أو إمداد مشترك، أو توصيل كتلة التوصيل.	افحص مشترك المجموعة المتأثرة وتوزيع طاقة الميدان.
تغييرات الإدخال تبدو متأخرة	تصفية الإدخال، أو خصائص استجابة الوحدة، أو زمن مسح البرنامج، أو تأخيرات الاتصال.	تحقق من مسار الإشارة الكامل ومواصفات توقيت الوحدة الرسمية.

08 | رؤية Global PLC Spare HUB

عندما تفشل عدة إدخالات في وقت واحد، افحص الأسلاك المشتركة قبل استبدال الوحدة. يجعل هيكل المجموعات الأربع التوصيلات المشتركة نقطة مهمة لاستكشاف الأخطاء وإصلاحها.

مثال ميداني: اختفت إشارات ثمانية مستشعرات تقارب من آلة تغليف بعد الصيانة. ظلت مؤشرات الإدخال المتأثرة مطفأة، بينما استمرت المجموعات الثلاث الأخرى في العمل.

قس إمداد الميدان عند مستشعر متأثر.
تحقق من الأسلاك وتوصيل مشترك للمجموعة المتأثرة ذات القنوات الثمانية.
قس الجهد عند أطراف إدخال الوحدة أثناء تشغيل مستشعر.
قارن حالة مؤشر LED بمرجع إدخال PLC ومنطق البرنامج.
اختبر قناة فردية باستخدام إجراء معتمد قبل التفكير في استبدال الوحدة.

إذا كانت جميع القنوات الثمانية تشترك في نفس العطل، فإن مشترك المجموعة أو مشكلة الإمداد المشترك تستحق الاهتمام المبكر. يمكن أن يقلل هذا النهج من تغييرات الوحدات غير الضرورية ويقصر وقت التوقف.

09 | اعتبارات الاختيار والاستبدال

اختر IC693MDL660 وفقًا للواجهة الكهربائية والمتطلبات المادية لتثبيت سلسلة 90-30 الحالي.

عدد القنوات: أكد أن 32 إدخالًا منفصلًا تلبي عدد النقاط المطلوب.
جهد الإشارة: تحقق من التوافق مع مستويات جهد التشغيل والإيقاف لجهاز الميدان.
قطبية المنطق: طابق أسلاك المنطق الإيجابي أو السلبي الحالية.
ترتيب المجموعات: تحقق من المشتركات وتوزيع طاقة الميدان لجميع المجموعات الأربع.
الملاءمة الميكانيكية: تحقق من متطلب الفتحة الواحدة وتوافق كتلة التوصيل.
زمن الاستجابة: أكد المواصفات الرسمية للتبديل إذا كان التطبيق يستخدم إشارات سريعة.
سعة النظام: تحقق من فتحات لوحة الأساس، وحدود إدخال/إخراج وحدة التحكم، وذاكرة التكوين المتاحة.

لا تستبدل وحدة إدخال أخرى من سلسلة 90-30 بناءً فقط على تصنيفها الاسمي 24 فولت تيار مستمر. قد يختلف عدد القنوات، والعتبات، والعزل، والأسلاك، والتوقيت.

10 | التطبيقات الصناعية النموذجية

خطوط التغليف: قراءة مستشعرات ضوئية، ومفاتيح حد، ونقاط حالة الآلة.
أنظمة أشرطة النقل: مراقبة وجود المنتج، ومواقع النقل، ووصلات تشغيل المساعدة.
معالجة المياه: الحصول على حالة المعدات المنفصلة وإشارات تغذية راجعة عن التبديل.
مناولة المواد: مراقبة مفاتيح الموضع وحالات التشغيل عبر أقسام الآلة.
التصنيع العام: جمع أوامر أزرار الضغط وتغذية راجعة عن الترابط لمنطق PLC.
تحديثات الآلات: الحفاظ على واجهات إشارات منفصلة متوافقة داخل أنظمة التحكم الحالية من سلسلة 90-30.

11 | التعبئة والتغليف والضمان والشحن

المنتج: وحدة إدخال منفصلة GE Fanuc سلسلة 90-30 IC693MDL660.
التعبئة والتغليف: تغليف واقٍ مناسب للنقل الدولي.
الملحقات المشمولة: كتل التوصيل، والكابلات، والوثائق الإضافية مشمولة فقط عند تحديدها في عرض السعر.
الضمان: 12 شهرًا بموجب شروط البيع المتفق عليها.
فحوصات ما قبل الشحن: يمكن تأكيد تحديد الطراز وفحوصات الفحص المتاحة قبل الإرسال.
الهدف من الإرسال: عادةً 24–48 ساعة بعد تأكيد الطلب، حسب المخزون والتحقق من الدفع.
خيارات البريد السريع: FedEx وUPS وDHL.
دعم عرض السعر: تواصل مع Global PLC Spare HUB لمعرفة التوفر، والأسعار، وتقديرات التسليم.

12 | الأسئلة الشائعة

س1: كيف ينبغي لي تخطيط تخصيص الإدخالات عبر المجموعات الأربع؟

قم برسم خريطة إشارات الميدان البالغ عددها 32 إشارة حسب قسم الآلة والوظيفة والتوصيل المشترك. حافظ على اتساق جدول القنوات مع رسومات التوصيلات وقائمة عناوين وحدة التحكم المنطقية القابلة للبرمجة (PLC). يسهّل ذلك عملية التشغيل التجريبي والصيانة المستقبلية.

س2: هل يمكن لمستشعر إلكتروني ثنائي الأسلاك أن يحل محل مفتاح ميكانيكي على هذه الوحدة؟

فقط إذا كان سلوك مخرجه يتوافق مع متطلبات إدخال الوحدة. تحقق من قطبية تبديل المستشعر، وأقل تيار في حالة التشغيل، وتسرب التيار في حالة الإيقاف، وهبوط الجهد قبل توصيله.

س3: ما الذي يجب عليّ التحقق منه عندما يكون مؤشر LED للإدخال مضيئًا ولكن تسلسل الآلة لا يتقدم؟

تأكد من مرجع إدخال وحدة PLC، وشروط البرنامج، والترابطات، وحالة التسلسل. يشير إضاءة مؤشر LED الخاص بالقناة إلى حالة إدخال، لكنه لا يثبت أن جميع شروط البرنامج مستوفاة.

س4: كيف يمكنني التأكد من أن كتلة التوصيل الحالية مناسبة لوحدة بديلة؟

اقرأ رقم القطعة الخاص بكتلة التوصيل وقارنه بالملحقات المعتمدة للوحدة. تحقق أيضًا من حالة الأسلاك، وتسميات أطراف التوصيل، وحجم الموصلات، وترتيب المجموعة المشتركة الحالية.

س5: ما المعلومات التي يجب أن أرسلها عند طلب عرض أسعار لنظام مثبت؟

قدم رقم القطعة الكامل، ونوع اللوحة الأساسية المثبتة، وطراز كتلة التوصيل، وجهد إشارات الميدان، والكمية المطلوبة، وبلد الوجهة. يمكن أن تساعد صور ملصق الوحدة ومخطط الأسلاك في التحقق من التكوين.
