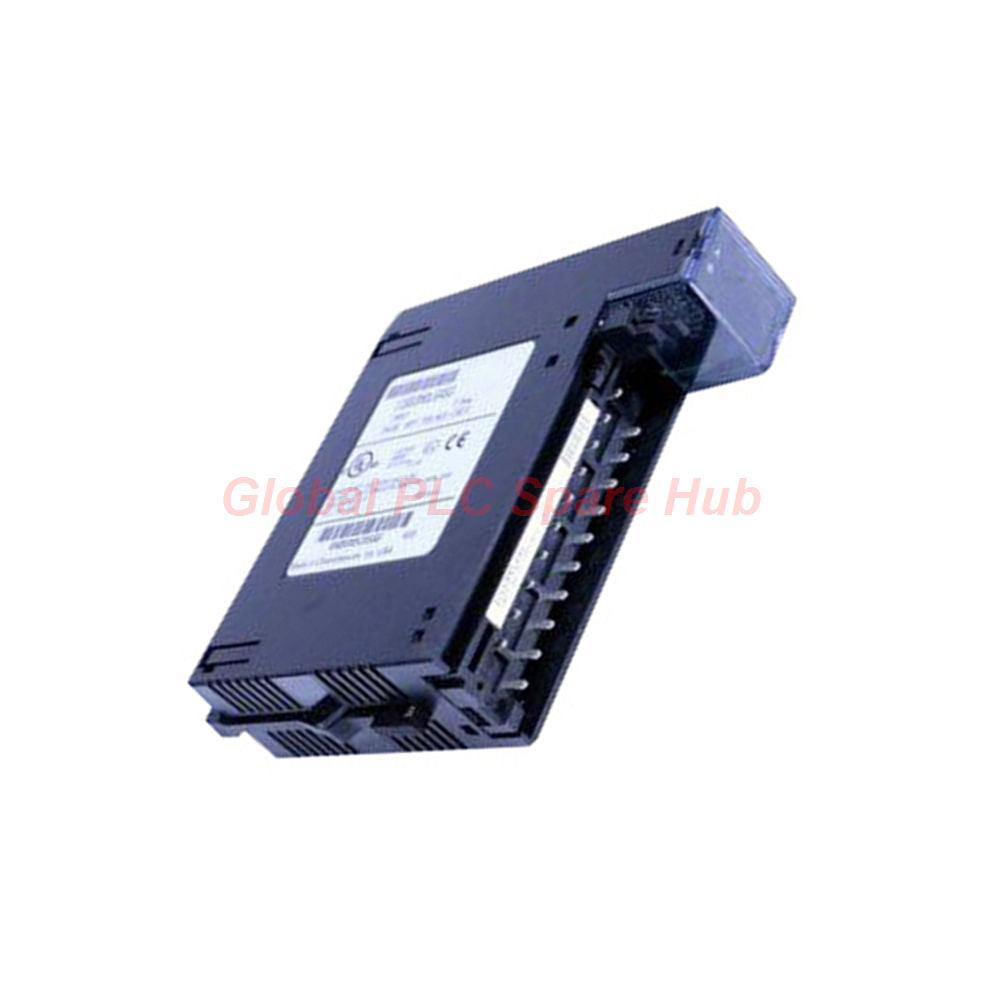

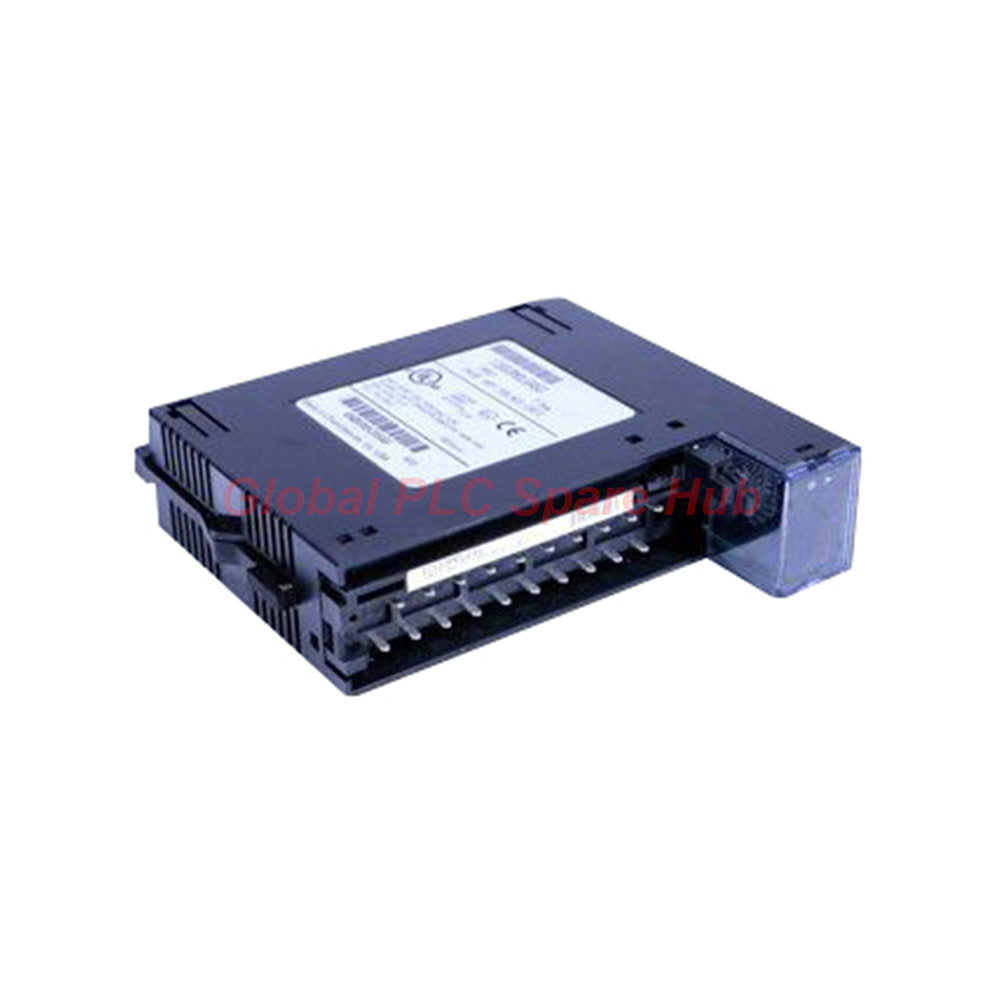

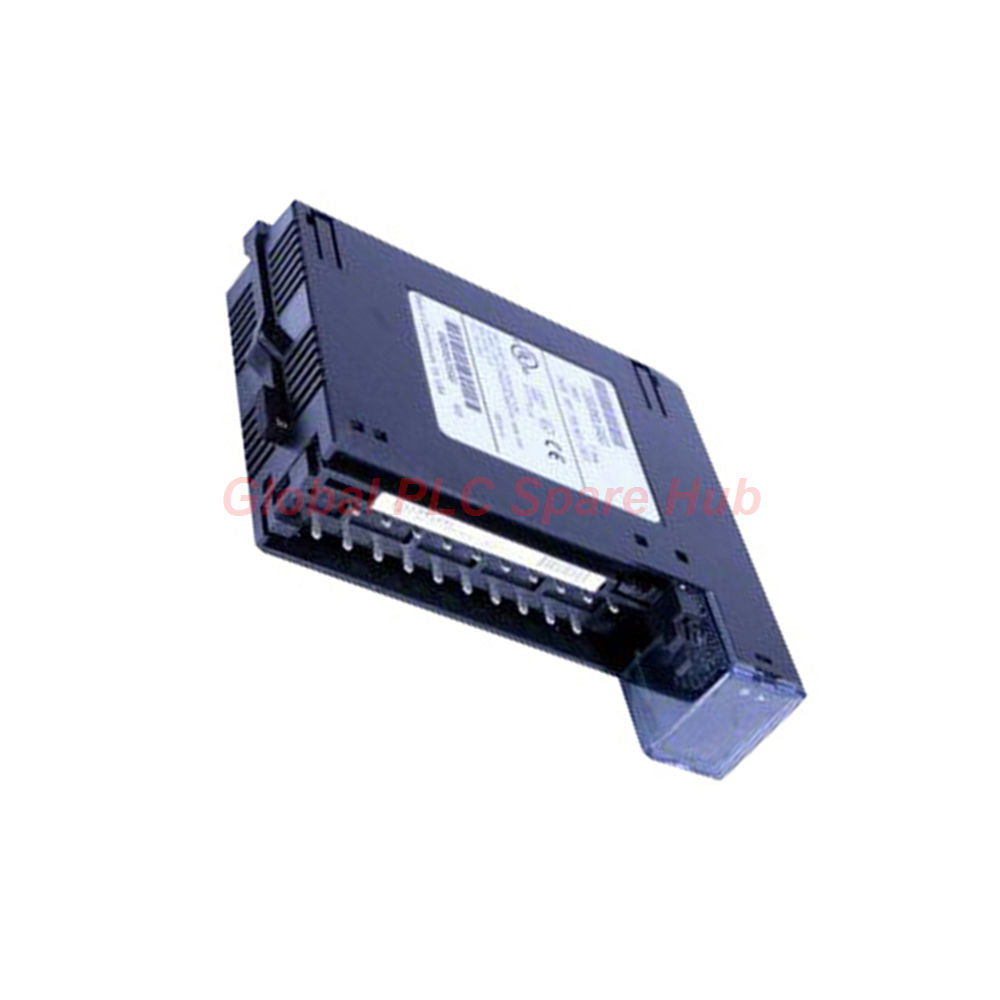

وحدة إدخال منفصلة عالية السرعة GE Fanuc PLC طراز IC693MDL643

نظرة عامة على المنتج

يعمل GE Fanuc IC693MDL643 كمكون واجهة منفصلة عالية السرعة ضمن شبكات الأتمتة الصناعية الدقيقة.

يتم تركيب هذه الوحدة مباشرة في أنواع الهيكل القياسية التي تنتمي إلى منصة PLC الموثوقة Series 90-30.

يوفر 16 قناة إدخال رقمية كثيفة لالتقاط تغيرات حالة الإشارة السريعة من الأجهزة الميدانية بدقة.

يختار مهندسو الأتمتة هذه الوحدة لإنشاء واجهة تحكم عالية الموثوقية لتطبيقات المعالجة الحساسة للوقت.

المواصفات الفنية

• التعريف الأساسي: يحمل العلامة التجارية GE Fanuc. رقم الجزء التعريفي الدقيق للكتالوج هو IC693MDL643.
• هندسة السلسلة: تم تطويره خصيصًا للتكامل الأصلي في النظام المعياري الشامل Series 90-30.
• إعداد القناة: يتميز بسعة إدخال 16 نقطة تشترك في مصفوفة تكوين طاقة داخلية مشتركة وموحدة.
• تصنيفات الجهد: يعمل بقيمة اسمية مصنفة تبلغ 24 فولت تيار مستمر ضمن نطاق إدخال وظيفي من 0 إلى 30 فولت تيار مستمر.
• عتبات الإشارة: يتطلب جهد إشارة نشط بين 15 و 30 فولت تيار مستمر لتسجيل حالة التشغيل.
• ديناميكيات الاستجابة: يوفر تأخيرًا نموذجيًا للاستجابة عالية السرعة يبلغ 7 مللي ثانية بالضبط من التشغيل إلى الإيقاف ومن الإيقاف إلى التشغيل.
• استهلاك التيار: يسحب 80 مللي أمبير من ناقل منطق 5 فولت تيار مستمر و 125 مللي أمبير من خط إمداد اللوحة الخلفية 24 فولت تيار مستمر.
• الاتصال المادي: مجهز بتجميع كتلة طرفية أمامية متينة مثبتة بـ 20 برغي تثبيت شديد التحمل.

دليل التثبيت

أولاً، قم بعزل وإغلاق جميع مصادر الطاقة الكهربائية الرئيسية التي تغذي حاوية لوحة القاعدة PLC المستهدفة.

قم بمحاذاة أدلة الهيكل المادية العلوية والسفلية لـ IC693MDL643 مع فتحة الهيكل المختارة.

ادفع البطاقة بسلاسة إلى الداخل حتى تستقر موصلات اللوحة الخلفية بالكامل وينقر المزلاج البلاستيكي العلوي.

افتح باب الأسلاك المفصلي الأمامي لكشف واجهة موصل كتلة الأطراف ذات 20 برغي شديدة التحمل.

قم بتوصيل خطوطك الميدانية المنفصلة 24 فولت تيار مستمر بنقاط الأطراف باستخدام أداة مفك براغي معايرة.

أحكم ربط براغي تجميع كتلة الأطراف بإحكام لمنع ارتخاء الموصلات الناتج عن اهتزاز الآلات المستمر.

ملاءمة تصحيح الأخطاء والصيانة

يوفر صف مخصص من 16 مؤشر LED فردي للوحة الواجهة تأكيدًا بصريًا فوريًا لكل حالة قناة نشطة.

تسمح كتلة الأطراف الأمامية القابلة للإزالة للفنيين باستبدال التجميع الإلكتروني دون فصل الأسلاك الميدانية الفردية.

تسمح أدوات البرمجة القياسية مثل Proficy Machine Edition بتتبع مباشر لجداول حالة مصفوفة سجل الإدخال.

يزيل ملصق العلامة الكهربائية الواضح داخل غطاء باب المحطة التخمين أثناء مهام التتبع الميداني المجهدة.

ملاحظات التوافق

تعمل وحدة واجهة الإدخال هذه أصلاً مع أي وحدة معالجة مركزية قياسية داخل عائلة Series 90-30.

تتطابق دائرة القناة الكهربائية مع أجهزة التحكم الصناعية القياسية بما في ذلك مستشعرات القرب، وأزرار الضغط، ومفاتيح التحديد، ومفاتيح الاختيار.

يتوافق تصنيف 24 فولت تيار مستمر تمامًا مع حافلات التوزيع الميدانية الصناعية القياسية المستخدمة في جميع مرافق الإنتاج الحديثة.

معلومات الشهادة

يقوم المصنع بتصميم والتحقق من كتلة الأجهزة هذه لتلبية إرشادات سلامة الأتمتة الصناعية الدولية الصارمة.

تخضع لوحة الدائرة الإلكترونية لإجراءات اختبار كهرومغناطيسية صارمة لضمان ترشيح مستقر ضد الضوضاء الصناعية المحلية.

يفي الإطار الميكانيكي الشديد التحمل ببروتوكولات الامتثال القياسية للتثبيت داخل حاويات مركز التحكم في المحركات المقواة.

قائمة التعبئة وشروط الضمان

يقدم صندوق المصنع وحدة واحدة أصلية من GE Fanuc IC693MDL643 لوحدة إدخال منفصلة من 16 نقطة.

تحتوي حاوية الشحن على تجميع موصل كتلة الأطراف المكون من 20 نقطة المثبت مسبقًا جنبًا إلى جنب مع حشوات التعبئة الآمنة.

يحتوي هذا العنصر من الأجهزة الصناعية على ضمان استبدال تجاري شامل لمدة 12 شهرًا يغطي جميع الوظائف الداخلية الإلكترونية.

يبدأ تتبع تغطية الضمان النشطة تلقائيًا في التاريخ المحدد الذي تصل فيه الحزمة إلى منشأتك.

لوجستيات الشحن

تنسق مكاتبنا العالمية لتلبية الطلبات التعبئة والإرسال الدقيقين في غضون 24 إلى 48 ساعة بعد التحقق من الدفع.

نحن نقدم نقلًا دوليًا ذا أولوية باستخدام خدمات البريد السريع عالية المستوى بما في ذلك DHL و FedEx و UPS.

يتلقى منسق اللوجستيات الخاص بك وثائق تتبع عبر الإنترنت في الوقت الفعلي فور مغادرة الشحنة لمستودعاتنا.

سيناريوهات التطبيق النموذجية

تستخدم خطوط فرز المواد عالية السرعة هذه الوحدة لتتبع علامات التسجيل البصري السريعة على المكونات العابرة.

تستخدم مكابس الختم المعدنية نافذة الاستجابة السريعة التي تبلغ 7 مللي ثانية لمراقبة مستشعرات القفل البيني الميكانيكية الحساسة للسلامة.

تدمج آلات التجميع الآلية البطاقة لمزامنة دبابيس فهرسة وجود الأجزاء السريعة مع تسلسل البرنامج الرئيسي.

تتكامل بسلاسة مع بوابات النقل الآلية، ومحملات التعبئة والتغليف، ومصفوفات فرز المنتجات، ومعدات تجميع المنصات عالية التردد.

إمكانيات التشخيص

تعرض مصابيح LED النقطية الفردية على الفور أعطال حالة التلامس الجانبي عندما يتعطل مفتاح تحديد مادي.

يتتبع ناقل المعالجة الداخلي باستمرار معدلات تبادل البيانات للإبلاغ عن أخطاء اتصال الفتحة مرة أخرى إلى وحدة المعالجة المركزية.

يجري الفنيون اختبارات فرض البت البرمجية أثناء التشغيل للتحقق من سلامة الأسلاك بشكل مستقل عن حالات مستشعر المجال.

نظرة من Global PLC Spare HUB

يوفر GE Fanuc IC693MDL643 توازنًا ممتازًا في الكثافة، حيث يضم 16 نقطة سريعة في فتحة رف مدمجة واحدة.

يجعل وقت الاستجابة السريع الذي يبلغ 7 مللي ثانية نموذجيًا مثاليًا للعمليات التي تكون فيها تأخيرات الترشيح القياسية التي تبلغ 20 مللي ثانية بطيئة جدًا.

نظرًا لأن جميع النقاط الـ 16 تشترك في مصفوفة طاقة داخلية مشتركة، فإنها تبسط بشكل كبير تخطيطات الأسلاك الطرفية داخل الحاويات المزدحمة.

تعد هذه البطاقة خيارًا مستقرًا للغاية لإطالة عمر ألواح الآلات الكلاسيكية دون تنفيذ إعادة توصيل هيكلية مكلفة.

دليل الاختيار

تأكد من أن مستشعراتك الميدانية المستهدفة يمكنها دفع عتبة جهد التشغيل المطلوبة من 15 إلى 30 فولت تيار مستمر بشكل موثوق.

تحقق من أن ميزانية طاقة اللوحة الخلفية للنظام الكلي يمكنها استيعاب سحب التيار الذي يبلغ 125 مللي أمبير عند 24 فولت تيار مستمر بأمان.

حدد هذه الكتلة ذات 16 نقطة إذا كان تطبيقك يتطلب مقاييس استجابة منطقية سريعة بدلاً من تأخيرات ترشيح الإدخال الثقيلة القياسية.

تأكد من أن اتصالات جهازك الجانبية تتطابق مع تكوين منطق إيجابي قبل الانتهاء من تخطيط توجيه المحطة النهائية.

الأسئلة المتكررة

السؤال: ما هو تأخير الاستجابة الدقيق عندما تقوم قناة في هذه الوحدة بتبديل الحالات؟

الجواب: تتميز الوحدة بوقت استجابة نموذجي يبلغ 7 مللي ثانية عند الانتقال بين حالات التشغيل والإيقاف.

السؤال: هل أحتاج إلى شراء كتلة طرفية موصل أمامي منفصلة لتوصيل مستشعراتي الميدانية؟

الجواب: لا، تتضمن الوحدة موصل كتلة طرفية مدمج خاص بها ومجهز بـ 20 برغي تثبيت شديد التحمل.

السؤال: هل يمكنني تشغيل هذه الوحدة باستخدام جهد إشارة إدخال من ناقل طاقة 12 فولت تيار مستمر قديم؟

الجواب: لا، يتطلب منطق الإدخال النشط عتبة جهد تشغيل أعلى تتراوح بدقة من 15 إلى 30 فولت تيار مستمر.

السؤال: هل تتميز نقاط الإدخال الـ 16 في هذه الوحدة بعزل كهربائي كامل عن بعضها البعض؟

الجواب: لا، تشترك القنوات الـ 16 في تكوين وحدة طاقة داخلية مشتركة، مما يعني أنها تشترك في نفس مرجع مصدر الطاقة.

السؤال: ما مقدار التيار الذي تسحبه هذه الوحدة من إمدادات منطق اللوحة الخلفية PLC الداخلية؟

الجواب: يبلغ الطلب الحالي الداخلي 80 مللي أمبير عند طاقة منطق 5 فولت تيار مستمر و 125 مللي أمبير عند مستوى طاقة المجال 24 فولت تيار مستمر.
