وحدة المعالج IC693CPU364 من سلسلة 90-30 من GE Fanuc، سعة 240 كيلوبايت

IC693CPU364 وحدة معالج إيثرنت – GE Fanuc Series 90-30

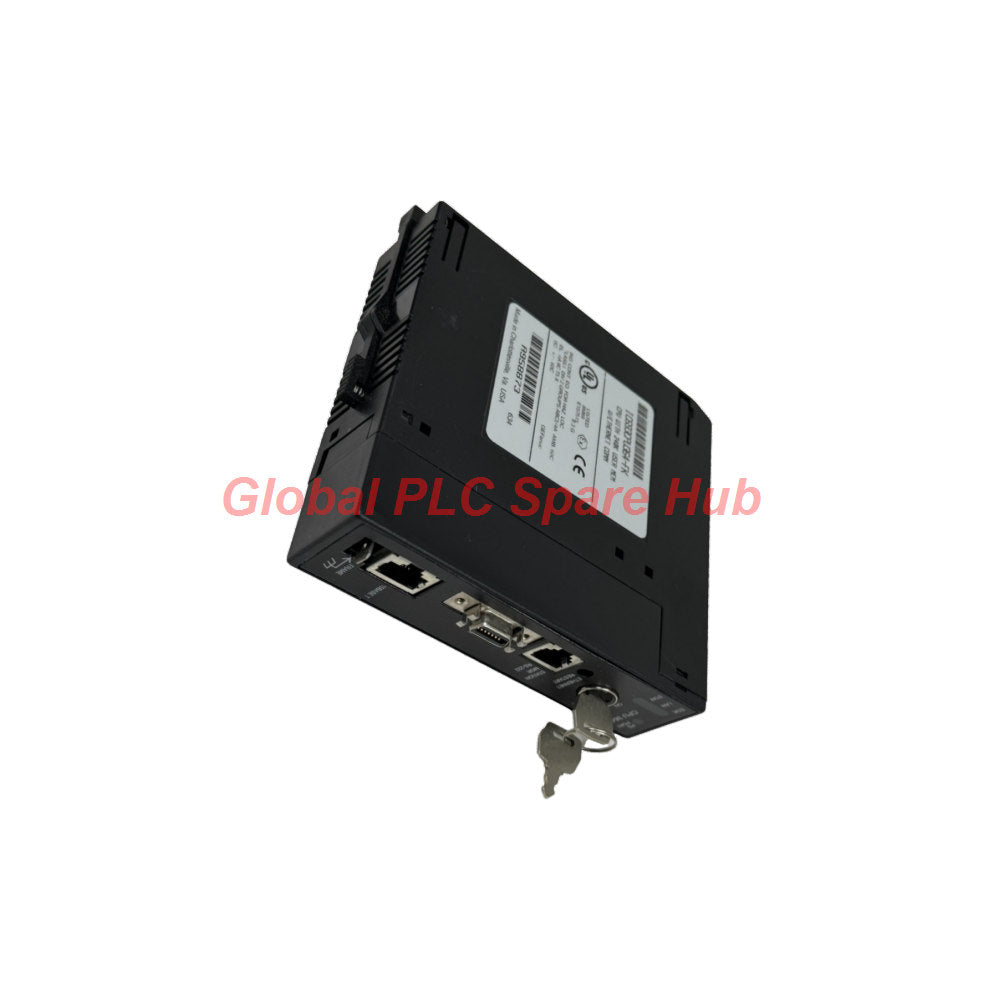

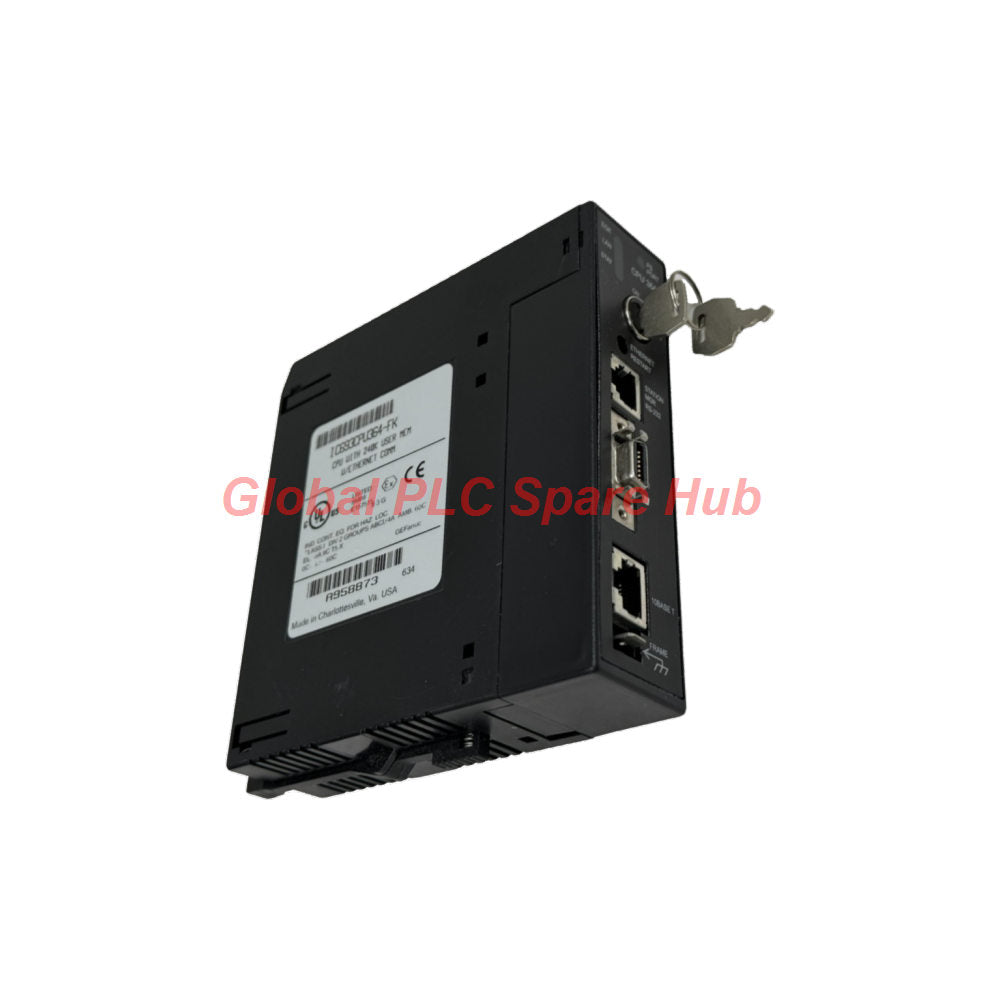

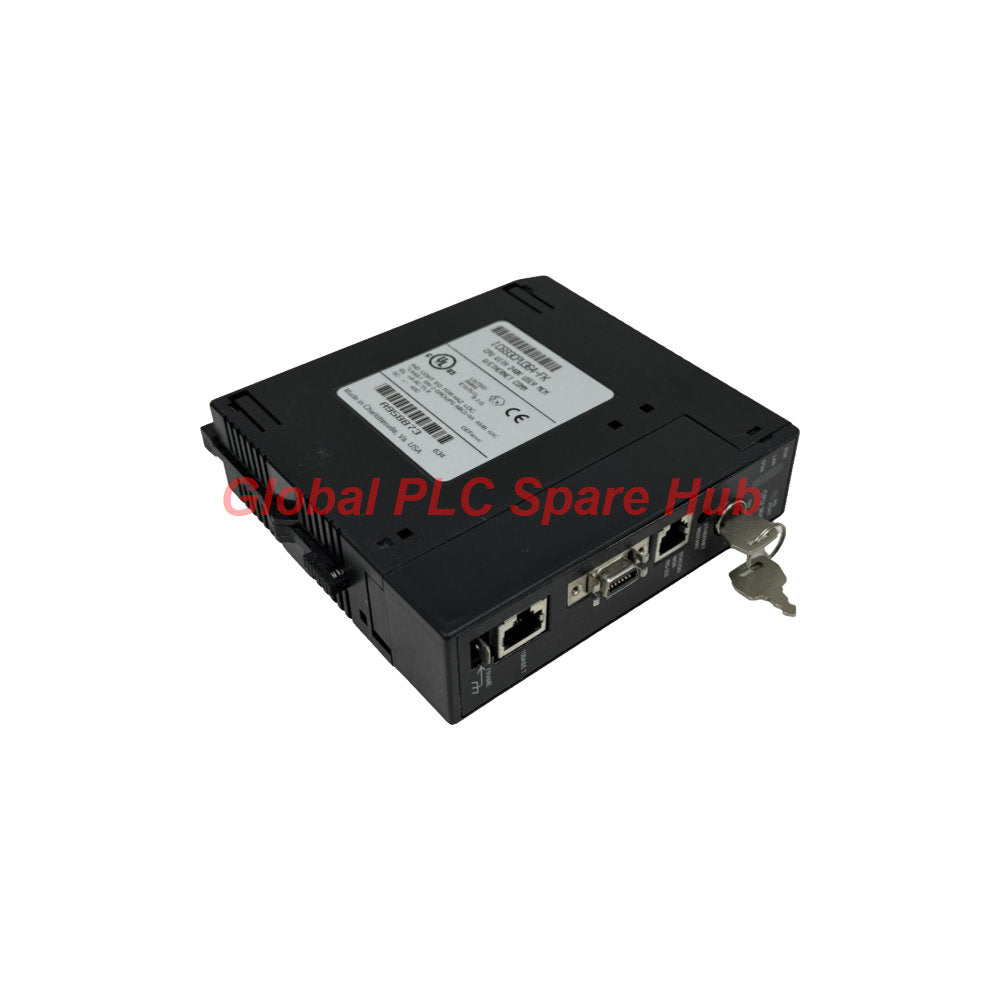

تُعد IC693CPU364 وحدة معالج أحادية الفتحة لمنصة وحدات التحكم المنطقية القابلة للبرمجة (PLC) من GE Fanuc Series 90-30. وتجمع بين معالج دقيق 80386EX وذاكرة مستخدم بسعة 240 كيلوبايت وواجهة إيثرنت مدمجة. يعمل المعالج بسرعة 25 ميجاهرتز ويحقق معدل مسح منطق بولين تقليديًا يبلغ 0.22 مللي ثانية لكل 1K من المنطق. وتدعم واجهة الإيثرنت المدمجة فيه برمجة وحدة التحكم المنطقية القابلة للبرمجة والاتصالات عبر اتصال شبكة متوافق. كما تدعم وحدة التحكم الاتصال التسلسلي عبر واجهة RS-485 التي يوفرها مزود الطاقة. ويوفر هذا التكوين للمهندسين خيارات الاتصال عبر الإيثرنت والاتصال التسلسلي ضمن بنية وحدة التحكم المنطقية القابلة للبرمجة نفسها. ولأنظمة التحكم القابلة للتوسيع، تدعم IC693CPU364 ما يصل إلى ثمانية لوحات أساسية، بما في ذلك اللوحة الأساسية لوحدة المعالج وسبع لوحات أساسية للتوسيع أو للإدخال/الإخراج عن بُعد. وهي مناسبة للتحكم في الآلات، والإدخال/الإخراج الموزع، وتطبيقات العمليات الصناعية التي تتطلب وحدة تحكم من Series 90-30.

01 | نظرة سريعة على بنية وحدة المعالج

02 | سعة المعالجة وتخصيص الذاكرة

تجمع IC693CPU364 بين تنفيذ المنطق وتخزين البيانات القابل للتكوين. وتعتمد سعتها العملية على برنامج التطبيق وتخصيص الذاكرة.

• المدخلات المنفصلة: تدعم ما يصل إلى 2,048 مدخلًا منفصلًا.
• المخرجات المنفصلة: تدعم ما يصل إلى 2,048 مخرجًا منفصلًا.
• الذاكرة المنفصلة العامة: تدعم ما يصل إلى 1,280 بتًا من الذاكرة المنفصلة العامة الداخلية.
• الملفات الداخلية: تدعم ما يصل إلى 4,096 ملفًا داخليًا.
• ملفات المخرجات المؤقتة: تدعم ما يصل إلى 256 بتًا.
• ذاكرة الإدخال التماثلي: قابلة للتكوين بزيادات قدرها 128 كلمة. وتدرج المواصفات المرفقة من 128 إلى 16,384 كلمة مع Logicmaster ومن 128 إلى 32,640 كلمة مع Control الإصدار 2.2.
• ذاكرة الإخراج التماثلي: قابلة للتكوين بزيادات قدرها 128 كلمة. وتدرج المواصفات المرفقة من 128 إلى 16,384 كلمة مع Logicmaster ومن 128 إلى 32,640 كلمة مع Control الإصدار 2.2.

تصف هذه الأرقام سعات التكوين المدعومة، ولا تضمن إمكانية استخدام كل حد في الوقت نفسه. تحقق من البرامج الثابتة المثبتة وبرامج البرمجة وتخصيص الذاكرة قبل تصميم بديل أو توسيع.

03 | الإيثرنت والاتصال التسلسلي

توفر واجهة الإيثرنت المدمجة لوحدة المعالج مسار اتصال بالشبكة دون الحاجة إلى وحدة معالج إيثرنت منفصلة. ويعتمد خيار الواجهة المتاح على تكوين الأجهزة.

قبل توصيل وحدة المعالج بشبكة موجودة، تأكد من واجهة الإيثرنت المادية والكابلات المطلوبة. وتحقق أيضًا من عناوين الشبكة وإعدادات الاتصال والتوافق مع بيئة البرمجة المثبتة.

04 | توسيع اللوحة الأساسية وتركيبها

تشغل وحدة المعالج موضع وحدة المعالج المخصص في لوحة أساسية متوافقة من Series 90-30 ذات التصميم النمطي. وتوفر اللوحة الأساسية لوحدة المعالج موصل توسيع D-type أنثى بـ25 دبوسًا على جانبها الأيمن. ويدعم اتصال التوسيع اللوحات الأساسية المتوافقة للتوسيع أو للإدخال/الإخراج عن بُعد. ويمكن للنظام استخدام ما يصل إلى ثماني لوحات أساسية في المجمل، بما في ذلك اللوحة الأساسية لوحدة المعالج. قائمة التحقق من التركيب

1. تأكيد اللوحة الأساسية: تحقق من أن الرف المثبت يدعم وحدة CPU 364 والفتحة المخصصة لها.
2. تحقق من ميزانية الطاقة: خصص 1.51 أمبير من مزود الطاقة +5 فولت تيار مستمر لوحدة المعالج. وقم بتضمين جميع الوحدات الأخرى عند حساب حمل اللوحة الأساسية.
3. افحص أجهزة الاتصال: حدد واجهة الإيثرنت وتأكد من الكابلات ومعدات الشبكة المطلوبة.
4. تحقق من الاتصالات التسلسلية: افحص مزود الطاقة المتوافق وواجهة RS-485 الخاصة به قبل توصيل الأجهزة التسلسلية.
5. افحص اتصالات التوسيع: تأكد من الموصل ذي الـ25 دبوسًا وأجهزة التوسيع المتوافقة عند إضافة اللوحات الأساسية.
6. تحميل التكوين المعتمد: تحقق من المشروع وتعيينات الإدخال/الإخراج وتخصيص الذاكرة وإعدادات الاتصال.
7. إجراء اختبار وظيفي: تحقق من تشغيل وحدة المعالج والاتصالات وحالات الإدخال/الإخراج ومنطق التطبيق قبل إعادة المعدات إلى الخدمة.

افصل الطاقة واتبع إجراءات السلامة الكهربائية في الموقع قبل إزالة الوحدات أو تركيبها. وقم بأخذ نسخة احتياطية من التطبيق والتكوين الحاليين قبل استبدال وحدة تحكم قيد التشغيل.

05 | ملاءمة التطبيق والتكامل مع نظام التحكم

تُعد IC693CPU364 مناسبة لتركيبات Series 90-30 القائمة التي تحتاج إلى معالجة وحدة المعالج واتصال الإيثرنت وتوسيع الإدخال/الإخراج النمطي.

• آلات التصنيع: تنفذ المنطق المنفصل لتسلسل الآلات والترابطات ومعدات الإنتاج.
• أنظمة التعبئة والتغليف: تنسق مدخلات المستشعرات ومخرجات المشغلات ومنطق حالة الآلة.
• معدات العمليات: تدعم التحكم القائم على وحدة التحكم المنطقية القابلة للبرمجة للمضخات والصمامات والمعدات المساعدة عبر وحدات الإدخال/الإخراج المتوافقة.
• أنظمة الإدخال/الإخراج الموزعة: توصل اللوحات الأساسية المتوافقة للتوسيع والإدخال/الإخراج عن بُعد ضمن البنية المدعومة.
• شبكات الإيثرنت القديمة: توفر واجهة إيثرنت مدمجة لاتصالات الإشراف والبرمجة المتوافقة.
• ترقية المعدات الصناعية: تدعم مشاريع استبدال وحدات التحكم التي تحتفظ بأجهزة Series 90-30 المتوافقة ومنطق التطبيق.

يعتمد ملاءمة النظام على الرف الحالي ووحدات الإدخال/الإخراج وأدوات البرمجة والبرامج الثابتة ومتطلبات الاتصال. تأكد من هذه التفاصيل قبل شراء وحدة معالج بديلة.

06 | رؤية Global PLC Spare HUB

عند استكشاف أخطاء نظام Series 90-30 وإصلاحها، ينبغي للمهندسين فصل أخطاء معالجة وحدة المعالج عن مشاكل الشبكة والطاقة والإدخال/الإخراج. ولا تلغي واجهة الإيثرنت المدمجة الحاجة إلى التحقق من اتصال الشبكة المادي والتكوين. مثال ميداني: انقطاع متقطع في اتصال وحدة التحكم المنطقية القابلة للبرمجة قد يستمر خط الإنتاج في تشغيل تسلسله المحلي بينما يفقد كمبيوتر الإشراف الاتصال بشكل متقطع. أولًا، تحقق من مزود طاقة وحدة المعالج وحالة وحدة التحكم. بعد ذلك، افحص كابل الإيثرنت والواجهة المادية وتكوين الشبكة ومسار الاتصال. إذا كانت وحدة المعالج تنفذ المنطق بشكل طبيعي، فابحث في مسار الاتصال قبل افتراض فشل المعالج. وإذا كان الخطأ يؤثر على عدة لوحات أساسية أو مجموعات إدخال/إخراج، فافحص أيضًا ميزانية طاقة الرف واتصالات التوسيع. رؤية حول تخطيط الذاكرة: لا ينبغي التعامل مع رقم ذاكرة المستخدم البالغ 240 كيلوبايت على أنه متاح بالكامل لكل منطقة بيانات في التطبيق. تؤثر تخصيصات السجلات والذاكرة التماثلية التي يتم تكوينها على الموارد المتاحة للمشروع. راجع التكوين الحالي قبل نقل التطبيق. تساعد هذه التحققات المهندسين على تضييق نطاق موقع الخطأ وتجنب التغييرات غير الضرورية في برنامج وحدة التحكم المنطقية القابلة للبرمجة الذي يعمل بشكل سليم.

07 | دليل تشخيصي لفرق الصيانة

استخدم أدوات تشخيص وحدة التحكم وأدوات البرمجة المعتمدة لتأكيد الخطأ. لا تستبدل وحدة المعالج لمجرد فشل رابط اتصال واحد أو مجموعة إدخال/إخراج.

08 | التوافق واختيار البديل

قبل اختيار بديل لـ IC693CPU364، قارن التفاصيل التالية:

• طراز وحدة المعالج: تأكد من رقم الكتالوج الكامل وإصدار الأجهزة.
• اللوحة الأساسية: تحقق من فتحة وحدة المعالج المخصصة ومتطلبات التوسيع.
• سعة الطاقة: تأكد من أن مزود الطاقة +5 فولت تيار مستمر يمكنه دعم حمل الرف بالكامل.
• واجهة الإيثرنت: تحقق من الموصل المادي وكابلات الشبكة الموجودة.
• الاتصال التسلسلي: تحقق من واجهة مزود الطاقة ومتطلبات المعدات المتصلة.
• توافق البرنامج: راجع برنامج البرمجة والبرامج الثابتة واستخدام الذاكرة وتكوين التطبيق.
• بنية الإدخال/الإخراج: تأكد من تخصيصات الإدخال/الإخراج المنفصلة والتماثلية الحالية وتكوين اللوحة الأساسية عن بُعد.

قد تحتوي وحدة معالج Series 90-30 مماثلة على ميزات اتصال مختلفة أو حدود ذاكرة أو متطلبات تكوين مختلفة. تحقق من رقم القطعة الكامل وتوافق التطبيق قبل الطلب.

09 | الأسئلة الشائعة

س1: ما الذي ينبغي للمهندسين التحقق منه قبل نقل برنامج إلى وحدة معالج بديلة؟ خذ نسخة احتياطية من المشروع الأصلي ووثق تكوين الأجهزة. تأكد من توافق البرامج ومتطلبات البرامج الثابتة وتخصيص الذاكرة وتعيينات الإدخال/الإخراج وإعدادات الاتصال قبل تنزيل التطبيق.

س2: هل يمكن لـ IC693CPU364 دعم نظام يحتوي على عدة لوحات أساسية للإدخال/الإخراج عن بُعد؟ نعم. تدعم البنية المذكورة ما يصل إلى ثماني لوحات أساسية في المجمل، بما في ذلك اللوحة الأساسية لوحدة المعالج. تحقق من أجهزة التوسيع المدعومة وسعة طاقة الرف وتكوين النظام.

س3: لماذا قد يتطلب استبدال وحدة المعالج تغييرات في إعدادات الشبكة؟ قد يستخدم البديل ترتيبات واجهة مادية مختلفة أو يتطلب تكوين الشبكة الصحيح. تحقق من الكابلات والعناوين ومعلمات الاتصال وإعدادات نظام الإشراف أثناء التشغيل التجريبي.

س4: كيف ينبغي لفريق الصيانة التحقيق في زيادة وقت المسح؟ قارن التطبيق الحالي بتكوينه السابق. راجع حجم البرنامج وتعقيد المنطق ونشاط الاتصال وأي تغييرات حديثة. ينطبق الرقم المذكور 0.22 مللي ثانية لكل 1K على مسح المنطق البوليني التقليدي، وليس على كل تعليمات أو دورة تطبيق كاملة.

س5: ما المعلومات التي ينبغي أن يقدمها قسم المشتريات للتحقق من بديل IC693CPU364؟ قدم رقم الكتالوج الكامل وطراز اللوحة الأساسية لوحدة المعالج وتفاصيل مزود الطاقة ونوع موصل الإيثرنت وتكوين الإدخال/الإخراج المثبت وبيئة البرمجة المتاحة. تساعد هذه التفاصيل في تأكيد ملاءمة الأجهزة ومتطلبات التطبيق.

10 | الضمان والتغليف والشحن

• المنتج: وحدة معالج IC693CPU364 من GE Fanuc Series 90-30.
• محتويات العبوة: وحدة معالج واحدة، تخضع لتكوين الطلب المؤكد.
• الضمان: 12 شهرًا، يخضع لشروط الضمان الكتابية للبائع.
• شركات الشحن: FedEx أو UPS أو DHL، حسب الوجهة وتوفر الخدمة.
• الهدف من الإرسال: 24–48 ساعة بعد تأكيد الطلب، يخضع للتحقق من المخزون ومعالجة الطلب.

تواصل مع Global PLC Spare HUB للحصول على عرض أسعار وتأكيد المخزون ومساعدة فنية بشأن توافق وحدة معالج Series 90-30.
