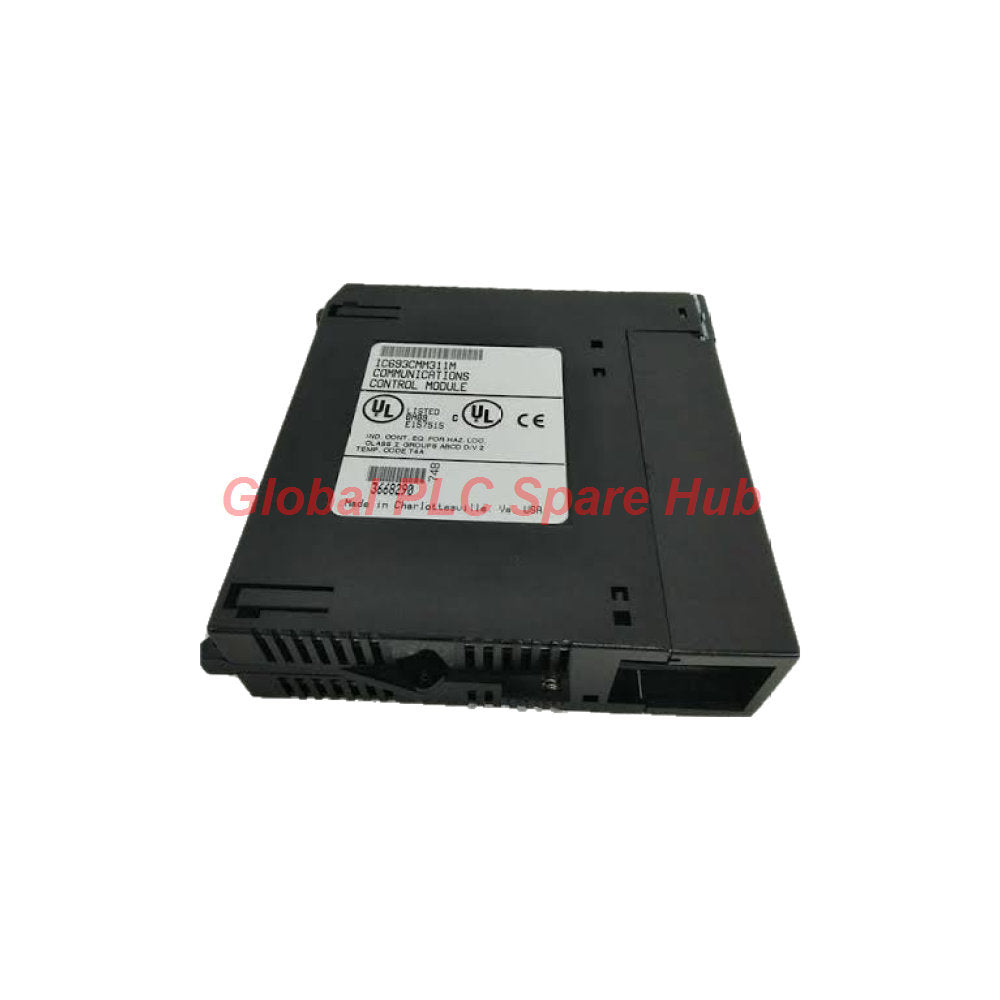

IC693CMM311 | المعالج المساعد للاتصالات التسلسلية من السلسلة 90-30
يُعد IC693CMM311 معالجًا مساعدًا للاتصالات من سلسلة GE Fanuc 90-30. ويوفر منفذين تسلسليين للتواصل بين وحدة تحكم منطقية قابلة للتوسع (PLC) ومعدات تحكم أو مراقبة خارجية.
تدعم الوحدة بروتوكولات الاتصال GE Fanuc CCM وModbus RTU وSNP. يدعم المنفذ 1 واجهة RS232. ويدعم المنفذ 2 واجهات RS232 وRS422 وRS485، حسب تكوين الواجهة المختار.
يمكن للمهندسين تعيين بروتوكولات مختلفة للمنفذين. وهذا يتيح لوحدة تحكم منطقية واحدة التواصل مع أجهزة منفصلة باستخدام واجهات تسلسلية مختلفة.
الملف التعريفي للأجهزة | المواصفات الأساسية
| المعلمة | المواصفة |
|---|---|
| الشركة المصنعة | GE Fanuc |
| طراز المنتج | IC693CMM311 |
| عائلة المنتج | السلسلة 90-30 |
| نوع المنتج | وحدة المعالج المساعد للاتصالات (CCM) |
| المنافذ التسلسلية | 2 |
| الواجهة الكهربائية للمنفذ 1 | RS232 |
| الواجهة الكهربائية للمنفذ 2 | RS232 أو RS422 أو RS485 |
| الموصل | ترتيب واجهة D-shell أنثى بـ 25 دبوسًا |
| البروتوكولات المدعومة | CCM وModbus RTU وSNP وSNP-X، حيثما تدعمها التكوينات المختارة |
| إمداد اللوحة الخلفية | 5 فولت تيار مستمر |
| سحب تيار اللوحة الخلفية | 400 مللي أمبير عند 5 فولت تيار مستمر |
| التركيب | لوحة قاعدة وحدة المعالجة المركزية من السلسلة 90-30؛ فتحة واحدة |
| تعيين الفتحة | أي فتحة مناسبة باستثناء فتحة وحدة المعالجة المركزية |
| الكابل المتوافق | كابل Wye IC693CBL305 |
| مؤشرات حالة الوحدة | الوحدة OK، وPORT1، وPORT2؛ تحقق من علامات التسمية الفعلية |
| إعادة تشغيل الاتصال | زر ضاغط لإعادة تشغيل الاتصال |
ملاحظة هندسية: تأكد من المعيار الكهربائي الدقيق للمنفذ وتوصيلات الموصل وفقًا لإصدار أجهزة الوحدة وتوثيق GE Fanuc. قد يتطلب ترتيب الموصل كابل تفرع صحيحًا لتسهيل التوصيل الميداني.
بنية الاتصال | منفذان، بروتوكولات متعددة
تدعم IC693CMM311 تركيبات البروتوكولات عبر منافذها التسلسلية. ويحدد التكوين المختار كيفية تواصل كل منفذ مع المعدات الخارجية.
| ترتيب المنافذ | مثال على التكوين | الغرض الهندسي |
|---|---|---|
| CCM + CCM | CCM على كلا المنفذين | توصيل أجهزة منفصلة باستخدام اتصال GE CCM |
| CCM + RTU | CCM على المنفذ 1؛ RTU على المنفذ 2 | توصيل جهاز GE وجهاز Modbus RTU |
| RTU + CCM | RTU على المنفذ 1؛ CCM على المنفذ 2 | دعم جهاز Modbus ورابط اتصال GE |
| RTU + RTU | RTU على كلا المنفذين | توصيل شبكات أو أجهزة Modbus RTU منفصلة |
| تركيبات SNP/SNP-X | SNP أو SNP-X على منفذ واحد أو كلا المنفذين | دعم روابط البرمجة أو البيانات المتوافقة للسلسلة 90-30 |
| تكوينات البروتوكولات المختلطة | SNP/SNP-X مع CCM أو RTU | دمج متطلبات الاتصال التسلسلي المختلفة |
يعتمد التوفر الفعلي للبروتوكول على وحدة المعالجة المركزية وتكوين الوحدة والدعم البرمجي. أكّد التركيبة المقصودة قبل التشغيل التجريبي.
معدلات الباود والاتصال التسلسلي
تسرد معلومات المنتج الموردة معدلات الاتصال التالية:
- 300 باود
- 600 باود
- 1,200 باود
- 4,800 باود
- 9,600 باود
- 19,200 باود
يسرد المصدر أيضًا 240 باود. قد يمثل هذا الرقم خطأً في النقل بدلاً من 2,400 باود. تحقق من الإعداد الصحيح وفقًا لدليل GE Fanuc ذي الصلة قبل نشر الوحدة أو تكوينها.
طابق معدل الباود والمعلمات التسلسلية الأخرى في كلا طرفي الاتصال. لا يضمن الواجهة الكهربائية الصحيحة نجاح الاتصال عندما تختلف إعدادات البروتوكول.
توافق وحدة التحكم المنطقية ومتطلبات لوحة القاعدة
تم تصميم IC693CMM311 لوحدات المعالجة المركزية النمطية المتوافقة في منصة GE Fanuc من السلسلة 90-30.
- قم بتثبيت الوحدة في لوحة قاعدة وحدة معالجة مركزية مناسبة من السلسلة 90-30.
- لا تقم بتثبيتها في فتحة وحدة المعالجة المركزية.
- نماذج وحدة المعالجة المركزية المدمجة المحددة في المصدر المورد، بما في ذلك 311 و313 و323، غير متوافقة.
- تدعم بعض تكوينات وحدة المعالجة المركزية ولوحة القاعدة المتوافقة ما يصل إلى أربع وحدات معالج مساعد للاتصالات.
- افحص طراز وحدة المعالجة المركزية والبرنامج الثابت وسعة الرف وتكوين البرامج قبل إضافة وحدات متعددة.
لا تفترض أن كل وحدة معالجة مركزية من السلسلة 90-30 تدعم أربع وحدات معالج مساعد للاتصالات. أكّد الحد المسموح به لتركيبة وحدة المعالجة المركزية ولوحة القاعدة المحددة.
التوصيل والتركيب | التسلسل العملي
- حدد طراز وحدة المعالجة المركزية المثبتة ونوع لوحة القاعدة.
- أكّد الفتحة المتاحة وسعة اللوحة الخلفية المطلوبة.
- قم بتثبيت الوحدة وفقًا لتعليمات أجهزة السلسلة 90-30 المعمول بها.
- استخدم كابل Wye IC693CBL305 عندما يتطلب التطبيق اتصالات تسلسلية منفصلة.
- قم بتوصيل المنفذ 1 باستخدام توصيلات RS232 المطلوبة.
- قم بتكوين المنفذ 2 لواجهة RS232 أو RS422 أو RS485 المطلوبة.
- اضبط البروتوكول والمعلمات الاتصالية المطلوبة.
- تحقق من حالة الوحدة واختبر كل جهاز متصل.
اتبع إجراء إيقاف التشغيل والتركيب الخاص بالشركة المصنعة. أكّد تعيينات دبابيس الموصل قبل توصيل المعدات الخارجية.
التشخيص | فحوصات على مستوى الوحدة والمنفذ
توفر الوحدة مؤشرات حالة للمعالج المساعد ومنافذه التسلسلية. تساعد هذه المؤشرات الفنيين على التمييز بين المشاكل على مستوى الوحدة ومشاكل رابط الاتصال.
| الحالة الملاحظة | التحقيق الموصى به |
|---|---|
| مؤشر الوحدة OK لا يظهر الحالة الطبيعية | افحص توافق وحدة المعالجة المركزية، وموضع الوحدة، وحالة لوحة القاعدة، والتكوين. |
| فشل اتصال المنفذ | افحص استمرارية الكابل، وتوزيع دبابيس الموصل، والمعيار الكهربائي، وإعدادات البروتوكول. |
| يعمل منفذ واحد بينما يفشل الآخر | افحص توصيلات المنفذ المتأثر، واختيار الواجهة، والتكوين بشكل منفصل. |
| يتوقف الاتصال بعد تغيير التكوين | تحقق من تعيين البروتوكول والمعلمات التسلسلية. راجع تكوين وحدة المعالجة المركزية. |
| يتلقى الجهاز الخارجي بيانات غير صحيحة | افحص توافق البروتوكول، وتعيين البيانات، وإعدادات الاتصال للجهاز المستقبل. |
يمكن لزر إعادة تشغيل الاتصال إعادة بدء الاتصال دون إعادة تشغيل الوحدة بأكملها. استخدمه فقط بعد التحقق من إعدادات الاتصال ذات الصلة واتباع تعليمات الشركة المصنعة.
المعدات المتوافقة والتطبيقات الصناعية
- وحدات التحكم المنطقية النمطية GE Fanuc من السلسلة 90-30: تضيف إمكانية الاتصال التسلسلي إلى تكوينات وحدة المعالجة المركزية المدعومة.
- أجهزة Modbus RTU: تدعم تبادل البيانات التسلسلي المتوافق مع معدات RTU.
- أجهزة GE Fanuc CCM: توفر الاتصال باستخدام بروتوكول CCM.
- أنظمة البرمجة والمراقبة للسلسلة 90-30: تدعم الاتصال التسلسلي المتوافق SNP أو SNP-X.
- معدات RS422 وRS485: تدعم الأجهزة المتوافقة عبر المنفذ 2 عند تكوينه للواجهة الكهربائية المطلوبة.
- أنظمة جمع البيانات الصناعية: تربط بيانات وحدة التحكم المنطقية بمعدات مراقبة أو إشراف تسلسلية مناسبة.
تشمل التطبيقات النموذجية الاتصال من وحدة التحكم المنطقية إلى الأجهزة، وجمع البيانات التسلسلية، ودمج المعدات القديمة، وشبكات التحكم متعددة الأجهزة.
رؤية Global PLC Spare HUB | التكامل الميداني
غالبًا ما يكون التحدي الرئيسي للتشغيل التجريبي ليس البروتوكول نفسه، بل مطابقة المعيار الكهربائي للمنفذ، وتوصيلات الكابل، وإعدادات الجهاز.
مثال: تتواصل وحدة تحكم منطقية من السلسلة 90-30 مع جهاز Modbus RTU عبر المنفذ 2. يؤكد المهندس أولًا أن المنفذ يستخدم تكوين RS485 الصحيح. بعد ذلك، يفحص المهندس توصيلات الكابل والمعلمات التسلسلية. ثم يتحقق من تعيين سجلات الجهاز ومعالجة بيانات وحدة التحكم المنطقية.
إذا ظل الجهاز غير متصل، يمكن للفني اختبار الرابط التسلسلي بشكل مستقل قبل تغيير تطبيق وحدة التحكم المنطقية. تساعد هذه الطريقة على عزل أعطال التوصيل والبروتوكول وتعيين البيانات.
في مشاريع الاستبدال، سجّل تكوين المنفذ الحالي قبل إزالة الوحدة. حافظ على تعيينات البروتوكول وترتيب الكابل الأصليين أينما تطلبهما التطبيق.
قائمة التحقق للاختيار | قبل الطلب
- أكّد أن وحدة المعالجة المركزية هي طراز نمطي متوافق من السلسلة 90-30.
- تحقق من بروتوكولات الاتصال المطلوبة.
- حدد الواجهة الكهربائية لكل منفذ.
- افحص ما إذا كان التطبيق يحتاج إلى كابل Wye IC693CBL305.
- أكّد معدل الباود وتكوين الاتصال.
- راجع فتحة لوحة القاعدة وسعة تيار اللوحة الخلفية.
- افحص ما إذا كان النظام يتطلب وحدات معالج مساعد متعددة.
التعبئة والضمان والشحن
- المنتج: معالج الاتصالات المساعد GE Fanuc IC693CMM311.
- التعبئة: تعبئة واقية للمعدات الإلكترونية الصناعية.
- الضمان: 12 شهرًا، وفقًا لشروط ضمان البائع.
- الشحن: FedEx وUPS وDHL.
- تقدير الإرسال: 24–48 ساعة، وفقًا لتأكيد المخزون ومعالجة الطلب.
أكّد الكابل والملحقات المرفقة مع Global PLC Spare HUB قبل تقديم الطلب.
الأسئلة الشائعة
1. هل يمكن للوحدة التواصل مع جهاز يستخدم بروتوكولًا تسلسليًا مختلفًا؟
يمكنها دعم بروتوكولات مختلفة عبر منافذها، لكنها لا تترجم كل بروتوكول تلقائيًا. أكّد تركيبة البروتوكولات المتاحة ومتطلبات الجهاز الخارجي.
2. هل يؤدي تثبيت المعالج المساعد إلى تغيير برنامج التحكم في وحدة التحكم المنطقية؟
قد يتطلب إضافة الوحدة تكوينًا للأجهزة وإعدادًا للاتصالات. قد يحتاج تطبيق التحكم أيضًا إلى منطق أو معالجة بيانات للمعدات المتصلة. راجع المشروع الحالي قبل التثبيت.
3. كيف ينبغي للفني التخطيط للاتصال بعدة أجهزة خارجية؟
حدد بروتوكول كل جهاز، وواجهته الكهربائية، ومعدل الباود، وطوبولوجيا التوصيل. حدد ما إذا كان التطبيق يحتاج إلى منافذ منفصلة أو وحدات إضافية مدعومة. افحص حدود وحدة المعالجة المركزية ولوحة القاعدة.
4. ما الذي ينبغي للمشترين تأكيده عند البحث عن وحدة لرف موجود؟
افحص رقم الكتالوج الدقيق، وتوافق وحدة المعالجة المركزية، وتوفر الفتحة، واحتياجات البروتوكول، والكابل المطلوب. قارن تكوين الوحدة المثبتة بالبديل المقترح قبل الطلب.
5. متى ينبغي للمهندس استخدام RS422 أو RS485 على المنفذ 2؟
اختر الواجهة التي تتوافق مع المعدات الخارجية وتصميم الشبكة. يستخدم RS422 وRS485 ترتيبات توصيل وخصائص شبكة مختلفة. أكّد دليل الجهاز وطوبولوجيا الكابل قبل تحديد تكوين المنفذ.
طلب عرض أسعار | IC693CMM311
تواصل مع Global PLC Spare HUB للحصول على الأسعار والتوافر وفحوصات التوافق ومعلومات التسليم لـ IC693CMM311. أدرج طراز وحدة المعالجة المركزية وبروتوكول الاتصال ومتطلبات الكابل لدعم الاختيار الدقيق.
