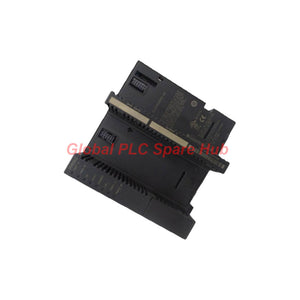

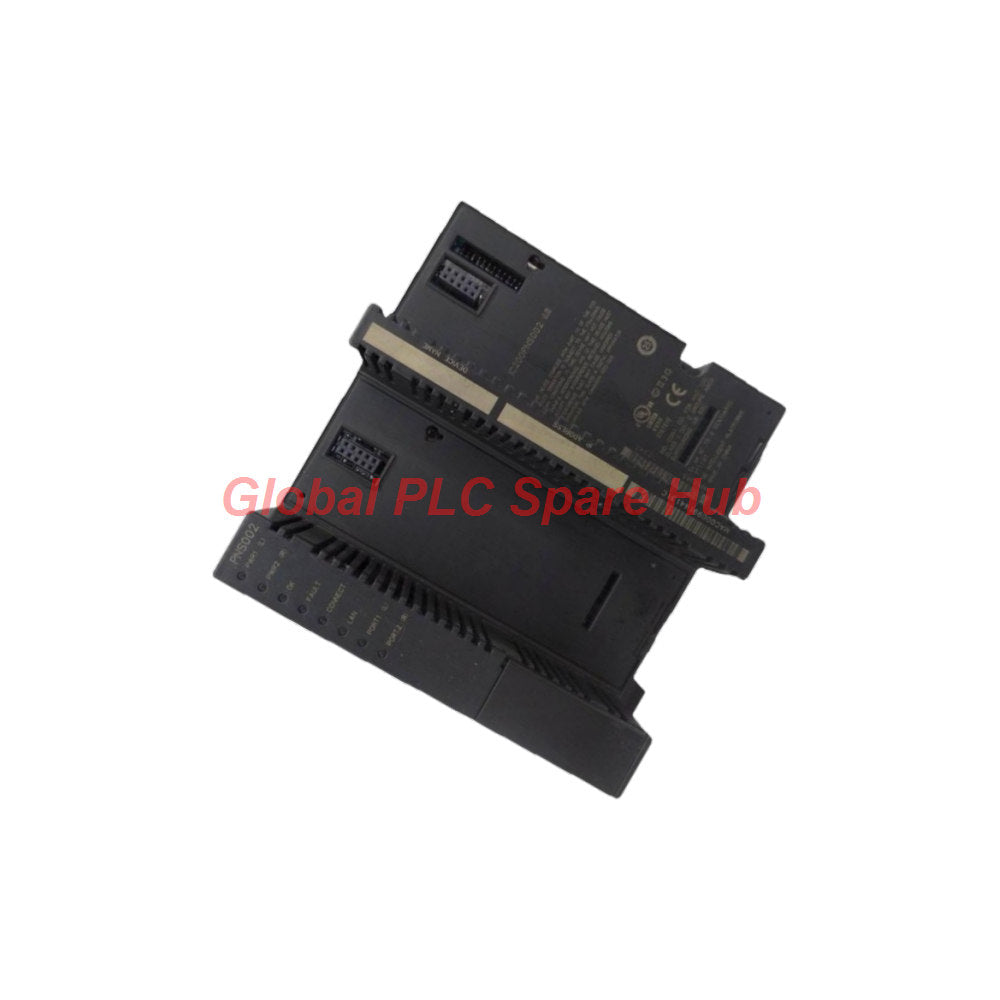

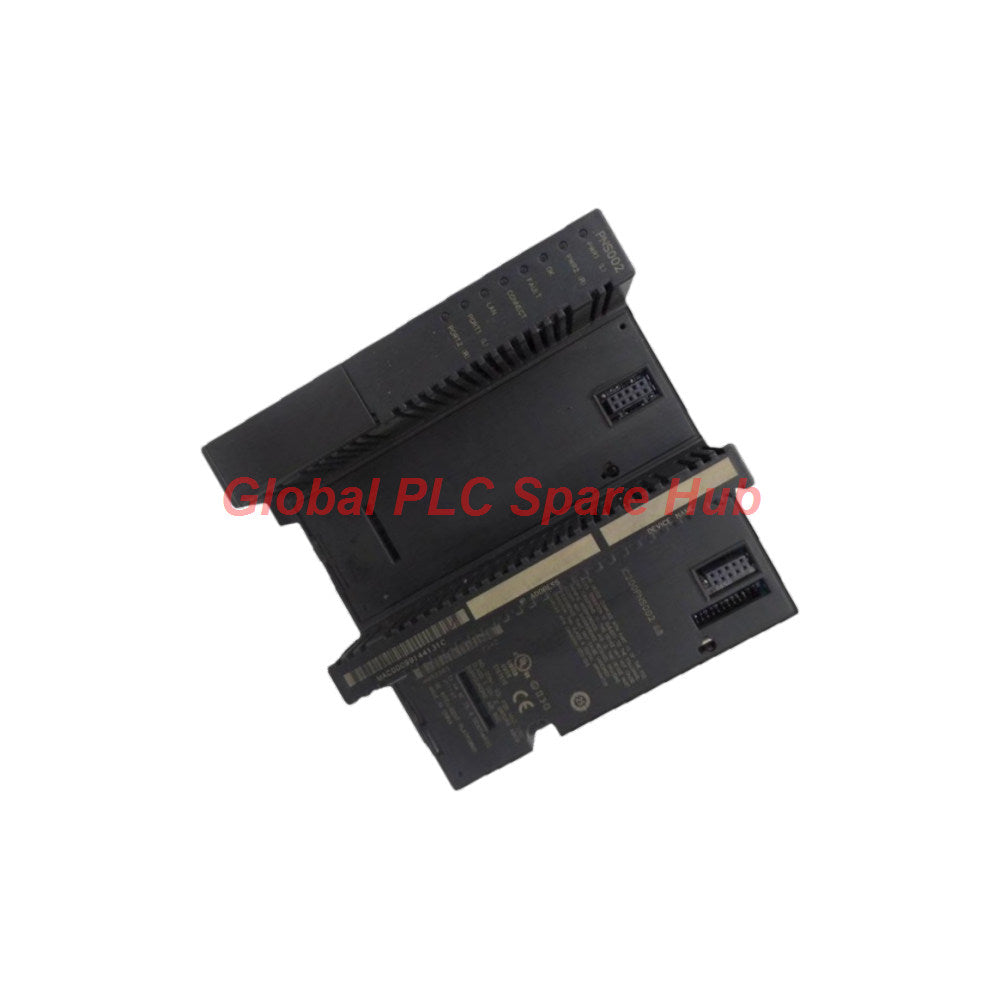

IC200PNS002 وحدة ماسح PROFINET من GE Fanuc VersaMax

Manufacturer: GE Fanuc
Product No.: IC200PNS002
Condition： متوفر بالمخزون
Product Type: وحدة ماسح PROFINET الضوئي
Product Origin: USA
Payment: T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

نظرة عامة على وحدة ماسح PROFINET VersaMax IC200PNS002 من GE Fanuc

تُعد IC200PNS002 وحدة ماسح PROFINET (PNS) من GE Fanuc VersaMax للتواصل عبر شبكة إيثرنت الصناعية. وتوفر منفذي ألياف ضوئية SC-duplex متعددة الأنماط بسرعة 100 ميجابت في الثانية للاتصال بشبكة PROFINET.

تدعم الوحدة تشغيل أجهزة الإدخال/الإخراج (IO-Device) من الفئة A في إصدار PROFINET 2.2. وتعمل مع بنيات التحكم المتوافقة باستخدام Proficy Machine Edition الإصدار 7.0 أو أحدث ووحدة معالجة مركزية RX3i بإصدار برنامج ثابت 7.0 أو أحدث، وفقًا للمعلومات المقدمة.

يمكن للمهندسين تكوين فترات تحديث بيانات الإدخال/الإخراج لـ PROFINET من 1 مللي ثانية إلى 512 مللي ثانية. وتساعد هذه المرونة في مواءمة إعدادات تحديث الشبكة مع متطلبات استجابة العملية وسعة الاتصال.

تتناسب GE Fanuc IC200PNS002 مع التطبيقات الصناعية التي تتطلب روابط شبكة من الألياف الضوئية، وتحديثات إدخال/إخراج قابلة للتكوين، وإمكانية مراقبة الأعطال عبر مؤشرات LED في اللوحة الأمامية.

01 | نظرة سريعة: المزايا الهندسية الرئيسية

اتصال مزدوج بالألياف الضوئية: يدعم منفذا SC-duplex اتصالات الألياف الضوئية متعددة الأنماط بسرعة 100 ميجابت في الثانية.
فترات تحديث قابلة للتكوين: اختر إعداد تحديث بيانات الإدخال/الإخراج من 1 مللي ثانية إلى 512 مللي ثانية.
تكامل PROFINET: يدعم تشغيل أجهزة الإدخال/الإخراج (IO-Device) من الفئة A في إصدار PROFINET 2.2.
دعم برامج الهندسة: يستخدم Proficy Machine Edition الإصدار 7.0 أو أحدث.
متطلب التوافق مع RX3i: يتطلب التطبيق المحدد وحدة معالجة مركزية RX3i بإصدار برنامج ثابت 7.0 أو أحدث.
تشخيص الأعطال عبر اللوحة الأمامية: تساعد مؤشرات LED المهندسين في تقييم الطاقة وسلامة الوحدة ونشاط الشبكة واتصال وحدة التحكم.
نطاق درجات الحرارة الصناعية: يدعم التشغيل من 0 درجة مئوية إلى 60 درجة مئوية بدون مروحة، وفقًا للمواصفات المقدمة.

02 | المواصفات الفنية

العلامة التجارية	GE Fanuc
السلسلة	VersaMax
الطراز / رقم القطعة	IC200PNS002
نوع المنتج	وحدة ماسح PROFINET (PNS)
دعم PROFINET	جهاز إدخال/إخراج (IO-Device) من الفئة A في إصدار PROFINET 2.2
برنامج الهندسة	Proficy Machine Edition الإصدار 7.0 أو أحدث
التوافق المحدد لوحدة المعالجة المركزية	وحدة معالجة مركزية RX3i بإصدار برنامج ثابت 7.0 أو أحدث
منافذ الألياف الضوئية	2 × SC-duplex
نوع الألياف الضوئية	ألياف متعددة الأنماط (MMF)
سرعة المنفذ	100 ميجابت في الثانية لكل منفذ
فترات تحديث الإدخال/الإخراج	1، 2، 4، 8، 16، 32، 64، 128، 256، أو 512 مللي ثانية
متطلب مزود الطاقة	5 فولت تيار مستمر
استهلاك التيار المحدد	1.10 أمبير عند 5 فولت تيار مستمر
استهلاك الطاقة المدرج	حوالي 5 واط في الوصف المقدم؛ يُرجى تأكيد تصنيف الشركة المصنعة لأن 1.10 أمبير عند 5 فولت يساوي 5.5 واط.
درجة حرارة التشغيل	من 0 درجة مئوية إلى 60 درجة مئوية بدون مروحة
الارتفاع	132 مم (5.2 بوصة)
العرض	134 مم (5.28 بوصة)
العمق	لم يُذكر في المواصفات المقدمة
تفاصيل الاعتماد	يُرجى التحقق من الاعتمادات المناسبة من ملصق الوحدة والوثائق الرسمية.

03 | الاتصال بالألياف الضوئية وتصميم الشبكة

توفر IC200PNS002 منفذي ألياف ضوئية SC-duplex متعددة الأنماط بسرعة 100 ميجابت في الثانية. ويمكن أن تساعد روابط الألياف الضوئية في تقليل التعرض للتداخل الكهرومغناطيسي مقارنة بروابط إيثرنت النحاسية.

توافق الموصلات: استخدم موصلات ألياف ضوئية SC-duplex متوافقة ونوع الألياف الضوئية متعددة الأنماط المحدد.
التحقق من الرابط البصري: افحص نظافة الموصلات، واستمرارية الألياف، وميزانية الرابط البصري المناسبة.
تخطيط الشبكة: أكد طوبولوجيا PROFINET المقصودة ودور كل منفذ في تصميم النظام.
تكوين التحديث: اختر إعداد الدورة وفقًا لاستجابة العملية وتكوين وحدة التحكم وحمل الشبكة.

لا تفترض أن المنفذين يوفران تلقائيًا التكرار أو طوبولوجيا حلقية محددة. أكد ترتيبات الشبكة المدعومة في وثائق الشركة المصنعة.

04 | توقيت تحديث PROFINET وأداء التطبيق

توفر الوحدة عشر فترات تحديث قابلة للتكوين لبيانات الإدخال/الإخراج. تؤثر الفترة المختارة على مدى تكرار تبادل النظام لبيانات العملية.

فترة التحديث	اعتبارات هندسية
1–4 مللي ثانية	يُراعى للعمليات المنفصلة السريعة عندما يدعم تكوين الشبكة ووحدة التحكم الكاملة التوقيت المطلوب.
8–32 مللي ثانية	يُراعى للتحكم العام في الآلات وتبادلات الإدخال/الإخراج المنفصلة الروتينية.
64–512 مللي ثانية	يُراعى لإشارات الحالة الأبطأ وتطبيقات المراقبة حيث تكون فترات التحديث الأطول مقبولة.

هذه إرشادات للاختيار وليست تصنيفات أداء مضمونة. يعتمد الاستجابة الفعلية على وحدة التحكم الكاملة والشبكة وتكوين الجهاز والتطبيق.

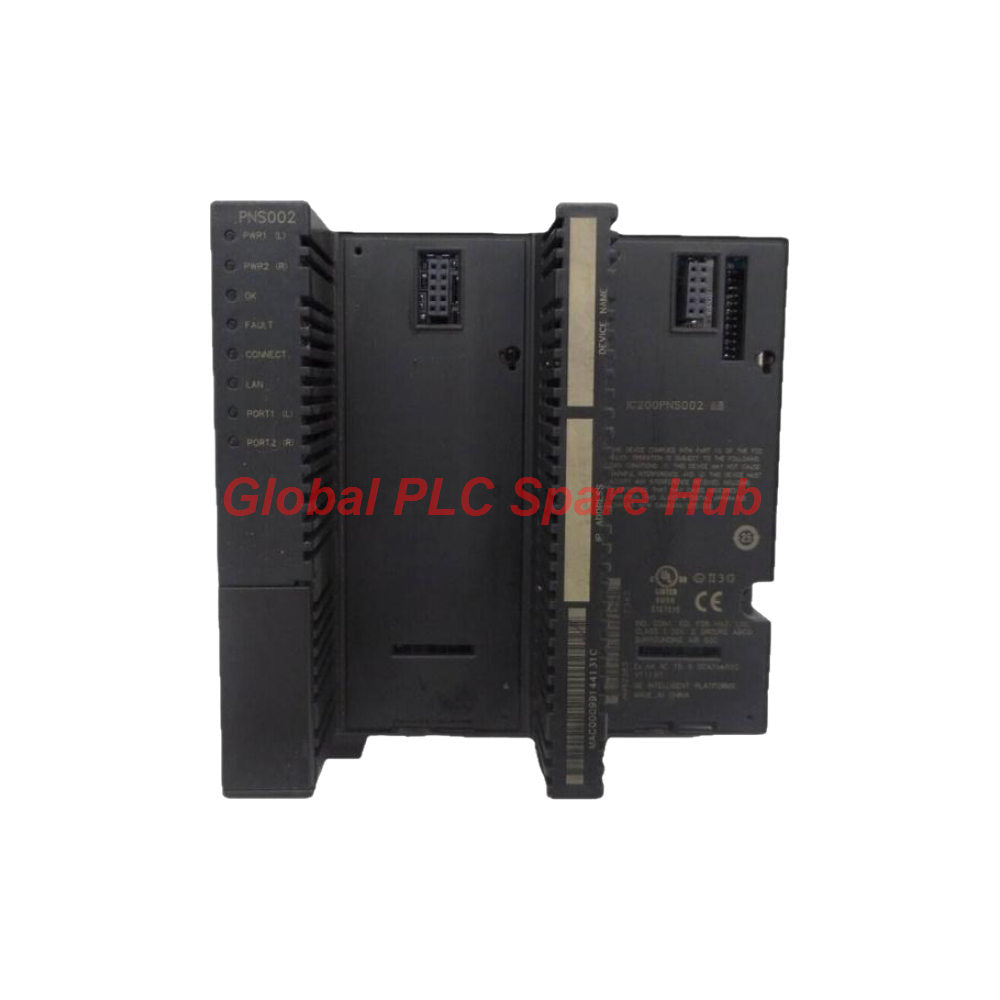

05 | تشخيص الأعطال عبر مؤشرات LED وعزلها

توفر المؤشرات الموجودة في اللوحة الأمامية دلائل مفيدة أثناء بدء التشغيل والتكليف والصيانة. فسر كل مؤشر LED جنبًا إلى جنب مع تشخيصات وحدة التحكم وتكوين الشبكة.

مؤشر LED	الدلالة	الفحص الموصى به
PWR1 / PWR2	أخضر ثابت عند التشغيل	افحص مصدر الطاقة المناسب واتصالات الإمداد إذا غابت الدلالة المتوقعة.
OK	أخضر ثابت أثناء التشغيل العادي	افحص حالة بدء التشغيل وتكوين الوحدة وأعطال الأجهزة المبلغ عنها إذا لم يظهر مؤشر LED التشغيل العادي.
OK	برتقالي وامض عند إعادة التشغيل المذكورة	افحص ما إذا كان إعادة التشغيل التلقائي مكوّنًا وراجع حالة بدء تشغيل الوحدة.
FAULT	مطفأ عادةً بدون وجود حالة تشخيصية لـ PROFINET؛ برتقالي ثابت عند وجود حالة تشخيصية	راجع تشخيصات الماسح والعقدة لتحديد الجهاز أو الوحدة المتأثرة.
CONNECT	برتقالي وامض أثناء بدء التشغيل؛ أخضر ثابت بعد إنشاء الاتصال بوحدة تحكم الإدخال/الإخراج الأساسية	افحص توفر وحدة التحكم واتصال الشبكة وتكوين الجهاز إذا لم يتم إنشاء الاتصال.
CONNECT	وميض برتقالي سريع أثناء تحديثات البرنامج الثابت	اترك إجراء التحديث حتى يكتمل. لا تقطع الطاقة أثناء تحديث البرنامج الثابت النشط.
LAN	يومض أثناء نشاط حزم إيثرنت؛ مطفأ عند عدم النشاط	افحص رابط الألياف الضوئية الفعلي وحركة مرور الشبكة المتوقعة إذا كان الاتصال مفقودًا.

استخدم التعريفات الدقيقة لمؤشرات LED للإصدار المثبت من الأجهزة والبرنامج الثابت. يجب أن يوجه سلوك مؤشر LED عملية استكشاف الأخطاء وإصلاحها، لا أن يحل محل سجلات التشخيص أو القياسات الكهربائية.

06 | سير عمل عملي لاستكشاف الأخطاء وإصلاحها

فشل بدء التشغيل: تحقق من إمداد 5 فولت تيار مستمر المناسب والاتصالات وموضع الوحدة. راجع مؤشرات OK والطاقة.
فشل اتصال وحدة التحكم: افحص وحدة تحكم الإدخال/الإخراج الأساسية ومتطلب برنامج وحدة معالجة RX3i المركزية وتكوين PROFINET ومؤشر LED CONNECT.
لا يوجد نشاط للشبكة: افحص كلا توصيلي الألياف الضوئية ونظافة الموصلات والاستمرارية البصرية ومؤشر LAN.
إنذار تشخيص العقدة: راجع مؤشر LED FAULT وحدد الجهاز أو الوحدة المبلغ عنها في برنامج الهندسة.
تحديثات عملية بطيئة: افحص فترة التحديث المكوّنة وقارنها بمتطلب استجابة العملية.
اتصال متقطع: افحص مسار الألياف الضوئية وحالة الموصلات وتكوين الشبكة وسجل أحداث التشخيص.

قبل استبدال الماسح، أكد أن العطل يتبع الوحدة بدلاً من كابل الألياف الضوئية أو تكوين وحدة التحكم أو جهاز الشبكة المتصل.

07 | قائمة التحقق من التركيب والتكليف

تأكيد الهوية: طابق ملصق الوحدة مع IC200PNS002 وتحقق من بنية النظام المطلوبة.
التحقق من التوافق: أكد متطلبات وحدة معالجة RX3i وإصدار البرنامج الثابت وProficy Machine Edition.
افحص ميزانية الطاقة: راعِ استهلاك التيار المحدد وتحقق من ترتيب الإمداد الصحيح.
قم بإعداد روابط الألياف الضوئية: طابق الموصلات والألياف متعددة الأنماط مع تصميم التركيب.
قم بتركيب الوحدة: اتبع تعليمات أجهزة VersaMax المعتمدة واعزل الطاقة عند الحاجة.
تكوين PROFINET: افحص تحديد الجهاز ومعلمات الشبكة وتكوين وحدة التحكم وتعيينات الإدخال/الإخراج.
ضبط توقيت التحديث: اختر فترة مدعومة مناسبة للعملية والشبكة الكاملة.
التحقق من التشغيل: افحص حالات مؤشرات LED واتصال وحدة التحكم وتبادل بيانات الإدخال/الإخراج وحالة التشخيص.

08 | الأنظمة والمعدات المتوافقة

وحدة PLC RX3i من GE Fanuc: تحدد معلومات التطبيق المقدمة وحدة معالجة RX3i بإصدار برنامج ثابت 7.0 أو أحدث.
بنية GE Fanuc VersaMax: مخصصة لتكامل PROFINET المتوافق مع VersaMax.
Proficy Machine Edition: يُحدد الإصدار 7.0 أو أحدث للهندسة والتكوين.
أجهزة شبكة PROFINET: الأجهزة المناسبة ضمن بنية الشبكة المدعومة وتصميم الاتصال المكوّن.
بنية تحتية للألياف الضوئية متعددة الأنماط: تتطلب موصلات SC-duplex متوافقة ومواصفات الألياف وميزانيات الروابط البصرية.

أكد الإصدار الدقيق للأجهزة والدعم البرمجي الثابت وإصدار برنامج الهندسة وطوبولوجيا النظام قبل طلب بديل. قد تؤدي وحدات VersaMax المماثلة في المظهر إلى وظائف اتصال مختلفة.

09 | التطبيقات الصناعية النموذجية

تصنيع السيارات: ربط معدات التحكم الموزعة ضمن خطوط الإنتاج القائمة على PROFINET.
أنظمة التعبئة والتغليف: تبادل بيانات الإدخال/الإخراج المنفصلة بين أجهزة التحكم المتوافقة ووحدة التحكم المركزية.
مناولة المواد: دعم بنيات التحكم في أنظمة النقل والتحويل القائمة على الشبكة.
المياه ومعالجة مياه الصرف: دمج المعدات البعيدة المتوافقة وإشارات الحالة المنفصلة في نظام قائم على PLC.
أتمتة العمليات: دعم اتصال PROFINET المكوّن بين الأجهزة ومعدات التحكم المتوافقة.
تحديثات الآلات: استبدال ماسح موجود بعد التحقق من البرنامج الثابت والطوبولوجيا واتصالات الألياف وتكوين الإدخال/الإخراج.

10 | رؤية Global PLC Spare HUB

أثناء التكليف، يمكن أن يشبه عطل اتصال الشبكة فشلًا في أجهزة الماسح. يجب على المهندسين فصل مشاكل الطبقة الفيزيائية عن مشاكل التكوين ووحدة التحكم قبل تغيير الوحدات.

مثال ميداني: تتوقف عقدة VersaMax عن تبادل بيانات الإدخال/الإخراج بعد الصيانة. يتم تشغيل الماسح، لكن مؤشر LED CONNECT لا يصل إلى الأخضر الثابت.

افحص مؤشرات الطاقة وأكد استقرار طاقة الوحدة.
افحص كلا توصيلي الألياف الضوئية SC-duplex وتحقق من توصيلات المنافذ المقصودة.
افحص إصدارات برنامج وحدة معالجة RX3i المركزية وبرنامج الهندسة.
راجع تكوين جهاز PROFINET ورسائل تشخيص وحدة التحكم.
أكد فترة التحديث المكوّنة وتحقق من تبادل البيانات بعد عودة الاتصال.

يساعد هذا التسلسل الفنيين على تحديد نطاق العطل قبل استبدال IC200PNS002. سجّل حالات مؤشرات LED ورسائل التشخيص الأصلية قبل إجراء تغييرات في التكوين.

11 | التعبئة والضمان والشحن

المنتج: وحدة ماسح PROFINET IC200PNS002 من GE Fanuc VersaMax.
التعبئة: تغليف واقٍ مناسب للنقل الدولي.
العناصر المشمولة: يتم توريد الوحدة كما هو مذكور في عرض السعر. تتطلب الكابلات والإكسسوارات والمستندات الإضافية تأكيدًا.
الضمان: 12 شهرًا بموجب شروط البيع المتفق عليها.
فحوصات ما قبل الشحن: يمكن تأكيد تحديد الطراز والفحص المتاح أو الفحوصات الوظيفية قبل الإرسال.
الهدف من الإرسال: عادةً خلال 24–48 ساعة بعد تأكيد الطلب، حسب المخزون والتحقق من الدفع.
خيارات البريد السريع: FedEx وUPS وDHL.
دعم عروض الأسعار: تواصل مع Global PLC Spare HUB للحصول على معلومات التوفر والأسعار وتقديرات التسليم.

12 | الأسئلة الشائعة

س1: ما المعلومات التي يجب أن أجمعها قبل استبدال IC200PNS002 في منشأة عاملة؟

سجّل إصدار الوحدة وطراز وحدة المعالجة المركزية وإصدار البرنامج الثابت وإصدار برنامج الهندسة وتكوين الجهاز وطوبولوجيا الألياف ورسائل التشخيص الحالية. قارن هذه التفاصيل بمتطلبات الاستبدال قبل التركيب.

س2: كيف أقيم ما إذا كانت فترة تحديث الإدخال/الإخراج المكوّنة مناسبة؟

قارن الفترة المختارة بمتطلب استجابة العملية وحدود التوقيت لنظام التحكم الكامل. تحقق من السلوك الفعلي أثناء التكليف بدلاً من الاعتماد على الفترة المكوّنة وحدها.

س3: ماذا يجب أن أفحص عندما يتواصل الماسح بشكل متقطع رغم مؤشرات الطاقة الطبيعية؟

افحص موصلات الألياف الضوئية ومسار الكابل وجودة الرابط البصري وتشخيصات وحدة التحكم وتكوين الشبكة. راجع سجلات الأحداث لتحديد ما إذا كان فقدان الاتصال يتبع اضطرابًا فيزيائيًا أو تغييرًا في التكوين.

س4: ما التفاصيل التي تساعد في تمييز IC200PNS002 عن وحدات اتصال VersaMax الأخرى؟

افحص رقم القطعة الكامل وملصق المنتج ونوع المنفذ وبروتوكول الاتصال والدور المقصود للنظام. لا تختار بديلًا لمجرد أنه ينتمي إلى عائلة VersaMax.

س5: ما الذي يجب أن يتحقق منه فريق الصيانة قبل تحديد موعد لاستبدال الماسح؟

أكد المخزون وتوقيت التسليم والبرنامج الثابت والبرنامج المتوافقين وملفات التكوين الاحتياطية ومتطلبات موصلات الألياف الضوئية وإجراء الإيقاف المعتمد. خطط لاتصال ما بعد الاستبدال والتحقق من الإدخال/الإخراج قبل إعادة المعدات إلى الخدمة.
