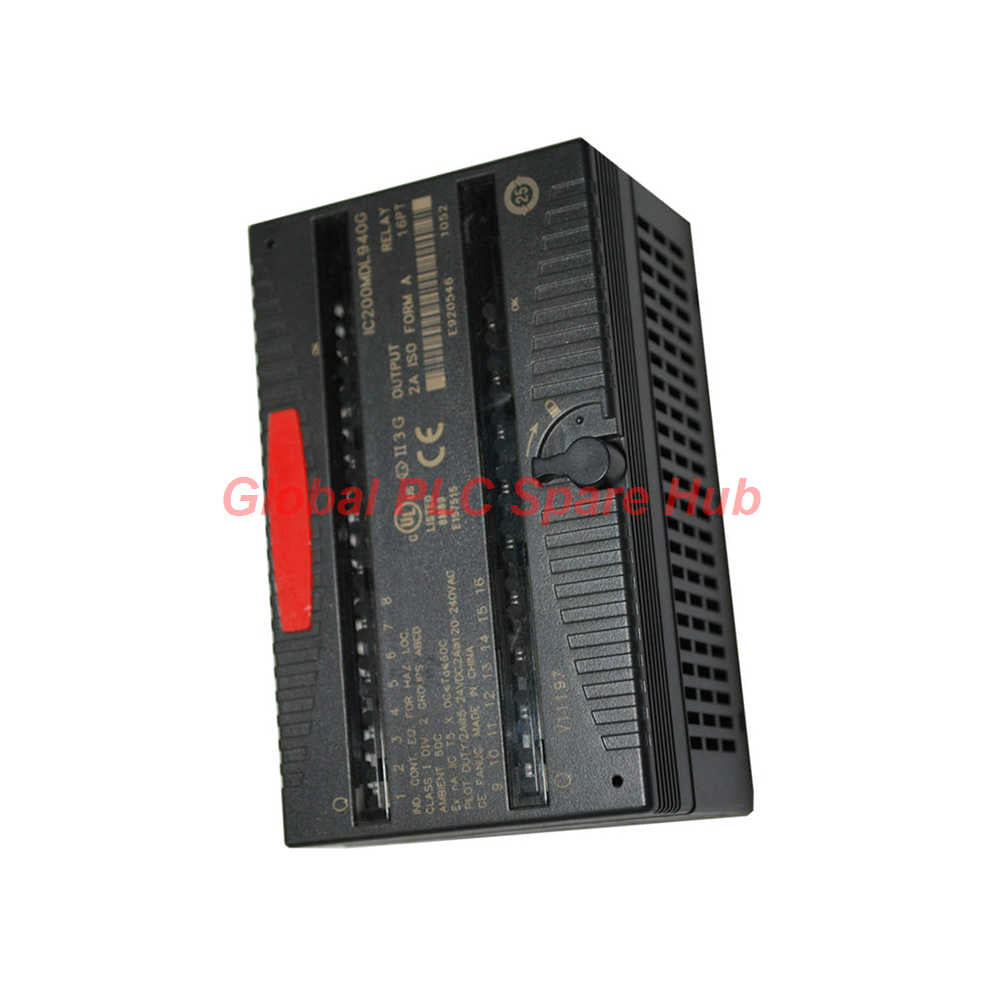

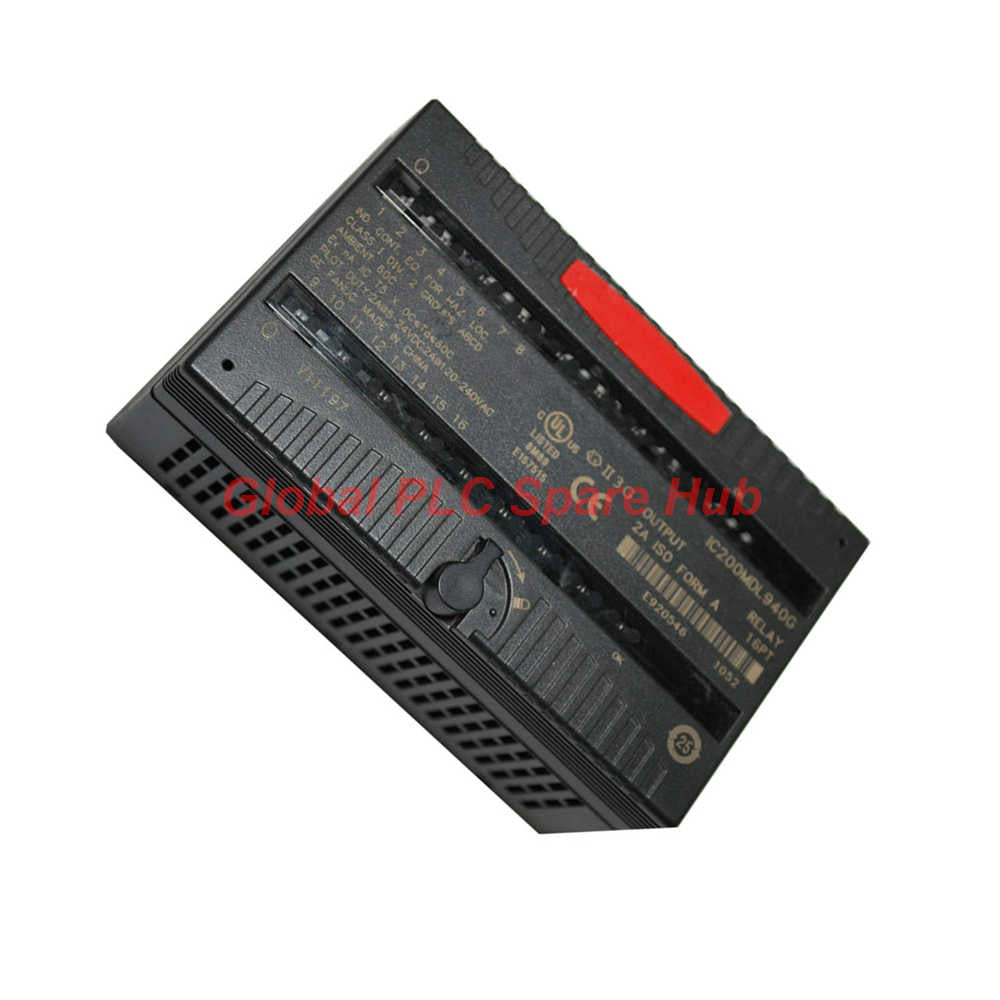

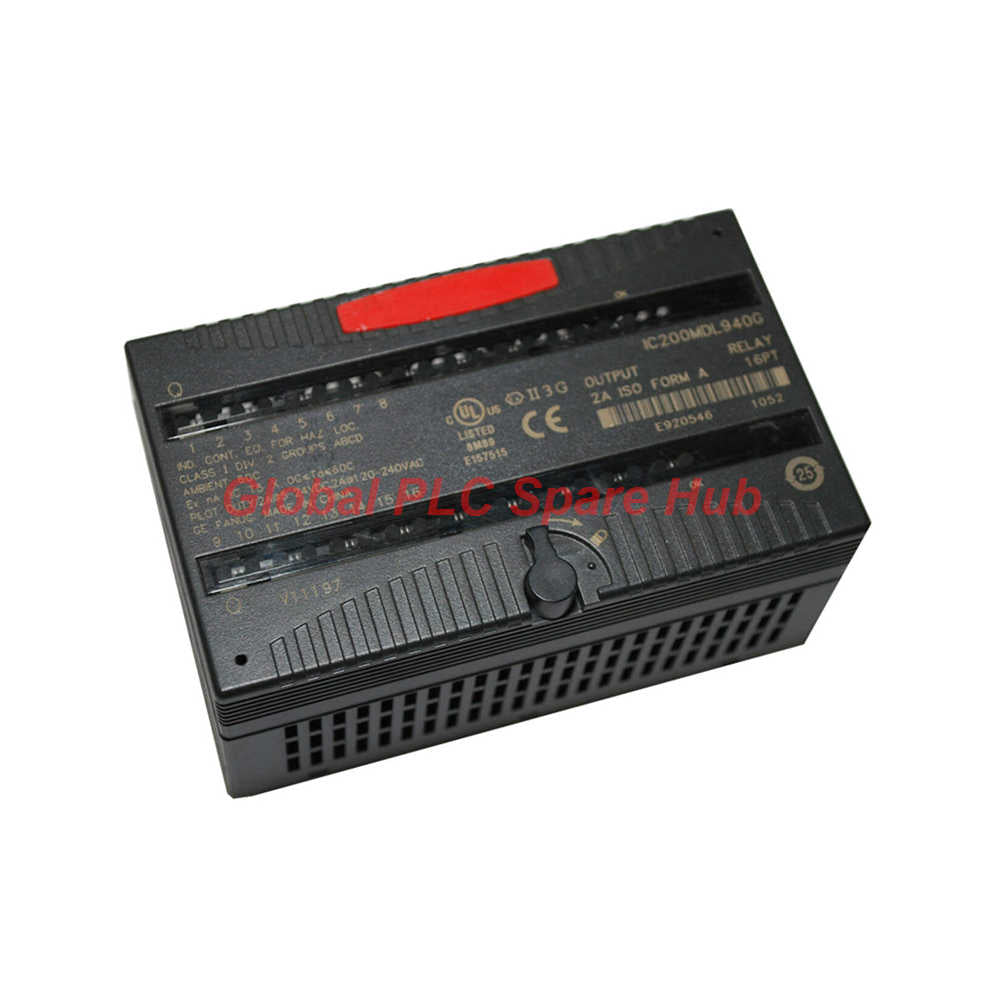

IC200MDL940 وحدة ترحيل GE VersaMax 16 نقطة إخراج معزول

نظرة عامة فنية: تبديل التتابع عالي الكثافة

يُعد IC200MDL940 معيارًا لتوجيه الإشارة المرن ضمن نظام الإدخال/الإخراج VersaMax. صُممت هذه الوحدة للبيئات الصناعية الصعبة، وتوفر 16 جهة اتصال تتابع من النوع A (مفتوحة عادةً) معزولة بشكل فردي. من خلال التخلص من قيود النقطة المشتركة، يتيح IC200MDL940 للمهندسين ربط قنوات الإخراج المنفصلة بمجالات جهد مختلفة في وقت واحد - بدءًا من حلقات التحكم بالتيار المستمر ذات الجهد المنخفض إلى دوائر الطاقة بالتيار المتردد ذات الجهد العالي.

المواصفات الهندسية

• المصنع: Emerson Automation (GE Intelligent Platforms سابقًا)
• رقم القطعة: IC200MDL940
• كثافة القناة: 16 نقطة معزولة
• تكوين جهة الاتصال: نوع A (N.O.) سبيكة فضية
• قدرة التبديل (مقاومة): 2.0 أمبير (5-265 فولت تيار متردد / 5-30 فولت تيار مستمر)؛ 0.2 أمبير (31-125 فولت تيار مستمر)
• تصنيف العزل: 1500 فولت تيار متردد (60 ثانية) عزل أرضي للإطار
• درجة حرارة التشغيل: 0 درجة مئوية إلى 60 درجة مئوية
• أقصى تردد للتبديل: 20 دورة/دقيقة (حمل حثي)
• مؤشرات الحالة: مؤشرات LED فردية للقناة
• الحماية الداخلية: لا توجد صمامات داخلية (تتطلب حماية خارجية)

الخدمات اللوجستية وضمان التشغيل

• الضمان: يشمل ضمان أداء شامل لمدة 12 شهرًا.
• كفاءة الشحن: شحن سريع عالمي عبر FedEx أو UPS أو DHL.
• المعالجة: إرسال الطلبات السريع خلال 24-48 ساعة.

رؤية Global PLC Spare HUB

في Global PLC Spare HUB، نرى IC200MDL940 يستخدم بشكل متكرر في تحديث أنظمة الإرث. قوته الأساسية هي "الاستقلالية الكهربائية". على عكس وحدات الحالة الصلبة، توفر هذه الوحدة القائمة على التتابع عزلًا حقيقيًا بفجوة هوائية مادية، مما يحمي منطق PLC الحساس الخاص بك من الارتفاعات المفاجئة عالية الطاقة الناتجة عن الأحمال الصناعية الثقيلة.

التطبيقات الموصى بها: التحكم في صمامات الملف اللولبي، وموصلات بادئ تشغيل المحرك، ومصابيح الإشارة، ومصفوفات التتابع الوسيطة.

إمكانية التشخيص: توفر مؤشرات LED المدمجة في اللوحة الأمامية تأكيدًا بصريًا فوريًا للحالة لكل من القنوات الـ 16، مما يسهل استكشاف الأخطاء وإصلاحها بسرعة في الموقع دون الحاجة إلى معدات اختبار إضافية.

الأسئلة الشائعة للمحترفين

س: لماذا لا يوجد تيار تسرب في هذه الوحدة مقارنة بالإدخال/الإخراج القائم على الترانزستور؟
ج: نظرًا لأن IC200MDL940 يستخدم جهات اتصال تتابع ميكانيكية مادية، فإن حالة "إيقاف التشغيل" هي فصل كهربائي كامل. هذا يزيل "الجهد الشبحي" الذي غالبًا ما يلاحظ في مخرجات الترياك أو الترانزستور في الأحمال عالية المعاوقة.

س: عند اختيار حمل لهذه الوحدة، ما هو السبب الأكثر شيوعًا للتآكل المبكر لجهة الاتصال؟
ج: استخدام الوحدة لتبديل الأحمال عالية الحث دون مخمدات خارجية أو صمامات ثنائية الارتداد. على الرغم من أنها مصنفة لـ 20 دورة في الدقيقة، فإن القوس الكهربائي أثناء الفصل عالي الحث يقلل بشكل كبير من عمر جهات الاتصال المصنوعة من سبيكة الفضة.

س: هل يمكنني توصيل قناة واحدة بـ 24 فولت تيار مستمر وأخرى بـ 240 فولت تيار متردد؟
ج: بالتأكيد. الميزة الفريدة لهذه الوحدة هي العزل الفردي لجميع النقاط الـ 16. طالما أنك تحترم الخلوص العازل لأسلاكك، يمكن لكل نقطة أن تعمل بأمان على مصدر طاقة مختلف.

س: هل هذه الوحدة قابلة للتبديل السريع في رف VersaMax قيد التشغيل؟
ج: بينما تدعم بنية VersaMax بعض التبديل السريع، نوصي بفصل مصدر طاقة الحمل الخارجي المتصل بكتلة الأطراف قبل إزالة الوحدة لمنع حدوث قوس كهربائي عند دبابيس اللوحة الخلفية.

س: دليل اختيار الخبراء: متى يجب أن أفضّل IC200MDL940 على وحدة إخراج ترانزستور؟
ج: اختر وحدة التتابع هذه عندما تتطلب مرونة جهد عالية أو عزلًا كهربائيًا. اختر وحدات الترانزستور فقط إذا كان تطبيقك يتطلب تعديل عرض النبضة عالي السرعة (PWM) أو تبديلًا متكررًا للغاية يتجاوز حد 20 دورة في الدقيقة لوحدة التتابع هذه.
