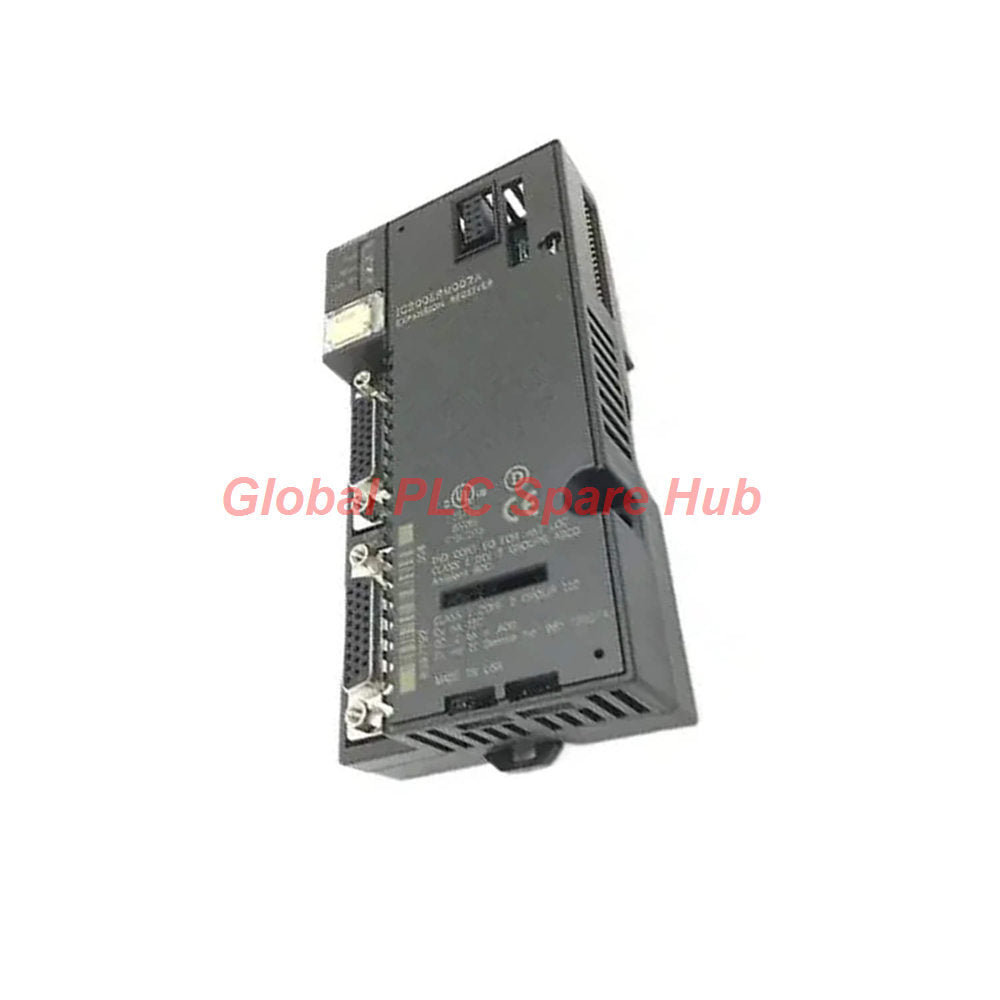

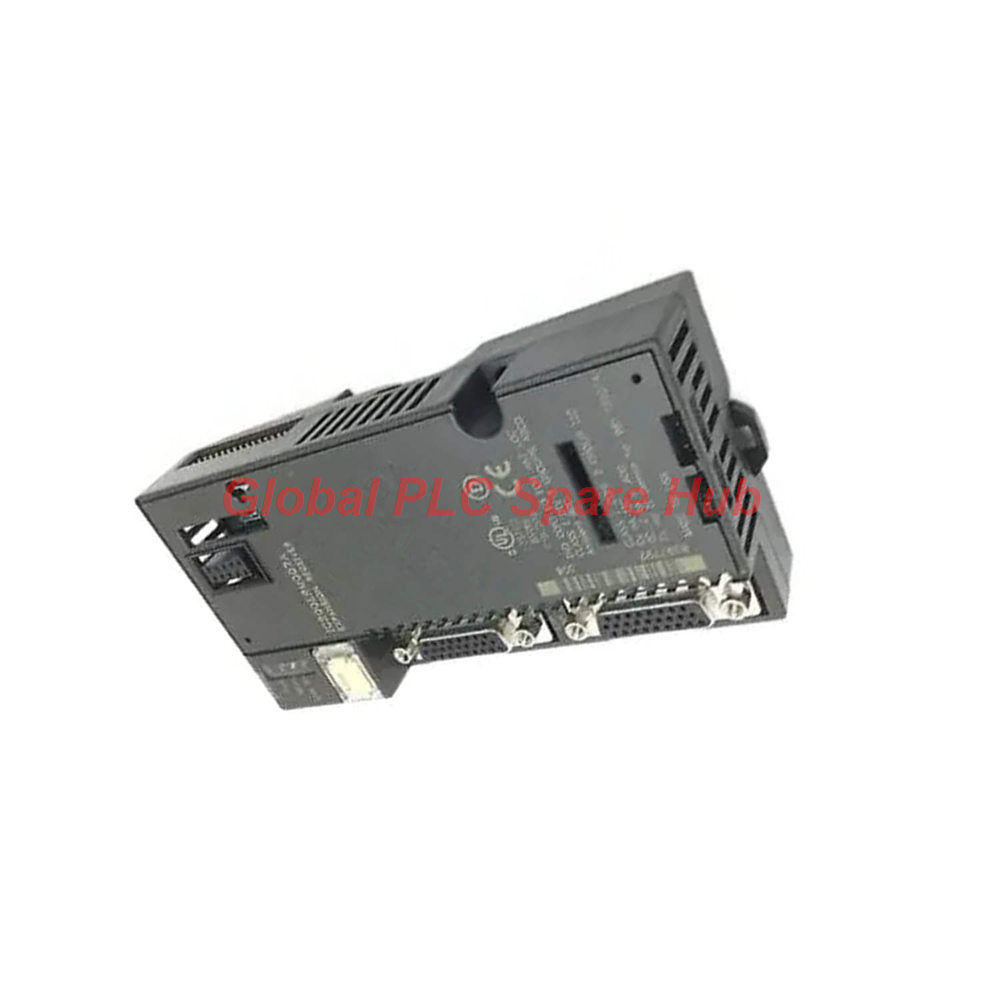

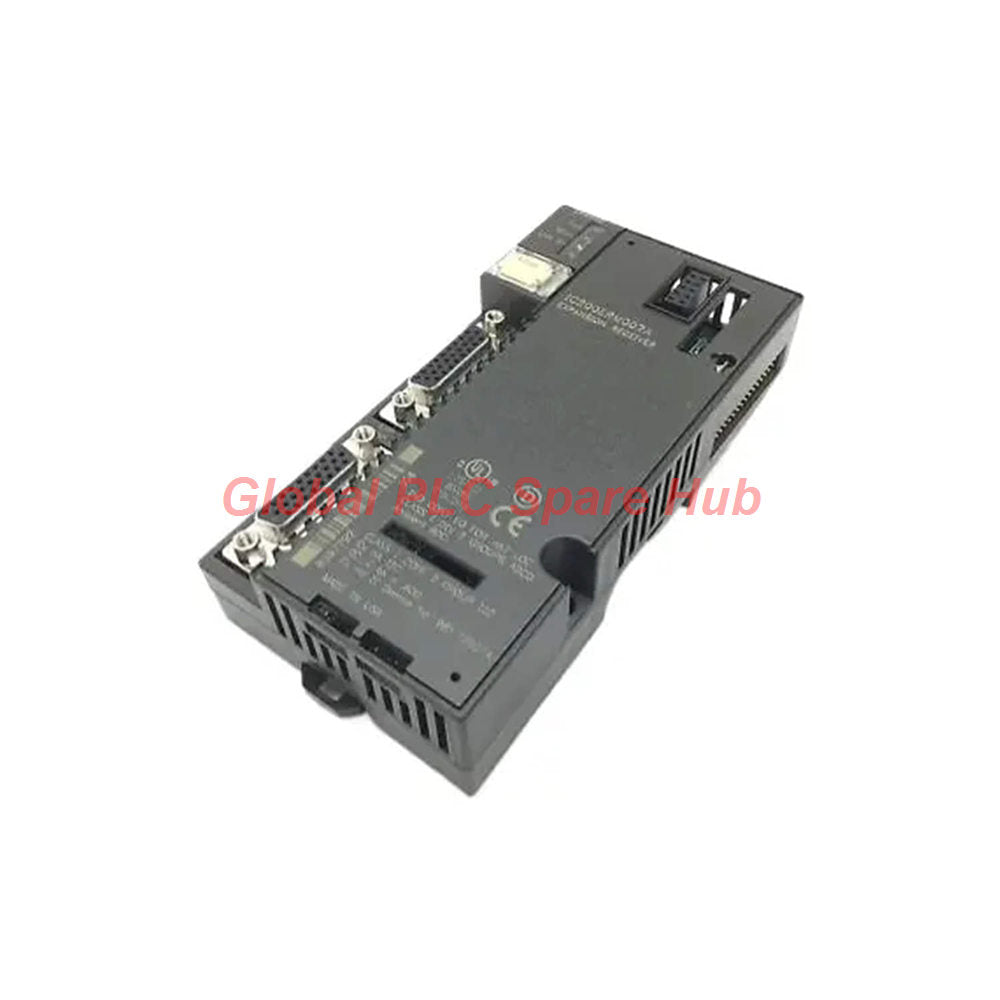

IC200ERM002 مستقبل توسعة فيرسا ماكس من جنرال إلكتريك فانوك

نظرة عامة على الدقة الهندسية

يُعدّ IC200ERM002 حلقة وصل حيوية في سلسلة GE Fanuc VersaMax، حيث يعمل كوحدة مستقبل توسعة غير معزولة. تم تصميم هذه الوحدة لتوسيع نطاق بنية PLC الخاصة بك، وتسمح بتكوينات رفوف متعددة متطورة - تدعم ما يصل إلى 7 رفوف تحتوي كل منها على 8 وحدات. سواء تم نشرها في إعداد أحادي الطرف للتحكم المحلي أو تطبيق متعدد الرفوف للمعالجة الموزعة، يضمن IC200ERM002 معدلات نقل بيانات سلسة تصل إلى 5 ميجابت في الثانية. إنه حل قوي لزيادة كثافة الإدخال/الإخراج مع الحفاظ على تزامن صارم عبر حلقات التحكم الصناعية المعقدة.

مصفوفة الأداء الفني

• العلامة التجارية / السلسلة: GE Fanuc (GE Intelligent Platforms) / VersaMax
• رقم الموديل: IC200ERM002
• نوع الوحدة: مستقبل توسعة
• سعة النظام: حتى 7 رفوف (8 وحدات لكل رف)
• سرعة نقل البيانات: 2.765 ميجابت في الثانية إلى 5 ميجابت في الثانية
• الاتصال: منفذان أنثى D-shell بـ 26 سنًا
• طاقة اللوحة الخلفية: 3.3 فولت (20 مللي أمبير) / 5 فولت (70 مللي أمبير)
• حدود الكابل: 50 قدمًا (متعدد الرفوف) / 3.3 قدمًا (أحادي الطرف)
• مؤشر الحالة: 3 مؤشرات LED مدمجة

رؤية Global PLC Spare HUB

في Global PLC Spare HUB، نعتبر IC200ERM002 حجر الزاوية لتوسيع إمكانيات VersaMax PLC. يشير مراجعتنا الفنية إلى أن هذه الوحدة مستقرة بشكل استثنائي في التطبيقات ذات النطاق الترددي العالي. نوصي بهذا المستقبل لخلايا التصنيع الموزعة حيث يجب فصل الإدخال/الإخراج ماديًا عن رف وحدة المعالجة المركزية الرئيسي. إن قدرتها على العمل كجسر بين الرفوف المتباينة تجعلها فعالة للغاية لتحديث الأنظمة القديمة التي تتطلب مراقبة رقمية أو تناظرية موسعة دون الحاجة إلى إصلاح شامل لوحدة التحكم.

التشخيصات وملاءمة التطبيق

• قدرة التشخيص: توفر ثلاثة مصابيح LED مدمجة رؤية فورية لحالة الاتصال وصحة الطاقة، مما يقلل بشكل كبير من وقت التوقف أثناء تشغيل النظام أو الأعطال في الأجهزة.
• ملاءمة التطبيق: مثالي لأتمتة خطوط التجميع، ومجموعات التحكم في الآلات، وأنظمة المراقبة البيئية واسعة النطاق حيث يكون توسيع الإدخال/الإخراج المعياري مطلوبًا.
• استراتيجية التكامل: تأكد دائمًا من ربط مصدر الطاقة أو حامل تعزيز الطاقة بشكل صحيح بمصدر الإمداد الرئيسي لاستيعاب متطلبات استهلاك التيار لجميع الرفوف اللاحقة.

اللوجستيات وضمان الجودة

• الشحن: إرسال سريع عبر FedEx أو UPS أو DHL خلال 24-48 ساعة.
• الضمان: ضمان المصنع القياسي لمدة 12 شهرًا لجميع العيوب الوظيفية.
• التعبئة والتغليف: حماية صناعية مضادة للكهرباء الساكنة لتسليم آمن في جميع أنحاء العالم.

الأسئلة الشائعة من الخبراء المتخصصين

كيف أستكشف أخطاء فقدان الاتصال بين الرفوف؟
تحقق من سلامة كابل D-shell أولاً. إذا كانت مصابيح LED الثلاثة المدمجة غير نشطة، فتحقق من جهد اللوحة الخلفية (3.3 فولت/5 فولت) للتأكد من أن معزز الطاقة يتم تزويده بشكل صحيح.

هل يمكنني استخدام IC200ERM002 في نظام بأنواع I/O VersaMax مختلطة؟
نعم، هذه الوحدة شفافة لأنواع I/O المتصلة بالرفوف، بشرط الالتزام الصارم بعدد الرفوف والحدود الكلية لطول الكابل.

ما أهمية تصنيف "غير معزول"؟
يعني ذلك أن المسار المشترك للعودة مشترك عبر ناقل التوسعة؛ بالنسبة للتطبيقات ذات الضوضاء الكهربائية العالية المحتملة، تأكد من التأريض الصحيح لهيكل جميع الرفوف.

دليل الاختيار: تنفيذ متعدد الرفوف مقابل أحادي الطرف؟
استخدم التنفيذ متعدد الرفوف (حتى 50 قدمًا) لتخطيطات الآلات الموزعة، والتنفيذ أحادي الطرف (3.3 قدمًا) للتوسعات المحلية عالية السرعة حيث تكون الكمون المنخفض أمرًا بالغ الأهمية.

هل من الممكن تبديل الوحدات المتصلة عبر هذا المستقبل بشكل سريع؟
بينما يسهل المستقبل نفسه التوسيع، ارجع دائمًا إلى ورقة بيانات الوحدة المحددة المتصلة برف التوسعة؛ تدعم معظم وحدات I/O VersaMax التبديل السريع، ولكن سلامة طاقة النظام أمر بالغ الأهمية.
