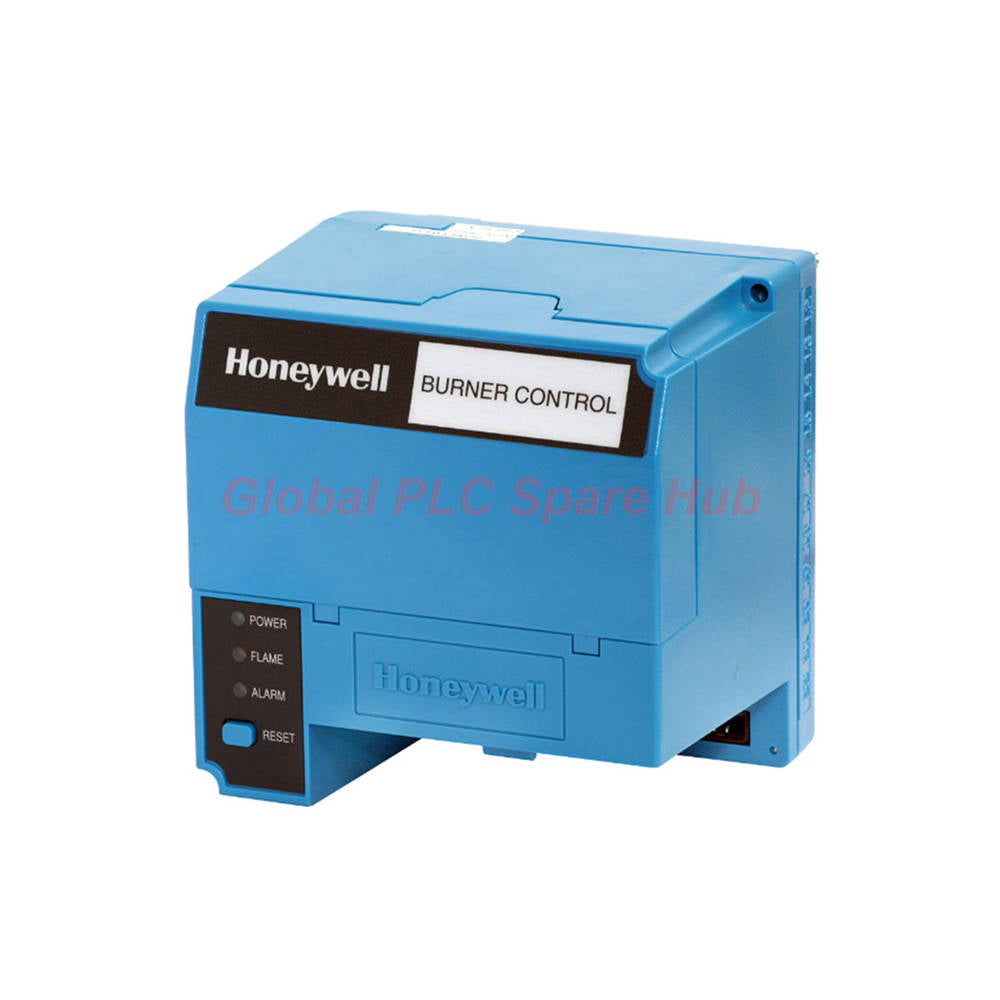

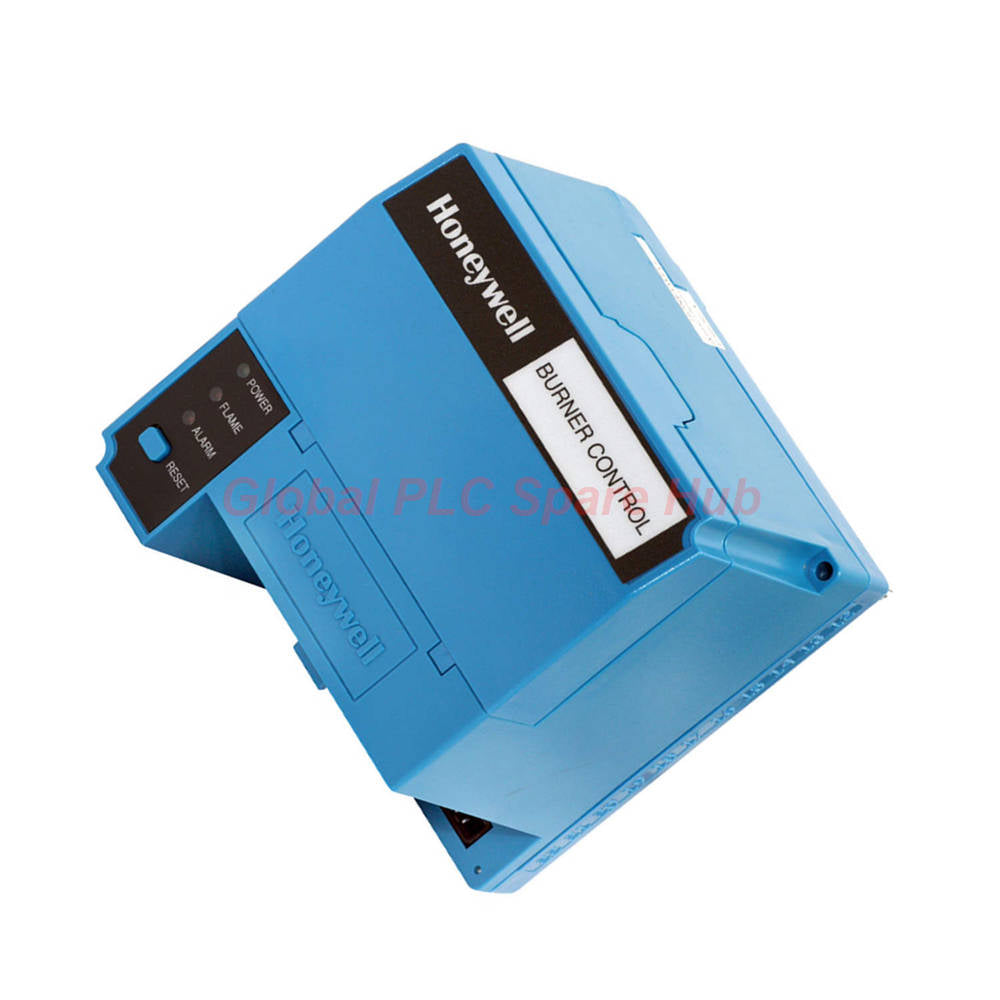

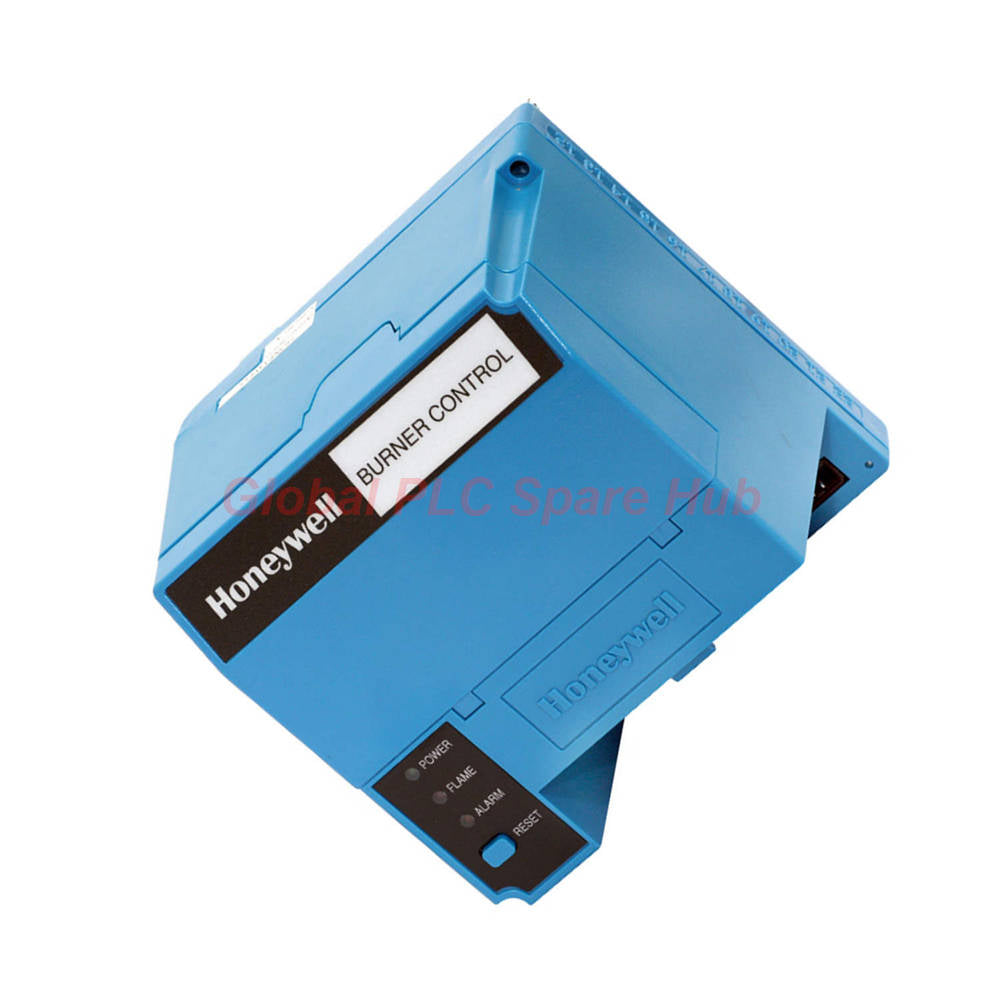

وحدة إدارة الشعلة سلسلة RM7800 من Honeywell طراز RM7840G1014/U

نظرة عامة على المنتج

ينتمي Honeywell RM7840G1014 إلى نظام إدارة الموقد المتقدم من سلسلة RM7800. تدعم وحدة التحكم البرمجي هذه أنظمة الاحتراق الصناعية التي تتطلب إشرافًا مستقرًا على اللهب وتحكمًا موثوقًا في التسلسل.

توفر الوحدة إدارة دقيقة لبدء تشغيل الموقد، والإشراف على تدفق الهواء، ومراقبة اللهب، وتشخيص الإغلاق. وهي تدعم تطبيقات الإشعال المتقطع ووظائف التحقق من تدفق الهواء القابلة للتحديد.

يعمل RM7840G1014/U مع قواعد Honeywell الفرعية العالمية، ومضخمات اللهب، وبطاقات مؤقت التنقية. يعمل التصميم على تحسين كفاءة التشغيل وتبسيط إجراءات الصيانة.

تُناسب الوحدة بيئات التدفئة الصناعية المتطلبة التي تتطلب سلامة تشغيل مستمرة وأداءً موثوقًا لحماية اللهب.

رؤية Global PLC Spare HUB

يعمل Honeywell RM7840G1014 بشكل موثوق في تطبيقات تسلسل الموقد المعقدة. يقدر المهندسون منطق الإشراف المستقر على اللهب والتكامل المرن لتوقيت التنقية.

تدعم الوحدة خيارات متعددة لمضخم اللهب. تُبسط هذه الميزة التكامل مع هياكل الاحتراق المختلفة.

تُقلل إمكانية التشخيص وقت استكشاف الأخطاء وإصلاحها أثناء التشغيل والصيانة الميدانية. كما أن الهيكل المعياري يُبسط عمليات الاستبدال.

تُناسب هذه الوحدة التحكم الغلايات الصناعية، والمؤكسدات الحرارية، والأفران، وأفران المعالجة الحرارية، وأنظمة تسخين العمليات التي تتطلب معايير سلامة عالية.

سيناريوهات التطبيق النموذجية

• أنظمة حرق الغاز الصناعية
• إدارة احتراق الغلايات التجارية
• معدات المعالجة الحرارية
• أفران وصناعات التعدين الصناعية
• أنظمة تسخين البتروكيماويات
• معدات التجفيف والمعالجة
• أنظمة أتمتة تسخين العمليات
• تطبيقات إدارة الموقد متعدد المراحل

المواصفات الفنية

• العلامة التجارية: Honeywell
• الموديل: RM7840G1014
• السلسلة: سلسلة RM7800
• نوع الوحدة: وحدة تحكم برمجة الموقد
• جهد الإدخال: 120 فولت تيار متردد (+10% / -15%)
• استجابة التردد: 50/60 هرتز ±10%
• وظيفة التحكم: إدارة الموقد بكامل وظائفه
• فترة تثبيت اللهب التجريبي: 4 ثوانٍ أو 10 ثوانٍ
• فترة تثبيت اللهب الرئيسي: 10 ثوانٍ، 15 ثانية، 30 ثانية، أو متقطع
• توقيت التنقية اللاحقة: 15 ثانية
• التحكم في التنقية المسبقة: تُدار بواسطة مؤقت التنقية ST7800A
• إنهاء الشرارة المبكر: نعم، يمكن تحديده لمدة 5 ثوانٍ
• فحص تدفق الهواء: يمكن للمستخدم تحديده
• صمام الإشعال التجريبي للمرحلة الثانية: يمكن تحديده
• نوع الإشعال التجريبي: إشعال متقطع
• مراقبة القفل البيني: إشراف القفل البيني الجاري
• قدرة القياس: تسلسل حماية اللهب وإشراف الموقد
• الحساسية: توافق إشارة اللهب العالية مع مضخمات Honeywell
• الخطية: تحكم في التسلسل المنطقي المستقر
• الدقة: إدارة تسلسل التوقيت الدقيق
• استقرار التشغيل: مصمم لبيئات الاحتراق الصناعية
• التسامح البيئي: مقاومة اهتزاز 0.5 جيجا
• مقاومة EMI: متوافق مع FCC Part 15 Class B
• درجة حرارة التخزين: -40 درجة مئوية إلى +60 درجة مئوية
• الأبعاد: 127 × 127 × 133 ملم مع Q7800A
• العمق الممتد: 155 ملم مع Q7800B
• الوزن: 0.8 كجم

معلومات التوافق

• متوافق مع القاعدة الفرعية العالمية لأسلاك Honeywell Q7800A
• متوافق مع القاعدة الفرعية العالمية لأسلاك Honeywell Q7800B
• يدعم مضخم إشارة اللهب R7847
• يدعم مضخم إشارة اللهب R7848
• يدعم مضخم إشارة اللهب R7849
• يدعم مضخم إشارة اللهب R7851
• يدعم مضخم إشارة اللهب R7852
• يدعم مضخم إشارة اللهب R7861
• يدعم مضخم إشارة اللهب R7886
• يتطلب بطاقة مؤقت التنقية ST7800A Plug-in

إرشادات التثبيت

• افصل طاقة النظام قبل التثبيت.
• ثبّت الوحدة على قواعد Honeywell الفرعية المتوافقة.
• تحقق من توصيل الأسلاك الطرفية قبل تنشيط النظام.
• تأكد من تكوين مفتاح تدفق الهواء أثناء الإعداد.
• تحقق من توافق بطاقة مؤقت التنقية قبل بدء التشغيل.
• استخدم تأريضًا مستقرًا للطاقة للحماية من التداخل.
• تأكد من التهوية المناسبة للخزانة أثناء التشغيل.
• اتبع لوائح سلامة الاحتراق المحلية.

مزايا التشغيل والصيانة

• يُبسط التصميم المعياري الاستبدال الميداني.
• يُحسن الوصول السريع للتشخيص كفاءة الصيانة.
• تدعم وظائف التوقيت القابلة للتحديد تكوينات الموقد المرنة.
• يُقلل منطق التسلسل الواضح أخطاء التشغيل.
• يُحسن الإشراف المتكامل على السلامة موثوقية التشغيل.
• تُقلل مراقبة اللهب المستقرة حالات الإغلاق غير الضرورية.
• يُقلل الهيكل القابل للتوصيل وقت التوقف عن الصيانة.

قدرات التشخيص

• يُراقب حالة تسلسل بدء تشغيل الموقد
• يدعم اكتشاف فشل اللهب
• يوفر تشخيصات إشراف تدفق الهواء
• يكتشف حالات الشذوذ في حالة القفل البيني
• يدعم التحقق من توقيت الإشعال
• يُحسن دقة استكشاف الأخطاء وإصلاحها أثناء التشغيل
• يُعزز كفاءة الصيانة الوقائية

معلومات الشهادة

• مُعترف به كجزء من UL، ملف رقم MP268
• معتمد من CSA، ملف رقم LR95329-3
• متوافق مع FCC Part 15 Class B
• معتمد من Factory Mutual
• مقبول CSD-1
• مقبول Swiss RE

قائمة التعبئة

• 1 × وحدة تحكم الموقد Honeywell RM7840G1014
• 1 × تأكيد فحص المنتج
• 1 × تغليف صناعي آمن

معلومات الشحن

• يشحن في غضون 24-48 ساعة بعد تأكيد الطلب
• التسليم العالمي متاح
• تشمل خيارات البريد السريع FedEx و UPS و DHL
• يشمل تغليف التصدير الصناعي الواقي
• يتم توفير معلومات التتبع بعد الشحن

شروط الضمان

• يشمل ضمان لمدة 12 شهرًا
• يغطي الضمان عيوب التصنيع
• الدعم الفني متاح خلال فترة الضمان
• مساعدة احترافية بعد البيع

الأسئلة الشائعة

• ماذا تتحكم وحدة RM7840G1014؟
  تُدير الوحدة تسلسل الموقد، والإشراف على اللهب، والتحقق من تدفق الهواء، ومنطق سلامة الاحتراق.
• ما الأنظمة التي تستخدم هذه الوحدة بشكل شائع؟
  تستخدم الغلايات الصناعية، والأفران، والمؤكسدات الحرارية، وأنظمة الاحتراق التجارية هذه الوحدة بشكل شائع.
• هل تدعم الوحدة تعديل توقيت التنقية؟
  نعم. تُدير بطاقة مؤقت التنقية ST7800A وظائف توقيت التنقية المسبقة القابلة للتكوين.
• هل يمكن لهذه الوحدة العمل مع مضخمات اللهب المختلفة؟
  نعم. تدعم عدة نماذج من مضخمات اللهب من Honeywell لتكامل التطبيقات المرن.
• كيف يمكن للمهندسين تقليل مشاكل فشل الإشعال؟
  التحقق من جودة التأريض، وإعدادات مفتاح تدفق الهواء، وتوصيلات الإشعال، وتوافق مضخم اللهب.
• ما الذي يسبب إغلاق اللهب غير الضروري؟
  تتسبب إشارات اللهب الضعيفة، أو التأريض غير المستقر، أو إعدادات تدفق الهواء غير الصحيحة عادةً في أحداث الإغلاق.
• ما الذي يجب على المستخدمين التحقق منه قبل استبدال الوحدة؟
  تأكيد تصنيفات الجهد، وتوافق المضخم، ونوع القاعدة الفرعية، وتكوين مؤقت التنقية.
• كيف يختار المهندسون وحدة التحكم الصحيحة من سلسلة RM7800؟
  مطابقة توقيت التنقية، وتكوين الإشعال التجريبي، ونوع الإشراف على اللهب، ومتطلبات تسلسل الموقد.
• هل هذه الوحدة مناسبة للتشغيل الصناعي المستمر؟
  نعم. تدعم الوحدة إدارة الاحتراق المستقرة في البيئات الصناعية المتطلبة.
