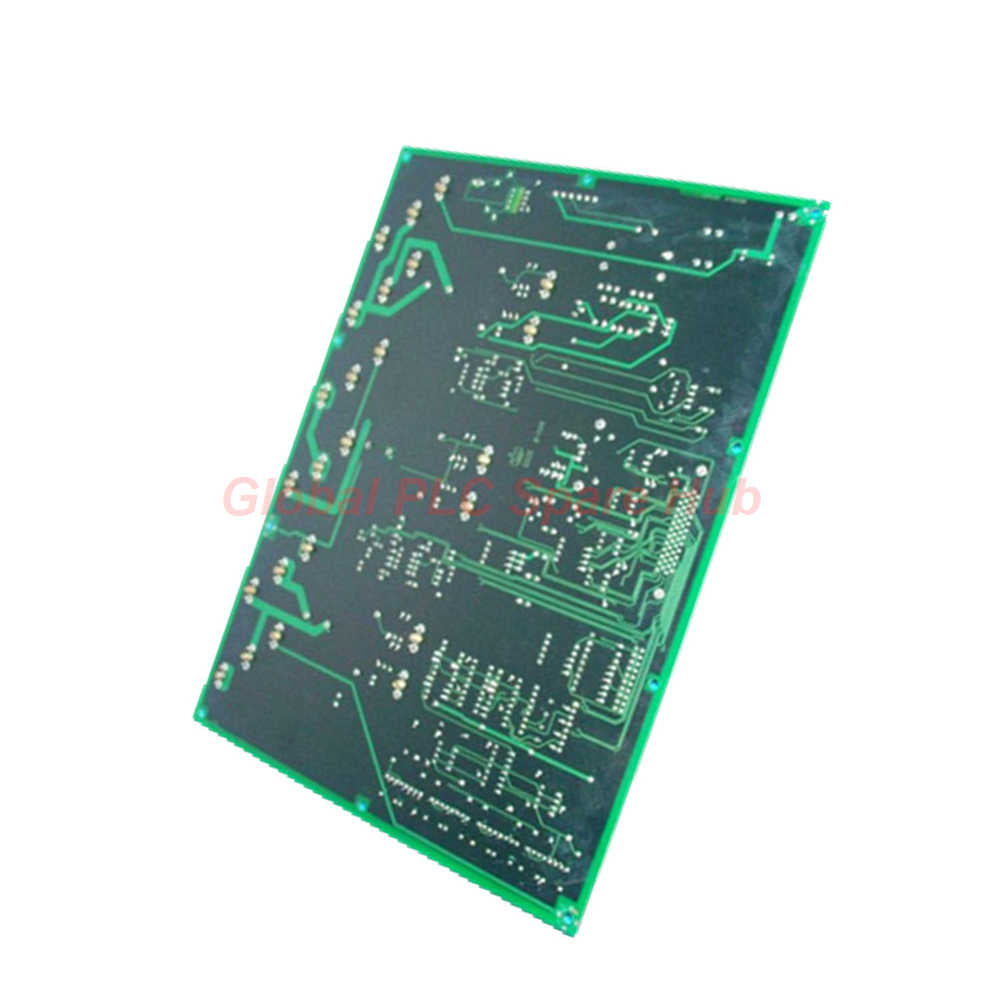

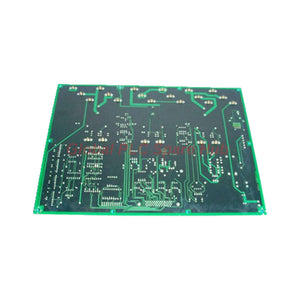

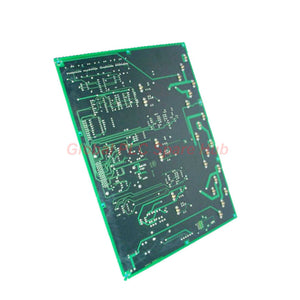

GE IS200GGXIG1AFE وحدة التحكم بالبوابة البصرية من سلسلة Mark VI IGCT

دقة هندسية: IS200GGXIG1AFE

يُعدّ IS200GGXIG1AFE عبارة عن لوحة مصدر حمل موسعة عالية الأداء مصممة لبنية التحكم GE Mark VI. تعمل هذه الوحدة كجسر حاسم بين إلكترونيات الطاقة عالية الجهد وأنظمة التحكم المثبتة على الرف. من خلال تحويل إشارات التحكم الكهربائية RS422 إلى نبضات قوية من الألياف الضوئية، تُمكّن من توجيه عالي السرعة لأجهزة التبديل IGCT. تم تصميم بنيتها خصيصًا لإدارة ما يصل إلى اثني عشر جهازًا للطاقة، مما يضمن التزامن والعزل عبر تجميعات جسور الطاقة المعقدة.

مصفوفة الأداء الفني

• الشركة المصنعة: جنرال إلكتريك
• رقم القطعة: IS200GGXIG1AFE
• السلسلة: Mark VI Speedtronic
• الوظيفة: مصدر حمل موسع / واجهة بوابات الألياف البصرية
• توافق الجهاز: لوحات BICI، BPII، و GDPA
• تحويل الإدخال: RS422 (كهربائي) إلى ألياف بصرية
• السعة: يدعم ما يصل إلى 12 جهاز طاقة
• التكوين: متوفر بتنسيقات Simplex أو Triple Redundant
• أجهزة التشخيص: 14 نقطة اختبار (TP)، 9 مصابيح LED للحالة
• بيئي: مغلف بمادة عازلة للحماية الصناعية

رؤية Global PLC Spare HUB

في Global PLC Spare HUB، نحدد IS200GGXIG1AFE كحماية أساسية لجسور الطاقة عالية الجهد. يعتبر دمجها لأقسام التأريض لكل من الدوائر "الهادئة" و "الضوضائية" تحفة فنية في تخفيف الضوضاء، وهو أمر ضروري للحفاظ على نبضات تبديل IGCT مستقرة. نوصي بهذا لمهندسي الصيانة الذين يشرفون على منصات إثارة المولدات الثقيلة وتحويل الطاقة. إنه فعال بشكل خاص للأنظمة التي تخضع لترقيات تحكم حديثة وعالية السرعة حيث يكون انتشار الإشارة الخالي من التداخل الكهرومغناطيسي إلزاميًا.

قدرة التشخيص والنشر

• المراقبة التشخيصية: توفر مصابيح LED ونقاط الاختبار الموجودة على اللوحة رؤية مباشرة لحالة البوابات، وصحة مصدر الطاقة، وسلامة حلقة الاتصال.
• سيناريوهات التطبيق: ضرورية في توليد الطاقة الكهربائية، ومحركات المحركات الصناعية واسعة النطاق، وأنظمة تحويل الطاقة التي تستخدم جسور طاقة IGCT عالية التيار.
• عزل الإشارة: يوفر عزلًا عالي الجهد، مما يحمي رف اللوحة الحساس من الاندفاعات أو الأعطال المحتملة من جانب الجسر.

لوجستيات الخدمة والضمان

• الشحن السريع: توزيع آمن عبر FedEx أو UPS أو DHL.
• الإرسال: يتم المعالجة في غضون 24-48 ساعة لتقليل وقت توقف النظام.
• الضمان: محمي بضمان الجودة القياسي لمدة 12 شهرًا ضد عيوب المكونات.

الأسئلة الشائعة المهنية ودليل الاختيار

ما الذي يشير إلى فشل في رابط بوابات الألياف البصرية؟
عادةً ما يظهر الفشل كتغيير في حالة الإضاءة على مصابيح LED التشخيصية باللوحة، بالتزامن مع خطأ في بوابات الجسر في واجهة المستخدم الرسومية Mark VI الخاصة بك. افحص موصلات الألياف البصرية بحثًا عن ضعف الإشارة أو التلف المادي.

هل يمكنني استخدام هذه اللوحة لإعداد تحكم Simplex؟
نعم، تم تصميم اللوحة لتكون قابلة للتكوين لكل من معماريات التحكم Simplex و Triple Redundant. تحقق من أسلاك اللوحة الخلفية لنظامك قبل التثبيت.

لماذا تم تجهيز اللوحة بأقسام تأريض منفصلة؟
تعتبر أقسام LCOM (الهادئة) و DCOM (الصاخبة) حاسمة لفصل مسارات عودة مستوى المنطق الحساس عن تيارات العودة عالية الطاقة، مما يمنع تشويه الإشارة داخل رف اللوحة.

كيف يجب علي التعامل مع اللوحة أثناء الاستبدال؟
تكون المكونات السطحية حساسة للغاية للتفريغ الكهروستاتيكي. استخدم دائمًا سوار تأريض للمعصم وقم بتخزين الوحدة في حقيبة مضادة للكهرباء الساكنة إذا لم يتم تركيبها فورًا في الرف.

دليل الاختيار: تحديد الإصدار الصحيح؟
يعتمد IS200GGXIG1AFE على الإصدار. قم دائمًا بمقارنة معرف التجميع في وحدتك القديمة للتأكد من أن فتحات التثبيت ومخارج الموصلات تتطابق مع إعداد اللوحة الخلفية الحالية، حيث قد تحتوي الإصدارات على تعديلات طفيفة في التصميم.

أفضل ممارسات التثبيت

• دورة الطاقة: تأكد من إيقاف تشغيل خزانة التحكم تمامًا قبل إزالة براغي التثبيت.
• محاذاة الأجهزة: استخدم الغسالات النجمية والمباعدات المعدنية المضمنة للحفاظ على التأريض الصحيح للشاسيه.
• إدارة الكابلات: قم بتأمين كابلات الألياف البصرية بعناية لتجنب الكسور الدقيقة، مع التأكد من أن الاتصال بلوحات BICI/BPII مثبت بالكامل.
• التنظيف: لا تقم أبدًا بتنظيف منافذ الألياف البصرية بالهواء المضغوط أو المذيبات؛ استخدم فقط المناديل البصرية المعتمدة لضمان الوضوح.
