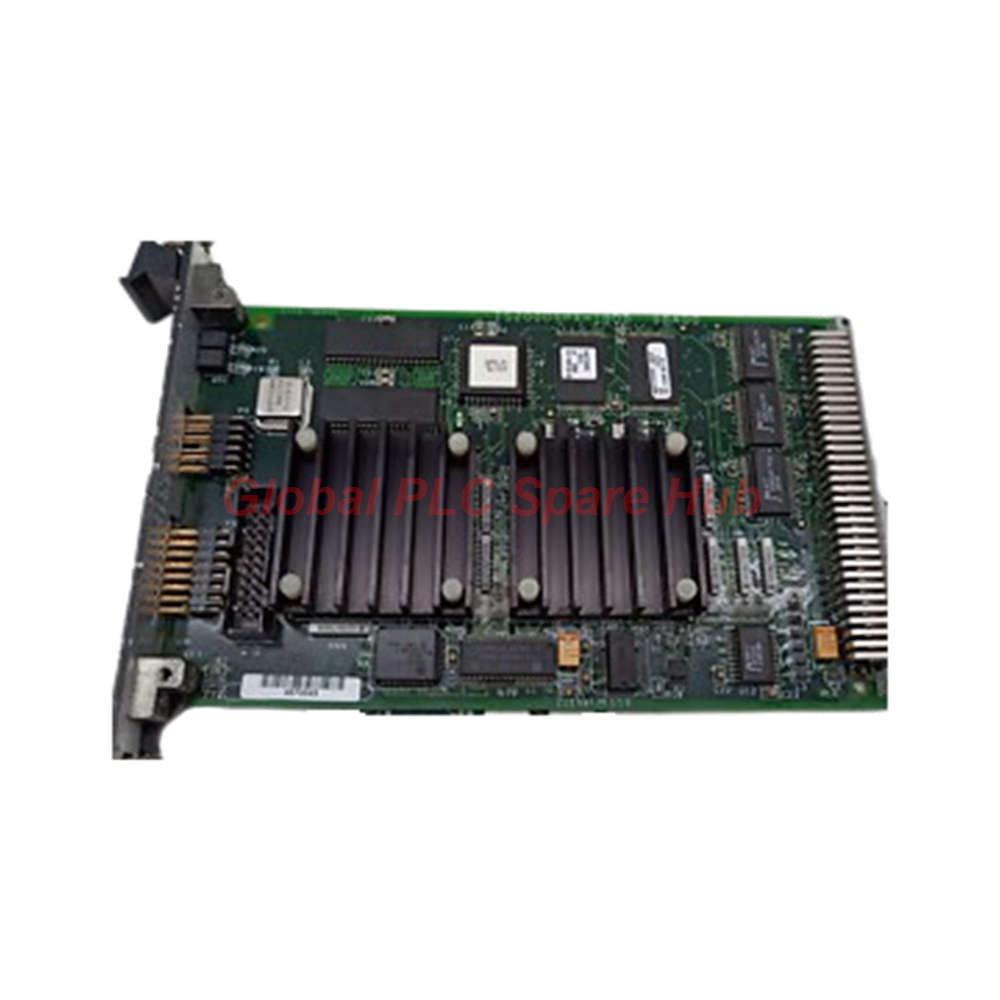

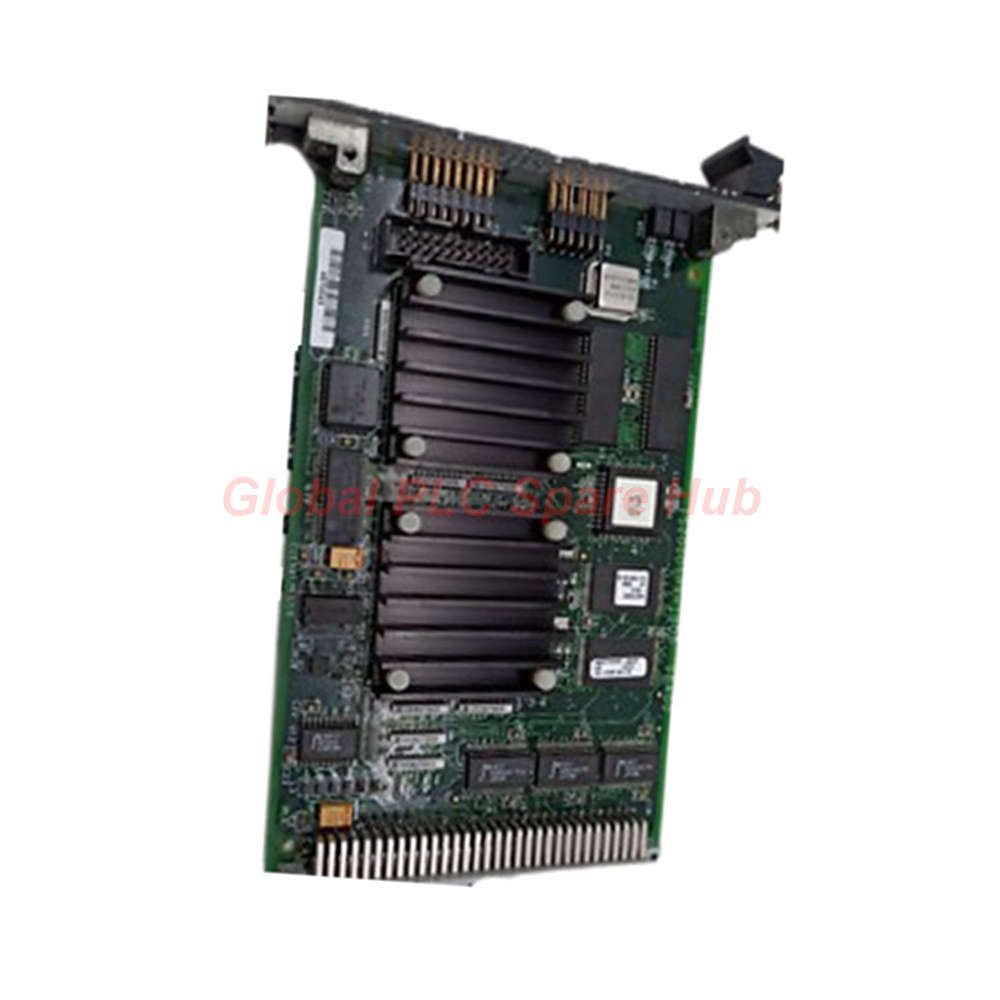

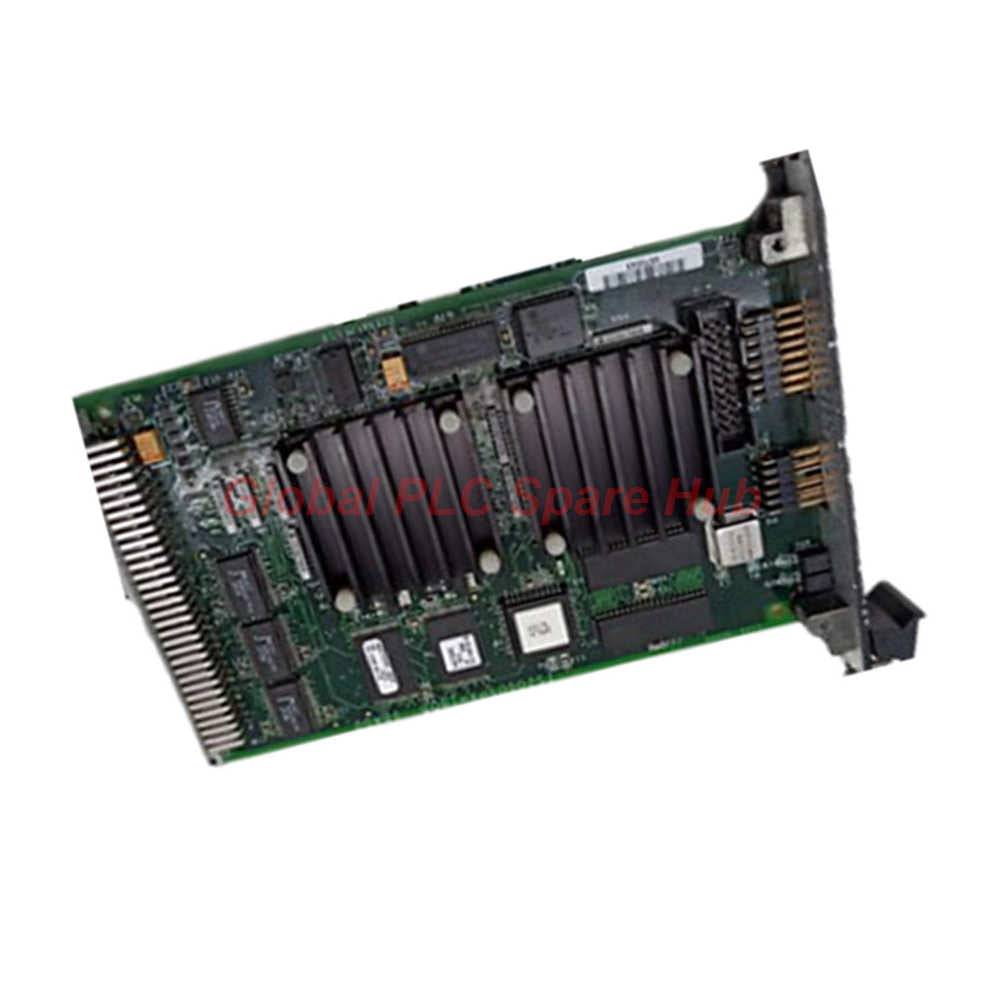

GE IS200DSPXH1BBD وحدة معالج الإشارة الرقمية لسلسلة الابتكار

نظرة عامة هندسية: IS200DSPXH1BBD

تعمل لوحة IS200DSPXH1BBD كمركز معالجة ذكي للغاية لبنيات محركات الأقراص من سلسلة جنرال إلكتريك EX2100 وسلسلة الابتكار. تم تصميم هذه لوحة التحكم حول معالج الإشارة الرقمية (DSP) بسرعة 60 ميجاهرتز، وتدير المهام الهامة في الوقت الفعلي، بما في ذلك تتابع الجسور، وتنظيم المحرك، والتحكم في مجال المولد. يدمج تصميمها منطقًا مخصصًا معقدًا داخل دائرة متكاملة محددة التطبيق (ASIC) على اللوحة، مما يسهل المزامنة عالية السرعة للحلقات الداخلية والتطبيق.

مصفوفة الأداء الفني

• الشركة المصنعة: جنرال إلكتريك
• رقم الجزء: IS200DSPXH1BBD
• السلسلة: EX2100 / سلسلة الابتكار
• سرعة المعالج: 60 ميجاهرتز
• مراجعة لوحة الدوائر المطبوعة (PCB): B (مراجعة ISBus الأولى)
• مجموعة الذاكرة: فلاش (التمهيد/السجل)، NVRAM (المعلمات)، RAM (التنفيذ)، إضافة فقط (معرف المراجعة)
• الاتصال: لوحة خلفية DIN ذات 128 سنًا (P1)، P5 (المحاكي)، P6 (شاشة الهندسة)
• معالجة المقاطعات: INT0 (تجاوز سعة المكدس)، INT1 (الحلقة الداخلية)، INT2/3 (قابل للتكوين)
• الطلاء: طلاء صناعي مطابق

نظرة عامة على مركز Global PLC Spare HUB

في Global PLC Spare HUB، نصنف IS200DSPXH1BBD كعنصر تحكم عالي الدقة. إن قدرتها على التعامل مع الاتصال التسلسلي المتزامن عبر ISBus يجعلها لا غنى عنها لتنسيق المحركات المتعددة. بالنسبة للمهندسين، تكمن قوة اللوحة في مؤقت المراقبة المتوقع واكتشاف تجاوز سعة المكدس، مما يوفر حماية حيوية ضد تعليق النظام في بيئات تنظيمية عالية التردد. نوصي بهذه اللوحة لأنظمة الإثارة الحيوية حيث لا يمكن التنازل عن استقرار الحلقة في الوقت الفعلي.

القدرة التشخيصية والنشر

• الحالة المرئية: تغذية راجعة مزدوجة من مصابيح LED. DS1 أحمر لأعطال الأجهزة؛ DS2 أخضر لنبض التشغيل (ثابت = توقف المعالج، وميض = طبيعي، مطفأ = خطأ إعادة الضبط).
• التطبيقات المستهدفة: أنظمة إثارة المولدات كبيرة الحجم، ومنظمات المحركات الصناعية الثقيلة، ووحدات التحكم في تتابع الجسور متعددة المحركات.
• المراقبة: يتيح منفذ المراقبة P6 للفنيين الاتصال مباشرة بتيار DSP التسلسلي المتزامن لتحليل الشبكة والإشارة على مستوى عميق.

لوجستيات الخدمة والضمان

• الشحن العالمي: تسليم سريع عبر FedEx وUPS وDHL.
• الوفاء: تتم معالجة الطلبات وشحنها في غضون 24-48 ساعة.
• الضمان: مدعوم بضمان جودة شامل لمدة 12 شهرًا.

الأسئلة الشائعة المهنية ودليل الاختيار

هل من الضروري إعادة تكوين دائرة ASIC الموجودة على اللوحة بعد الاستبدال؟
لا، منطق ASIC مبرمج بشكل ثابت أو مدفوع بالبرامج الثابتة. ومع ذلك، يجب عليك التحقق من تنزيل رمز التطبيق ومعلمات التكوين بشكل صحيح عبر منفذ الأداة بعد التثبيت.

هل يمكنني فصل DSPX عن لوحة EISB دون مشكلة؟
نعم، اللوحات معيارية ماديًا. ومع ذلك، تأكد من نظافة دبابيس موصل DIN وخلوها من الأكسدة قبل إعادة توصيلها للحفاظ على سلامة الإشارة.

لماذا يضيء مصباح DS2 الأخضر بشكل ثابت بدلاً من الوميض؟
يشير مصباح LED الأخضر الثابت إلى توقف DSP. يشير هذا عادةً إلى عدم تطابق البرامج الثابتة أو تعليق على مستوى المنطق أثناء تسلسل التمهيد. تحقق من إصدار صورة تمهيد FLASH الخاص بك.

أي نوع من الذاكرة يجب أن أعطيه الأولوية لتخزين التكوين؟
تُخصص NVRAM لمعلمات موقعك المحددة. تأكد دائمًا من مزامنة مسار بيانات وحدتك مع NVRAM أثناء بدء التشغيل لتجنب استخدام إعدادات المصنع الافتراضية.

دليل الاختيار: ما الذي يميز اختلافات المجموعة H؟
يملي اختلاف المجموعة (H) مجموعات ميزات الأجهزة المحددة أو خصائص التوقيت لسلسلة الابتكار. طابق دائمًا رقم جزء الاستبدال الخاص بك تمامًا مع تكوين الأجهزة الحالي.

أفضل ممارسات النشر

• استخدم دائمًا موصل اللوحة الخلفية P1 لتعيين الذاكرة، مع التأكد من تثبيت الواجهة ذات 128 سنًا بالكامل.
• عند البرمجة عبر منفذ محاكي P5، تأكد من أن النظام في حالة غير متصلة بالإنترنت لمنع إخراج الإشارة غير المنتظم.
• احتفظ باللوحة داخل عبوتها الأصلية المضادة للكهرباء الساكنة حتى لحظة التثبيت بالضبط لمنع تلف المعالج بسرعة 60 ميجاهرتز بسبب التفريغ الكهروستاتيكي.
