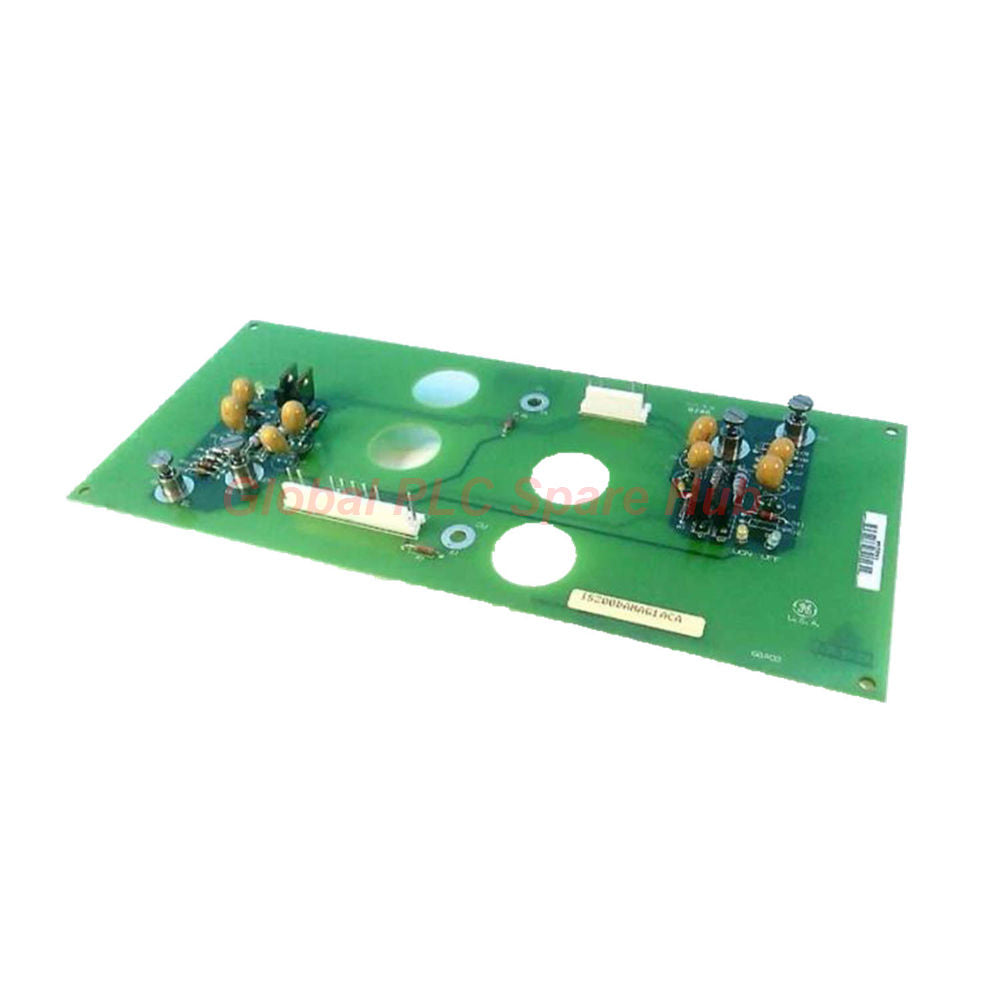

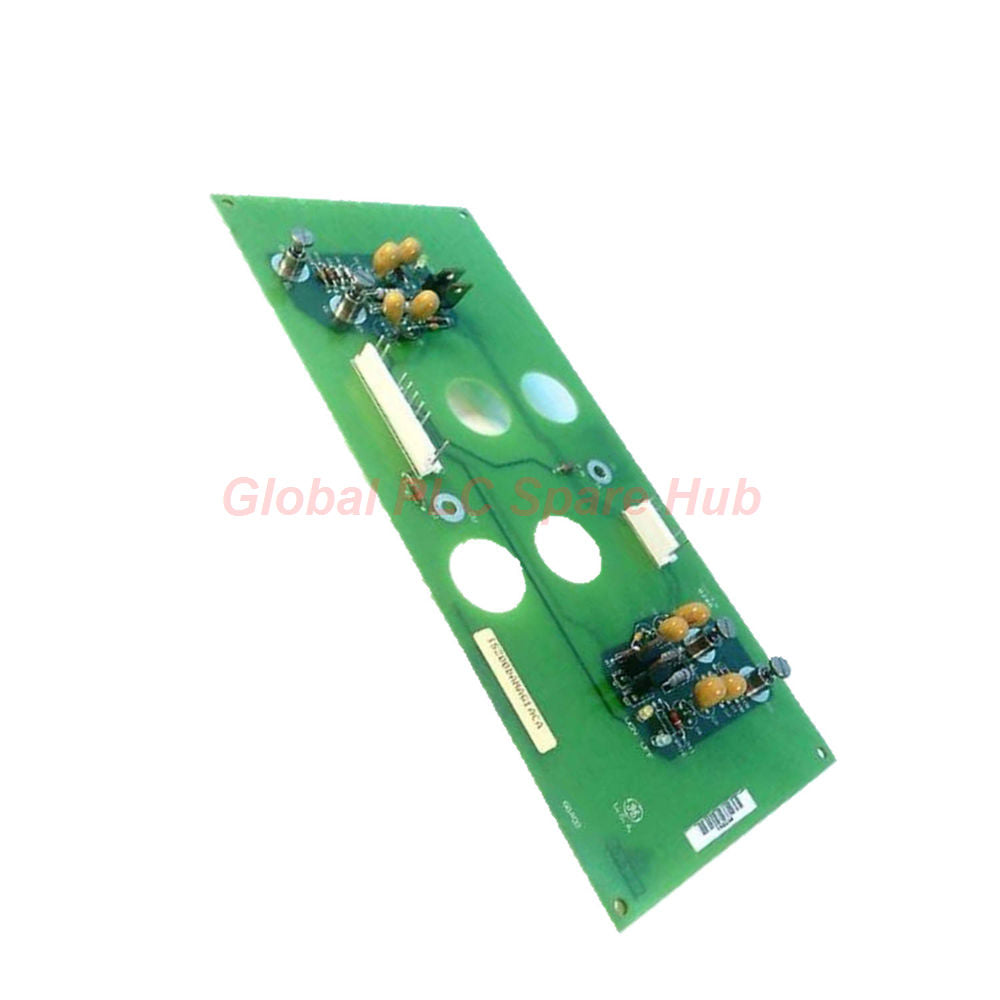

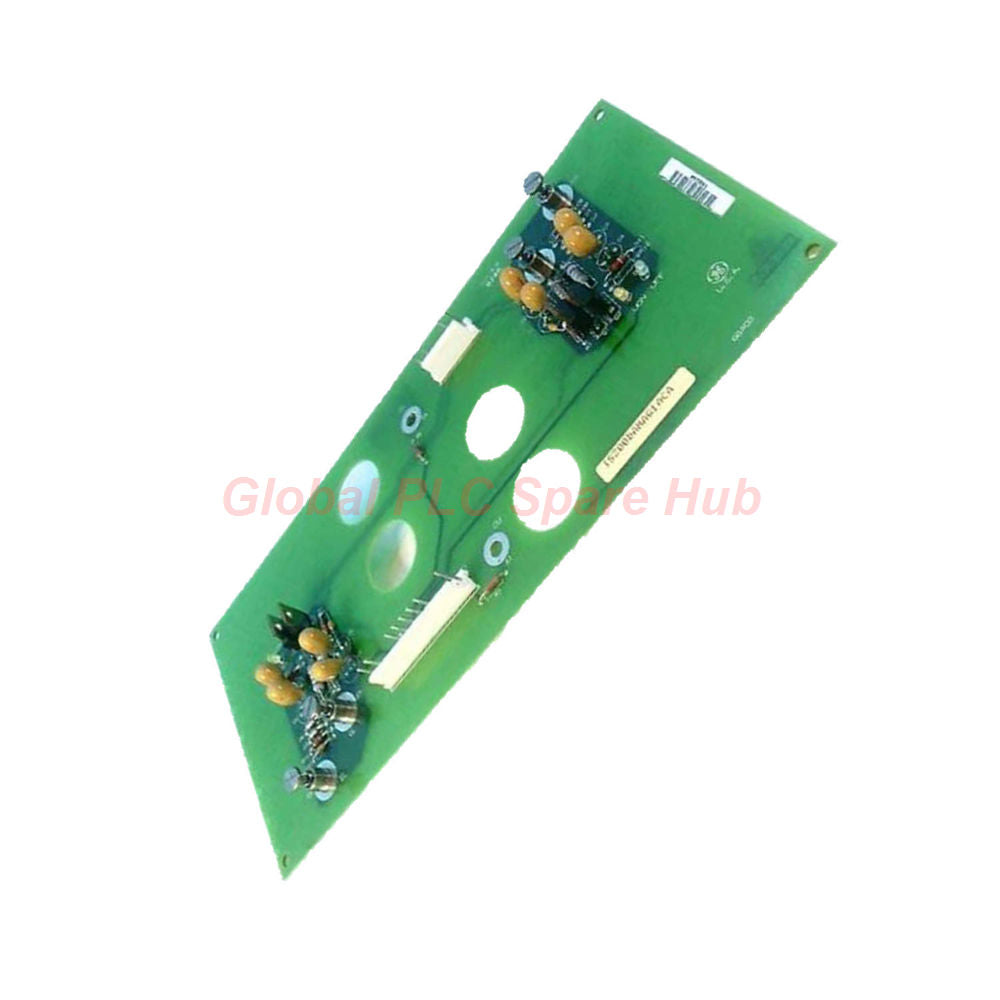

لوحة تضخيم مطبوعة (PCB) طراز IS200DAMAG1BCB من سلسلة GE Innovation - Mark VI

نظرة على المنتج: التحكم عالي الكفاءة في تشغيل البوابة

تعمل الوحدة IS200DAMAG1BCB كمضخم ومُوصل مخصص لتشغيل البوابة ضمن بنية محرك السلسلة 620 من GE Innovation Series. وتُعد هذه اللوحة الإلكترونية عالية الموثوقية جسرًا حيويًا بين منطق التحكم ومرحلة الطاقة. صُممت الوحدة IS200DAMAG1BCB لتشغيل جزأين من وحدات الترانزستور ثنائي القطب ذو البوابة المعزولة (IGBT)—وبالتحديد سلسلة CM1000HA-28H—مما يضمن أداء تبديل دقيق ومنخفض التأخير في بيئات توربينات الطاقة الصناعية وتوليد الطاقة المتطلبة.

المواصفات الفنية الأساسية

• رقم الطراز: IS200DAMAG1BCB
• الشركة المصنعة: جنرال إلكتريك للأنظمة الصناعية
• توافق السلسلة: Mark VI Speedtronic / Innovation Series
• الوظيفة الأساسية: مضخم تشغيل البوابة / لوحة واجهة IGBT
• دعم وحدة IGBT: مصممة لمراحل الطاقة Powerrex CM1000HA-28H
• اتصال اللوحة: موصلات عمودية عالية الكثافة ذات 12 سنًا و 6 أسنان
• التشخيص البصري: مصفوفة مدمجة من 4 مصابيح LED (2 أخضر/2 أصفر) للحالة في الوقت الفعلي
• حالة المراجعة: الإصدار B (يتوفر 3 مراجعات إجمالًا)
• الطلاء: طبقة نهائية واقية صناعية قياسية للوحات الدوائر المطبوعة

الميزات التشغيلية وقدرات التشخيص

تم تصميم الوحدة IS200DAMAG1BCB لتشخيصات بديهية في الموقع. توفر مصابيح LED لحالة اللوحة تغذية راجعة فورية حول حالة مراحل IGBT العلوية والسفلية:

• المؤشرات الصفراء: تشير إلى أن وحدة IGBT المقابلة في حالة "تشغيل".
• المؤشرات الخضراء: تؤكد أن وحدة IGBT في حالة "إيقاف التشغيل".

من خلال مراقبة هذه المؤشرات، يمكن للفنيين عزل أعطال الاتصال على الفور بين لوحة واجهة شخصية الجسر (BPIA) ووحدات الطاقة. يقلل تصميم اللوحة المبسّط من ضوضاء الإشارة، مما يضمن بقاء نبضات التحكم في البوابة نظيفة أثناء أحداث تبديل التوربينات ذات الحمل العالي.

رؤية Global PLC Spare HUB

في Global PLC Spare HUB، نرى أن الوحدة IS200DAMAG1BCB مكون شديد التآكل نظرًا لقربها المباشر من مراحل الطاقة عالية التيار. بمرور الوقت، يمكن أن تؤثر الدورات الحرارية على إشارات توقيت تشغيل البوابة. نوصي بالترقية إلى هذا الإصدار إذا كنت تواجه إنذارات "عدم تطابق مرحلة الساق". هذه اللوحة ضرورية للحفاظ على العمر التشغيلي لمحركات سلسلة Innovation Series 620-frame المستخدمة في تجميعات محركات التوربينات الغازية والبخارية الآلية.

الخدمات اللوجستية والدعم

• الالتزام بالجودة: كل وحدة مدعومة بضمان جودة شامل لمدة 12 شهرًا.
• الشحن السريع: تتم معالجة الطلبات وتجهيزها للشحن خلال 24-48 ساعة.
• الخدمات اللوجستية العالمية: شحن آمن توفره FedEx و UPS و DHL.

الأسئلة الشائعة من الخبراء ودليل الاختيار

ماذا يجب أن أتحقق قبل استبدال IS200DAMAG1BCB؟
تحقق دائمًا من حرف الإصدار على اللوحة المثبتة حاليًا. بينما تتوافق الوحدة IS200DAMAG1BCB مع الإصدارين الأولين، فإن تأكيد متطلبات محرك الإطار المحددة في دليل GEI-100262A أمر بالغ الأهمية.

كيف تتعامل اللوحة مع الإبلاغ عن الأعطال؟
لا تولد اللوحة أخطاء بشكل مستقل ولكنها تعكس حالة البوابة للترانزستورات ثنائية القطب ذات البوابة المعزولة (IGBTs). عادةً ما يتم الإبلاغ عن الأعطال على مستوى وحدة التحكم بالنظام عندما تكتشف لوحة BPIA عدم تطابق بين إشارة الأمر وحالة البوابة الفعلية التي أبلغ عنها هذا المضخم.

هل يمكنني استخدام هذه اللوحة لوحدات IGBT مختلفة؟
تم ضبط هذه اللوحة خصيصًا لوحدات Powerrex CM1000HA-28H. قد يؤدي استخدامها مع وحدات IGBT غير المحددة إلى تحيز بوابة غير صحيح وفشل كارثي في المحرك.

ما هو السبب الأكثر شيوعًا لفشل LED في هذه الوحدة؟
إذا فشلت مصابيح LED في الإضاءة، فتحقق من طاقة الإدخال من اتصال BPIA. تأكد من أن الموصلات العمودية مثبتة بإحكام وخالية من الغبار أو الأكسدة.

دليل الاختيار: تحديد لوحة DAM الصحيحة.
يشير الاختصار "DAMA" إلى الدور الوظيفي المحدد ضمن سلسلة Mark VI. قارن دائمًا سلسلة رقم الجزء بالكامل للتأكد من حصولك على الإصدار الذي يحتوي على الطلاء المطابق الصحيح لمستويات الرطوبة البيئية المحددة لديك.
