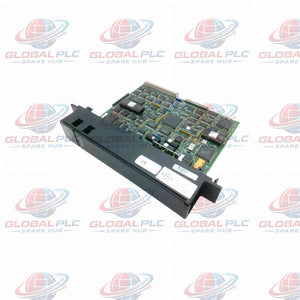

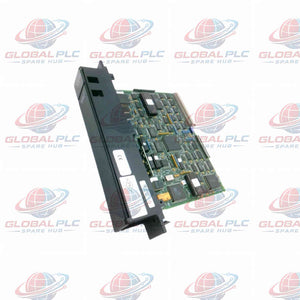

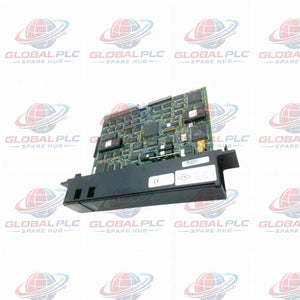

وحدة الماسح الضوئي للوحدة الطرفية/الطرفيات البعيدة من طراز GE Fanuc IC697BEM733 Series 90-70 Genius

وحدة الماسح الضوئي للتحكم عن بعد من سلسلة 90-70 Genius طراز GE Fanuc IC697BEM733

وحدة IC697BEM733 هي وحدة ماسح ضوئي متقدمة للتحكم عن بعد من نوع Genius، تم تصميمها لنظام التحكم المنطقي القابل للبرمجة (PLC) سلسلة 90-70، الذي تم تطويره في الأصل بواسطة GE Fanuc ويتم دعمه حاليًا تحت Emerson Automation. تعمل وحدة واجهة الاتصال القوية هذه على إنشاء بنى I/O موزعة وموثوقة عبر أرضيات المصانع الصناعية. وهي تربط وحدات التحكم الرئيسية بأنظمة الإسقاط عن بعد عبر مسافات طويلة تصل إلى 7,500 قدم (2,275 مترًا).

تم تصميم IC697BEM733 للبيئات الصناعية الصعبة، ويدعم تكوينات معقدة للإشارات المنفصلة والتناظرية. ويتميز بمنافذ مخصصة للبرمجة والمراقبة وتوسيع الشبكة، مما يضمن التكامل السلس في إعدادات الأتمتة القديمة مع الحفاظ على رؤية تشخيصية عالية من خلال مؤشرات الحالة المدمجة.

المواصفات الفنية لـ MECE

• العلامة التجارية: GE Fanuc / Emerson Automation
• السلسلة: سلسلة 90-70
• الموديل / رقم الجزء: IC697BEM733
• وصف المنتج: وحدة الماسح الضوئي للتحكم عن بعد Genius
• نوع الوحدة: واجهة اتصال و I/O موزعة
• عرض الفتحة الفيزيائية: فتحة واحدة في رف PLC من نوع IC697
• استهلاك الطاقة من اللوحة الخلفية: 800 مللي أمبير عند 5 فولت تيار مستمر (تصنيف تيار اللوحة الخلفية 1.3 أمبير)
• جهد التشغيل: 5.0 فولت تيار مستمر
• منافذ الاتصال: منفذ تسلسلي واحد RS-422/485 ذو 15 سنًا، منفذ شاشة محمولة واحد IC66* ذو 9 سنون، ومحطات ناقل IC66* مخصصة تدعم التكرار
• معدلات البيانات المدعومة وسعات الإسقاط:
  • 153.6K باود ممتد: ما يصل إلى 20 نقطة إسقاط محملة بالكامل، أو ما يصل إلى 30 نقطة إسقاط إذا لم تكن محملة بالكامل
  • 76.8K باود: ما يصل إلى 10 نقاط إسقاط محملة بالكامل، أو ما يصل إلى 30 نقطة إسقاط إذا لم تكن محملة بالكامل
  • 38.4K باود: يدعم ما يصل إلى 16 جهازًا لكل ناقل
• سعة I/O: ما يصل إلى 1024 مدخلًا منفصلًا، 1024 مخرجًا منفصلًا، 64 كلمة إدخال تناظري، و 64 كلمة إخراج تناظري
• الحد الأقصى لطول الناقل: 7,500 قدم (2,275 مترًا) عند 38.4K باود؛ 3,500 قدم (1,060 مترًا) عند 153.6K ممتد
• قيم إنهاء الناقل: 75، 100، 120، أو 150 أوم عند طرفي الكابل الكهربائي
• مؤشرات التشخيص: مؤشرات LED لحالة الوحدة (OK)، وتمكين الإدخال/الإخراج (I/O Enabled)، ونشاط الناقل (Bus Active)
• متوسط الوزن: 2.0 رطل
• حالة دورة حياة المنتج: جهاز أتمتة صناعية ناضج

دليل التثبيت والتشغيل

• قم بإيقاف تشغيل رف سلسلة 90-70 قبل إدخال أو إزالة وحدة IC697BEM733.
• ادفع الوحدة بإحكام في أي فتحة فردية متاحة داخل رف PLC الرئيسي أو البعيد من نوع IC697.
• قم بتوصيل الكابل الناقل المزدوج الملتوي المحمي أو Twinax بالكتل الطرفية المناسبة، مع ضمان القطبية الصحيحة.
• قم بتركيب مقاومات إنهاء متطابقة بقيمة 75، 100، 120، أو 150 أوم في كلا الطرفين الفيزيائيين لناقل الاتصال.
• تحقق من أن وصلات سرعة الباود الشبكية وإعدادات تكوين البرامج تتطابق مع الأجهزة الطرفية المتصلة.
• قم بتشغيل النظام وتحقق من أن مؤشرات LED لحالة الوحدة (Module OK) ونشاط الناقل (Bus Active) تضيء بثبات.

صيانة فعالة واستكشاف الأخطاء وإصلاحها

• راقب أضواء مؤشر LED المدمجة لتحديد الأعطال الفورية أثناء عمليات التشغيل.
• استخدم شاشة محمولة باليد IC66* متصلة مباشرة بالمنفذ الأمامي ذي 9 سنون لعزل أخطاء إسقاط الاتصال.
• افحص التوصيلات التسلسلية وتأريض الدرع بشكل دوري لمنع التداخل الكهرومغناطيسي في البيئات الصاخبة.
• راجع سجلات تشخيص PLC عبر برنامج البرمجة لتتبع انقطاعات الناقل العابرة أو عدم تطابق التكوين.

التوافق وتكامل النظام

• منصات PLC: متوافقة تمامًا مع أنظمة سلسلة 90-70، ووحدات التحكم المنطقية القابلة للبرمجة IC660، ووحدات التحكم IC655.
• متطلبات البرامج: تتطلب برنامج برمجة MS-DOS إصدار 3.0 أو أحدث وبرنامج تشغيل CPU إصدار 2.0 أو أحدث لإعدادات IC697.
• تكامل الجهات الخارجية: تدعم أجهزة الكمبيوتر المضيفة المجهزة بوحدة واجهة الكمبيوتر (PCIM) أو بطاقات وحدة واجهة Q-bus (QBIM).
• الأجهزة المحمولة: متوافقة مع شاشات العرض المحمولة باليد (Hand Held Monitors) إصدار 4.0 أو أحدث (رقم الكتالوج IC660HHM501G).

الاعتماد، اللوجستيات والضمان

• ضمان الجودة: جهاز تم اختباره بدقة ومدعوم بضمان استبدال شامل لمدة 12 شهرًا.
• شركات الشحن: شحن عالمي سريع عبر FedEx وUPS وDHL.
• نافذة الإرسال: ضمان المعالجة والإرسال خلال 24 إلى 48 ساعة من تأكيد الطلب.
• التعبئة القياسية: تغليف فقاعي مضاد للكهرباء الساكنة مغلف في صناديق كرتونية صناعية شديدة التحمل لنقل آمن.

سيناريوهات التطبيقات الصناعية النموذجية

• مصانع التصنيع المنفصلة واسعة النطاق التي تتطلب تحكمًا موزعًا عبر مناطق مادية واسعة.
• محطات معالجة المياه ومياه الصرف الصحي التي تستخدم شبكات القياس عن بعد لمحطات الضخ البعيدة.
• محطات توليد الطاقة التي تدمج عقد الأتمتة الصناعية القديمة مع غرف التحكم المركزية.
• أنظمة مناولة المواد التي تحتاج إلى اتصال عالي السرعة عبر نقاط إسقاط خط إنتاج متعددة.

رؤى وتجارب Global PLC Spare HUB الميدانية

غالبًا ما يواجه مهندسو الأتمتة الصناعية الذين يديرون هياكل سلسلة 90-70 القديمة انقطاعات في الاتصال ناجمة عن إنهاء غير صحيح للناقل أو تدهور درع الكابلات. في البيئات عالية الضوضاء بالقرب من محركات التردد المتغير الثقيلة، يجب على فنيي الميدان التأكد من أن درع كابل الناقل مؤرض في نقطة واحدة فقط.

على سبيل المثال، واجهت منشأة ختم سيارات متوسطة الحجم أعطالًا متقطعة في الناقل على شبكة IC697BEM733 تمتد لمسافة 4,000 قدم. كشف التحليل الميداني أن الفنيين قاموا بتركيب مقاومات غير متطابقة بقيمة 120 أوم على خط تم تكوينه لعمليات 153.6K باود الممتدة باستخدام كابلات Twinax القياسية. أدى استبدال كتل الإنهاء بمقاومات 100 أوم الصحيحة والتحقق من توزيع طاقة اللوحة الخلفية إلى استقرار إرسال الحزم على الفور والقضاء على أخطاء انتهاء مهلة الإسقاط.

الأسئلة المتكررة

ما الذي يجب أن أتحقق منه أولاً إذا ظل مؤشر LED الخاص بالناقل نشطًا (Bus Active) غير مضاء على IC697BEM733؟

تحقق من أن طرفي ناقل الاتصال يتميزان بمقاومات إنهاء مطابقة صحيحة وتحقق من استمرارية الكابل الفيزيائية.

هل يمكن تبديل وحدة IC697BEM733 على الساخن في رف PLC نشط؟

لا، يجب إزالة الطاقة من رف IC697 قبل إدخال أو إخراج وحدات الاتصال لمنع تلف اللوحة الخلفية.

ما الذي يسبب تأخر الاتصال في تكوينات الإسقاط عن بعد الممتدة؟

تجاوز أقصى أطوال الكابلات المحددة لمعدلات باود معينة أو مواجهة تداخل كهرومغناطيسي مفرط على طول مسارات الكابلات غير المحمية.

كيف أختار معدل الباود الصحيح لإعداد تطبيقي؟

وازن بين متطلبات المسافة الفعلية واحتياجات إنتاجية البيانات؛ استخدم معدلات باود أقل مثل 38.4K لأقصى مسافات تصل إلى 7,500 قدم.
