وحدة تحكم GE Fanuc IC697BEM731 Series 90-70 Genius Bus
Manufacturer: GE Fanuc
Product No.: IC697BEM731
Condition： متوفر بالمخزون
Product Type: وحدة عد
Product Origin: USA
Payment: T/T, Western Union
Weight: 360g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
نظرة عامة على المنتج

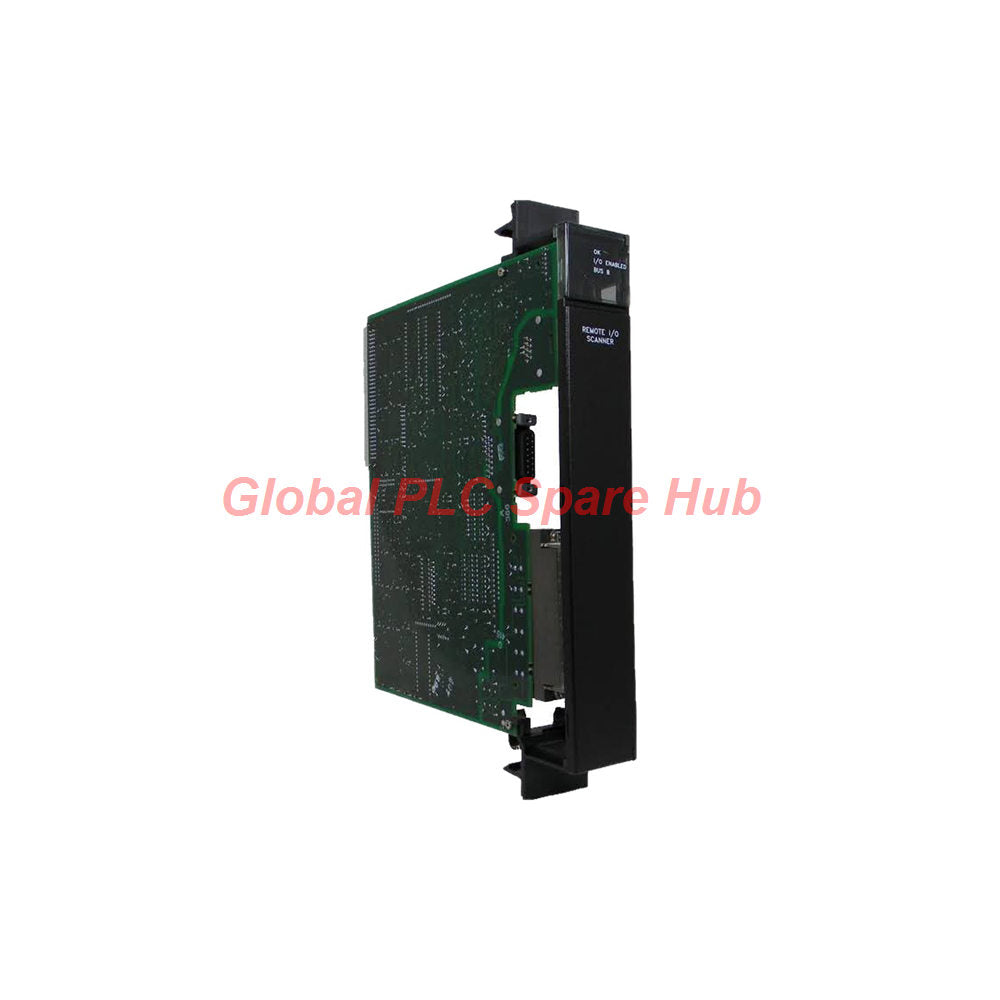

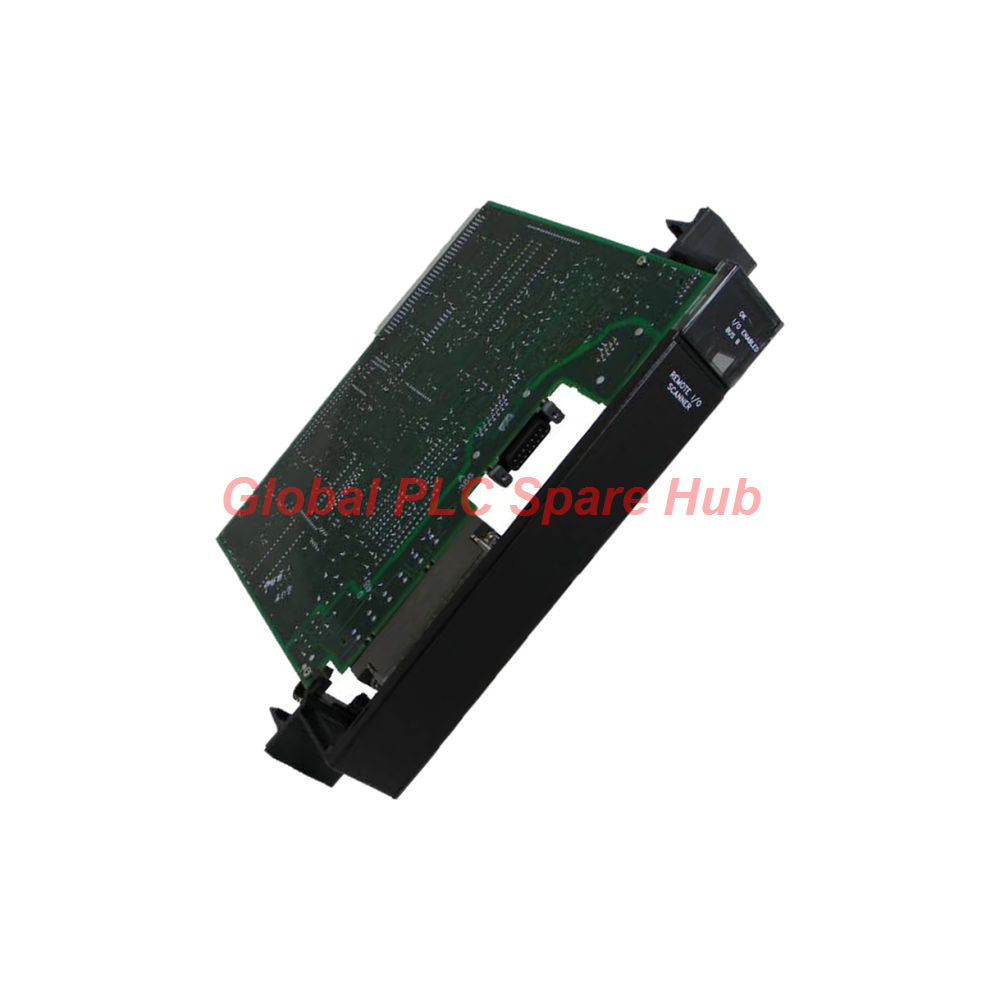

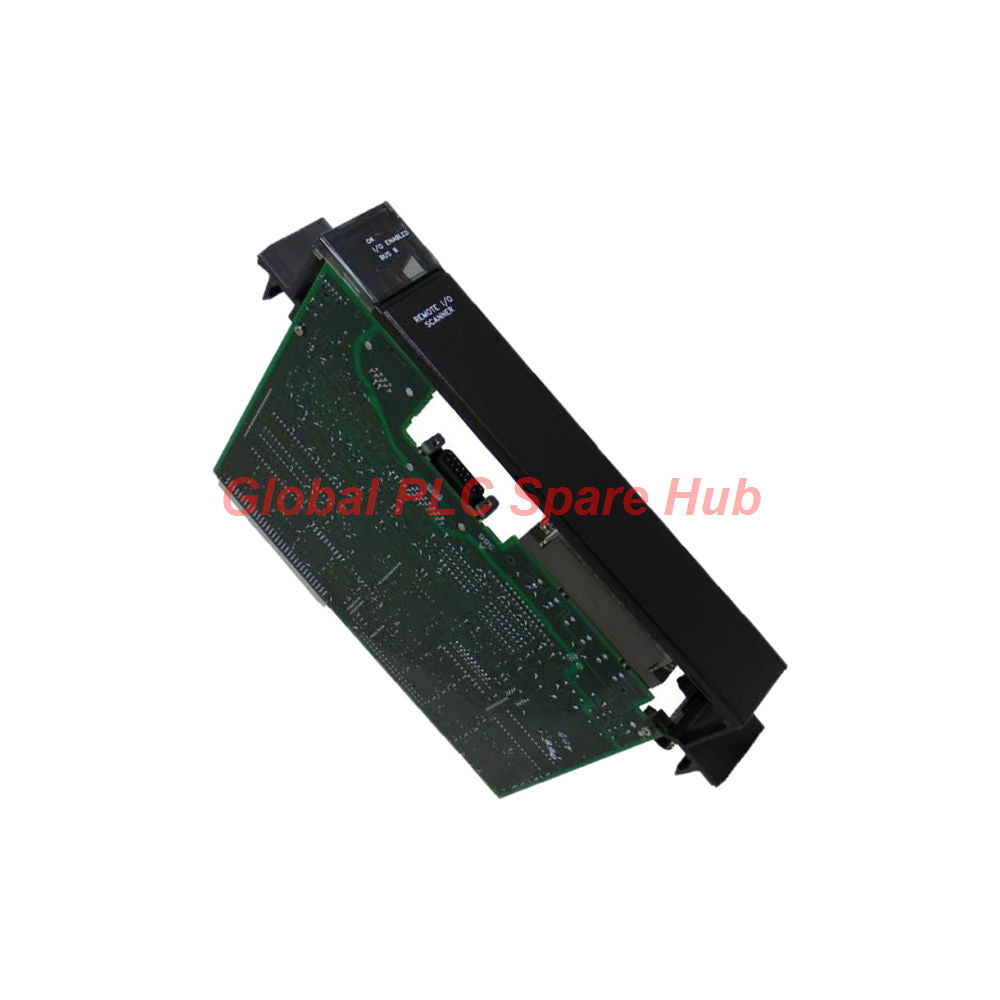

وحدة GE Fanuc IC697BEM731 هي وحدة تحكم حافلة Genius عالية الأداء. تنتمي إلى عائلة وحدات التحكم المنطقية القابلة للبرمجة GE Series 90-70. تربط هذه الوحدة ذات الفتحة الواحدة وحدة المعالجة المركزية الرئيسية (CPU) بكتل الإدخال/الإخراج عن بُعد والأجهزة الميدانية الذكية.
تُدير وحدة التحكم اتصال تمرير الرمز المحدد عبر الحافلة. تنفذ مسحًا سريعًا للإدخال/الإخراج وتنقل البيانات العالمية بين وحدات المعالجة المركزية (CPUs). بالإضافة إلى ذلك، تتعامل مع معالجة الإنذارات لنقل أخطاء النظام ذات الطابع الزمني مباشرة إلى جدول بيانات المعالج.
يُمكّن منفذ طرفي محمول باليد (HHT) مدمج من إعداد محلي بسيط ومراقبة تشخيصية. تنفذ الوحدة تشخيصات ذاتية تلقائية عند التشغيل لضمان عمليات صناعية مستقرة.
المواصفات الفنية
| العلامة التجارية | GE Fanuc |
| رقم الموديل | IC697BEM731 |
| سلسلة المنتج | GE Series 90-70 / Genius I/O |
| نوع الوحدة | وحدة تحكم حافلة Genius |
| جهد التشغيل | 5.0 VDC (اللوحة الخلفية) |
| تيار اللوحة الخلفية | 1.3 أمبير |
| قنوات الاتصال | قناة واحدة (حتى 30 جهازًا لكل قناة) |
| منافذ الاتصال | قناة تحكم حافلة واحدة؛ منفذ طرفي محمول باليد (HHT) واحد |
| معدلات نقل البيانات | 153.5 كيلو باود (قياسي/موسع)، 76.8 كيلو باود، أو 38.4 كيلو باود |
| أقصى مسافة للكابل | 2,000 قدم (153.5 ألف قياسي)؛ 3,500 قدم (153.5 ألف موسع)؛ 4,500 قدم (76.8 ألف)؛ 7,500 قدم (38.4 ألف) |
| الكابل الموصى به | Belden 9182 (كتالوج GE IC660BLC001 / IC660BLC003) |
| إنهاء الحافلة | مقاومات 75 أوم أو 150 أوم عند طرفي الحافلة (IC660BLM506 / IC660BLM508) |
| عامل الشكل والوزن | تركيب رف بفتحة واحدة؛ متوسط الوزن: 2.0 رطل (0.91 كجم) |
| الموصلات | منافذ 3PL و 1PL |
| مؤشرات الحالة | 3 مؤشرات LED للحالة في اللوحة الأمامية |
| مناعة الضوضاء والتداخل الكهرومغناطيسي | درجة صناعية للتدريع لبيئات التداخل الكهرومغناطيسي العالية |
| درجة حرارة التشغيل | 0 درجة مئوية إلى 60 درجة مئوية (32 درجة فهرنهايت إلى 140 درجة فهرنهايت) للتشغيل؛ -40 درجة مئوية إلى 85 درجة مئوية للتخزين |
| التحمل البيئي | 5% إلى 95% رطوبة نسبية (غير متكثفة) |
| المطابقة والشهادات | معايير التحكم الصناعي CE, UL, cUL |
دليل التثبيت والإعداد
- إدخال الفتحة: قم بإيقاف تشغيل طاقة الرف الأساسي قبل إدخال الوحدة في فتحة واحدة من رف Series 90-70.
- توصيل الشبكة: قم بتوصيل كابل Belden 9182 بموصلات الحافلة 3PL و 1PL المحددة.
- إنهاء الحافلة: قم بتركيب مقاومات إنهاء 75 أوم أو 150 أوم عند كلا الطرفين الفيزيائيين لخط الاتصال.
- إعداد العنونة: قم بتوصيل جهاز HHT أو استخدم برنامج برمجة Windows/MS-DOS لتغيير العنوان الافتراضي (العنوان 31).
- مطابقة معدل الباود: قم بمطابقة معدل الباود عبر جميع أجهزة الحافلة لمنع فقدان الاتصال.
توافق النظام والتشخيص
- توافق الأجهزة: يتصل مباشرة بكتل I/O Genius IC660 ووحدات PCIM ووحدات المعالجة المركزية GE Series 90-70.
- دعم البيانات العالمية: يدعم التبادل الدوري للبيانات العالمية غير المعترف بها عبر معالجات متعددة.
- مؤشرات LED للحالة: تعرض ثلاثة مؤشرات LED للحالة التشغيلية ونشاط الحافلة وأخطاء الاتصال.
- التشخيص الذاتي: تجري فحوصات تشخيصية داخلية تلقائية للتحقق من سلامة الأجهزة أثناء تسلسلات التشغيل.
سيناريوهات التطبيق
- إدخال/إخراج المصنع الموزع: يربط بنوك المستشعرات عن بعد عبر بيئات التصنيع الواسعة.
- تبادل البيانات بين وحدات التحكم المنطقية القابلة للبرمجة (PLC): ينسق التزامن بين وحدات تحكم Series 90-70 المتعددة باستخدام نقل البيانات العالمية.
- التحكم في التوربينات والطاقة: ينقل الإنذارات الحرجة ذات الطابع الزمني إلى وحدات المعالجة المركزية دون تأخير في المسح.
التغليف والشحن والضمان
- قائمة التعبئة: وحدة GE Fanuc IC697BEM731 واحدة مغلفة في عبوة واقية مضادة للكهرباء الساكنة.
- الشحن السريع: يتم الشحن في غضون 24 إلى 48 ساعة بعد تأكيد الطلب.
- خيارات الناقل: توصيل سريع حول العالم عبر FedEx و UPS و DHL.
- حماية الضمان: مغطاة بضمان جودة شامل لمدة 12 شهرًا.
دليل الاختيار والمشتري
- تحقق من متطلبات المسافة: تأكد من أن مسافة الخط المطلوبة تتطابق مع مواصفات معدل الباود المحدد.
- تحقق من حدود العقدة: تأكد من أن تصميم شبكتك الكلي لا يتجاوز 30 جهازًا لكل قناة.
- تأكيد مواصفات الكابل: اختر دائمًا كابلات Belden 9182 الملتوية المحمية المعتمدة لتجنب ضعف الإشارة.
الأسئلة المتكررة (FAQ)
س: ما هي إعدادات المصنع الافتراضية لـ IC697BEM731؟
ج: يتم تعيين عنوان حافلة المصنع الافتراضي على 31، ويتم تعيين معدل الباود الأولي على 153.5 كيلو باود.
س: كيف يمكنني تغيير معدل الباود أو عنوان الحافلة لهذه الوحدة؟
ج: يمكنك تحديث معلمات التكوين باستخدام برنامج يستند إلى Windows، أو برنامج MS-DOS للتكوين، أو طرفي محمول باليد متصل بالمنفذ الخلفي.
س: ماذا يحدث إذا كان جهاز واحد على الحافلة يعمل بمعدل باود مختلف؟
ج: ستتسبب معدلات الباود غير المتطابقة في فشل الاتصال بالشبكة أو عدم استقرار حزمة البيانات بشكل كبير عبر جميع العقد المتصلة.
س: لماذا يعتبر إنهاء الحافلة ضروريًا عند طرفي الكابل؟
ج: مقاومات 75 أوم أو 150 أوم المناسبة تقضي على انعكاس الإشارة، مما يضمن نقل بيانات نظيف عبر مسافات طويلة.
نظرة ثاقبة من Global PLC Spare HUB
يساعد مهندسونا الميدانيون بانتظام المصانع التي تقوم بتحديث أو صيانة شبكات التحكم القديمة. في إحدى الحالات، أبلغ أحد العملاء عن انقطاعات متقطعة في الاتصالات على خط شبكة Genius بطول 3000 قدم. كانت وحدة IC697BEM731 تفقد الحزم أثناء تشغيل المحركات الكبيرة.
أجرى فريقنا فحصًا للإشارة في الموقع. اكتشفنا مقاومات إنهاء مفقودة في صندوق الوصلات البعيد وإعداد معدل باود 153.5 كيلو باود غير متطابق لتلك المسافة. بمجرد أن قمنا بتعديل سرعة الشبكة إلى 76.8 كيلو باود وقمنا بتركيب مقاومات إنهاء 150 أوم المناسبة، وصل استقرار الشبكة إلى 100%. التثبيت المادي الصحيح ومحاذاة معدل الباود أمران بالغا الأهمية لموثوقية حافلة Genius لمسافات طويلة.
