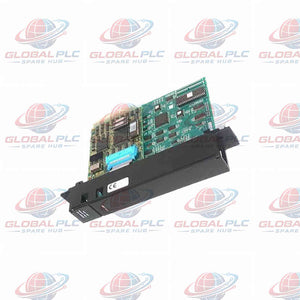

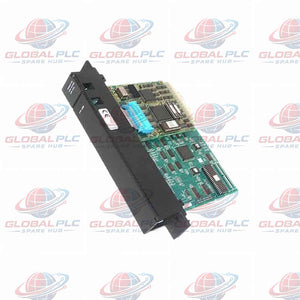

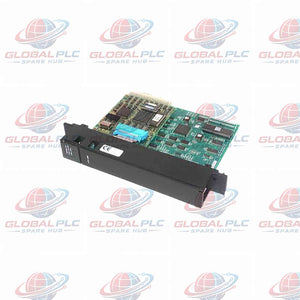

وحدة ربط الوصلات الكهربائية GE Fanuc IC697BEM721 Series 90-70 I/O

نظرة عامة على المنتج

تقوم وحدة واجهة ربط الإدخال/الإخراج GE Fanuc IC697BEM721 Series 90-70 بتسهيل تبادل البيانات عالي السرعة ضمن هياكل الأتمتة الصناعية. يكشف Global PLC Spare HUB Insight أن هذا الجهاز يعمل كجسر حيوي بين وحدات المعالجة المركزية والأجهزة الطرفية التسلسلية المتوافقة مع CNC. ينشر المهندسون هذه الوحدة في خلايا التصنيع المعقدة لضمان الاتصال الحتمي عبر عقد التحكم الموزعة.

المواصفات الفنية

• الشركة المصنعة: GE Fanuc
• السلسلة: Series 90-70
• رقم الجزء: IC697BEM721
• نوع الوحدة: وحدة واجهة ربط الإدخال/الإخراج
• جهد التشغيل: 5 فولت تيار مستمر
• تيار اللوحة الخلفية: 1.3 أمبير
• سعة الإدخال/الإخراج المنفصلة: حتى 1024 نقطة (وضع رئيسي) / 64 نقطة (وضع تابع)
• المنافذ التسلسلية: موصلات RS-422 و RS-485 مزدوجة 20 سنًا
• مسافة الاتصال: 10 أمتار قياسية، قابلة للتمديد إلى 100 متر عبر محولات الألياف البصرية
• الوزن الفعلي: 4.0 أرطال
• مؤشر الحالة: 3 مؤشرات LED مدمجة

تصنيف MECE للميزات

هيكل الوظائف الأساسية

• يعمل في تكوينات رئيسية وتابعة حسب متطلبات طوبولوجيا الشبكة.
• يدير ما يصل إلى 16 جهازًا تابعًا في وقت واحد عند تكوينه كجهاز رئيسي نشط للشبكة.
• يرتبط بسلاسة مع وحدات التحكم CNC القديمة مثل Series 0، 15، 18، ووحدات F-D Mate.

توافق النظام والتثبيت

• يُركب في أي فتحة متاحة ضمن رف PLC القياسي IC697، باستثناء الفتحة 1.
• تبقى الفتحة 1 مخصصة حصريًا لهيكل وحدة المعالجة المركزية الأساسية.
• يتكامل بشكل نظيف مع برامج التكوين القائمة على Windows لتعيين العناوين وإعداد المعلمات.

التشخيص والصيانة التشغيلية

• يتميز بـ 3 مصابيح LED مخصصة لمراقبة حالة الوحدة وحركة المرور في الوقت الفعلي.
• يوفر أدوات تشخيص برمجية مدمجة لتحديد أعطال الاتصال في الطبقة المادية بسرعة.
• يدعم مراقبة العقدة النشطة لمنع اختناقات الشبكة أثناء دورات التنفيذ عالية السرعة.

اللوجستيات والشروط التجارية

• تغطية الضمان: ضمان شامل لمدة 12 شهرًا من تاريخ الشراء.
• سرعة التنفيذ: إرسال سريع في غضون 24 إلى 48 ساعة لمتطلبات المخزون العاجلة.
• خيارات الناقل: تسليم عالمي سريع عبر FedEx و UPS و DHL.

سيناريوهات التطبيق

• خلايا تصنيع CNC: مزامنة أدوات الآلة متعددة المحاور مع وحدات التحكم المنطقية المركزية Series 90-70.
• خطوط التصنيع المنفصلة: ربط نقاط IC693 البعيدة الموزعة في شبكة أرضية موحدة للمصنع.
• تحديثات النظام: ترقية روابط الاتصال القديمة دون استبدال البنية التحتية للكابلات الميدانية الموجودة.

الأسئلة الشائعة

هل يمكن لوحدة IC697BEM721 العمل في الفتحة 1 من الرف؟
لا، الفتحة 1 مخصصة حصريًا لوحدة المعالجة المركزية، مما يتطلب هذه الوحدة الواجهة لشغل أي فتحة رف أخرى متاحة.

ما هي أقصى مسافة اتصال يمكن تحقيقها بدون أجهزة إضافية؟
يدعم الاتصال التسلسلي القياسي القائم على النحاس RS-422/485 مسافة قصوى تبلغ 10 أمتار.

كيف يمكن للمهندسين الميدانيين تمديد نطاق كابل الشبكة بما يتجاوز الحدود القياسية؟
يؤدي دمج كابل الألياف الضوئية المتوافق ووحدة بصرية خارجية إلى تمديد المسافة الإجمالية حتى 100 متر.

مراجعة Global PLC Spare HUB
غالبًا ما يتجاهل المهندسون إعدادات مقاومة الإنهاء في تشغيلات RS-485 الطويلة، مما يؤدي إلى فقدان متقطع للحزم؛ تحقق دائمًا من الإنهاء الصحيح للخط أثناء التشغيل لضمان تبادل بيانات مستقر.
