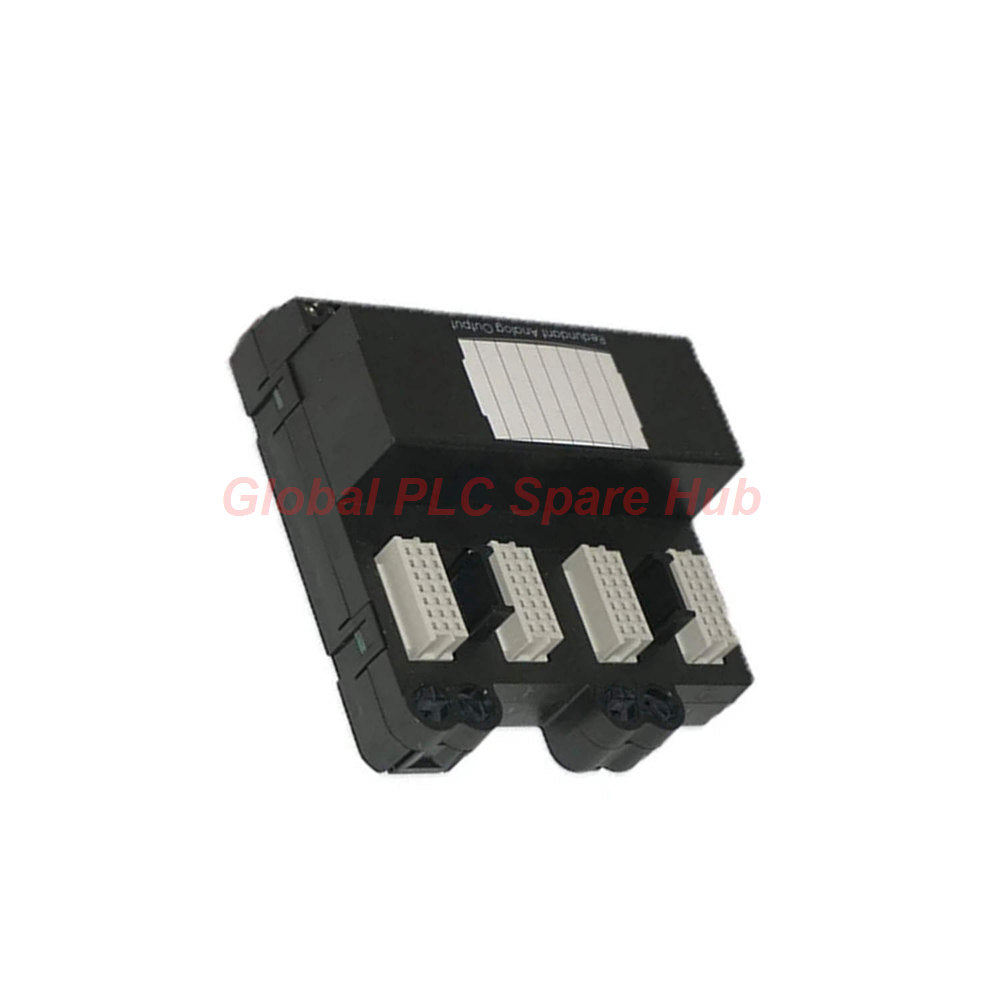

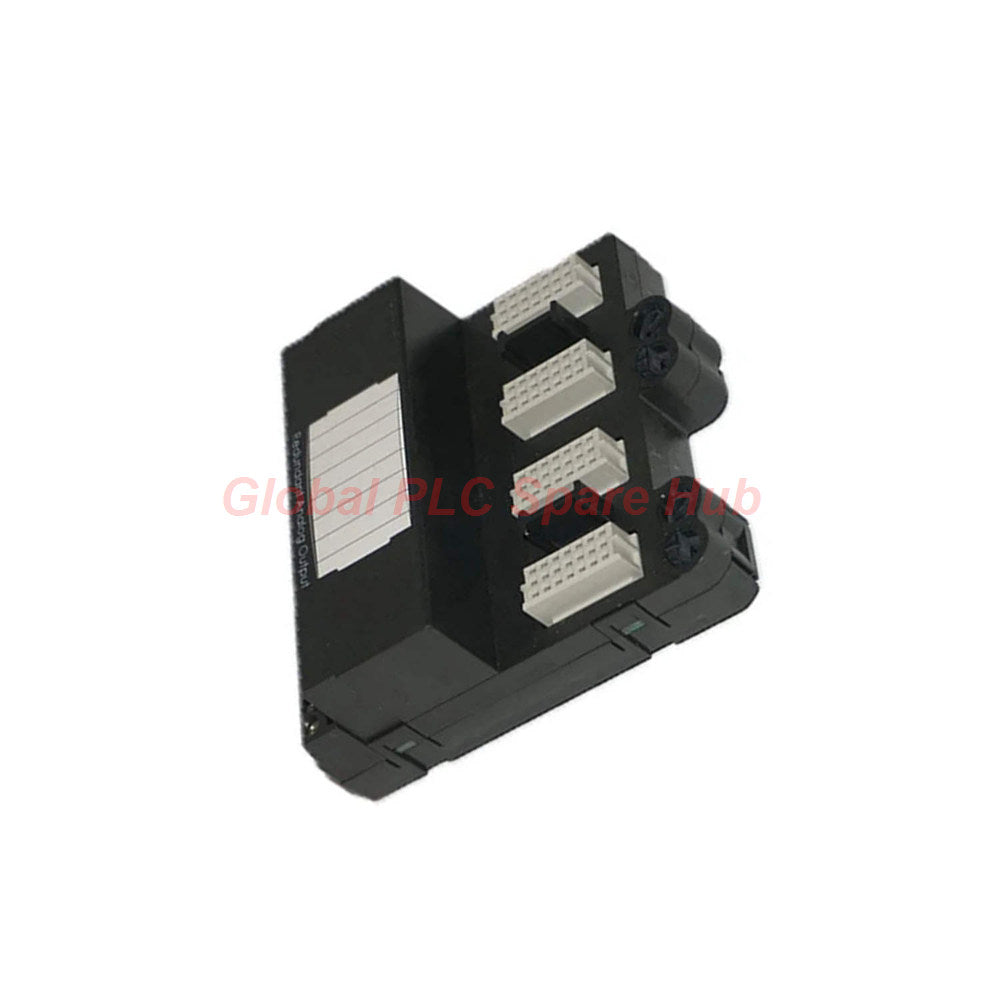

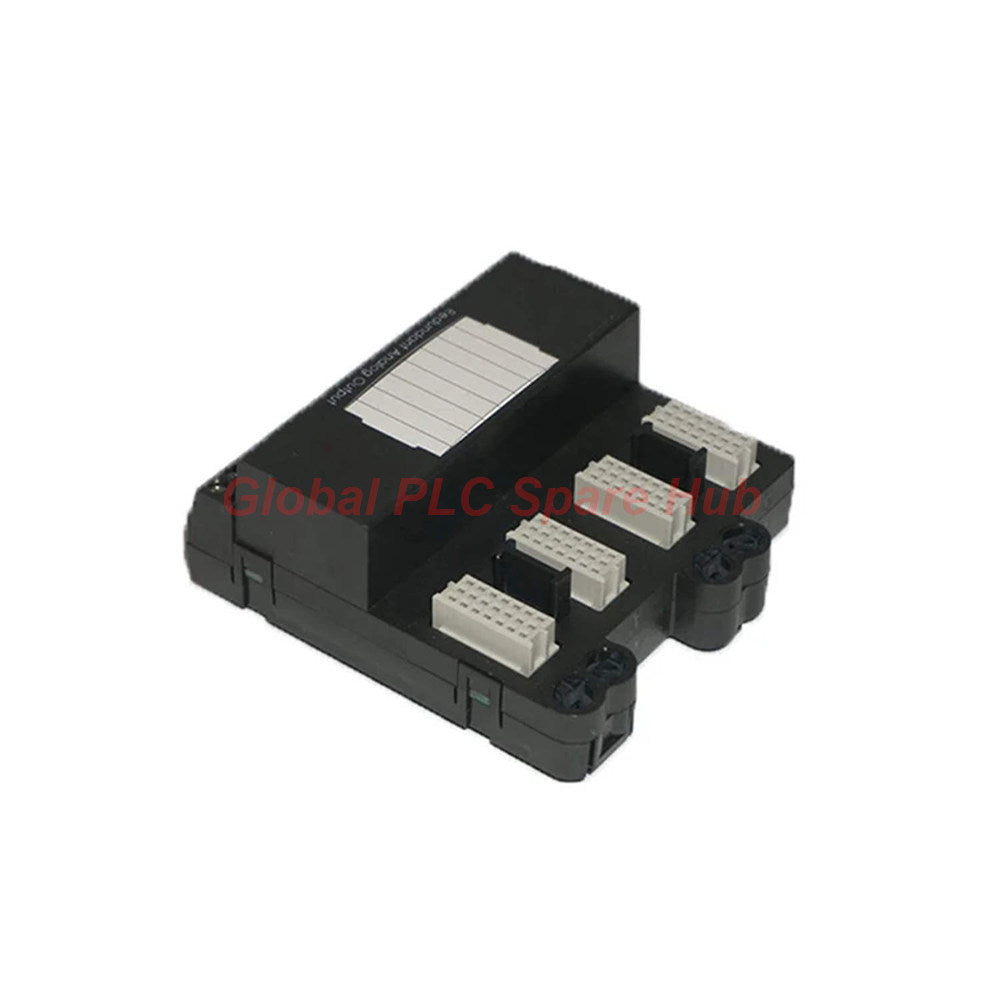

إيمرسون KC4011X1-BP1 دلتا في، كتلة طرفية للمدخلات التناظرية بـ16 قناة و4 أسلاك

نظرة عامة على المنتج

إن KC4011X1-BP1 هو لوحة توصيل مصممة بدقة خصيصًا لهياكل إدخال تناظري بأربعة أسلاك من سلسلة DeltaV S. توفر هذه الوحدة واجهة قوية ومقاومة للاهتزاز لتوصيلات الأسلاك الميدانية عالية الكثافة في بيئات العمليات الحرجة. من خلال الحفاظ على سلامة مسار الإشارة عبر نظام مفاتيح A6 الموحد، يضمن KC4011X1-BP1 توافقًا سلسًا وأقصى قدر من الموثوقية لنظام التحكم الموزع (DCS) الخاص بك.

المواصفات الفنية

• الموديل: KC4011X1-BP1
• السلسلة: أجهزة DeltaV S-Series
• التطبيق: إنهاء إدخال تناظري بأربعة أسلاك بـ 16 قناة
• سعة الدائرة الميدانية: 30 فولت تيار مستمر عند 500 مللي أمبير لكل قناة
• درجة حرارة التشغيل: -40 درجة مئوية إلى +70 درجة مئوية
• المرونة الميكانيكية: مقاومة للصدمات 10 جرام؛ تم اختبارها للاهتزاز (2 إلى 150 هرتز)
• حماية من الملوثات: متوافقة مع ISA-S71.04-1985 الفئة G3
• نطاق الرطوبة: 5% إلى 95% بدون تكثف
• نظام المفاتيح: وضع مفتاح دوار A6 لتوصيل بطاقة الإدخال/الإخراج بدقة

السلامة والشهادة

• تصنيف المنطقة الخطرة: II 3G Ex ec ic IIC Gc
• معتمد من ATEX/IECEx: FM19ATEX0173U / IECEx FMG 19.0019U
• الامتثال الإقليمي: FM17US0286U (الولايات المتحدة الأمريكية) و FM17CA0145U (كندا)
• معيار التركيب: اتبع بدقة 12P2046 "تعليمات تركيب نظام العمليات القابلة للتطوير DeltaV للمنطقة 2"

رؤى Global PLC Spare HUB

تُعد لوحة التوصيل KC4011X1-BP1 مكونًا حيويًا لإدارة الإشارات عالية الكثافة. يبرز مهندسونا مقاومتها للتآكل المصنفة G3 كعامل حاسم في التركيبات في المناطق الصناعية القاسية والغنية بالكبريت أو الساحلية. على عكس لوحات التوصيل القياسية، يقلل هذا الطراز بشكل فعال من خطر الأعطال عالية المقاومة، مما يوفر سطح اتصال نظيفًا ومستقرًا يحمي أجهزتك الميدانية من التدهور البيئي.

التركيب والصيانة

• بروتوكول السلامة: لا تقم أبدًا بإدخال أو إزالة لوحة التوصيل هذه أثناء وجود بطاقة إدخال/إخراج أو أثناء تنشيط الأسلاك الميدانية.
• نظام التعشيق: يضمن نظام المفاتيح الدوار أن يظل KC4011X1-BP1 مقترنًا بشكل فريد بالبطاقات المتوافقة، مما يمنع أخطاء التوصيل المتبادل.
• ملاحظة الصيانة: هذا المكون عبارة عن وحدة محكمة الغلق لا تحتاج إلى صيانة. لا تقم بفكها أو محاولة إصلاحها على مستوى الموقع.

اللوجستيات والضمان

• التنفيذ السريع: ضمان إرسال خلال 24-48 ساعة.
• شركاء الشحن: توصيل عالمي سريع عبر FedEx و UPS و DHL.
• ضمان: كل وحدة مدعومة بضمان أداء لمدة 12 شهرًا كاملاً.

الأسئلة الشائعة المهنية

• السؤال: كيف يعزز نظام المفاتيح A6 سلامة الموقع؟
• الإجابة: يعمل كآلية فيزيائية مضادة للأخطاء تمنع إدخال لوحة التوصيل الخاطئة في فتحة الإدخال/الإخراج، مما يزيل خطر الجهد الزائد العرضي أو الدوائر القصيرة أثناء الصيانة.
• السؤال: هل هذه الوحدة متوافقة مع أجهزة الإرسال الميدانية غير التابعة لـ DeltaV؟
• الإجابة: نعم، طالما أن جهاز الإرسال يلتزم بالمعيار ذي الأربعة أسلاك وتتوافق المواصفات الكهربائية مع سعة 30 فولت تيار مستمر/500 مللي أمبير، توفر هذه الوحدة نقطة إنهاء عالمية وقوية.
• السؤال: ما هي العلامات المبكرة لتآكل لوحة التوصيل في البيئات القاسية؟
• الإجابة: حتى مع حماية G3، راقب التقلبات المتقطعة في الإشارة أو بيانات HART "الصاخبة"، والتي غالبًا ما تشير إلى تراكم الأكسدة على دبابيس التلامس بسبب الرطوبة الشديدة.
• السؤال: لماذا يُفضل تكوين الأربعة أسلاك على السلكين لهذه الوحدة المحددة؟
• الإجابة: يتيح تصميم الأربعة أسلاك عزلًا جلفانيًا كاملاً لإمداد الطاقة عن حلقة الإشارة، وهو أمر متفوق للتطبيقات الحرجة التي تتطلب مناعة عالية ضد الضوضاء.
• السؤال: هل يمكنني ترك لوحة التوصيل مثبتة إذا احتجت إلى نقل بطاقة الإدخال/الإخراج؟
• الإجابة: نعم، ولكن فقط إذا تم فصل الطاقة عن لوحة التوصيل. ومع ذلك، نوصي بالتحقق من محاذاة المفاتيح كلما تم إعادة تركيب وحدة الإدخال/الإخراج لضمان ضغط اتصال أمثل.

دليل الاختيار

• البيئة: مثالية لبيئات البتروكيماويات والنفط والغاز والتصنيع التي تتطلب حماية بمستوى G3.
• الاتساق: حافظ على مخزون ثابت من وحدات KC4011X1-BP1 لضمان أن جميع حلقات AI ذات الـ 16 قناة في منشأتك تستخدم أجهزة إنهاء متطابقة ومعتمدة.
• التوسع: عند التخطيط لترقيات النظام، تأكد من أن ناقلات الإدخال/الإخراج الجديدة الخاصة بك مهيأة مسبقًا لاستيعاب سلسلة لوحات التوصيل هذه لتقليل وقت التوقف عن العمل.
