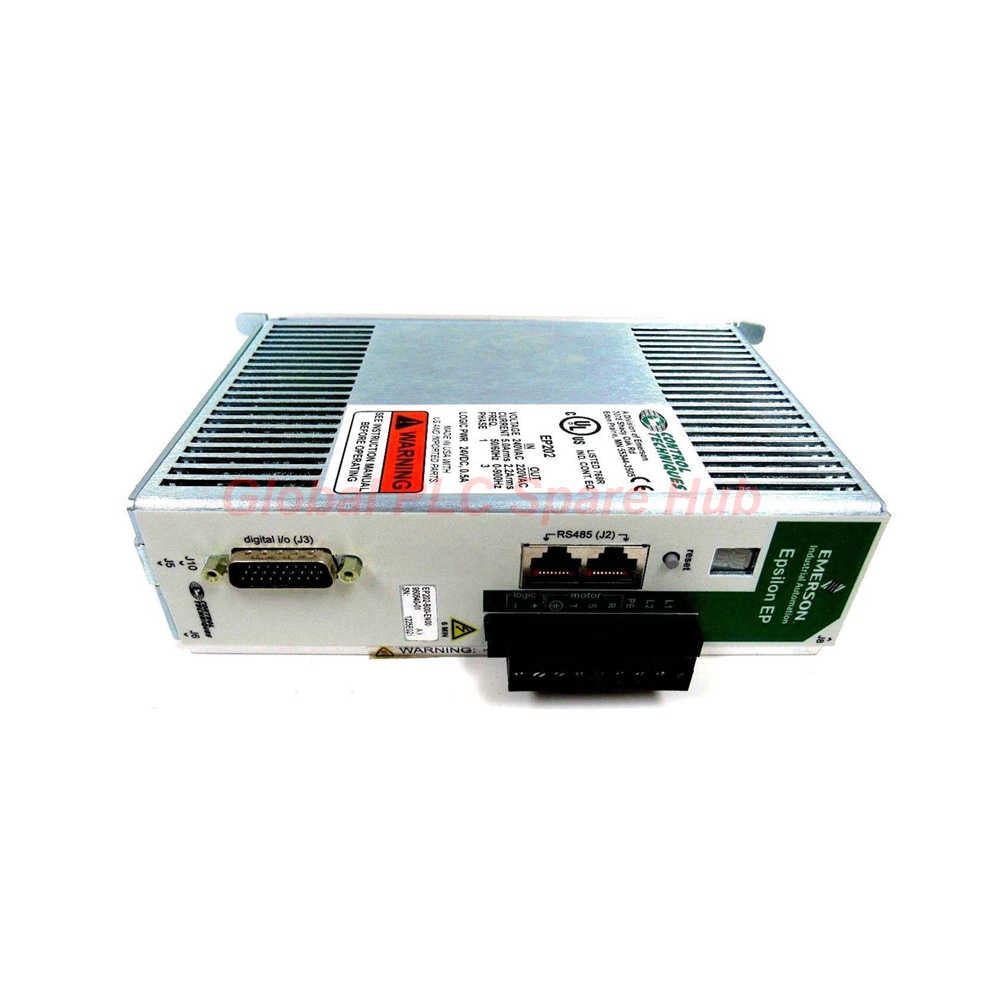

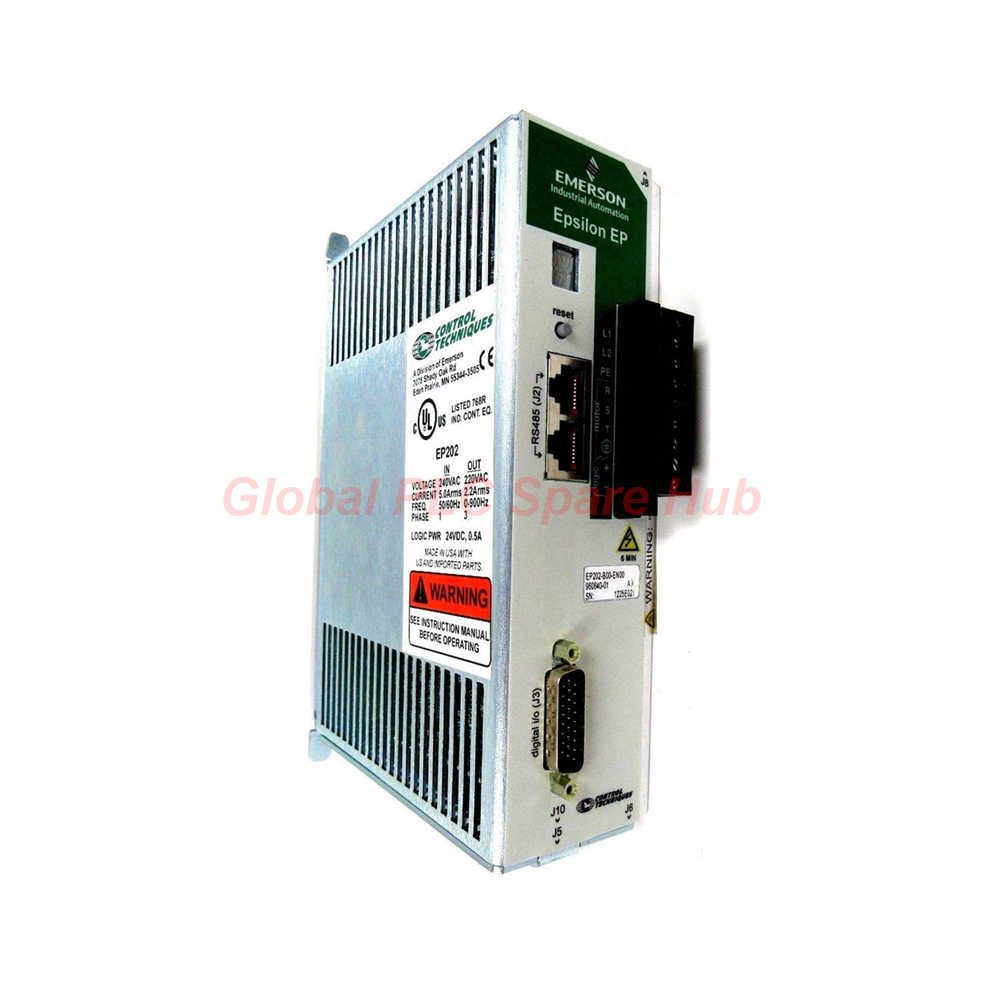

وحدة التحكم في الحركة من السلسلة EP لمشغل سيرفو Emerson EP202-B00-EN00

نظرة عامة على محرك سيرفو رقمي Emerson EP202-B00-EN00

Emerson EP202-B00-EN00 هو محرك سيرفو رقمي عالي الأداء لأنظمة التحكم في الحركة الصناعية.

ينتمي المحرك إلى منصة السيرفو الموثوقة EP Series.

يدعم تطبيقات السرعة وعزم الدوران وتحديد المواقع بدقة.

يوفر النظام تحكمًا مستقرًا في الحركة في بيئات الأتمتة الصعبة.

يعمل الهيكل المدمج على تبسيط دمج الخزانة وتحديثات الماكينة.

يدعم المحرك مرونة إدخال الطاقة AC و DC.

يدمج قدرات اتصال وتشخيص متقدمة.

المنصة مناسبة للتطبيقات الصناعية ذات التشغيل المستمر.

الميزات الرئيسية لـ EP202-B00-EN00

• تردد تبديل 10 كيلو هرتز لأداء محرك سلس
• تصميم عالي الكفاءة بكفاءة تصل إلى 95%
• واجهة اتصال تسلسلي RS-485 مدمجة
• يدعم متغيرات اتصال EtherNet و DeviceNet
• استجابة إدخال رقمي سريعة في غضون 500 ميكروثانية
• أوضاع واجهة نبض قابلة للتكوين بواسطة البرامج
• إدخال نبضي عالي السرعة يصل إلى 1 ميجا هرتز
• تصميم إدخال/إخراج رقمي معزول بصريًا
• مخرجات تناظرية تشخيصية متقدمة
• متوافق مع حماية المحرك الثرمستور PTC
• يدعم بروتوكولات Modbus TCP/IP و EtherNet I/P
• مصمم لتطبيقات حركة السيرفو الصناعية

المواصفات الفنية

• العلامة التجارية: Emerson
• الموديل: EP202-B00-EN00
• السلسلة: EP Series
• نوع المنتج: محرك سيرفو رقمي
• طاقة الدخل AC: من 20 فولت تيار متردد إلى 264 فولت تيار متردد
• طاقة الدخل DC: من 10 فولت تيار مستمر إلى 340 فولت تيار مستمر
• تردد الدخل: من 47 هرتز إلى 63 هرتز
• تردد التبديل: 10 كيلو هرتز
• كفاءة المحرك: 95% عند الخرج المقدر
• تصنيف الحماية: محرك IP20
• تصنيف حماية المحرك: IP65/IP54 حسب نوع المحرك
• الواجهة التسلسلية: RS-485
• بروتوكول الاتصال: Modbus مع امتداد 32 بت
• معدل الباود التسلسلي: 19.2 كيلو باود أو 9600 باود
• دعم إيثرنت: 10/100 ميجا باود تفاوض تلقائي
• بروتوكولات إيثرنت: EtherNet I/P, Modbus TCP/IP, HTTP, SMSC
• معدلات باود DeviceNet: 125K, 250K, 500K
• مدخل الأمر التناظري: ±10 فولت تيار مستمر تفاضلي
• دقة المدخل التناظري: 14 بت
• مقاومة المدخل التناظري: 100 كيلو أوم
• الجهد الأقصى للمدخل: ±14 فولت تيار مستمر
• المدخلات الرقمية: 5 في موديلات EP-B
• جهد المدخل الرقمي: من 10 فولت تيار مستمر إلى 30 فولت تيار مستمر
• مقاومة المدخل الرقمي: 4.8 كيلو أوم
• عزل المدخل: عزل بصري
• تأخير المدخل: من 0 مللي ثانية إلى 2000 مللي ثانية قابل للتكوين
• مخرجات تناظرية تشخيصية: مخرجان ±10 فولت تيار مستمر
• دقة المخرج التناظري: 10 بت
• المخرجات الرقمية: 3 مخرجات في EP-B
• تيار المخرج الرقمي: 150 مللي أمبير كحد أقصى لكل منها
• واجهة النبض: RS422 تفاضلي أو TTL قابل للاختيار
• تردد النبض التفاضلي: 1 ميجا هرتز لكل قناة
• تردد أحادي الطرف: 500 كيلو هرتز لكل قناة
• قدرة دقة النبض: 20 إلى 163,840,000 نبضة لكل دورة (PPR)
• مصدر الطاقة للمشفر الرئيسي: 5 فولت تيار مستمر، 250 مللي أمبير كحد أقصى
• مناعة الضوضاء: بنية إدخال/إخراج معزولة بصريًا
• حماية درجة حرارة المحرك: متوافقة مع الثرمستور PTC

أداء القياس والتحكم في الحركة

• معالجة نبضية عالية الدقة تحسن دقة تحديد المواقع
• استجابة إشارة سريعة تدعم تطبيقات السيرفو الديناميكية
• تردد تبديل مستقر يقلل من اهتزاز المحرك
• وضع الإشارة التفاضلية يحسن مقاومة التداخل
• نطاق نسبة نبضات واسع يدعم تكامل المشفر المرن
• معالجة أوامر تناظرية دقيقة تحسن اتساق الحركة

إرشادات التركيب

• يجب تركيب المحرك داخل لوحة تحكم صناعية نظيفة
• الحفاظ على تدفق هواء مناسب حول أسطح التبريد
• استخدام كابلات محرك ومشفر محمية
• فصل أسلاك الطاقة عن أسلاك الإشارة
• التحقق من جهد الإدخال قبل تشغيل المحرك
• توصيل التأريض وفقًا للمعايير الصناعية
• استخدام أجهزة حماية الدائرة المناسبة

مزايا التشغيل والصيانة

• إعدادات اتصال قابلة للتكوين تبسط التشغيل
• إعدادات تأخير قابلة للتعديل بواسطة البرامج تحسن استقرار الإشارة
• مخرجات تناظرية تشخيصية تبسط استكشاف الأخطاء وإصلاحها
• مراقبة الحالة تحسن كفاءة الصيانة
• الواجهات المعزولة بصريًا تقلل من مشاكل الضوضاء الكهربائية
• البنية المعيارية تدعم إجراءات الاستبدال الأسرع

معلومات التوافق

• متوافق مع محركات السيرفو من سلسلة Emerson EP
• يدعم دمج PLC و DCS الصناعية
• يعمل مع شبكات التحكم EtherNet I/P
• يدعم اتصال Modbus TCP/IP الصناعي
• يتكامل مع أنظمة تحديد المواقع القائمة على النبض
• مناسب لتطبيقات التغذية الراجعة القائمة على المشفر

قدرات التشخيص والحماية

• مراقبة درجة حرارة المحرك المدمجة
• مخرجات محمية من الدائرة القصيرة
• حماية إدخال رقمي معزول بصريًا
• وظائف معالجة الأخطاء القابلة للتكوين
• مخرجات مراقبة تناظرية تشخيصية
• دعم تشخيصات الاتصال المستقرة

التطبيقات الصناعية النموذجية

• آلات CNC
• أنظمة أتمتة التعبئة والتغليف
• أنظمة الناقلات الصناعية
• منصات تحديد المواقع السيرفو
• معدات الطباعة والتحويل
• الروبوتات وأنظمة المناولة المادية
• خطوط التجميع الآلية
• معدات التحكم في الحركة الدقيقة

رؤية Global PLC Spare HUB

يوفر Emerson EP202-B00-EN00 تحكمًا مستقرًا في السيرفو للأتمتة الصناعية الدقيقة.

يوفر المحرك اتصالًا مرنًا ومعالجة نبضات عالية السرعة.

يفضل المهندسون هذه المنصة لتطبيقات التحكم في الحركة سريعة الاستجابة.

تبسط التشخيصات المتكاملة مهام الصيانة والتشغيل.

تدعم المنصة التشغيل الموثوق به في الأنظمة الصناعية المعقدة.

المحرك مناسب لآلات OEM ومشاريع الأتمتة التحديثية.

التوافق الموصى به للمعدات

• أنظمة محركات السيرفو الصناعية
• معدات الأتمتة التي يتحكم فيها PLC
• آلات تحديد المواقع متعددة المحاور
• منصات الروبوتات الصناعية
• أنظمة التعبئة والتغليف والوسم
• معدات التجميع الإلكترونية
• أنظمة مزامنة الحركة

الشهادات والامتثال الصناعي

• مصمم لبيئات الأتمتة الصناعية
• يدعم معايير الاتصال الصناعي
• تصميم حماية عزل من الدرجة الصناعية
• مناسب للتشغيل الصناعي المستمر
• امتثال UL ذي الصلة معلق لتكوينات محددة

قائمة التعبئة

• 1 × محرك سيرفو رقمي EP202-B00-EN00
• تغليف حماية صناعي
• تسمية تعريف المنتج
• التحقق من فحص الجودة

الشحن والضمان

• ضمان لمدة 12 شهرًا متضمن
• معالجة شحن سريع خلال 24-48 ساعة
• التسليم العالمي متاح
• الشحن مدعوم بواسطة FedEx و UPS و DHL
• تطبيق تغليف التصدير الوقائي

الأسئلة الشائعة

ما هي الوظيفة الأساسية لـ EP202-B00-EN00؟

يتحكم المحرك في سرعة محرك السيرفو وموقعه وعزمه بدقة.

هل يدعم المحرك اتصال إيثرنت؟

نعم. تدعم موديلات مختارة من سلسلة EP بروتوكولات اتصال EtherNet.

هل يمكن لهذا المحرك العمل مع مصادر طاقة DC؟

نعم. يدعم المحرك تشغيل إدخال DC واسع النطاق.

هل المحرك مناسب لأنظمة تحديد المواقع عالية السرعة؟

نعم. يدعم ترددات نبضات تصل إلى 1 ميجا هرتز.

كيف يحسن المحرك مقاومة التداخل؟

تقلل الواجهات المعزولة بصريًا من تأثيرات الضوضاء الكهربائية الصناعية.

ما هي تكوينات المشفر التي يدعمها المحرك؟

يدعم المحرك واجهات نبض تفاضلية وأحادية الطرف.

هل يمكن للمهندسين تكوين توقيت التأخير؟

نعم. يدعم برنامج PowerTools Pro تعديلات تكوين التأخير.

ما هي الصناعات التي تستخدم هذا المحرك السيرفو بشكل شائع؟

تستخدمه صناعات التصنيع والروبوتات والتعبئة والتغليف و CNC بشكل شائع.

ما الذي يجب على المستخدمين مراعاته قبل اختيار هذا الموديل؟

التحقق من متطلبات الاتصال ونوع المشفر ونطاق الجهد وتردد النبض.

هل يدعم المحرك تشخيصات الصيانة التنبؤية؟

تساعد مخرجات التشخيص الفنيين على مراقبة اتجاهات الأداء التشغيلي.
