DS200SDCCG5A بطاقة تحكم محرك GE EX2000 وحدة معالج الإثارة

Manufacturer: GE
Product No.: DS200SDCCG5A
Condition： متوفر بالمخزون
Product Type: وحدة معالجة الإثارة
Product Origin: USA
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

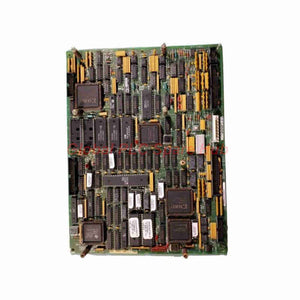

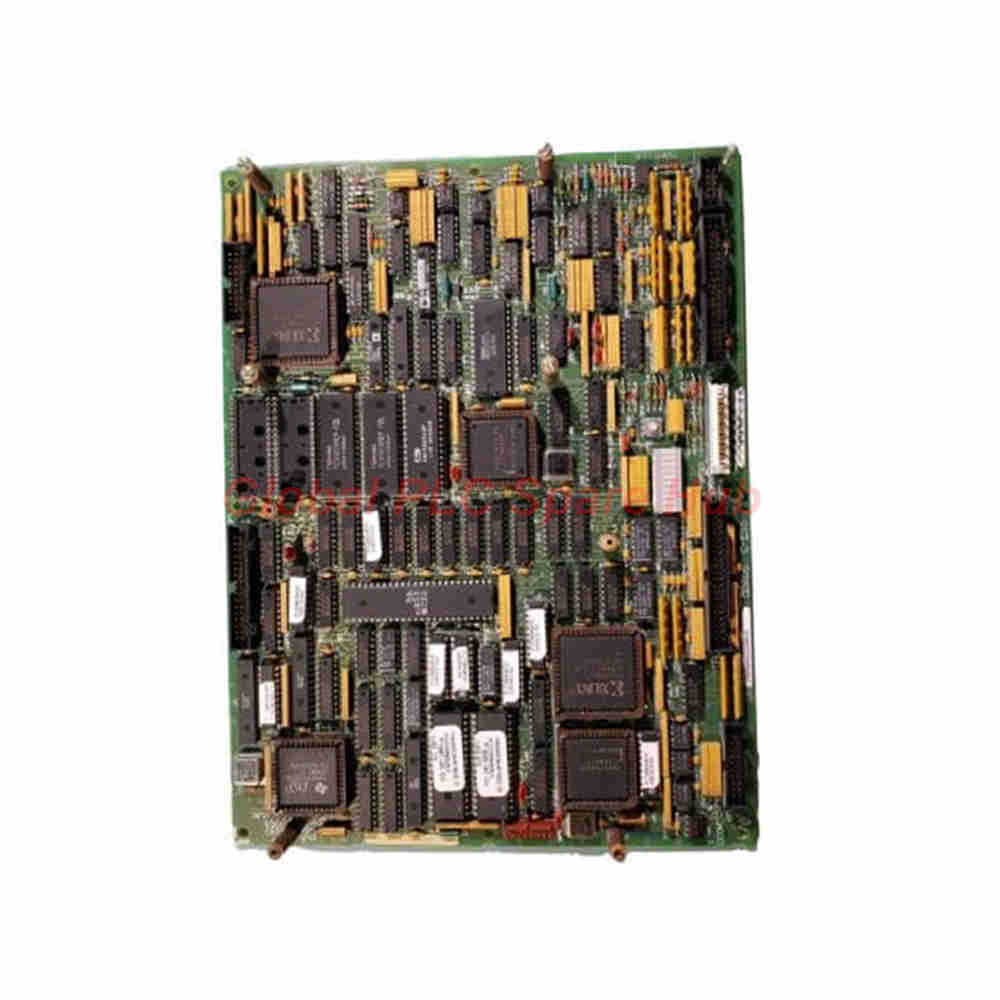

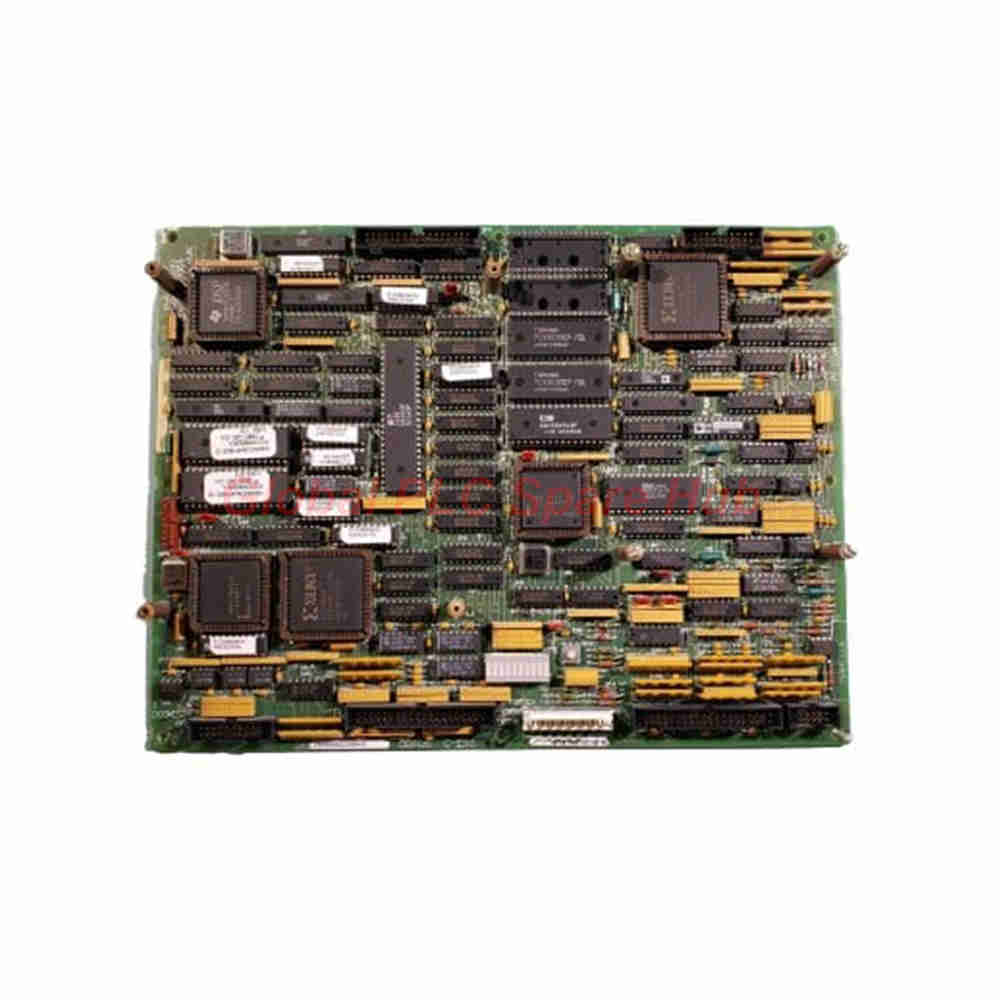

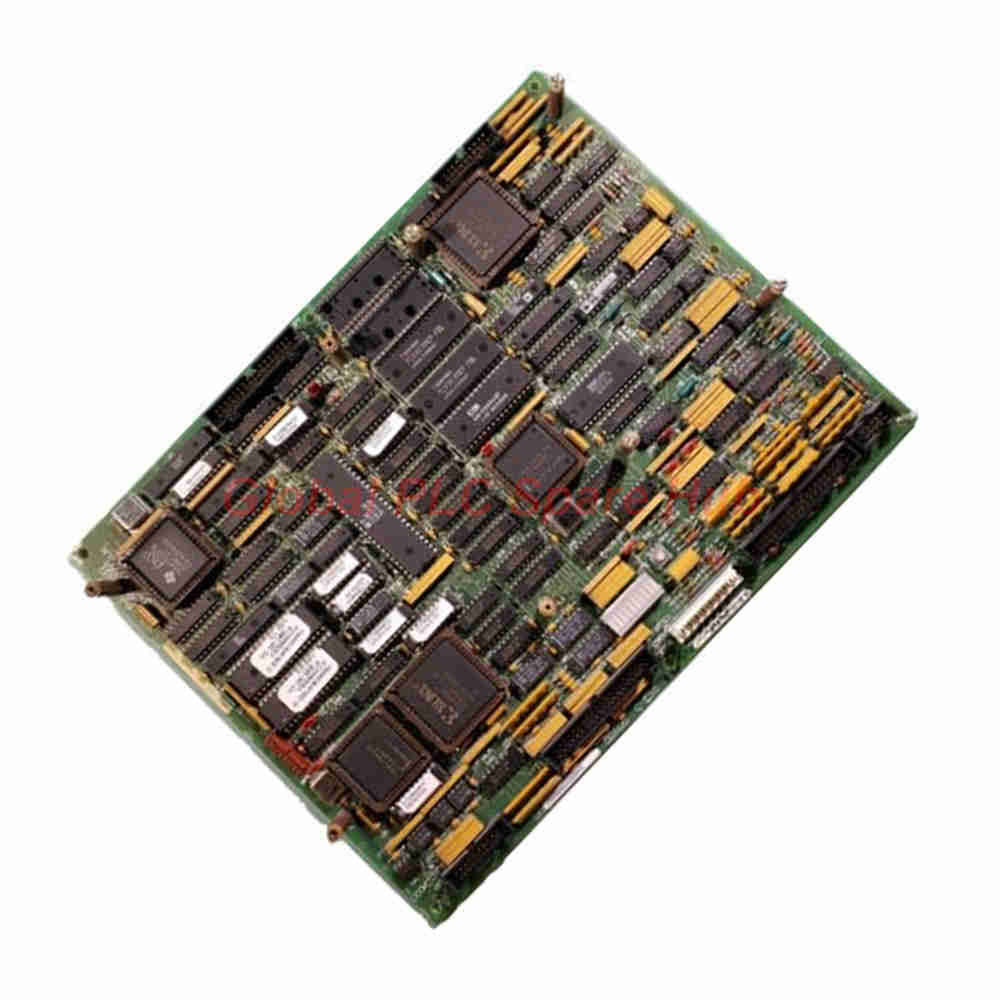

DS200SDCCG5A بطاقة التحكم بمشغل الإثارة الرقمي

تعمل GE DS200SDCCG5A كمنصة معالجة أساسية ضمن أنظمة التحكم بالإثارة EX2000.

تنتمي اللوحة إلى بنية التحكم الصناعي EX2000 و Mark V الناضجة تقنيًا.

يجمع هذا المتحكم بين معالجات متعددة وموارد ذاكرة وواجهات قابلة للتكوين.

يدعم الجهاز تنظيم الإثارة المعقد وإدارة المشغلات الصناعية.

ينشر المهندسون هذه الوحدة في بيئات التحكم بالتوربينات والمحركات ذات المهام الحرجة.

بنية معالجة النظام

ثلاث وحدات معالجة مستقلة 16 بت
بنية اتصالات RAM ثنائية المنافذ
موارد حوسبة مخصصة للتحكم بالمحركات
قدرة متكاملة على إدارة الإشارات
تصميم واجهة معالجة قابلة للتوسيع
تنفيذ التحكم الصناعي في الوقت الحقيقي
بنية تكوين البرامج الثابتة متعددة الطبقات

تفاصيل تكوين المعالج

تدمج DS200SDCCG5A معالجات متخصصة لمهام تشغيلية مختلفة.

وحدة التحكم الدقيقة 80C186: عمليات النظام وإدارة الواجهات
معالج 80C196: التحكم بالمحركات وحلقات التنظيم
DSP TMS320C25: تنفيذ خوارزميات رياضية متقدمة

يتم تنشيط معالج الإشارة الرقمي (DSP) عندما تتطلب التطبيقات أداءً حاسوبيًا إضافيًا.

المواصفات التقنية

العلامة التجارية: جنرال إلكتريك (General Electric)
النموذج: DS200SDCCG5A
السلسلة: EX2000 / Mark V
نوع الوحدة: بطاقة التحكم بمشغل الإثارة الرقمي
الاختصار الوظيفي: SDCC G5A
التطبيق الأساسي: التحكم بالإثارة والمحركات
عدد المعالجات: 3 معالجات دقيقة مدمجة
قنوات الإشارة: 16
نطاق الخرج التناظري: 0–20 مللي أمبير
معدل الإطار: 100 هرتز
البرامج الثابتة المدمجة: 4 شرائح EPROM وشريحة EEPROM واحدة
مواقع EPROM: U11، U12، U22، U23
موقع EEPROM: U9
بنية الذاكرة: بنية RAM ثنائية المنافذ
توسيع الاتصالات: دعم بطاقة مساعدة
وزن اللوحة: حوالي 1.5 رطل
طريقة التكوين: وصلات توصيل (jumpers) وبرامج
أنواع وصلات التوصيل (Jumper): وصلات تكوين JP و WJ
المرجع اليدوي: GEI-100029D
بلد المنشأ: الولايات المتحدة
التوفر: متوفر في المخزون

لوحات التوسعة المدعومة

بطاقة اتصالات LAN DS215SLCC
بطاقة اتصالات LAN 531X306LCC
بطاقة معالج الإشارة 531X309SPC
بطاقة معالج الإشارة متعددة الجسور DS200SPCB

تدعم البنية متطلبات التوسع المرنة للتحكم الصناعي.

بيئة البرامج الهندسية

منصة التكوين ST2000
صندوق أدوات نظام التحكم من GE
أداة تهيئة المشغل LynxOS Drive Configurator

تدعم هذه الأدوات تكوين البرامج الثابتة وإدارة المعلمات والتشخيصات.

القدرة التشخيصية

توفر DS200SDCCG5A تشخيصات متقدمة للمراقبة والمعالجة لأنظمة التشغيل الصناعية.

مراقبة اتصالات المعالج
التحقق من معلمات EEPROM
تشخيصات معالجة الإشارة
تحليل حالة حلقة التحكم
مراقبة سلامة الذاكرة
الإشراف على تنفيذ خوارزمية التشغيل
تشخيصات اتصالات الإدخال/الإخراج
مراقبة واجهة لوحة التوسعة

رؤية Global PLC Spare HUB

لا تزال هذه الوحدة ذات قيمة عالية في مشاريع تحديث التحكم بالإثارة.

تعمل بنية المعالج الثلاثي على تحسين الفصل التشغيلي وكفاءة المعالجة.

يستفيد المستخدمون الصناعيون من تنفيذ حلقة تنظيم مستقرة تحت الأحمال الديناميكية.

تدعم بنية الذاكرة المدمجة الاحتفاظ بالمعلمات بشكل موثوق.

يقدر المهندسون مرونة التوسيع المعيارية للتطبيقات المخصصة.

تعمل بنية التحكم المدعومة بـ DSP على تحسين الأداء أثناء مهام تنظيم المشغل المعقدة.

المعدات والتطبيقات الموصى بها

أنظمة الإثارة EX2000
أنظمة تشغيل المحركات الصناعية
خزائن التحكم بإثارة التوربينات
أتمتة العمليات الصناعية الثقيلة
منشآت توليد الطاقة
منصات تنظيم المحركات عالية السرعة
أنظمة إدارة الطاقة الصناعية
أنظمة تزامن العمليات المتقدمة

ملاحظات التثبيت والتكوين

قم بتركيب اللوحة في خزانات التحكم الصناعية المؤرضة.
لا تقم بتعديل إعدادات وصلة التوصيل (jumper) الافتراضية دون التحقق من الوثائق.
استخدم أدوات برامج معتمدة لتكوين البرامج الثابتة.
افحص محاذاة البطاقة المساعدة قبل التثبيت.
تحقق من تثبيت EPROM أثناء إجراءات الصيانة.
حافظ على التهوية المناسبة للخزانة للحفاظ على الاستقرار الحراري.
افصل أسلاك التحكم عن الموصلات عالية الجهد.

معلومات التعبئة والتغليف

1 × بطاقة التحكم بمشغل DS200SDCCG5A
1 × تغليف صناعي مضاد للكهرباء الساكنة
1 × وثائق فحص المنتج

خدمات الشحن

خدمة التوصيل الدولي FedEx
خدمة الشحن السريع العالمية UPS
دعم لوجستيات الصناعة DHL
توفر الإرسال خلال 24-48 ساعة
تغليف واقٍ آمن بمعايير التصدير

دعم الضمان لمدة 12 شهرًا

تتضمن كل وحدة موردة ضمانًا لمدة 12 شهرًا.

يساعد الدعم الفني في تكوين وإصلاح الأعطال التشغيلية.

يغطي الضمان التشوهات التشغيلية المتعلقة بالتصنيع.

الأسئلة الشائعة المهنية

لماذا يستخدم هذا المتحكم ثلاثة معالجات منفصلة؟

يدير كل معالج وظائف تحكم مخصصة لتحسين الأداء في الوقت الحقيقي.

ما هي المشكلة التشغيلية التي تؤثر عادة على لوحات التحكم بالإثارة؟

يؤثر التأريض غير الصحيح ودرجات حرارة الخزانة غير المستقرة غالبًا على استقرار الإشارة.

ما الذي يجب على المهندسين التحقق منه قبل استبدال هذه الوحدة؟

تأكيد توافق البرامج الثابتة، ومتطلبات اللوحة المساعدة، ومعلمات تكوين النظام.

ما هي التطبيقات التي تستفيد أكثر من معالج DSP المدمج؟

تكتسب أنظمة التنظيم عالية السرعة وأنظمة القيادة كثيفة العمليات الرياضية أكبر ميزة في الأداء.

ما هي ممارسة الصيانة التي تحسن الموثوقية التشغيلية على المدى الطويل؟

الفحص المنتظم لتثبيت EPROM وتدفق الهواء في الخزانة يحسن الاستقرار بشكل كبير.
