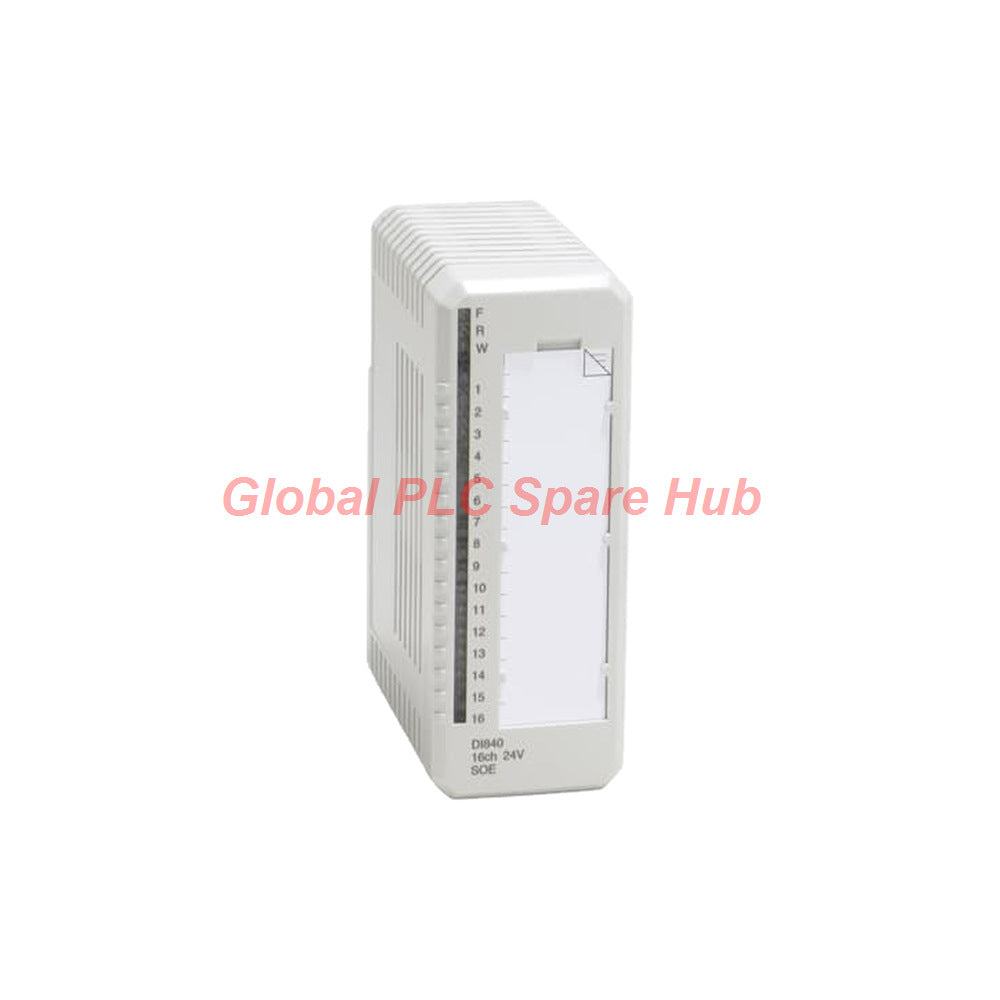

DI840 3BSE020836R1 وحدة الإدخال الرقمي ABB S800 I/O 24V DC SOE

نظرة عامة على المنتج

يعد DI840 (الرقم المرجعي للمادة 3BSE020836R1) وحدة إدخال رقمية ذات 16 قناة، 24 فولت تيار مستمر، مصممة من قبل ABB لنظام S800 I/O. صُممت هذه الوحدة التي تستقبل التيار لعمليات الأتمتة عالية التوافر، وتدعم تكوينات اللوحات الخلفية الفردية والمزدوجة، مما يوفر التقاط أحداث بدقة المللي ثانية عبر بنيات المصنع ذات المهام الحرجة.

تعمل وحدة DI840 ضمن نطاق إدخال من 18 إلى 30 فولت تيار مستمر، وتتميز بختم زمني عالي الدقة لتسلسل الأحداث (SOE) بدقة 1 مللي ثانية وقائمة انتظار أحداث متكاملة تتسع لـ 257 حدثًا. يوفر كل زوج من القنوات توزيع طاقة محول محدود التيار وتصفية داخلية للغالق للتخلص من التشويش غير المرغوب فيه للإشارة، مما يخفف من أعباء التشخيص والتوقيت على وحدة التحكم المضيفة.

هندسة النظام وميزات القياس عن بعد المتقدمة

• تسلسل الأحداث عالي الدقة (SOE)
  • يلتقط التغيرات في الحالة بدقة 1 مللي ثانية وبفترة دقة 0 مللي ثانية / +1.3 مللي ثانية.
  • يخزن المخزن المؤقت للأحداث المدمج ما يصل إلى 257 حدثًا مختومًا زمنيًا لمنع فقدان البيانات أثناء ارتفاع حركة مرور الشبكة.
  • يقلل مرشح الغالق المتكامل من ارتداد التلامس وضوضاء الإشارة قبل تسجيل الحدث.
• توزيع طاقة محول تحت المراقبة
  • مخرجات طاقة مستشعر محمية من قصر الدائرة لكل قناتين إدخال.
  • يراقب سحب تيار المحول ومستويات جهد المجال بشكل مستمر للإبلاغ عن أعطال خط المستشعر.
• التكرار المرن للأجهزة
  • متوافق تمامًا مع وحدات MTU المكررة ذات القناتين (على سبيل المثال، TU842، TU843) لتكوينات الإدخال/الإخراج الاحتياطية الساخنة.
  • حاجز عزل بصري مصنّف لـ 50 فولت عزل و 500 فولت تيار متردد اختبار عازل يحمي إلكترونيات اللوحة الخلفية.

المواصفات الفنية

قدرات التشخيص ومؤشر الحالة

• لوحة القياس عن بعد LED الأمامية: مؤشرات LED مخصصة للحالة للخطأ (F)، التشغيل (R)، التحذير (W)، وحالات القناة الفردية (1-16).
• الإشراف الميداني والداخلي: كشف مستمر في الوقت الفعلي لفقدان جهد العملية، والفشل المنطقي الداخلي، والحمل الزائد لدائرة المستشعر.
• علامات خطأ ModuleBus: ترسل حزم قياس عن بعد واضحة لخطأ الوحدة، وتحذير الوحدة، وخطأ القناة مباشرة إلى نظام System 800xA.

سيناريوهات التطبيق المستهدفة والأنظمة الصناعية

• أنظمة إيقاف الطوارئ (ESD): تتتبع أزرار الضغط الحرجة للتعطيل والأقفال المتشابكة للسلامة حيث يكون تسجيل SOE بـ 1 مللي ثانية إلزاميًا لتحليل السبب الجذري.
• حلقات مكررة عالية التوافر: مقترنة بوحدات MTU مكررة على منصات التحكم في التوربينات والإنتاج البحري للسماح باستبدال البطاقة دون انقطاع.
• أتمتة المواقع الخطرة: معتمدة للمناطق الخطرة من الفئة 1 القسم 2، ATEX Zone 2، و C1 Zone 2 مع طلاء بيئي قاسٍ G3.

إرشادات التثبيت وتكوين الوحدة

• محاذاة التحديد الميكانيكي: اضبط دبابيس التحديد الميكانيكي على لوحة القاعدة MTU المستهدفة على الموضع 'CD' قبل إدخال البطاقة.
• حدود التشغيل الحرارية: تدعم حتى 55 درجة مئوية في التكوينات الأفقية القياسية؛ حد درجة الحرارة المحيطة إلى 40 درجة مئوية عند التثبيت رأسيًا في لوحات القاعدة المدمجة.
• مسافات توصيل الأسلاك الميدانية: تستوعب توصيلات الكابلات الميدانية حتى 600 متر (656 ياردة) مع الحفاظ على دقة التعرف على النبضات.

التعبئة والتغليف، واللوجستيات، وشروط الضمان

• المهلة الزمنية للإرسال: تتم معالجة الوحدات الأصلية المتوفرة في المخزون وتكون جاهزة للشحن في غضون 24 إلى 48 ساعة.
• الشحن الدولي السريع: يتم توفير التسليم العالمي عبر شركات الشحن ذات الأولوية بما في ذلك FedEx و UPS و DHL.
• جودة التعبئة والتغليف: تُشحن جديدة وأصلية 100% في عبوات واقية محكمة الغلق ومضادة للكهرباء الساكنة.
• تغطية لمدة 12 شهرًا: مدعومة بضمان استبدال كامل لمدة 12 شهرًا.

دليل شراء الهندسة

• تقييم متطلبات SOE: تحقق مما إذا كانت رخصة برنامج نظام التحكم الموزع (DCS) الخاص بك تدعم ختم الوقت لتسلسل الأحداث بالمللي ثانية قبل نشر ميزات SOE.
• اختر لوحة القاعدة MTU المطابقة: اختر لوحة قاعدة مكررة (على سبيل المثال، TU842 أو TU843) للحلقات عالية التوافر، أو لوحات قاعدة قياسية (على سبيل المثال، TU810V1) للتكوينات الفردية.
• احسب إجمالي ميزانية طاقة 24 فولت تيار مستمر: ضع في الاعتبار سحب التيار الأقصى البالغ 335 مللي أمبير لكل بطاقة عند تحديد حجم إمدادات الطاقة الميدانية الخارجية التي تغذي محولات المجال.

الأسئلة الشائعة

س: كيف تتعامل قائمة انتظار الأحداث المكونة من 257 حدثًا مع تجاوز سعة الأحداث أثناء تعطل كبير في المصنع؟

ج: تخزن الذاكرة الداخلية التغيرات الواردة في الحالة تسلسليًا بدقة 1 مللي ثانية، وتحتفظ بالأحداث حتى يكمل متحكم ModuleBus تنفيذ الاستطلاع.

س: ما هو الغرض التشغيلي الرئيسي من مرشح الغالق المدمج؟

ج: يقلل مرشح الغالق من التشويش العابر وارتداد التلامس السريع من مفاتيح المجال، مما يمنع قائمة انتظار الأحداث من الامتلاء ببيانات غير مرغوب فيها.

س: هل يمكن استبدال بطاقة الإدخال هذه أثناء تشغيل النظام عند تثبيتها على لوحة قاعدة مكررة؟

ج: نعم، في إعدادات لوحة القاعدة المكررة، يؤدي استبدال بطاقة واحدة إلى إبقاء البطاقة المرافقة نشطة ومعالجة إشارات المجال دون مقاطعة عمليات المصنع.

س: كيف تتصرف الوحدة إذا حدث قصر دائرة في كابل مستشعر المجال؟

ج: يحد محدد تيار طاقة المحول الداخلي من تيار قصر الدائرة، ويعزل زوج القنوات المتأثر، ويشغل مؤشر LED تحذيري على اللوحة الأمامية.

س: ما هو الفرق الوظيفي بين وحدة إدخال SOE وبطاقة إدخال رقمية قياسية؟

ج: تسجل البطاقات القياسية المدخلات بناءً على تردد دورة مسح PLC، بينما تضيف وحدات SOE علامات زمنية للأجهزة (1 مللي ثانية) مباشرة على مستوى أجهزة الإدخال.

رؤى Global PLC Spare HUB

أثناء تحقيق ما بعد التعطل في منصة ضغط غاز بحرية، واجه مهندسو المصنع صعوبة في تحديد السبب الجذري الرئيسي لإيقاف ضاغط مفاجئ. سجلت وحدات الإدخال الرقمية القياسية جميع الأقفال المتشابكة للسلامة ضمن نفس نافذة مسح المتحكم البالغة 50 مللي ثانية، مما جعل من المستحيل تحديد أي مفتاح ميداني تعطل أولاً.

أوصى فريقنا الفني بترقية حلقات السلامة الحرجة إلى وحدة تسلسل الأحداث DI840 3BSE020836R1. باستخدام ختم الوقت للأجهزة بدقة 1 مللي ثانية ومخزن الأحداث الداخلي الذي يتسع لـ 257 حدثًا، حصل فريق الهندسة على تتبع تسلسلي دقيق لجميع جهات اتصال ESD الميدانية. أثناء حدث التعطل التالي، تمكن الفنيون من تحديد مفتاح ضغط زيت التشحيم المعطل في غضون دقائق، مما منع ساعات من وقت التوقف التشخيصي غير الضروري.
