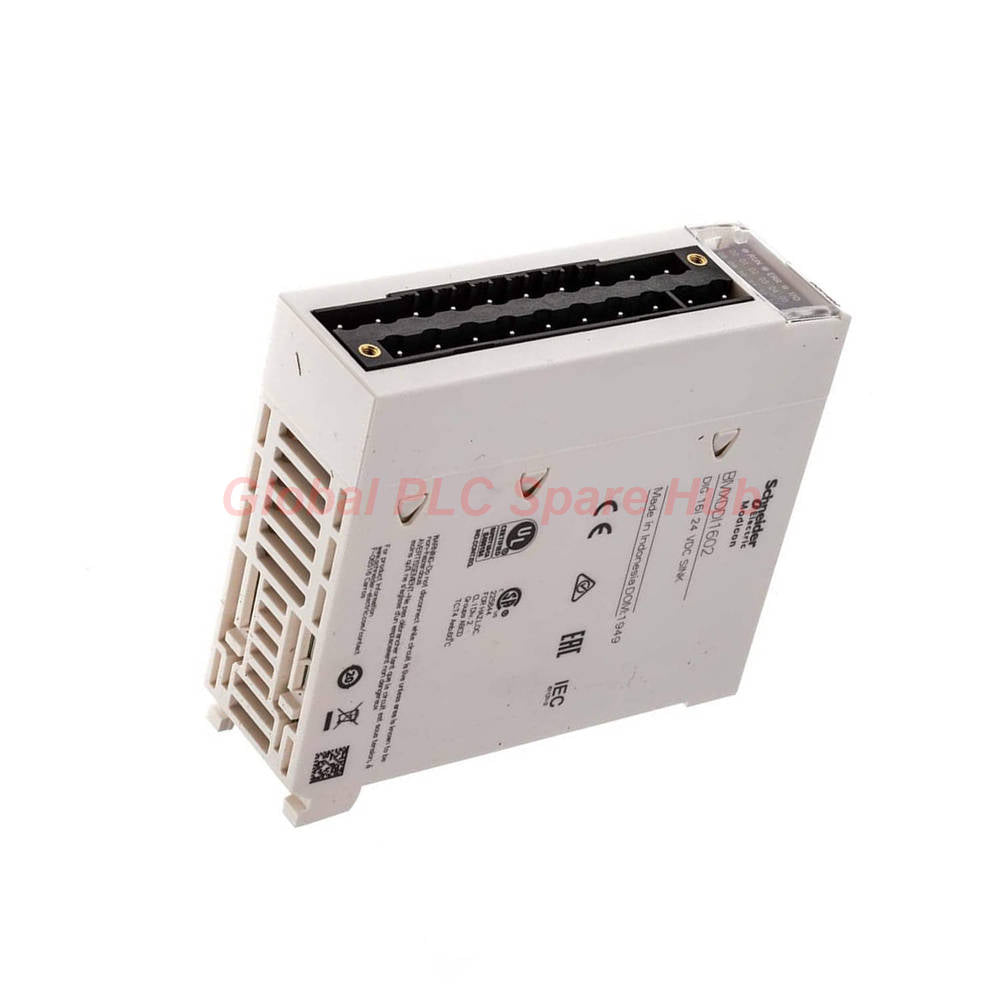

وحدة الإدخال BMXDDI1602 شنايدر إلكتريك موديكون X80 | 24 فولت تيار مستمر 16 قناة

نظرة عامة عن المنتج

تُعد الوحدة BMXDDI1602 وحدة إدخال منفصلة عالية الكثافة مصممة لمنصة Modicon X80. توفر هذه الوحدة 16 مدخلًا منطقيًا غارقًا معزولًا بجهد 24 فولت تيار مستمر، مما يوفر اكتسابًا قويًا للإشارة لمهام الأتمتة الصناعية الصعبة. صُممت لتحقيق الموثوقية، وتدعم التبديل السريع وتتميز باكتشاف الأعطال المتكامل لضمان وقت تشغيل النظام الحيوي.

مصفوفة الأداء الفني

• العلامة التجارية/الموديل: Schneider Electric BMXDDI1602
• منطق الإدخال: 16 قناة غارقة (منطق موجب).
• تصنيف الإشارة: 24 فولت تيار مستمر، معزولة وفقًا للمعيار IEC 60947-5-2.
• وقت الاستجابة: 4 مللي ثانية نموذجي / 7 مللي ثانية كحد أقصى.
• الحماية: حماية من قطبية معكوسة؛ عزل عازل من 1500 فولت بين القناة والناقل.
• الموثوقية: تصنيف MTBF يبلغ 775,000 ساعة.
• الامتثال البيئي: مقاومة للأبواغ الفطرية (الفئة 3B2)؛ تصنيف IP20 للحماية من التسلل.
• مؤشر الحالة: مصفوفة متعددة لمصابيح LED لحالات RUN و ERR و I/O وتشخيصات كل قناة.

رؤية Global PLC Spare HUB

تُعد BMXDDI1602 المعيار الصناعي لمعالجة الإشارات عالية التوفر. يؤكد تحليلنا الفني أن مقاومة الإدخال للوحدة البالغة 6800 أوم توازن تمامًا بين مناعة الضوضاء وتبديد الطاقة المنخفض (2.5 وات).

• قدرة التشخيص: تتضمن الوحدة حدًا ذكيًا لاكتشاف الجهد (<14 فولت عطل مستشعر / >18 فولت المستشعر سليم)، مما يسمح للمهندسين بتحديد تدهور مستشعر المجال بشكل استباقي قبل حدوث عطل كامل.
• توافق المعدات: مصممة خصيصًا للوحات الخلفية Modicon X80 المستخدمة في معماريات M340 و M580.
• نطاق التطبيق: ضرورية لأجهزة التعشيق الحساسة للسلامة، ومستشعرات تتبع الناقل، ومراقبة مفتاح الحد عالي السرعة في خطوط التصنيع الآلية.

الخدمات اللوجستية والدعم

• الشحن العالمي: تسليم آمن عبر FedEx أو UPS أو DHL.
• المعالجة: إرسال سريع في غضون 24-48 ساعة من مركز التوزيع الخاص بنا.
• ضمان الجودة: يشمل ضمانًا شاملاً لمدة 12 شهرًا على جميع الوحدات.

الأسئلة الشائعة للمحترفين

• س: كيف يمكنني تحديد مستشعر حقل معطل باستخدام مؤشرات LED للوحدة؟
  ج: إذا كان مؤشر LED "ERR" نشطًا ومؤشر LED الخاص بقناة معينة يشير إلى وجود خلل، فقد اكتشف المنطق الداخلي حالة إشارة غير متوافقة مع نطاق مصدر طاقة المستشعر (<14 فولت).
• س: هل يمكن استبدال هذه الوحدة دون إيقاف وحدة المعالجة المركزية لـ PLC؟
  ج: نعم، تدعم الوحدة BMXDDI1602 إمكانيات التبديل السريع، مما يسمح بالصيانة دون مقاطعة دورة العملية الكلية.
• س: هل توجد توصية محددة لطول كابل المستشعر؟
  ج: على الرغم من أن الوحدة مرنة، احتفظ بأسلاك المستشعر أقل من 100 متر واستخدم كابلات محمية لمنع التداخل الكهرومغناطيسي الشائع في البيئات عالية الكثافة.
• س: ماذا يعني "معزول" لهذه المدخلات الـ 16؟
  ج: يعني ذلك أن دوائر الإدخال مفصولة كهربائيًا عن ناقل اللوحة الخلفية، مما يوفر حاجزًا بقوة 1500 فولت يحمي المتحكم الرئيسي من ارتفاعات الجهد في الجانب الميداني.
• س: لماذا أختار وحدة المنطق الغارق هذه بدلاً من نوع المصدر؟
  ج: يُفضل المنطق الغارق في الأنظمة التي يكون فيها العائد المشترك مؤرضًا، وتوفر مستشعرات الحقل إشارة جهد موجب، وهو ممارسة قياسية في معظم لوحات التحكم في أمريكا الشمالية.

دليل اختيار الخبراء

اختر BMXDDI1602 عندما يتطلب مشروع التحكم الخاص بك جمع مدخلات تيار مستمر بجهد 24 فولت عالية الكثافة مع تشخيصات ميدانية متكاملة. قبل الشراء، تأكد من أن اللوحة الخلفية لوحدة التحكم الخاصة بك متوافقة مع عامل الشكل لسلسلة X80. للبيئات ذات التعرض العالي للفطريات/الرطوبة، فإن تصنيف 3B2 المدمج يجعل هذه الوحدة الخيار الأكثر متانة للمناخات المدارية أو مصانع معالجة الأغذية.
