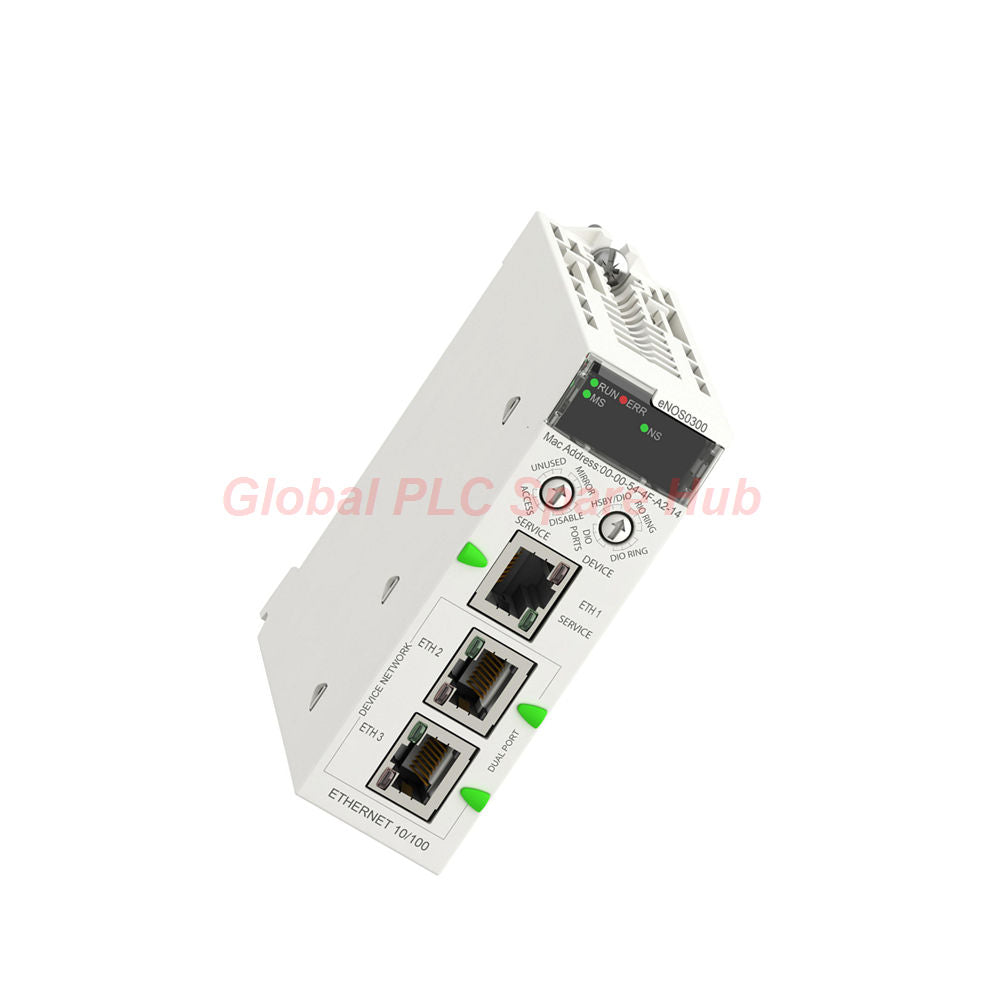

BMENOS0300C وحدة تبديل Modicon X80 شبكة شنايدر إلكتريك

نظرة عامة معمارية على BMENOS0300C

يعد BMENOS0300C وحدة تبديل شبكة مُدارة وثلاثية المنافذ، مصممة خصيصًا لمنصة أتمتة Modicon X80 . يوفر هذا الجهاز الذكي توجيهًا مخصصًا لشبكات أجهزة EtherNet/IP ومنافذ خدمة محلية متخصصة. صُممت الوحدة للعمل في بيئات المعالجة القاسية، وتتميز بطلاء واقٍ شامل من المصنع كتعزيز قياسي. تُركّب البنية بشكل أساسي في لوحات توصيل صناعية ذكية لتسهيل تعدد الإرسال للبيانات عالية السرعة والتحكم الحتمي في الاتصالات. يستخدم مهندسو التحكم هذا المكون لتحسين طوبولوجيا الشبكات الفرعية، وعزل حركة مرور التحكم، والحفاظ على وقت تشغيل متواصل عبر البنى التحتية للأتمتة المتطلبة.

المواصفات الفنية

• العلامة التجارية: شنايدر إلكتريك
• رقم الموديل: BMENOS0300C
• سلسلة المنتجات: منصة Modicon X80
• نوع الوحدة: وحدة تبديل إيثرنت مُدارة
• إجمالي المنافذ: 3 قنوات واجهة اتصالات
• تعيين توجيه المنفذ: شبكة جهاز EtherNet/IP مخصصة ووصول منفذ خدمة محلي
• بروتوكول الاتصال: طبقة صناعية EtherNet/IP أصلية
• جهد الإمداد المقنن: 24 فولت تيار مستمر يتم الحصول عليه عبر ناقل اللوحة الخلفية
• استهلاك الطاقة الحرارية عند 25 درجة مئوية: 3.3 واط بحد أقصى، يسحب تيار 135 مللي أمبير
• استهلاك الطاقة الحرارية عند 60 درجة مئوية: 4.5 واط بحد أقصى، يسحب تيار 185 مللي أمبير
• الشكل المادي للوحدة: ملف تعريف شغل فتحة التوسعة القياسية
• تصنيف الحماية من التوغل: تصميم غلاف محكم IP20
• معيار الحماية من الجهد الزائد: حماية الدائرة المعتمدة من الفئة II
• الوزن الصافي للمكون: 264.0 جرام

المرونة البيئية وتصنيفات الغلاف الجوي القاسي

• مستوى مقاومة الغازات الكيميائية: مقاوم للغازات من الفئة Gx متوافق مع معايير ISA S71.04
• معيار مقاومة الغازات الصناعية: مقاوم للغازات من الفئة 3C4 متوافق مع IEC 60721-3-3
• مقاومة الجسيمات: مقاوم للغبار من الفئة 3S4 ومقاوم للرمل من الفئة 3S4 وفقًا لـ IEC 60721-3-3
• الحماية من الرطوبة الجوية: مقاوم لنمو العفن والجراثيم الفطرية من الفئة 3B2 (IEC 60721-3-3)
• مرونة الهواء البحري: مقاوم للملح من المستوى 2 متوافق مع مصفوفة الامتثال IEC 68252
• تصنيف الحدود الخطرة: هيكل مصنف للعمل في المواقع الخطرة من الفئة الأولى، القسم الثاني
• سجل سلامة المناطق المتفجرة: حماية من الانفجار ATEX Zone 2/22 و IECEx Zone 2/22

ملف تعريف معايير المحطات الفرعية والصناعات الثقيلة

• شهادة المحطات الفرعية للمرافق الكهربائية: متوافق مع EN/IEC 61850-3 الموقع G
• مواصفات واجهة الأتمتة: EN/IEC 61000-6-5 نوع الواجهة 1 ونوع 2
• المعايير العامة لوحدات التحكم القابلة للبرمجة: EN/IEC 61131-2 المعايير الهيكلية
• متطلبات سلامة المختبرات الكهربائية: EN/IEC 61010-2-201، UL 61010-2-201، و CSA C22.2 No 61010-2-201
• الموافقة على النوع البيئي البحري: الجمعية الدولية لجمعيات التصنيف IACS E10

العتبات المناخية والتشغيلية

• درجة حرارة التشغيل المحيطة: من 0 إلى 60 درجة مئوية بدون الحاجة إلى تخفيض حراري
• درجة حرارة التخزين المحيطة: من -40 إلى 85 درجة مئوية (نطاق حراري موسع)
• الرطوبة النسبية المحيطة: 95% كحد أقصى، مستمرة غير متكثفة
• ارتفاع التشغيل الجوي: أقل من أو يساوي 2000 متر فوق مستوى سطح البحر
• ارتفاع النقل اللوجستي: حد أقصى للذروة يصل إلى 3000 متر

تكامل النظام وملاءمة المعدات

• البنى الخلفية الذكية: لوحات التوصيل المختلطة Modicon BMEXBP Ethernet+X-Bus (BMEXBP0400، BMEXBP0800)
• عُقد معالج الأتمتة: وحدات تحكم Modicon M580 ePAC CPU (BMEP582040، BMEP584040)
• بنى نظام الإدخال/الإخراج الموزعة: نقاط انتقال Modicon Quantum / Premium عبر بنية Modicon X80 البعيدة
• البيئات المسببة للتآكل الشديد: منشآت معالجة البتروكيماويات وعمليات معالجة مياه الصرف الصحي

سيناريوهات التطبيق

• فصل حركة مرور بيانات التوصيل الآلي في الوقت الفعلي عن خطوط الاستقصاء SCADA ذات المستوى الأعلى.
• توفير محطات وصول هندسية محلية معزولة مباشرة على باب حاوية المعدات عبر منفذ الخدمة.
• توزيع اتصالات الإيثرنت ضمن الحلقات الفرعية المحلية باستخدام حلقات التكرار الصناعية المتخصصة.
• نشر واجهة شبكة القياس عن بعد في البيئات الساحلية المسببة للتآكل والرطبة أو التركيبات التي تحتوي على نسبة عالية من الملح.
• توجيه البيانات عالي الكثافة داخل المحطات الفرعية لتوزيع الطاقة الكهربائية التي تتطلب الامتثال الصارم للحماية من زيادة التيار.

قدرات التشخيص

• مؤشر التشغيل (LED RUN) (أخضر): يشير الضوء الثابت إلى أن برنامج وحدة الشبكة قد تم تهيئته بالكامل ويعمل.
• مؤشر الخطأ (LED ERR) (أحمر): يشير إلى فشل داخلي في المعالج الدقيق، أو قفل في الأجهزة، أو حالة خطأ نشطة في الجهاز.
• مؤشر حالة الوحدة (LED Mod Status) (أخضر/أحمر): ضوء مزدوج الألوان يوفر تأكيدًا مرئيًا لتكوين منطق الوحدة بشكل عام.
• مؤشر حالة الشبكة (LED Net Status) (أخضر/أحمر): ضوء مزدوج الألوان يعرض صحة مصافحة الاتصال في الوقت الفعلي عبر نسيج الشبكة.

الامتثال والشهادات

• توجيهات سلامة علامة CE
• توجيه الإطار ذو الجهد المنخفض 2014/35/EU
• توجيه التوافق الكهرومغناطيسي 2014/30/EU
• توجيه سلامة الأجواء المتفجرة ATEX 2014/34/EU
• معيار Underwriters Laboratories للتحكم الصناعي المدرج في UL
• معيار Canadian Standards Association للأنظمة الصناعية المعتمد من CSA
• علامة الامتثال التنظيمي RCM / شهادة الامتثال الأوراسي EAC

أبعاد التعبئة والتغليف والوحدات اللوجستية

• وحدة نوع العبوة 1: تصميم حاوية PCE فردية
• أبعاد مظروف العبوة من النوع 1: 5.800 سم (الارتفاع) × 11.200 سم (العرض) × 12.200 سم (الطول)
• الوزن الإجمالي للعبوة من النوع 1: 264.000 جرام
• وحدة العبوة الكبيرة من النوع 2: كرتون شحن متعدد الوحدات S02 يحتوي على 5 وحدات فردية
• أبعاد مظروف العبوة من النوع 2: 15.000 سم (الارتفاع) × 30.000 سم (العرض) × 40.000 سم (الطول)
• الوزن الإجمالي للعبوة من النوع 2: 1.636 كيلوجرام
• محتويات العبوة: وحدة تبديل شبكة واحدة، سجل فحص المصنع، دليل مرجعي فني
• مدة حماية الأجهزة: اتفاقية تغطية ضمان لمدة 12 شهرًا ضد عيوب المصنع

لوجستيات الشحن

• شبكات الشحن المعتمدة: شحن دولي سريع عبر FedEx وUPS وDHL.
• سرعة المعالجة: يتم إكمال إجراءات الإرسال العالمية المؤمنة في غضون 24 إلى 48 ساعة من معالجة الطلب.

رؤى Global PLC Spare HUB

يتميز BMENOS0300C بدمجه لمقاييس المقاومة الكيميائية والمحطات الفرعية الكهربائية المتقدمة وصولاً إلى مستوى رفوف الإدخال/الإخراج القياسية. بينما تفشل وحدات الإيثرنت النموذجية بسرعة عند التعرض لكبريتيد الهيدروجين أو الرطوبة العالية، تتعامل هذه الوحدة مع البيئات العدوانية بسلاسة بفضل طلائها الواقي شديد التحمل. تسمح الشهادة المزدوجة بموجب الفئة الأولى القسم 2 ومنطقة ATEX 2 للمهندسين بتوسيع شبكات الإيثرنت عالية السرعة بأمان إلى المناطق الخطرة. يقلل من المساحة المطلوبة لأجهزة الشبكات الإضافية عن طريق الجمع بين توجيه التحكم ومنافذ الصيانة الميدانية المحلية في فتحة واحدة تعمل بالطاقة من اللوحة الخلفية.

مصفوفة اختيار المشتريات

• حدد الإصدار المطلي بالواقي "C" إذا كان جو مصنعك يحتوي على عناصر مسببة للتآكل أو رطوبة عالية.
• تأكد من أن لوحة التوصيل المستهدفة هي نوع رف BMEXBP متوافق مع الإيثرنت ليتوافق مع مسارات البيانات عالية السرعة.
• تأكد من أن حساب مصدر الطاقة الحالي الخاص بك يتضمن ملف استهلاك التيار الأعلى 185 مللي أمبير إذا كنت تعمل بالقرب من الحد الحراري العلوي 60 درجة مئوية.
• تجنب استخدام وحدة البنية التحتية هذه لتوزيع الألياف الضوئية واسع النطاق بدون محولات وسائط خارجية، حيث أن جميع الاتصالات الأصلية هي منافذ نحاسية.

الأسئلة المتكررة

ما هو الغرض التصميمي الذي يشير إليه اللاحقة "C" لبطاقة واجهة الاتصال هذه؟

تشير اللاحقة "C" إلى أن لوحة الدوائر المطبوعة تحتوي على طلاء واقٍ من المصنع. تحمي هذه الطبقة الواقية الدوائر الداخلية من الغبار، والهواء الملحي، والغازات الكيميائية، ونمو الفطريات في البيئات القاسية.

هل يمكن توصيل هذه البطاقة بلوحة توصيل X-Bus من سلسلة TSXBPX الأقدم؟

لا. تتطلب وحدة الشبكة لوحة توصيل من سلسلة BMEXBP تدعم الإيثرنت. تستخدم دبابيس الإيثرنت عالية السرعة المحددة التي لا تتوفر في رفوف X-Bus القديمة.

كيف تدير الوحدة الفرق بين بيانات التحكم الحيوية بالآلة وحركة المرور الهندسية المحلية؟

تستخدم البطاقة تخطيطًا داخليًا للبرامج الثابتة. يعزل هذا الإعداد حركة مرور منفذ الخدمة عن بيانات حلقة EtherNet/IP الحتمية، مما يمنع مهام التشخيص المحلية من تأخير إجراءات التحكم في الوقت الفعلي.

ماذا يعني توهج ضوء ERR الأحمر الثابت على اللوحة الأمامية أثناء بدء التشغيل؟

يشير ضوء ERR الأحمر الثابت إلى وجود عطل داخلي حرج في الأجهزة أو مشكلة في البرامج الثابتة التالفة. إذا لم يؤدِ تدوير طاقة الرف إلى مسح الخطأ، فقد تحتاج الوحدة إلى صيانة أو استبدال.

هل تتطلب الوحدة توصيلات طاقة خارجية 24 فولت تيار مستمر لتعمل على إسقاط الرف؟

لا. تستمد الوحدة طاقتها التشغيلية مباشرة من ناقل اللوحة الخلفية. لست بحاجة إلى توصيل أي أطراف طاقة خارجية لتنشيط منافذ الجهاز.
