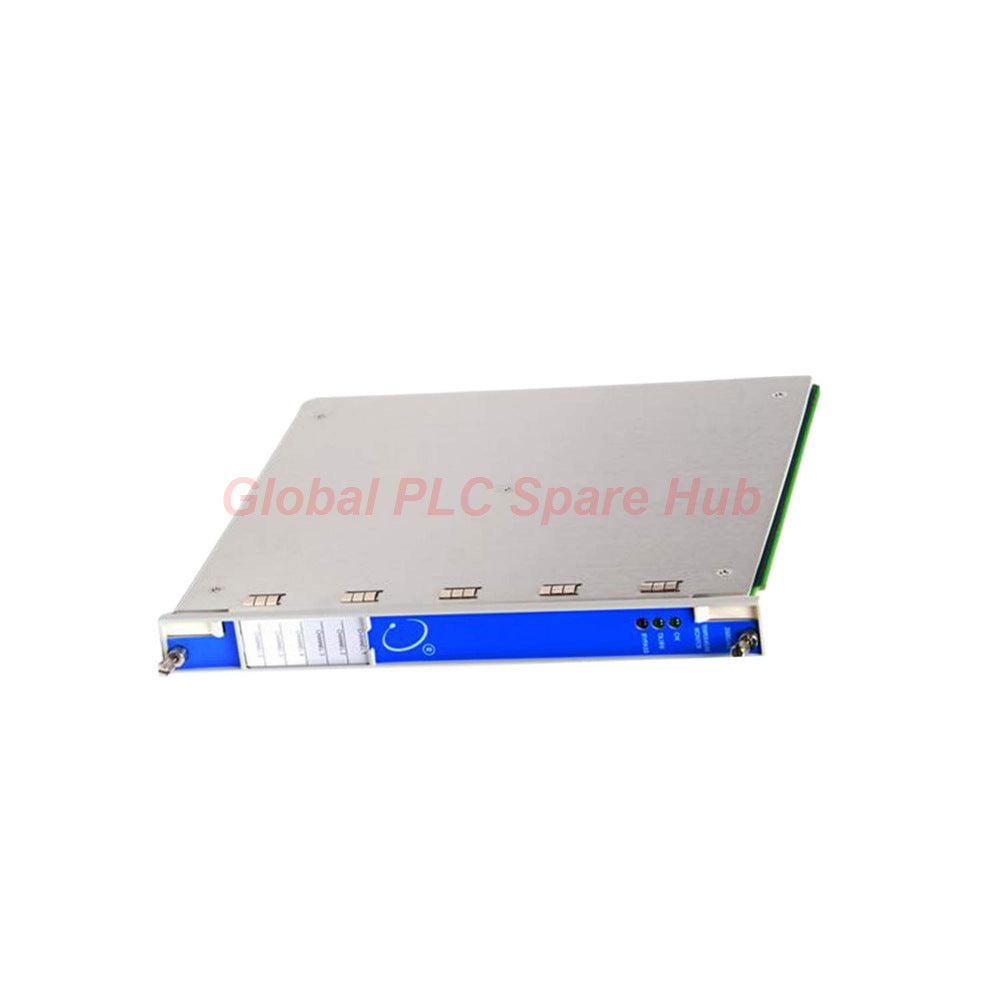

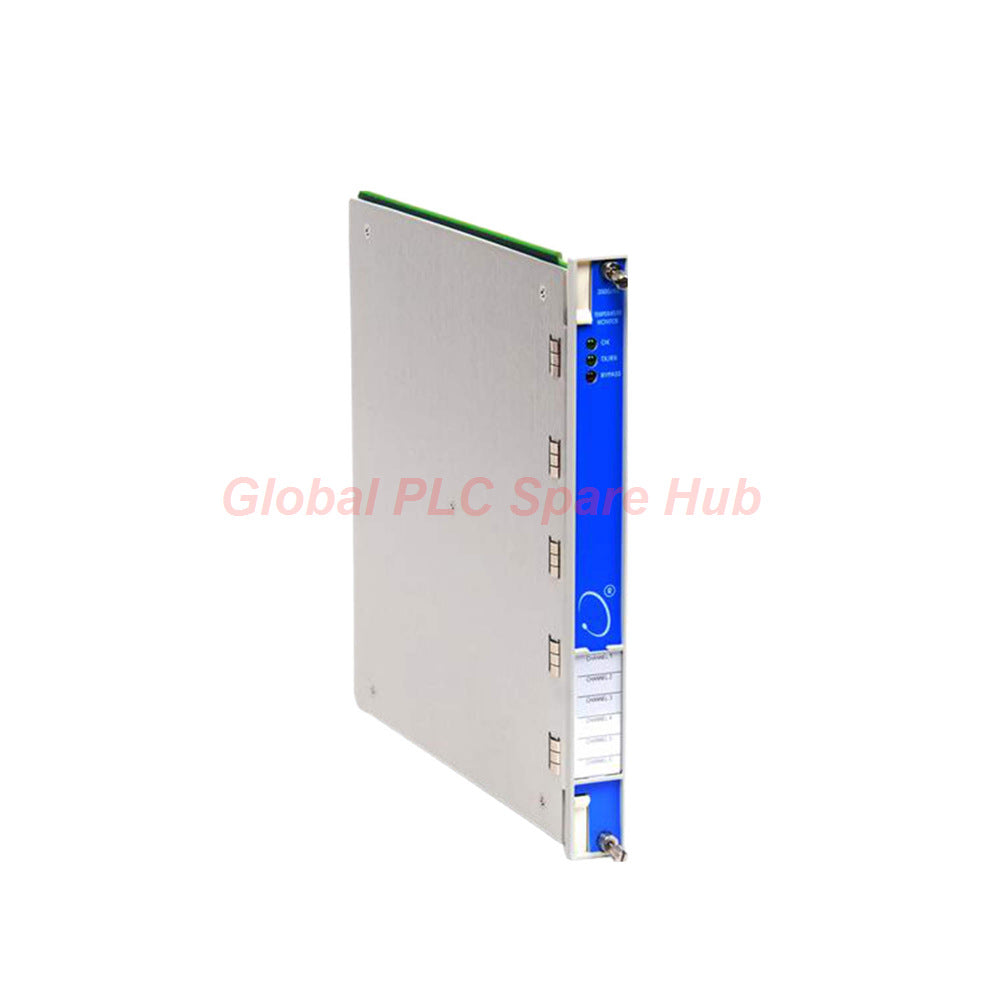

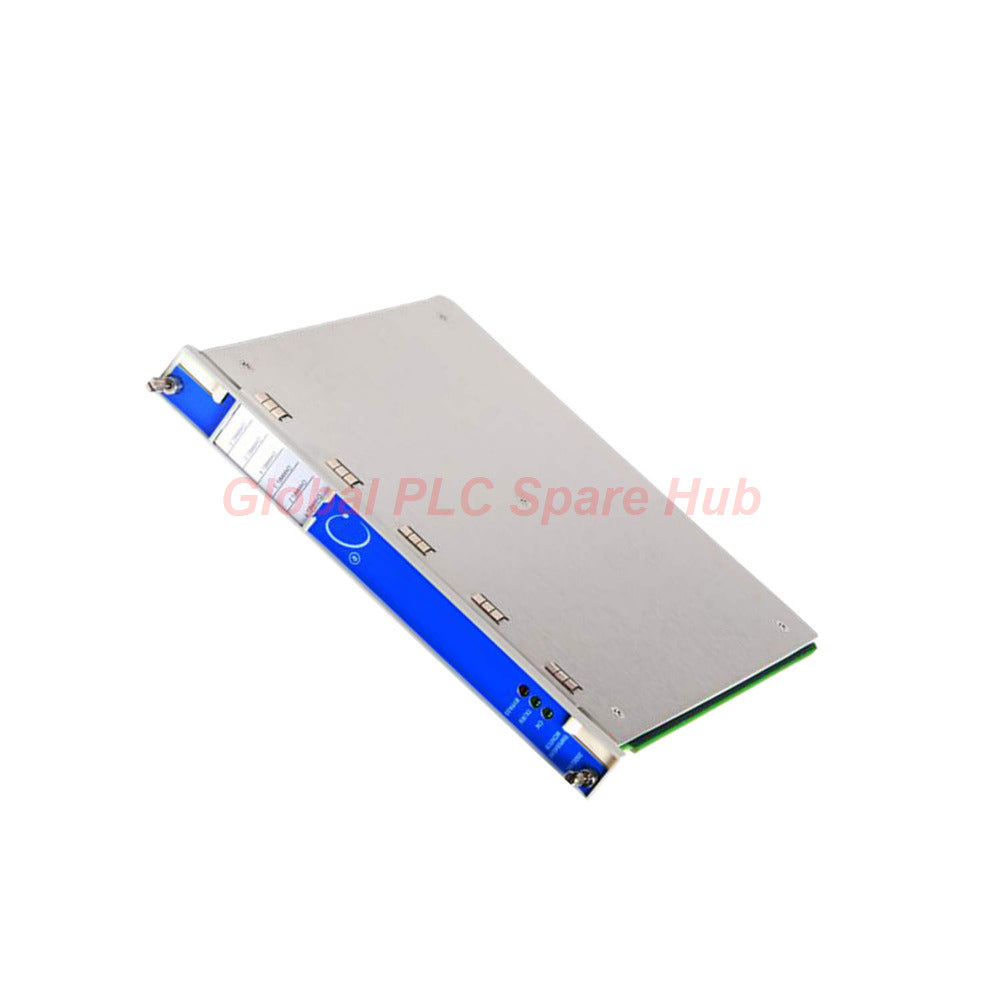

وحدة نظام حماية درجة الحرارة بينتلي نيفادا 3500/60-01-02

نظرة عامة على النظام: بنتلي نيفادا 3500/60-01-02

يعد Bently Nevada 3500/60-01-02 وحدة مراقبة درجة الحرارة عالية الكثافة المصممة لحماية الآلات الدوارة الحيوية. تدعم هذه الوحدة ما يصل إلى 6 قنوات، وتقوم بمعالجة إشارات RTD و Thermocouple (TC) بدقة لتوفير وعي حراري محلي. إنها مكون أساسي ضمن بنية سلسلة 3500، مما يضمن عمل الآلات ضمن الحدود الحرارية الآمنة.

تكوين وتحليل الطلب

يتم تعريف 3500/60-01-02 من خلال هيكل التكوين التالي:

• 3500/60: وحدة مراقبة درجة الحرارة
  • نوع الإدخال/الإخراج (01): إدخال/إخراج RTD/TC غير معزول مع نهايات داخلية.
  • اعتماد الوكالة (02): ATEX / IECEx / CSA (معتمد من الفئة 1، المنطقة 2).

المواصفات الفنية الرئيسية

• سعة الإدخال: ما يصل إلى 6 محولات RTD أو TC.
• مقاومة الإدخال: 10 ميجا أوم لكل إدخال سلك.
• استهلاك الطاقة: 7 واط (اسمي).
• التوافق: ثيرموكوبل من النوع E و J و K و T؛ RTDs Pt100/Pt120؛ RTDs نحاسية 10 أوم.
• الدقة: ±3 درجات مئوية (تكوين الرف القياسي).
• منطق الإنذار: نقاط ضبط قابلة للبرمجة فوق/تحت مع فترات تأخير 1 ثانية (تنبيه) و 0.5 ثانية (خطر).

القدرة التشخيصية والتشغيلية

يقدم 3500/60 مراقبة مستمرة لصحة النظام من خلال واجهة LED مخصصة في اللوحة الأمامية. يؤكد مؤشر OK LED سلامة المحول والدائرة، بينما يؤكد مؤشر TX/RX LED سلامة نقل البيانات عبر اللوحة الخلفية. يسمح وضع التجاوز بالصيانة والمعايرة الآمنة دون تشغيل إغلاق حماية للآلة.

رؤية Global PLC Spare HUB

في تجربتنا، يعتبر 3500/60-01-02 الخيار الأساسي لمراقبة درجات حرارة محمل الدفع والمحمل الشعاعي في التوربينات الكبيرة والضواغط الطاردة المركزية. إن مرونته في دعم أنواع أجهزة استشعار متعددة - بما في ذلك RTDs النحاسية المحددة - تجعله لا غنى عنه للمصانع القديمة التي تخضع لترقيات أنظمة التحكم.

اللوجستيات وضمان الجودة

• اللوجستيات: شحن عالمي عبر FedEx أو UPS أو DHL.
• وقت التنفيذ: يتم معالجة الطلبات وشحنها في غضون 24-48 ساعة.
• الضمان: جميع الأجهزة تشمل ضمان جودة شامل لمدة 12 شهرًا.

الأسئلة الشائعة المهنية

كيف يمكنني إدارة تأخيرات الإنذار لمنع الإنذارات المزعجة أثناء تقلبات المستشعر؟
استخدم برنامج 3500 لتعيين فترات تأخير محددة للتنبيه (1-60 ثانية) والخطر (1-60 ثانية)، مما يسمح للوحدة بتصفية ارتفاعات درجة الحرارة العابرة بفعالية.

لماذا تعتبر دقة تعويض وصلة التبريد حرجة لقياسات TC؟
تتميز الوحدة بمستشعر وصلة تبريد مدمج دقيق حتى ±1 درجة مئوية؛ وهذا يضمن أنه حتى في درجات الحرارة المحيطة المتغيرة، تظل قراءات الثيرموكوبل دقيقة ومعايرة.

ما هو الفرق في متطلبات الأسلاك لـ RTDs ذات 3 أسلاك مقابل 4 أسلاك؟
يوفر تكوين RTD ذو 4 أسلاك دقة أعلى عن طريق إلغاء مقاومة سلك التوصيل، بينما يستخدم تكوين 3 أسلاك نهجًا مزدوجًا لإمداد التيار للتعويض عن أطوال الأسلاك القياسية.

دليل الاختيار: متى يجب أن أختار إصدار الإدخال/الإخراج المعزول بدلاً من الإصدار غير المعزول؟
اختر وحدات الإدخال/الإخراج المعزولة إذا كانت بيئتك تعاني من تداخل حلقة أرضية أو ضوضاء كهربائية من محركات التردد المتغيرة (VFDs) القريبة أو الأحمال الاستقرائية الثقيلة.

ما هي القيود إذا تجاوز نطاق نقطة الضبط نطاق المستشعر؟
يحد تكوين البرنامج من نقطة الضبط بناءً على القدرات المادية لنوع المستشعر؛ تحقق دائمًا من أن مستويات التنبيه/الخطر المبرمجة تقع ضمن نطاق التشغيل المقدر لـ RTD/TC.
