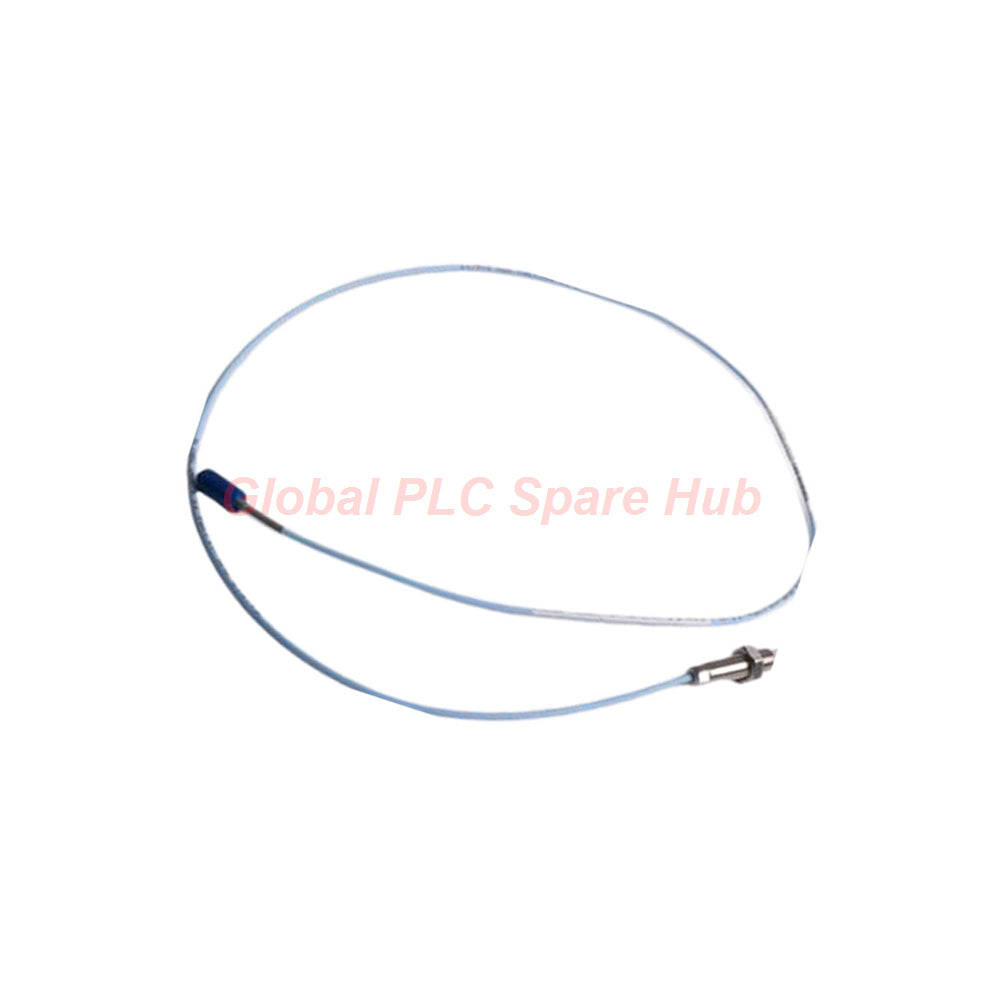

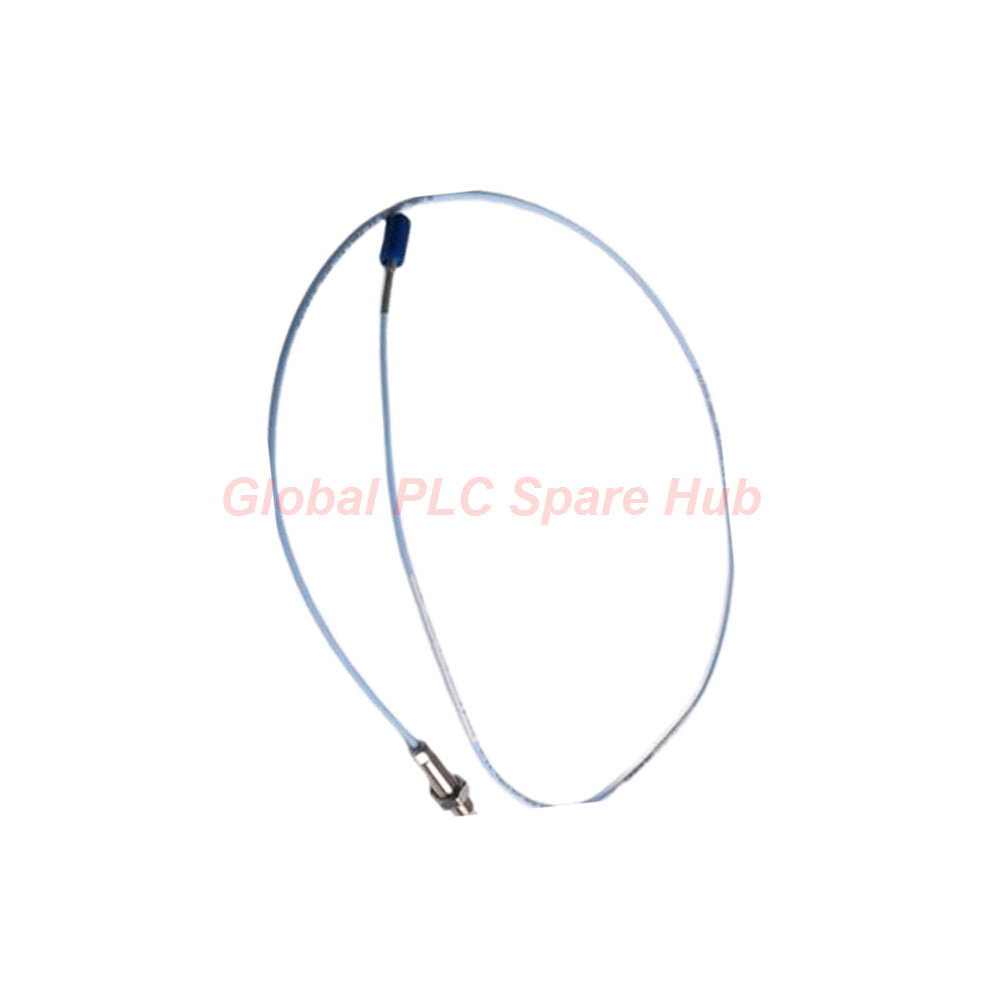

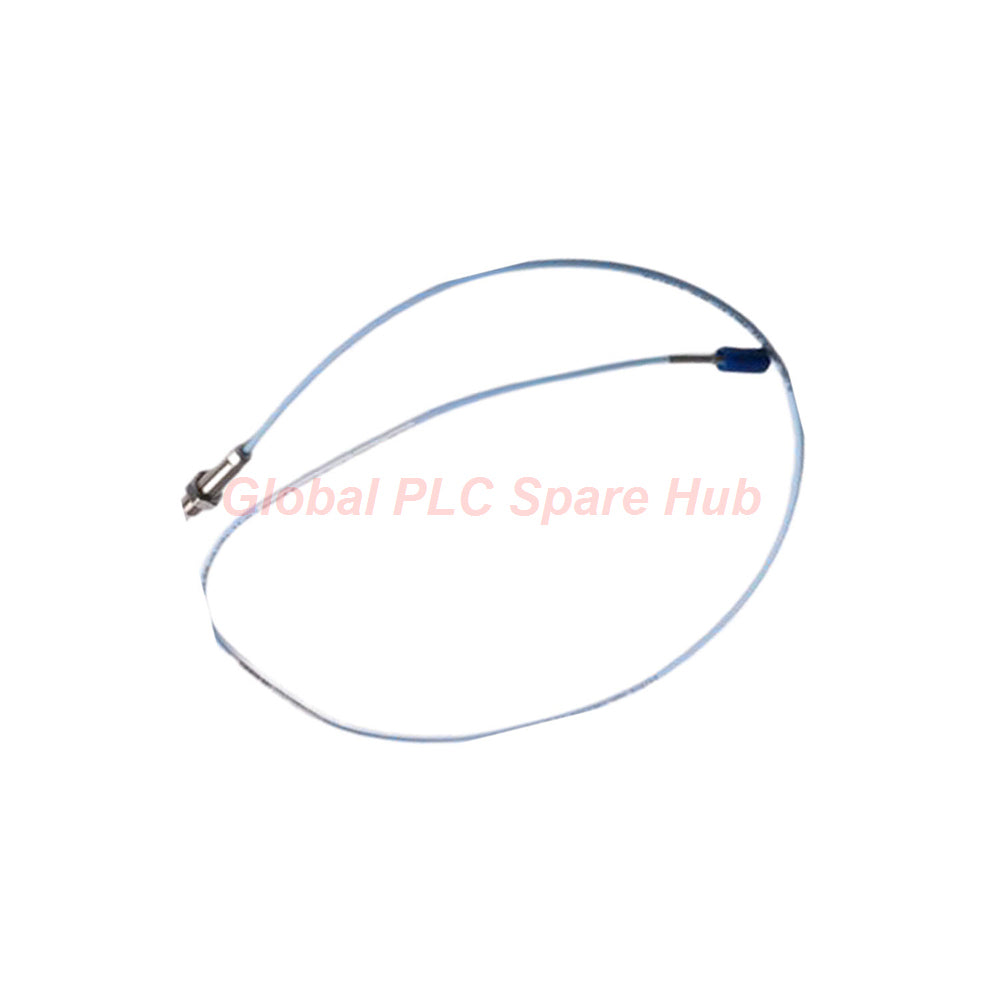

Bently Nevada 330908-00-46-70-02-00 3300 NSv مسبار القرب

نظرة عامة على المنتج

ينتمي المنتج Bently Nevada 330908-00-46-70-02-00 إلى سلسلة مجسات التقارب 3300 NSv عالية الدقة. صمم المهندسون محول التيار الدوامي هذا للمساحات الضيقة ذات خلوص جانبي محدود. يقيس المجس اهتزاز العمود وموضعه على الآلات الصناعية الهامة بشكل موثوق. صُنع في الولايات المتحدة الأمريكية، ويوفر استقرارًا استثنائيًا في بيئات التصنيع القاسية.

المواصفات الفنية الرئيسية

دليل اختيار ومقارنة المتغيرات

يعتمد اختيار التهيئة الصحيحة لمجس 3300 NSv على خلوص التركيب المادي ومسافات توجيه الكابلات. راجع المقارنة أدناه لتقييم متطلبات أجهزتك:

• الموديل المستهدف: يتميز 330908-00-46-70-02-00 بخيار جسم غير ملولب، وطول علبة 4.6 بوصة، وكابل مدمج بطول 7.0 متر لمسارات الكابلات الطويلة المباشرة بدون تمديدات وسيطة.
• التكوين البديل: قارن مع 330908-12-08-10-02-05. يوفر هذا المتغير قسمًا غير ملولب بطول 1.2 بوصة، وعلبة بطول 0.8 بوصة، وكابل بطول 1.0 متر، واعتمادات CSA/ATEX للمناطق الخطرة.

نصيحة الاختيار الفني: اختر 330908-00-46-70-02-00 عند التركيب من خلال مبيتات محامل عميقة حيث تمنع علبة ملولبة بطول 4.6 بوصة التواء الكابل. استخدم نماذج الكابلات القصيرة مثل 330908-12-08-10-02-05 عند التوجيه عبر صناديق التوصيل القريبة داخل مناطق المعالجة الخطرة.

التطبيقات النموذجية وقدرات التشخيص

• قياس اهتزاز العمود الشعاعي على التوربينات المائية الصغيرة ومضخات الطرد المركزي
• مراقبة موضع الدفع المحوري في الشواحن التوربينية والضواغط عالية السرعة
• الكشف عن المرجع الطوري (Keyphasor) على الأعمدة ذات القطر الصغير
• الكشف المبكر عن تآكل المحامل الانزلاقية واختلال توازن العمود
• تحليل تشخيصي في الوقت الفعلي لتتبع مدار العمود الديناميكي

إرشادات التركيب والصيانة

اتبع حدود عزم الدوران الصارمة والاشتباك الميكانيكي أثناء التركيب لضمان دقة القياس:

• احترم الحد الأقصى لاشتباك الخيط البالغ 0.563 بوصة لخيوط 3/8-24.
• طبق عزم دوران العلبة الموصى به البالغ 11.3 نيوتن متر (100 رطل بوصة). لا تتجاوز 33.9 نيوتن متر (300 رطل بوصة).
• تأكد من أن الخلوص الجانبي يتجاوز الحد الأدنى لقطر الطرف لتجنب التحميل الخاطئ للهدف.
• تحقق من أن مقاومة الموصل المركزي إلى الخارجي تتوافق مع 5.9 ± 0.9 أوم أثناء فحوصات الصيانة الروتينية.

توافق النظام وتكامل النظام

يتصل المنتج 330908-00-46-70-02-00 بسلاسة بكابلات التمديد وأجهزة استشعار Proximitor القياسية من 3300 NSv. يتصل مباشرة بأنظمة مراقبة الآلات Bently Nevada 3500 و 1900/65A لتوفير حماية آلية مستمرة.

رؤى PLC Spare HUB العالمية والخبرة الميدانية

تظهر البيانات الميدانية من أخصائيي مراقبة الآلات لدينا أن أكثر من 40% من أعطال المجسات تنتج عن توجيه الكابلات غير الصحيح أو الإفراط في عزم الدوران أثناء التركيب. عندما يقوم الفنيون الميدانيون بتركيب 330908-00-46-70-02-00 في مبيتات الضاغط عالية الاهتزاز، نوصي بتأمين موصل ClickLoc بشريط ذاتي الالتصاق. تمنع هذه الخطوة الإضافية الانجراف الدقيق للإشارة الناجم عن دخول رذاذ الزيت إلى التوصيلات غير المدرعة على مدى دورات التشغيل الممتدة.

الأسئلة الشائعة (FAQ)

س1: ما الذي يميز سلسلة 3300 NSv عن مجسات 3300 XL 8mm القياسية؟

ج1: تستخدم سلسلة 3300 NSv طرفًا أصغر قطرًا. يسمح ذلك بقياسات اهتزاز دقيقة في المساحات الضيقة ذات الحد الأدنى من الخلوص الجانبي.

س2: هل يمكن أن يؤدي التعرض المستمر لدرجات حرارة أقل من -34 درجة مئوية إلى إتلاف مجموعة المجس؟

ج2: يمكن أن يؤدي التعرض المطول لدرجات حرارة أقل من -34 درجة مئوية (-30 درجة فهرنهايت) إلى تدهور مبكر لختم ضغط Viton. حافظ على التشغيل ضمن النطاقات الحرارية الموصى بها.

س3: كيف أتحقق من سلامة كابل المجس قبل التركيب؟

ج3: قم بقياس المقاومة بين الموصل المركزي والخارجي باستخدام مقياس متعدد. يقرأ المجس السليم بطول 7.0 أمتار 5.9 ± 0.9 أوم.

س4: لماذا يستخدم هذا الموديل بناء كابل غير مدرع؟

ج4: توفر الخيارات غير المدرعة أقصى مرونة لمسارات القنوات الضيقة حيث تتسبب الدروع المعدنية الصلبة في إجهاد انثناء مفرط.

تلبية الطلبات، التعبئة والتغليف، وشروط الضمان

• قائمة التعبئة: 1x مجموعة مجس تقارب Bently Nevada 330908-00-46-70-02-00 مختومة من المصنع
• وقت الإرسال: إرسال سريع في غضون 24 إلى 48 ساعة من تأكيد الطلب
• الخدمات اللوجستية السريعة: شحن سريع عالمي عبر FedEx و UPS و DHL
• ضمان الضمان: يشمل تغطية ضمان شاملة لمدة 12 شهرًا كاملة
