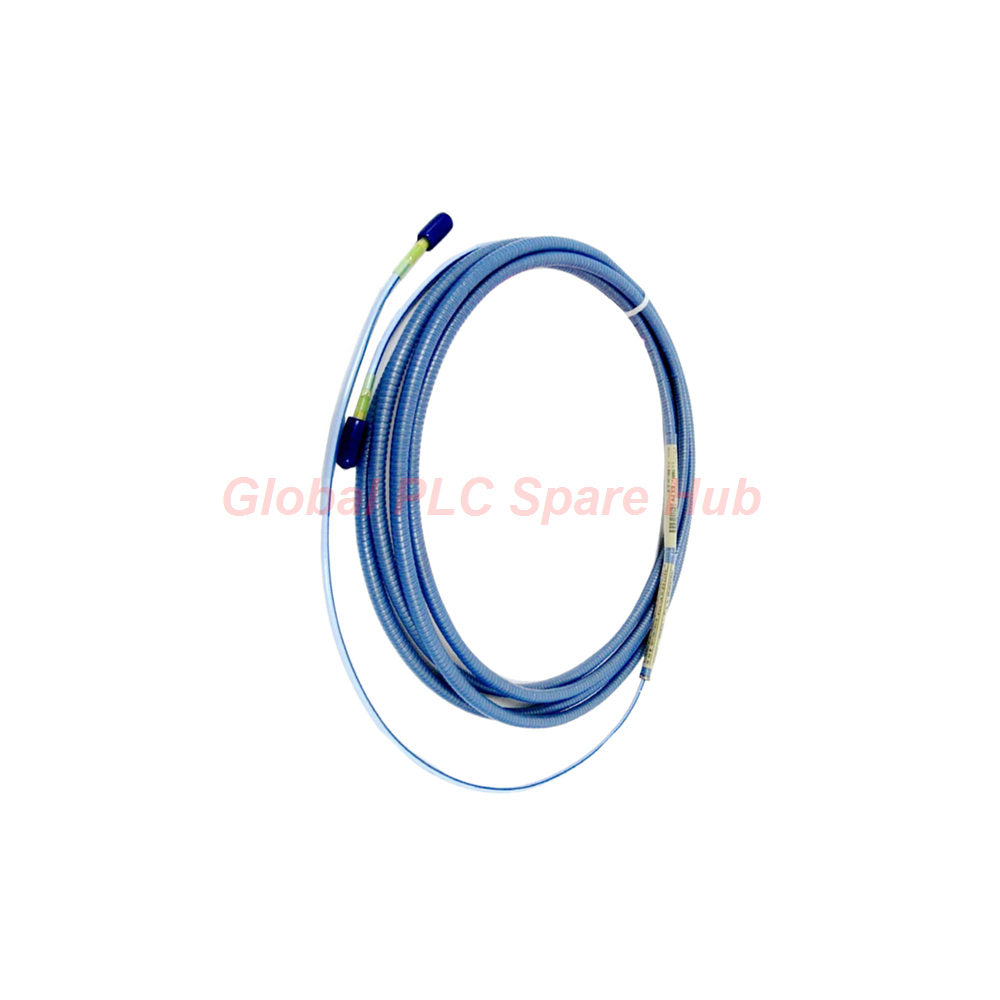

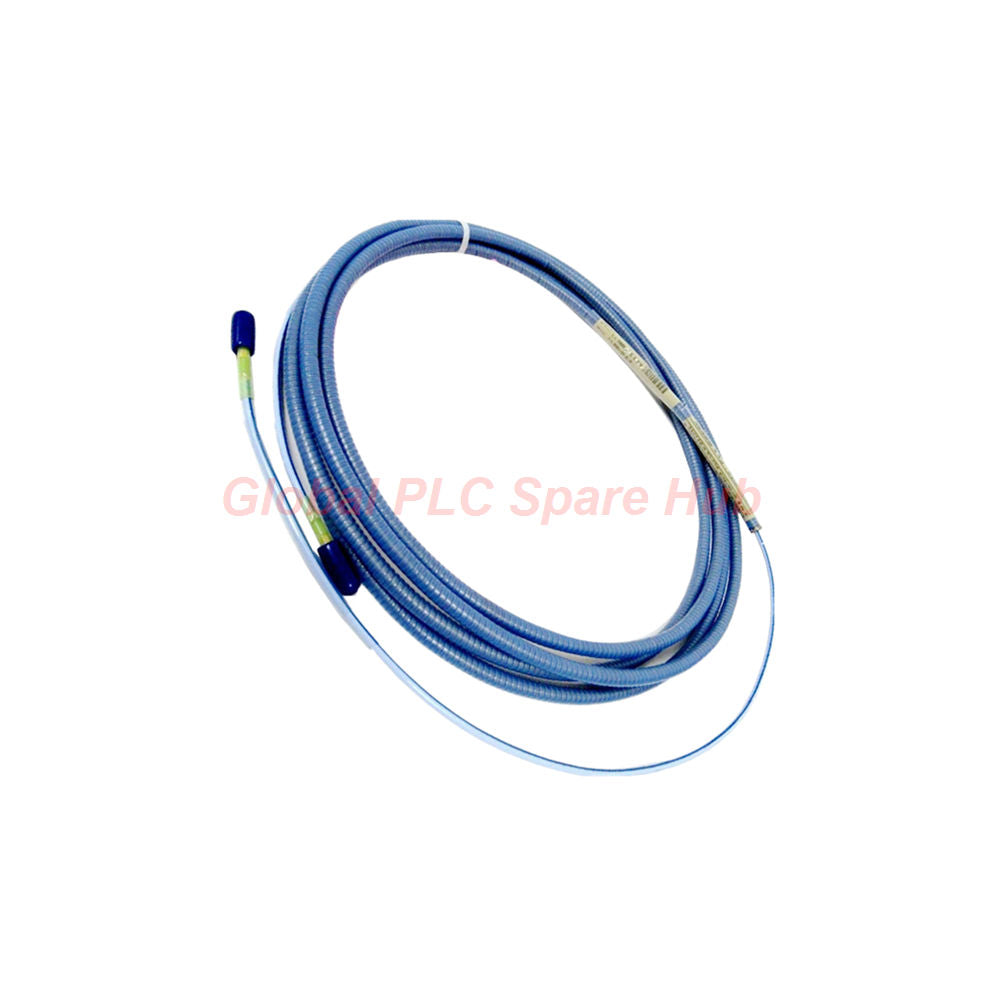

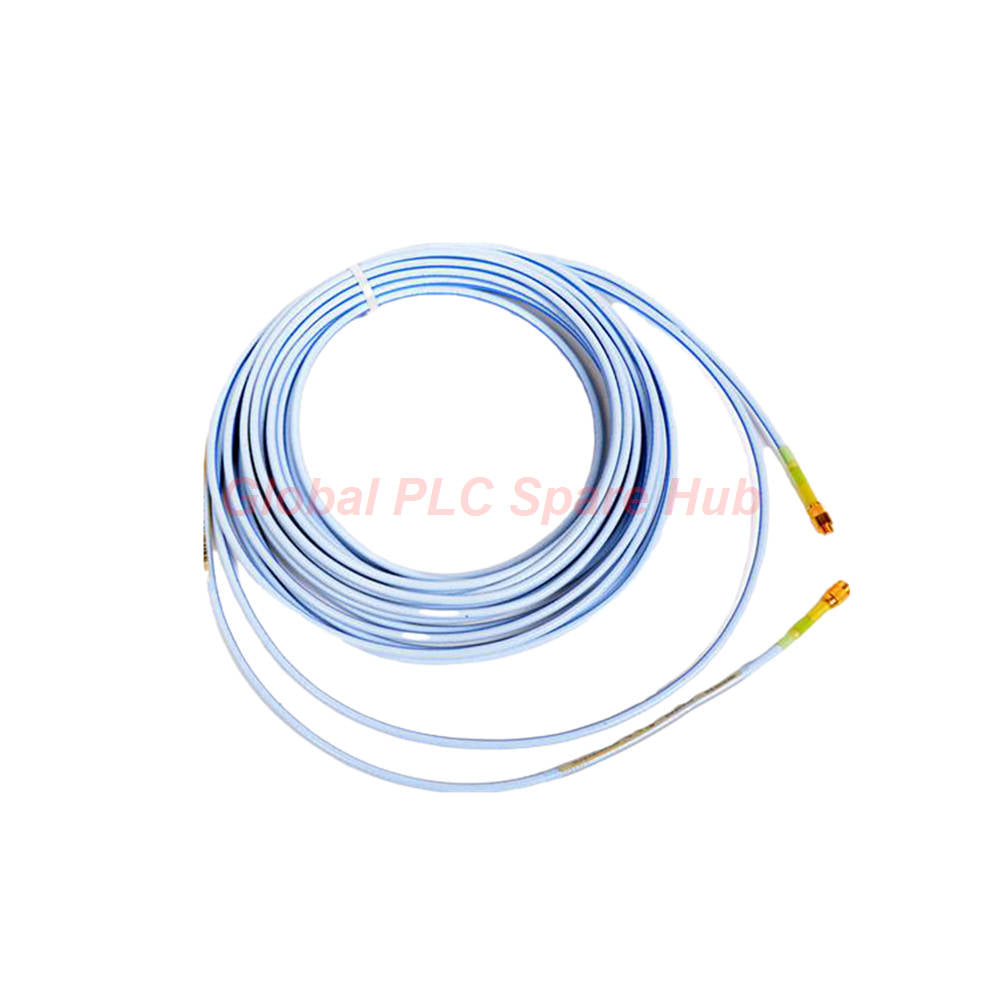

Bently Nevada 330854-080-25-00 كابل تمديد مدرع FluidLoc

نظرة عامة على المنتج – Bently Nevada 330854-080-25-00

330854-080-25-00 هو كابل تمديد 3300 XL بحجم 25 مم عالي الأداء من تصميم Bently Nevada لأنظمة مراقبة الاهتزاز الصناعية.

يدعم كابل FluidLoc المدرع عالي الحرارة هذا نقل الإشارة الموثوق به في البيئات الصعبة.

يعمل الكابل مع مجسات التقارب المتوافقة ومستشعرات Proximitor في تطبيقات الآلات الدوارة.

يعمل تصميمه ثلاثي المحاور المتين على تحسين سلامة الإشارة وتقليل التداخل الكهرومغناطيسي.

رؤية Global PLC Spare HUB

لا تزال سلسلة 3300 XL مستخدمة على نطاق واسع في التوربينات والضواغط والمضخات والمعدات الدوارة الحيوية.

يعمل 330854-080-25-00 بشكل جيد في البيئات ذات درجات الحرارة العالية والملوثة بالزيت.

يحمي هيكل FluidLoc المدرع من تسرب السوائل والإجهاد الميكانيكي.

غالبًا ما يختار المهندسون هذا النموذج للمناطق الصناعية القاسية ذات مسارات الكابلات الطويلة.

الكابل مناسب لأنظمة مراقبة الاهتزاز في:

• التوربينات البخارية
• التوربينات الغازية
• الضواغط الطاردة المركزية
• المضخات الصناعية
• المعدات الكهرومائية
• المحركات والمولدات الكبيرة
• الآلات الدوارة في صناعة النفط والغاز

المواصفات الفنية

• العلامة التجارية: Bently Nevada
• النموذج: 330854-080-25-00
• السلسلة: 3300 XL 25 mm Series
• نوع المنتج: كابل تمديد
• طول الكابل: 8.0 أمتار (26.2 قدم)
• خيار الكابل: كابل FluidLoc مدرع عالي الحرارة
• موافقات الوكالة: لا توجد موافقات
• تركيب الكابل: كابل FluidLoc ثلاثي المحاور معزول بـ PFA ومقاوم 75 Ω
• وزن كابل التمديد: 45 جم/م
• وزن الكابل المدرع: 140 جم/م
• درجة حرارة التشغيل: -35 درجة مئوية إلى +200 درجة مئوية
• درجة حرارة التخزين: -35 درجة مئوية إلى +200 درجة مئوية
• مقاومة الموصل المركزي: 2.0 ± 0.5 أوم
• مقاومة الموصل المحوري: 0.6 ± 0.2 أوم
• سلامة الإشارة: نقل مستقر ومنخفض الضوضاء
• المقاومة البيئية: مقاومة لدرجات الحرارة العالية والتعرض للسوائل
• حماية من التداخل الكهرومغناطيسي: تحسين التدريع ضد التداخل الصناعي
• الحماية الميكانيكية: هيكل مدرع للتجهيزات القاسية
• نوع الموصل: موصل ClickLoc مع طوق قابل للإزالة
• التوافق: متوافق مع أنظمة مجسات التقارب 3300 XL

توزيع التكوين

• 330854-AXXX-BXX-CXX
  • A – خيار طول الكابل: 080 = 8.0 أمتار
  • B – خيار التدريع والكابل: 25 = كابل FluidLoc مدرع عالي الحرارة
  • C – خيار موافقة الوكالة: 00 = لا توجد موافقات

الميزات الأساسية

• يدعم نقل إشارة محول التقارب المستقر
• مصمم للتشغيل الصناعي المستمر
• يحافظ على جودة الإشارة عبر مسافات الكابلات الطويلة
• يحسن المتانة في البيئات ذات الاهتزازات العالية
• تقنية FluidLoc تحد من مخاطر التلوث
• العزل عالي الحرارة يزيد من موثوقية التشغيل
• الهيكل المدرع يحمي من التلف المادي
• موصل ClickLoc يبسط أعمال التركيب

إرشادات التركيب

• تحقق من إجمالي طول النظام قبل التركيب
• يجب أن يتطابق طول المجس وطول كابل التمديد مع متطلبات النظام
• حافظ على نظافة الموصلات أثناء التركيب
• استخدم أداة حماية الموصل المرفقة
• تجنب الثني المفرط للكابل أثناء التوجيه
• افصل كابلات الإشارة عن أسلاك الجهد العالي
• ثبت الأجزاء المدرعة لتقليل إجهاد الاهتزاز

راحة التشغيل والصيانة

• موصل ClickLoc يدعم التركيب الميداني السريع
• الرقبة القابلة للإزالة تبسط التوجيه في الأماكن الضيقة
• هيكل الكابل قليل الصيانة يقلل وقت التوقف عن العمل
• الطبقة الخارجية المدرعة تزيد من المتانة على المدى الطويل
• يمكن للفنيين فحص سلامة الموصل بسرعة
• تصميم FluidLoc يقلل من الأعطال المتعلقة بالتلوث

معلومات التوافق

• متوافق مع أنظمة المراقبة Bently Nevada 3300 XL
• يدعم تكوينات مجسات التقارب 25 مم
• يعمل مع تجميعات مستشعر Proximitor المطابقة
• مناسب لأنظمة مراقبة التوربينات والضواغط

قدرة التشخيص

• يدعم النقل الدقيق لإشارة الاهتزاز
• يساعد في الحفاظ على أداء مراقبة مستقر
• يقلل من تشوه الإشارة في البيئات الصناعية
• يدعم استراتيجيات الصيانة التنبؤية
• يحسن موثوقية نظام حماية الآلة

سيناريوهات التطبيق النموذجية

• محطات توليد الطاقة
• منشآت النفط والغاز
• أنظمة المعالجة البتروكيماوية
• منصات الأتمتة الصناعية
• أنظمة الآلات الدوارة الثقيلة
• تجهيزات مراقبة الحالة

قائمة التعبئة

• 1 × كابل تمديد 330854-080-25-00
• واقيات الموصلات
• أداة تركيب واقي الموصل القابلة للتصرف
• تغليف فحص المنتج

الشحن والضمان

• الضمان: 12 شهرًا
• وقت الإرسال: 24-48 ساعة
• شركات الشحن: FedEx، UPS، DHL
• التعبئة والتغليف: تغليف واقي صناعي
• الشحن العالمي: متاح في جميع أنحاء العالم

مقارنة الاختيار والتوصية الفنية

النموذج ذو الصلة: 330854-040-24-00

• 330854-080-25-00: كابل FluidLoc مدرع عالي الحرارة بطول 8 أمتار
• 330854-040-24-00: تكوين كابل أقصر للتركيبات المدمجة

اختر 330854-080-25-00 لـ:

• توجيه الكابلات لمسافات طويلة
• مناطق الآلات ذات درجة الحرارة العالية
• بيئات الاهتزاز الصناعية الثقيلة
• التركيبات التي تتطلب حماية إضافية للكابل

اختر 330854-040-24-00 لـ:

• تخطيطات خزانة التحكم المدمجة
• مسافات التوجيه القصيرة
• البيئات ذات الإجهاد الميكانيكي الأقل

الأسئلة الشائعة

ما هي الوظيفة الأساسية لكابل 330854-080-25-00؟

إنه يمد الاتصال بين مجسات التقارب ومستشعرات Proximitor.

هل يمكن لهذا الكابل العمل في بيئات درجات الحرارة العالية؟

نعم. يدعم الكابل درجات حرارة تتراوح من -35 درجة مئوية إلى +200 درجة مئوية.

هل يتضمن الكابل حماية مدرعة؟

نعم. يستخدم النموذج هيكل FluidLoc مدرع عالي الحرارة.

لماذا تعتبر تقنية FluidLoc مهمة؟

يساعد تصميم FluidLoc على تقليل مخاطر التلوث من السوائل الصناعية.

كيف يجب على الفنيين توجيه الكابل؟

تجنب الانحناءات الحادة وافصل أسلاك الإشارة عن كابلات الطاقة.

ما الذي يسبب قراءات الاهتزاز غير المستقرة؟

قد يؤثر التأريض غير الصحيح أو التدريع التالف أو الموصلات الملوثة على الإشارات.

كيف يمكن للمهندسين تحسين موثوقية التركيب؟

استخدم دعم الكابل المناسب واحمِ الموصلات أثناء التركيب.

كيف أختار طول كابل التمديد الصحيح؟

يجب أن يساوي طول المجس وطول كابل التمديد الطول المطلوب للنظام.

ما هي الصناعات التي تستخدم هذا الكابل بشكل شائع؟

صناعات توليد الطاقة، والنفط والغاز، والبتروكيماويات، والصناعات التحويلية الثقيلة تستخدمه على نطاق واسع.
