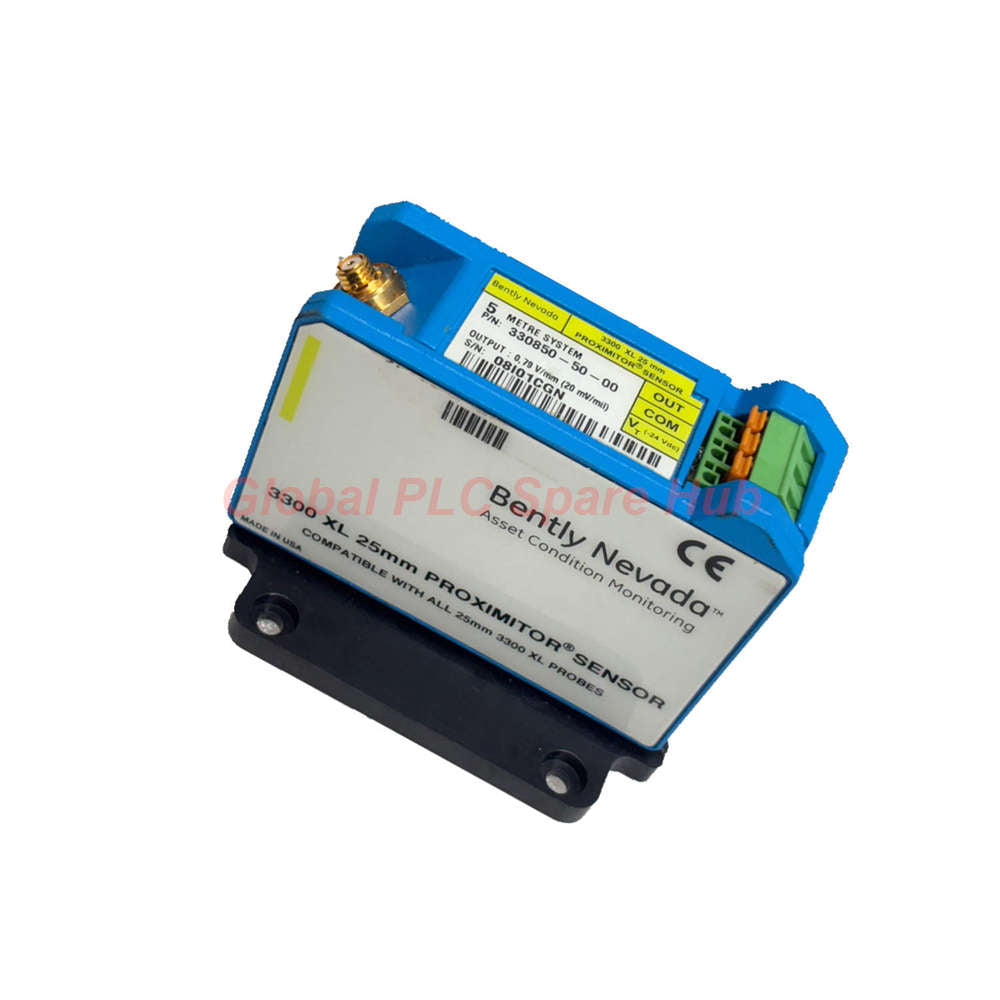

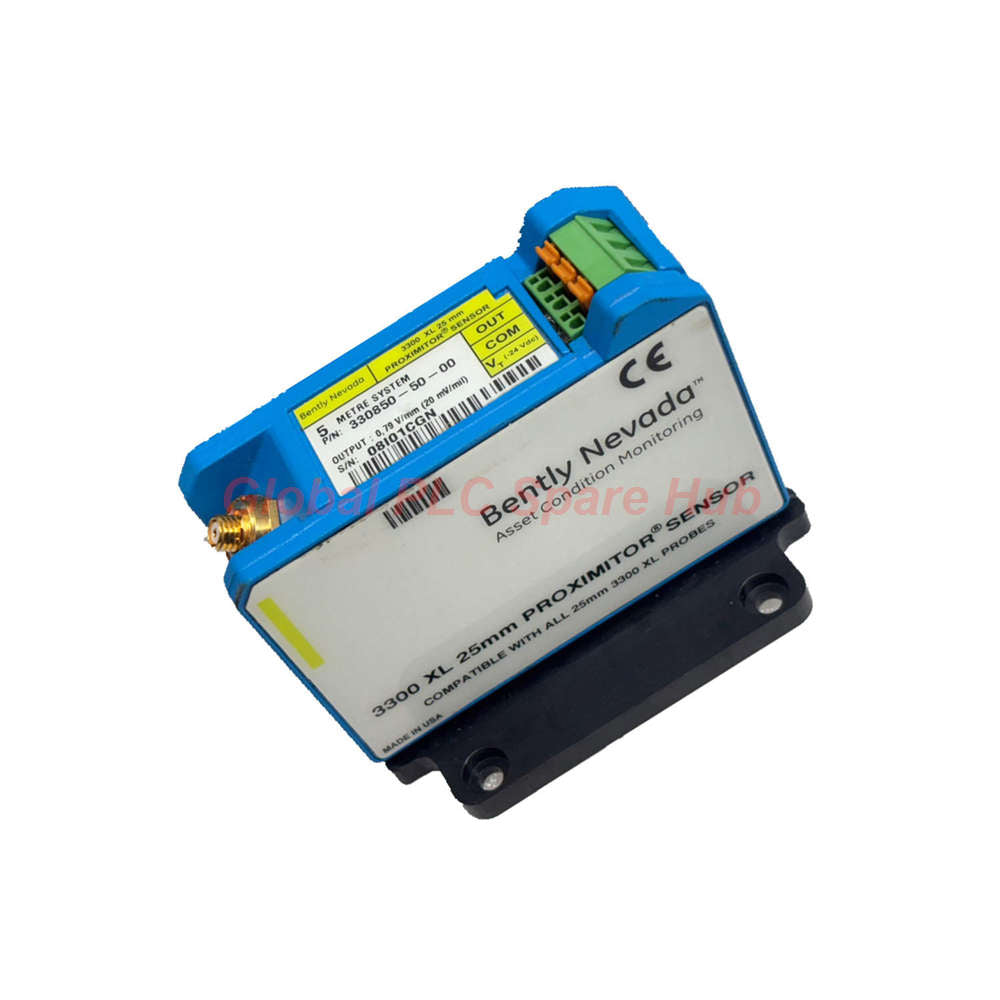

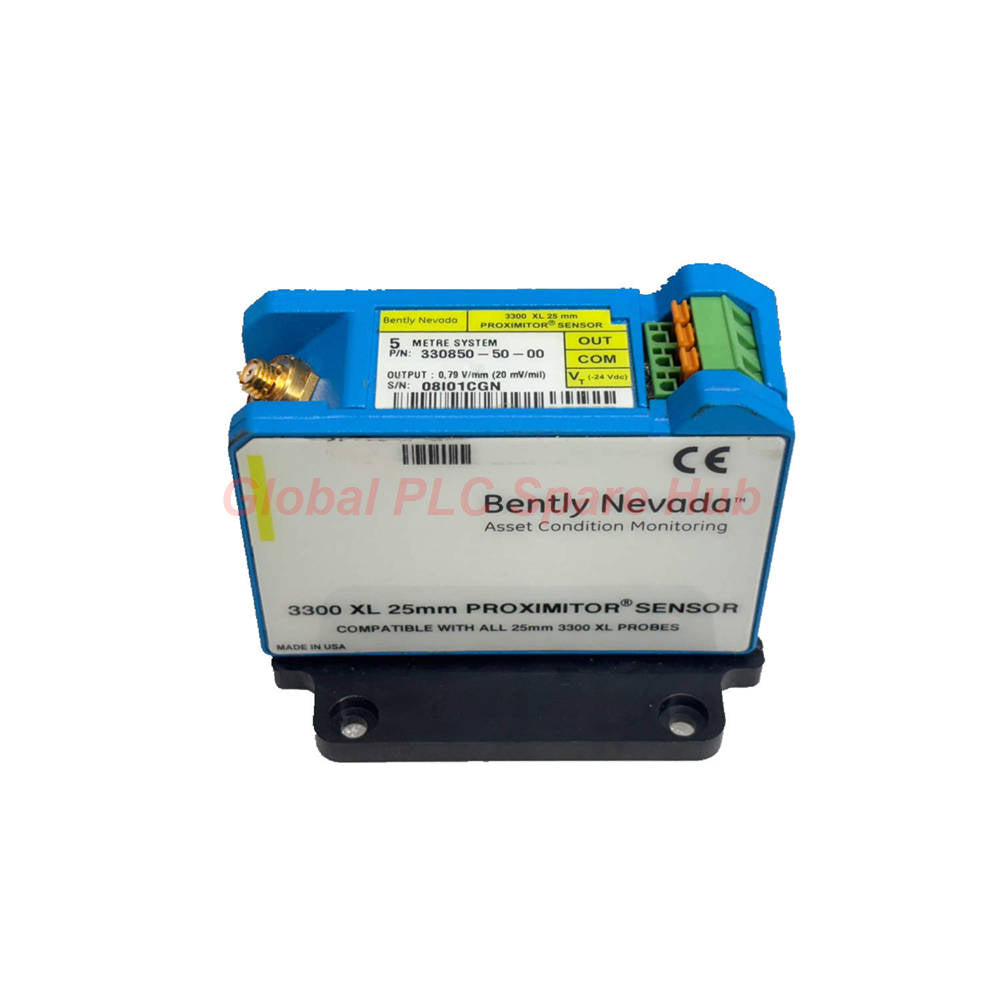

Bently Nevada 330850-50-05 مستشعر القرب للتركيب على لوحة

نظرة عامة على المنتج

ينتمي المنتج Bently Nevada 330850-50-05 إلى سلسلة 3300 XL 25 مم. يوفر مراقبة اهتزاز وموضع مستقرة للمعدات الدوارة الحيوية.

يدعم مستشعر Proximitor هذا البيئات الصناعية ذات الموثوقية العالية. يدعم هيكله النحيف تطبيقات التركيب على السكك الحديدية DIN واللوحات.

يوفر المستشعر مقاومة ممتازة لتداخلات التردد اللاسلكي (RFI) والتداخل الكهرومغناطيسي (EMI). يحافظ على قياسات دقيقة بالقرب من المعدات الكهربائية عالية التردد.

النموذج: 330850-50-05

الشركة المصنعة: Bently Nevada

الحالة: جديد المصنع وتعبئة أصلية

الضمان: 12 شهرًا

يناسب هذا النموذج أنظمة مراقبة الاهتزاز، وأنظمة حماية التوربينات، والضواغط، والمحركات، والمضخات، وتشخيصات الآلات الحيوية.

توزيع التكوين

• 330850-AA-BB
• • AA = الطول الإجمالي وخيار التركيب
  • 50 = طول نظام 5.0 متر
  • تكوين التركيب على لوحة
• • BB = خيار موافقة الوكالة
  • 05 = موافقات متعددة

المواصفات الفنية

• العلامة التجارية: Bently Nevada
• السلسلة: 3300 XL 25 مم
• النموذج: 330850-50-05
• نوع المنتج: مستشعر تقارب
• مدخل المستشعر: يدعم مسبار 3300 XL 25 مم واحد وكابل تمديد
• قدرة القياس: مراقبة اهتزاز وموضع العمود
• استجابة التردد: استجابة مستقرة لتطبيقات الآلات الدوارة
• الحساسية: أقل من 2 ملي فولت تباين في الإخراج لكل تغير في فولت الإدخال
• الخطية: محسّنة لمراقبة الاهتزاز الصناعي
• الدقة: قياس غير متصل عالي الدقة
• مصدر الطاقة: -17.5 فولت تيار مستمر إلى -26 فولت تيار مستمر
• أقصى استهلاك للتيار: 12 ملي أمبير
• مقاومة الخرج: 50 أوم
• مادة غلاف المستشعر: ألومنيوم A380
• مادة القوس: ألومنيوم مؤكسد وفولاذ مقاوم للصدأ
• الوزن: 255 جرام
• درجة حرارة التشغيل: -51 درجة مئوية إلى +100 درجة مئوية
• درجة حرارة التخزين: -51 درجة مئوية إلى +105 درجة مئوية
• مناعة EMI/RFI: حماية معززة من التداخل الصناعي
• المتانة البيئية: مناسب للبيئات الصناعية القاسية
• المعايرة: معايرة المصنع على فولاذ AISI 4140
• خيارات التركيب: على سكة DIN أو على لوحة

الميزات الرئيسية

• تصميم ميكانيكي نحيف يوفر مساحة في الخزانة
• يدعم تركيب خزانة التحكم عالية الكثافة
• يوفر مراقبة مستقرة للعمود بدون تلامس
• يحسن الموثوقية في البيئات الكهربائية الصاخبة
• توفر أطراف توصيل SpringLoc سهولة في توصيل الأسلاك الميدانية
• لا تتطلب أدوات تركيب خاصة
• يدعم استبدال الصيانة السريع
• توافق مع معايير CE الأوروبية بدون طرق تركيب خاصة
• مصمم للتشغيل الصناعي المستمر

إرشادات التركيب

• قم بتركيب المستشعر في بيئات صناعية جافة
• استخدم طرق تأريض مناسبة أثناء التركيب
• حافظ على ممارسات توجيه الكابلات الموصى بها
• تجنب الضغط الزائد على ثني الكابلات
• تحقق من توافق المسبار وكابل التمديد
• استخدم التركيب على اللوحة لتصاميم الخزائن المدمجة
• تحقق من جهد الإمداد قبل التشغيل
• تأكيد متطلبات مادة الهدف للمعايرة

راحة التشغيل والصيانة

• تقلل أطراف توصيل SpringLoc من وقت التركيب
• تحسين كفاءة التشغيل بفضل التوصيل السريع للأسلاك
• تقليل وقت التوقف عن العمل بفضل الاستبدال المبسط
• تدعم المعايرة المستقرة فترات خدمة طويلة
• سهولة الدمج مع أنظمة حماية الآلات
• تدعم برامج الصيانة التنبؤية

معلومات التوافق

• متوافق مع مجسات القرب 3300 XL 25 مم
• متوافق مع مجموعات كابلات التمديد
• يدعم أنظمة مراقبة الآلات
• مناسب لأنظمة مراقبة التوربينات
• يتكامل مع منصات حماية الاهتزاز الصناعية
• يدعم تشخيص المعدات الدوارة

سيناريوهات التطبيق النموذجية

• مراقبة التوربينات البخارية
• أنظمة حماية التوربينات الغازية
• تحليل اهتزاز الضواغط
• مراقبة أعمدة المحركات الصناعية
• مراقبة حالة المضخات
• أنظمة حماية المولدات
• الآلات الدوارة في قطاع النفط والغاز
• مرافق توليد الطاقة
• معدات المعالجة البتروكيماوية

القدرة التشخيصية

• يكتشف حالات اهتزاز العمود غير الطبيعية
• يدعم تحديد الأعطال المبكر
• يساعد على تقليل وقت التوقف غير المخطط له
• يحسن إدارة دورة حياة المعدات
• يدعم استراتيجيات الصيانة التنبؤية
• يعزز السلامة التشغيلية للآلات

الامتثال والشهادات

• متوافق مع FCC الجزء 15
• معتمد وفقًا للمعيار EN 61000-6-2
• معتمد وفقًا للمعيار EN 61000-6-4
• متوافق مع توجيه EMC 2014/30/EU
• متوافق مع توجيه RoHS 2011/65/EU
• يدعم شهادة ABS البحرية
• يدعم التركيبات الآمنة داخليًا
• مناسب لتطبيقات المناطق الخطرة
• يدعم موافقات الفئة I المنطقة 0 والمنطقة 2

قائمة التعبئة

• 1 × مستشعر القرب 330850-50-05
• تعبئة المصنع الأصلية
• وثائق فحص المنتج
• معلومات مرجعية للتركيب

الشحن والتسليم

• شركاء الشحن: FedEx، UPS، DHL
• وقت المناولة: إرسال خلال 24-48 ساعة
• تتوفر خدمة الشحن العالمية
• يشمل تغليف التصدير الواقي

شروط الضمان

• ضمان المصنع لمدة 12 شهرًا
• دعم فني متاح خلال فترة الضمان
• فحص الجودة قبل الشحن
• تغليف صناعي احترافي

مقارنة اختيار النموذج والمشورة الفنية

• 330850-50-00
  • تكوين قياسي للتركيب على لوحة
  • مناسب للمراقبة الصناعية العامة
  • موصى به للبيئات القياسية
• 330850-50-05
  • تكوين بموافقات متعددة
  • مناسب للبيئات الصناعية الخطرة
  • موصى به للمشاريع التي تتطلب شهادات عالمية
  • خيار أفضل لصناعات البتروكيماويات والطاقة

رؤية Global PLC Spare HUB

تركز مستشعرات سلسلة 3300 XL على مراقبة الاهتزاز المستقرة على المدى الطويل.

يعمل الغلاف المدمج على تحسين كفاءة تكامل الخزانة. غالبًا ما يختار المهندسون هذه السلسلة للمعدات الدوارة الحيوية.

تعمل مناعة التردد اللاسلكي المحسنة على تحسين موثوقية القياس بالقرب من محركات التردد المتغير ومعدات الراديو الصناعية.

يعمل هذا النموذج بشكل جيد بشكل خاص في أنظمة التوربينات والضواغط وخطوط الإنتاج ذات العمليات المستمرة.

غالبًا ما تفضل المشاريع التي تتطلب موافقات المناطق الخطرة تكوين 330850-50-05.

الأسئلة الشائعة

• ما هي المعدات التي تستخدم 330850-50-05 بشكل شائع؟

  يدعم بشكل شائع التوربينات والضواغط والمضخات والمحركات والمولدات.

• هل يدعم هذا المستشعر تطبيقات المناطق الخطرة؟

  نعم. يدعم متطلبات التركيب الآمن داخليًا والمنطقة 2.

• هل يمكن للمستشعر مقاومة التداخل الكهربائي؟

  نعم. يوفر التصميم مقاومة قوية للتداخل الكهرومغناطيسي والتردد اللاسلكي.

• ما هي طريقة التركيب التي يدعمها هذا النموذج؟

  يدعم التركيب على اللوحة وتركيب الخزائن عالية الكثافة.

• ما هي المادة الهدف التي يستخدمها معايرة المصنع؟

  يقوم المصنع بمعايرة المستشعر لفولاذ AISI 4140.

• ما هي بيئة التطبيق الموصى بها؟

  استخدمه في الآلات الدوارة الحيوية التي تتطلب مراقبة مستمرة.

• كيف يمكن للمستخدمين تحسين استقرار القياس؟

  استخدم التأريض المناسب وافصل كابلات الإشارة عن كابلات الطاقة.

• أي نموذج يناسب المشاريع الصناعية متعددة الجنسيات؟

  يناسب 330850-50-05 المشاريع التي تتطلب موافقات دولية متعددة.

• كيف يجب على المهندسين الاختيار بين 330850-50-00 و 330850-50-05؟

  اختر 330850-50-00 للتطبيقات القياسية. اختر 330850-50-05 للبيئات الخطرة المعتمدة.

• هل يدعم المنتج أنظمة الصيانة التنبؤية؟

  نعم. يدعم تشخيص الاهتزاز وبرامج الصيانة التنبؤية.
