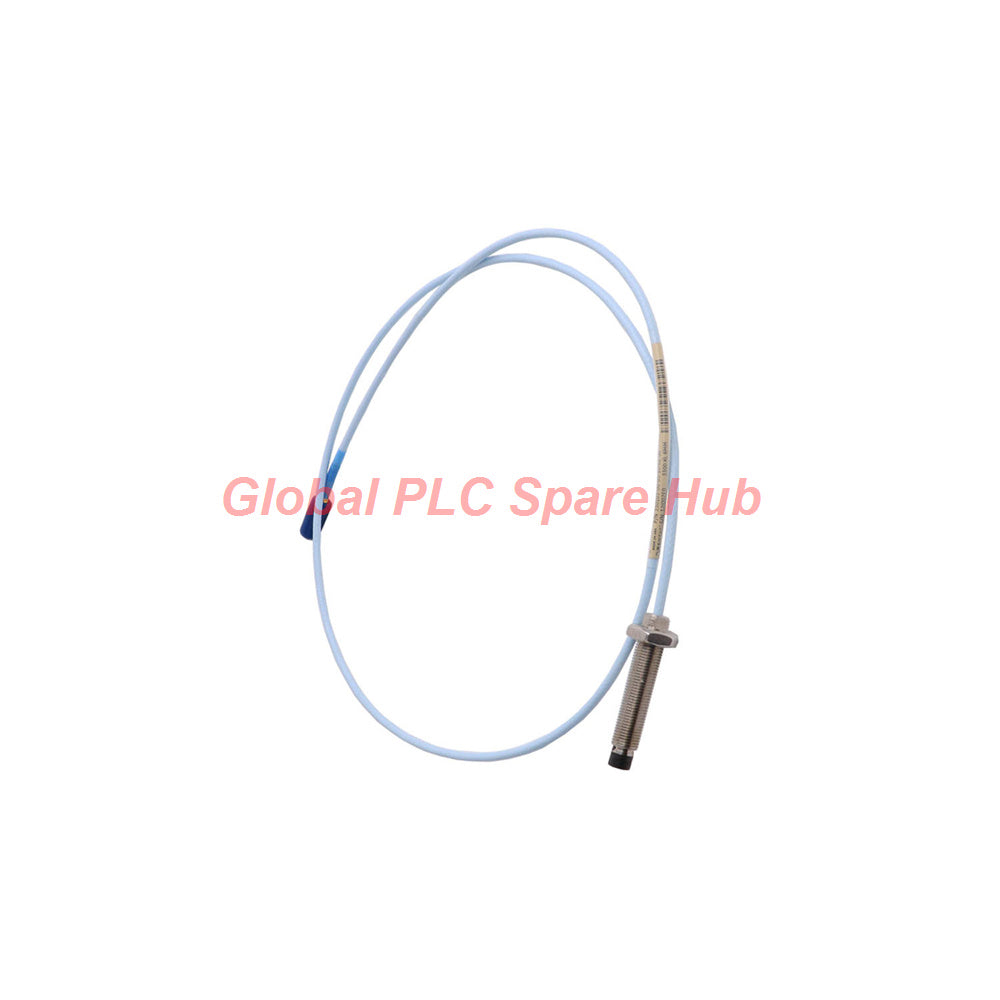

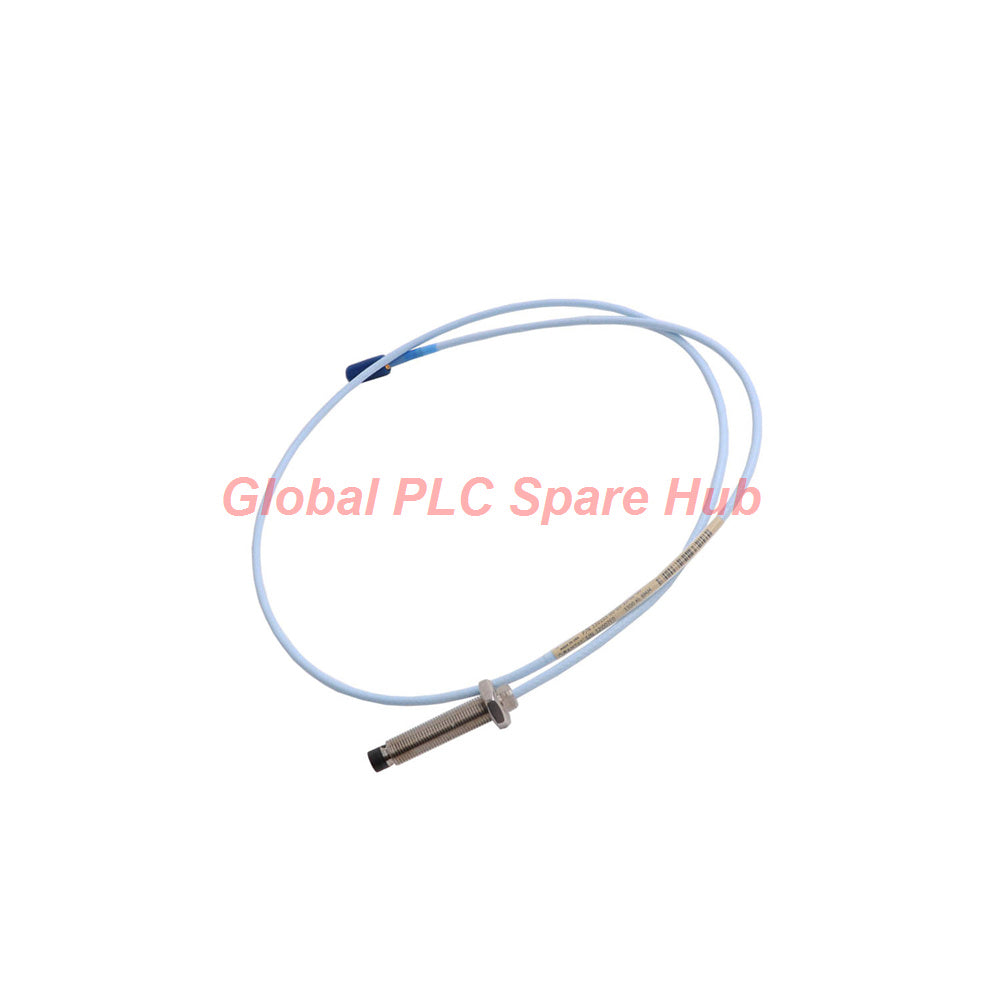

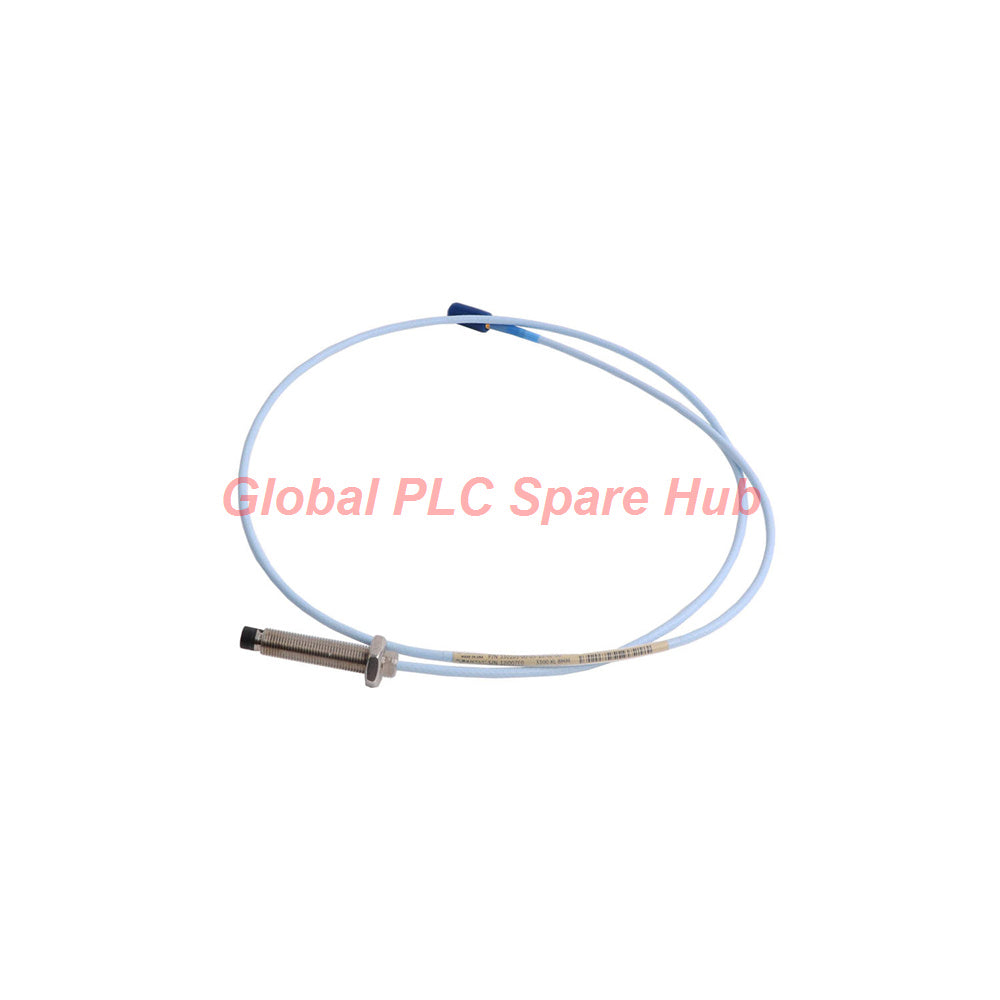

Bently Nevada 330173-00-06-10-02-00 مسبار تقاربي 3300 5 مم
Manufacturer: Bently Nevada
Product No.: 330173-00-06-10-02-00
Condition： متوفر بالمخزون
Product Type: مجس القرب
Product Origin: USA
Payment: T/T, Western Union
Weight: 710g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
مقدمة المنتج
يحتاج المهندسون إلى مراقبة اهتزازات موثوقة للآلات الدوارة. ينتمي المستشعر Bently Nevada 330173-00-06-10-02-00 إلى نظام محولات القرب المتقدمة من 3300 Series بقطر 5 مم. يكشف هذا المسبار الإزاحة الساكنة والديناميكية بين الهدف وطرف المسبار. تستخدم المصانع الصناعية هذا الجهاز لمراقبة حالة الماكينات في التوربينات والضواغط والمضخات. يسلط Global PLC Spare HUB Review الضوء على هذا المستشعر لموثوقيته الميكانيكية الاستثنائية في ظروف التشغيل القاسية. تشير Insight من Global PLC Spare HUB إلى أن التباعد المناسب يمنع قص الإشارة أثناء حركة الدوار الشعاعية الثقيلة.
المواصفات الفنية
| المعلمة | تفاصيل المواصفات |
|---|---|
| العلامة التجارية | Bently Nevada |
| النموذج / رقم القطعة | 330173-00-06-10-02-00 |
| السلسلة | سلسلة 3300 (مسبار قرب 5 مم) |
| حجم الخيط | M8 x 1 |
| الطول غير الملولب | 0 مم |
| الطول الكلي للعلبة | 60 مم |
| الطول الكلي للكابل | 1.0 متر |
| نوع الموصل | موصل محوري مصغر من نوع ClickLoc |
| مادة طرف المسبار | كبريتيد البوليفينيلين (PPS) |
| مادة علبة المسبار | فولاذ مقاوم للصدأ AISI 304 |
| متطلبات مصدر الطاقة | -17.5 فولت تيار مستمر إلى -26 فولت تيار مستمر بحد أقصى 12 مللي أمبير |
| النطاق الخطي | مباعد قياسي عند 1.27 مم (50 ميل) |
| نطاق درجة حرارة التشغيل | -35 درجة مئوية إلى +177 درجة مئوية (-31 درجة فهرنهايت إلى +351 درجة فهرنهايت) |
| الحد الأدنى لنصف قطر انحناء الكابل | 25.4 مم (1.0 بوصة) |
| الوزن | 0.323 كجم |
إرشادات التركيب والميكانيكية
- ركب المسبار بإحكام في فتحة التركيب بالماكينة باستخدام خيط M8 x 1.
- طبق عزم دوران موصى به لعلبة المسبار يبلغ 5.1 نيوتن متر، وعزم دوران أقصى يبلغ 7.3 نيوتن متر.
- حافظ على الحد الأدنى لنصف قطر انحناء الكابل وهو 25.4 مم لمنع تلف الموصل الداخلي.
- وجه كابلات التمديد بعيدًا عن قنوات الطاقة عالية الجهد لتقليل التداخل الكهرومغناطيسي.
- تأكد من أن مادة الهدف تتطابق مع مواصفات الفولاذ القياسي AISI 4140 للحصول على استجابة خرج دقيقة.
التشغيل والصيانة والتشخيص
- تحقق من أن جهد مصدر الطاقة للتيار المستمر يتراوح بين -17.5 فولت تيار مستمر و -26 فولت تيار مستمر قبل بدء تشغيل النظام.
- قم بقياس جهد خرج المسبار باستخدام مقياس متعدد رقمي لتأكيد الفجوة الميكانيكية الأولية الصحيحة.
- افحص موصل ClickLoc بشكل دوري بحثًا عن تراكم الزيت أو تسرب الرطوبة أو تآكل الخيط.
- قم بتقييم تداخل المجال المغناطيسي إذا حدثت تقلبات غير متوقعة في الجهد بالقرب من المحركات الكبيرة.
- استبدل المسبار فورًا إذا أظهر ختم الضغط علامات تسرب بعد التعرض لدرجات حرارة قصوى أقل من -34 درجة مئوية.
التوافق وموافقات الوكالات
- متوافق تمامًا مع مستشعرات التقريب وكابلات التمديد القياسية من سلسلة Bently Nevada 3300 Series.
- مصمم للدمج في رفوف حماية ومراقبة الآلات الصناعية.
- مصنع ليتوافق مع معايير الجودة والسلامة الصناعية الصارمة.
- خيار موافقة الوكالة المحدد لهذه الوحدة: غير مطلوب.
التعبئة والشحن والضمان
- تتضمن العبوة مسبار Bently Nevada 330173-00-06-10-02-00 واحد مع أغطية واقية.
- شحن سريع خلال 24 إلى 48 ساعة من تأكيد الطلب.
- توصيل عالمي موثوق به عبر FedEx وUPS وDHL.
- ضمان شامل لمدة 12 شهرًا لراحة البال التشغيلية.
سيناريوهات التطبيق النموذجية
- مراقبة اهتزازات التوربينات البخارية والغازية وموضعها المحوري.
- تقييم صحة عمود الضاغطات المركزية والترددية.
- مراقبة محامل المحركات الكهربائية الصناعية الكبيرة والمولدات.
- مراقبة المضخات الصناعية في مصانع المعالجة البتروكيماوية.
الأسئلة المتداولة
ما الذي يسبب الانجراف المفاجئ للإشارة في نظام المسبار 330173-00-06-10-02-00؟
ينشأ انجراف الإشارة عادةً من فجوة ميكانيكية متغيرة بسبب التمدد الحراري أو أقواس التركيب الفضفاضة. يجب على الفنيين التحقق من صواميل القفل الميكانيكية والبحث عن خدوش على سطح الهدف.
هل يمكنني استخدام طول كابل مختلف مع نموذج المسبار هذا الذي يبلغ طوله 1 متر؟
يؤدي خلط أطوال الكابلات غير المتطابقة إلى تغيير المعايرة الكهربائية لنظام محول القرب بقطر 5 مم. قم دائمًا بمطابقة طول كابل المسبار مع مواصفات معايرة مستشعر القرب الصحيحة.
كيف أختار المسبار البديل الصحيح لآلتي؟
راجع رقم القطعة الأصلي على ملصق المستشعر أو استشر الدليل الفني لآلتك. تحقق من أن حجم الخيط وطول العلبة ونوع الموصل يتطابقون مع متطلبات التركيب الدقيقة.
