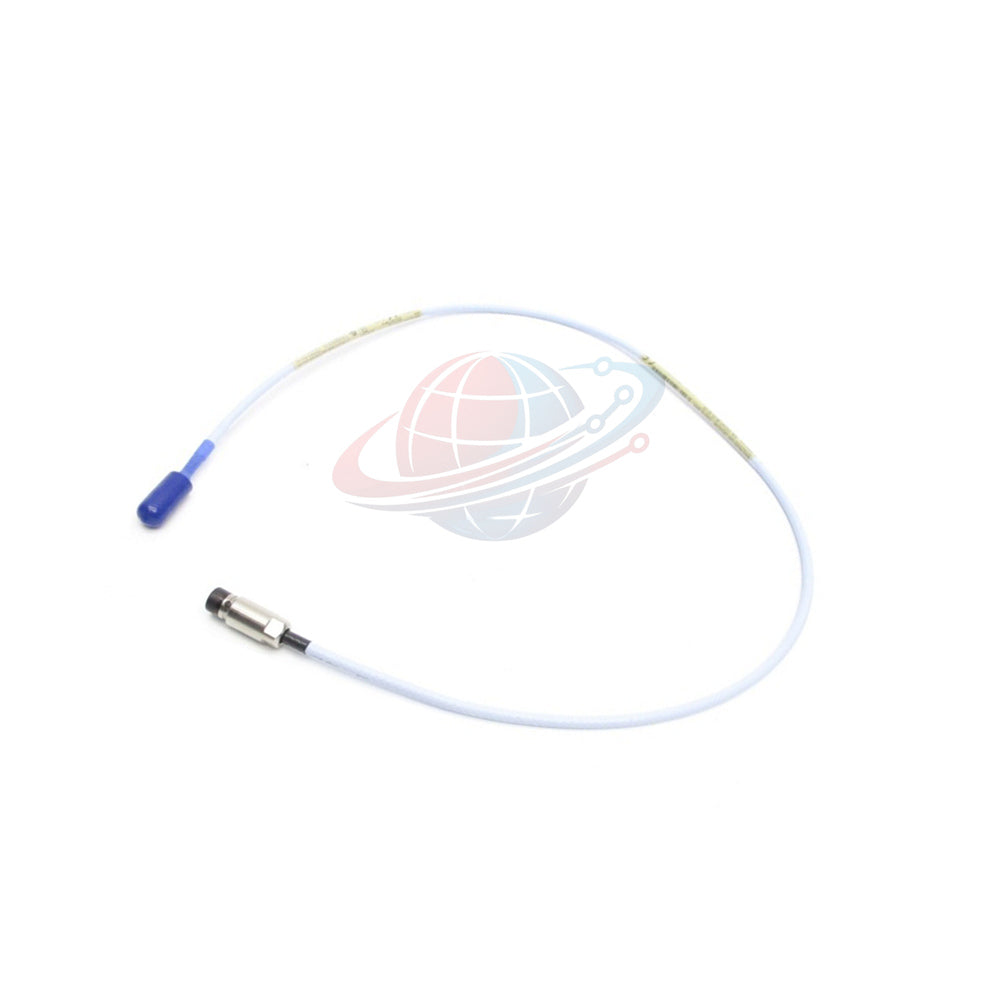

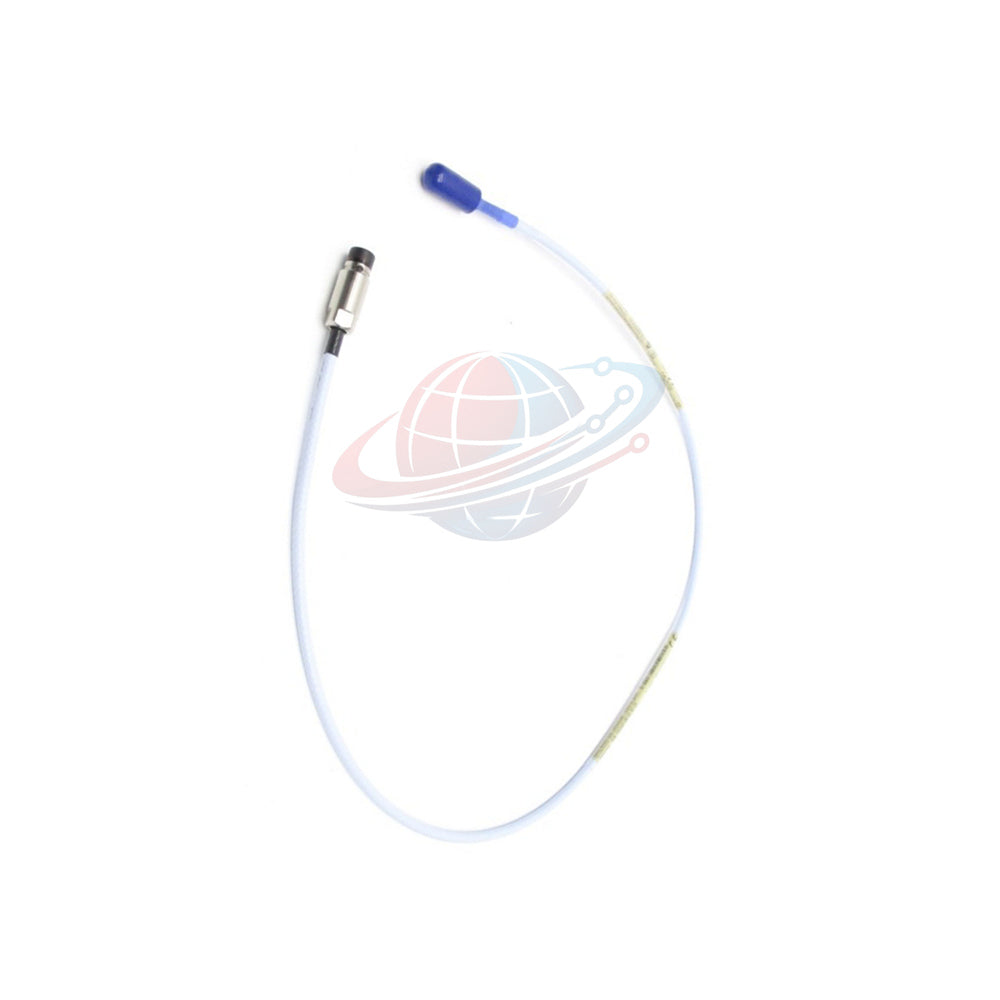

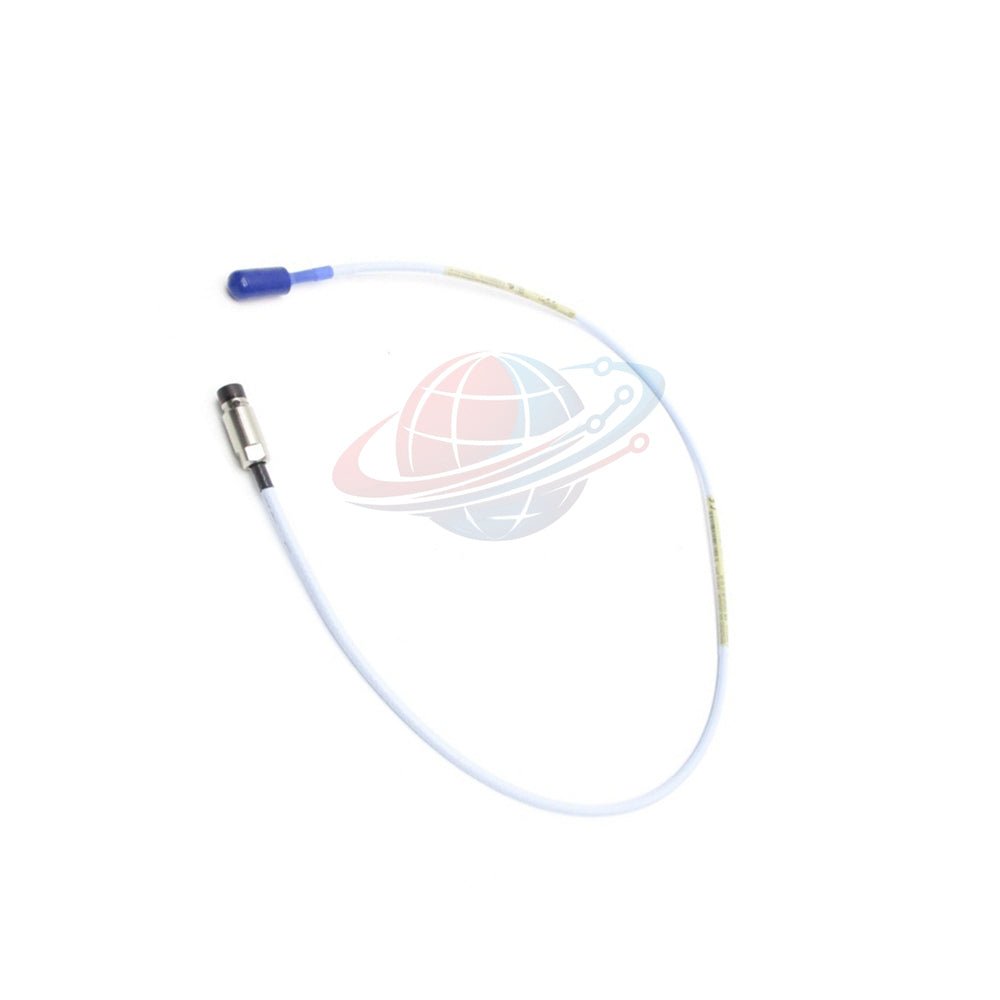

مجس مسبار التقارب المدرع Bently Nevada 330141-08-50-02-00

نظرة عامة على المنتج

يعد Bently Nevada 330141-08-50-02-00 مسبار تقارب قويًا بحجم 3300 XL 8 مم مصممًا لقياسات الاهتزاز والموضع بدون تلامس. يستخدم المهندسون نظام محول التيار الدوامي هذا على الآلات الدوارة الحرجة مثل التوربينات والضواغط والمضخات.

يتميز هذا الطراز بطول غلاف يبلغ 0.8 بوصة ودرع مرن من الفولاذ المقاوم للصدأ. يحمي التغليف الداخلي لطرف كبريتيد البوليفينيلين المكونات الحساسة من الإجهاد الميكانيكي وسوائل العملية القاسية.

يوفر القولبة المدمجة TipLoc وبناء CableLoc قوة سحب كبل تصل إلى 330 نيوتن. يضمن النظام تتبعًا دقيقًا لإزاحة العمود في البيئات الصناعية القاسية.

رؤى Global PLC Spare HUB والخبرة الميدانية

يقوم فريق موثوقية ميداني بتقييم مجسات التقارب في تطبيقات توليد الطاقة والبتروكيماويات المتطلبة. تُظهر سلسلة Bently Nevada 3300 XL باستمرار مرونة ميكانيكية فائقة مقارنة بالتصميمات القديمة.

خلال عملية إصلاح توربينات غازية حديثة، لاحظ الفنيون إجهادًا شديدًا للكابلات في أجهزة الاستشعار غير المدرعة بسبب اهتزاز الأنابيب العالي. وقد أدى استبدالها بالمدرع 330141-08-50-02-00 إلى إزالة ارتفاعات الاهتزاز الكاذبة تمامًا.

يمنع تصميم CableLoc الحاصل على براءة اختراع سحب الكابلات عندما يعمل الفنيون في أغلفة محامل ضيقة. تقلل هذه الميزة بشكل كبير من تلف المستشعرات العرضي أثناء عمليات الصيانة الروتينية.

المواصفات الفنية

• العلامة التجارية: Bently Nevada
• رقم الجزء: 330141-08-50-02-00
• سلسلة المنتج: نظام 3300 XL 8 مم
• نوع المسبار: مسبار تقارب مع درع
• طول الغلاف: 0.8 بوصة (غير مسنن)
• الطول الإجمالي للكابل: 5.0 متر (16.4 قدم)
• نوع الموصل: موصل ClickLoc متحد المحور مصغر
• خيار الكابل: كابل قياسي مع درع
• المدى الخطي: 2.0 مم (80 ميلًا)
• عامل القياس (ISF): 7.87 فولت/مم (200 ملي فولت/ميل) ± 5%
• الانحراف الخطي المباشر: أقل من ±0.025 مم (±1 ميل)
• المقاومة الاسمية: 8.73 ± 0.50 أوم
• مادة الطرف: كبريتيد البوليفينيلين (PPS)
• مادة الغلاف: الفولاذ المقاوم للصدأ AISI 303 أو 304
• درجة حرارة التشغيل: -52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +350 درجة فهرنهايت)
• موافقات الوكالة: الخيار 00 (غير مطلوب)

توافق النظام

يتطلب مسبار 330141-08-50-02-00 مكونات نظام مطابقة لعوامل مقياس القياس الدقيقة. قم دائمًا بإقران هذا المسبار بطول 5 أمتار مباشرةً مع مستشعر Proximitor 3300 XL بطول 5 أمتار.

لا تستخدم كابلات تمديد مع تكوين مسبار بطول 5 أمتار. يؤدي استخدام كابل تمديد إلى تغيير الطول الكهربائي الكلي، مما يتسبب في خطأ معايرة شديد عبر النطاق الخطي.

إرشادات التركيب

• تحقق من أن مادة الهدف تتطابق مع معايرة الفولاذ AISI 4140 القياسية.
• حافظ على مسافة لا تقل عن 1.5 مم بين طرف المسبار والجدران المعدنية المحيطة.
• قم بتركيب المسبار بإحكام باستخدام عزم دوران مناسب لمنع الارتخاء الميكانيكي.
• تأكد من أن سترة الدرع تنتهي خارج أي مناطق نصف قطر الانحناء الشديدة.
• نظف الموصلات المحورية جيدًا قبل شد آلية ClickLoc يدويًا.

التشغيل والصيانة

اضبط الفجوة الميكانيكية الأولية باستخدام مقياس جهد تيار مستمر معاير متصل بمخرج Proximitor. اضبط موضع المسبار حتى يصل جهد الفجوة إلى حوالي -9.0 فولت تيار مستمر لتحقيق تحديد موضع منتصف المقياس.

افحص سترات الدرع بشكل دوري بحثًا عن سحق مادي أو تآكل مفرط. قم بقياس مقاومة التيار المستمر من المركز إلى الموصل الخارجي أثناء فترات الصيانة للتحقق من خط الأساس البالغ 8.73 أوم.

التطبيقات النموذجية والتشخيصات

يتفوق مسبار التقارب هذا في مراقبة اهتزاز العمود الشعاعي، وقياس موضع الدفع المحوري، واستشعار سرعة مفتاح الطور. يوفر إشارات أولية حيوية لأنظمة حماية الآلات مثل رفوف Bently Nevada 3500.

تشمل قدرات التشخيص اكتشاف عدم اتزان الدوار، وعدم محاذاة العمود، وتآكل محامل المجلة، وعدم استقرار دوامة الزيت قبل حدوث فشل كارثي للمعدات.

دليل الاختيار

اختر مسبار 3300 XL الخاص بك بناءً على الهندسة الفيزيائية المحددة والطول الكهربائي الكلي المطلوب:

• 330101: مسبار 8 مم، سن 3/8-24 UNF، غير مدرع.
• 330102: مسبار 8 مم، سن 3/8-24 UNF، مدرع.
• 330140: مسبار 8 مم، غلاف أملس بدون درع.
• 330141: مسبار 8 مم، غلاف أملس مع درع واقي.
• اختيار الطول: اختر 5.0 متر للتوصيل المباشر بدون كابلات تمديد، أو 1.0 متر عند استخدام كابلات تمديد قياسية بطول 4.0 متر.

الشحن، الضمان، وقائمة الحزمة

نقوم بمعالجة وإرسال الطلبات في غضون 24 إلى 48 ساعة عبر شركات الشحن الجوي السريع بما في ذلك FedEx و UPS و DHL في جميع أنحاء العالم.

تتضمن كل شحنة ضمانًا شاملاً لمدة 12 شهرًا يغطي عيوب التصنيع في ظل ظروف التشغيل القياسية.

قائمة الحزمة: 1 × مسبار تقارب Bently Nevada 330141-08-50-02-00 مع غطاء موصل واقي وورقة وثائق.

الأسئلة المتكررة

س1: هل يمكنني توصيل هذا المسبار بطول 5 أمتار بمستشعر Proximitor بطول 9 أمتار؟

ج1: لا، مطابقة أطوال النظام أمر بالغ الأهمية. يجب توصيل مسبار بطول 5 أمتار مباشرة بمستشعر Proximitor بطول 5 أمتار للحفاظ على عوامل قياس دقيقة.

س2: لماذا يتميز هذا المسبار بحماية كابل مدرع؟

ج2: يحمي الدرع الفولاذي المقاوم للصدأ المرن الكابل الداخلي من حواف الأنابيب الحادة والأسطح الساخنة والتأثير الميكانيكي في المناطق القاسية للمصنع.

س3: ماذا يحدث إذا انخفضت درجة الحرارة المحيطة إلى ما دون -34 درجة مئوية؟

ج3: لا توقف درجات الحرارة التي تقل عن -34 درجة مئوية (-30 درجة فهرنهايت) تشغيل المسبار، ولكنها قد تتسبب في فشل مبكر لختم الضغط الداخلي من Viton.

س4: كيف أتحقق مما إذا كان كابل المسبار تالفًا بدون أدوات متخصصة؟

ج4: تحقق من المقاومة باستخدام مقياس متعدد رقمي بين الموصل المركزي والخارجي. القراءة العادية لهذا الطراز بطول 5 أمتار هي حوالي 8.73 أوم.
