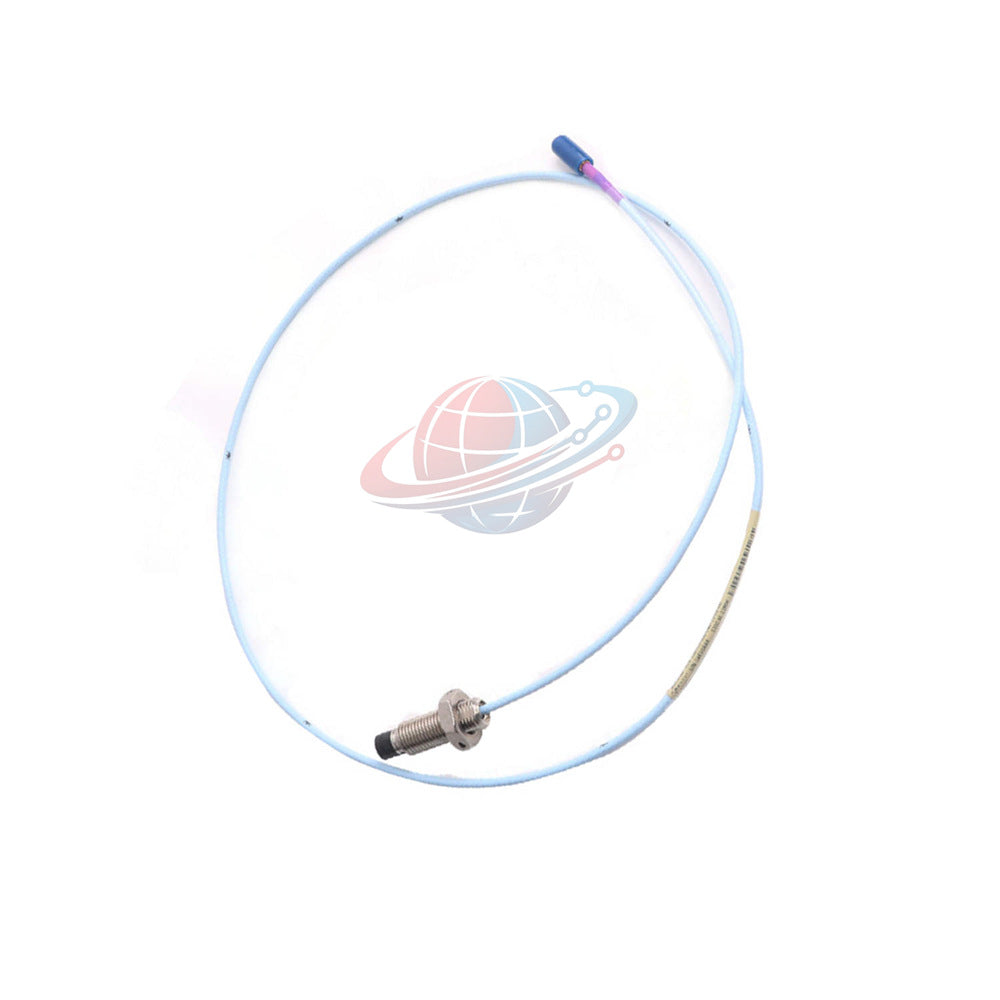

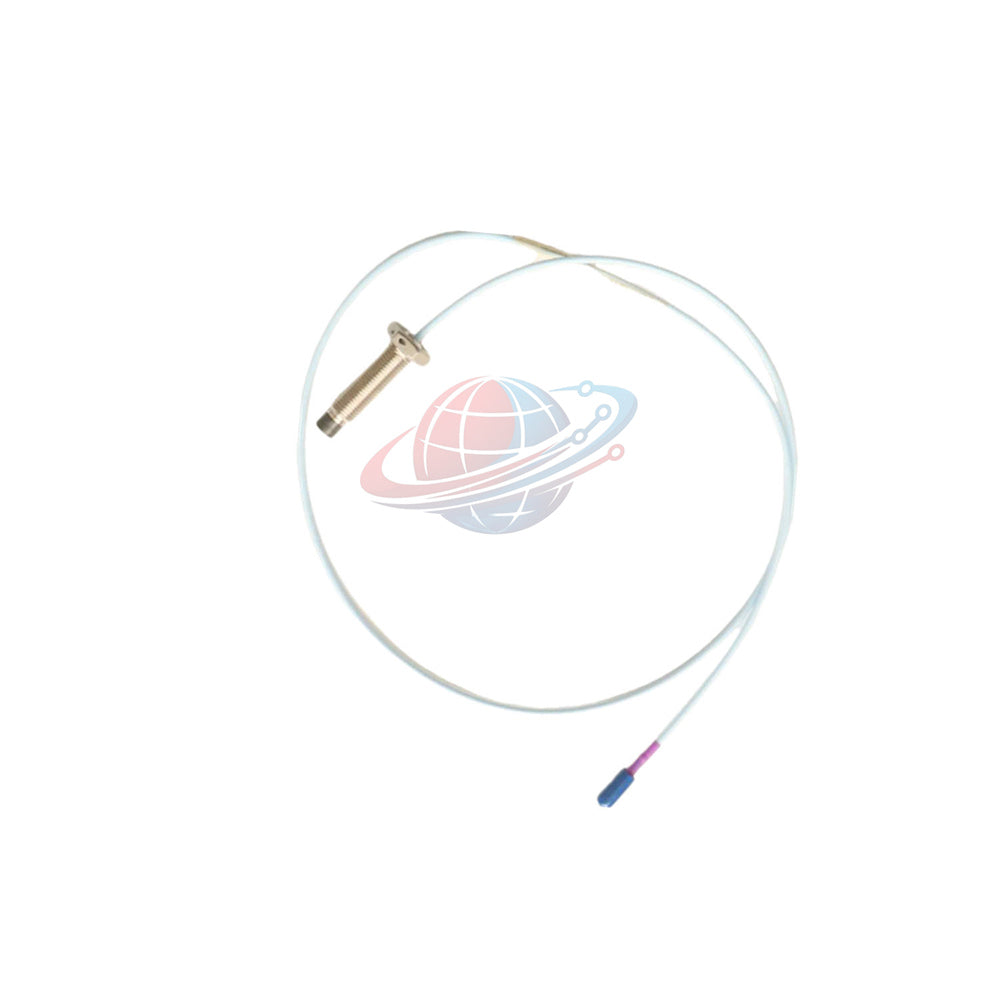

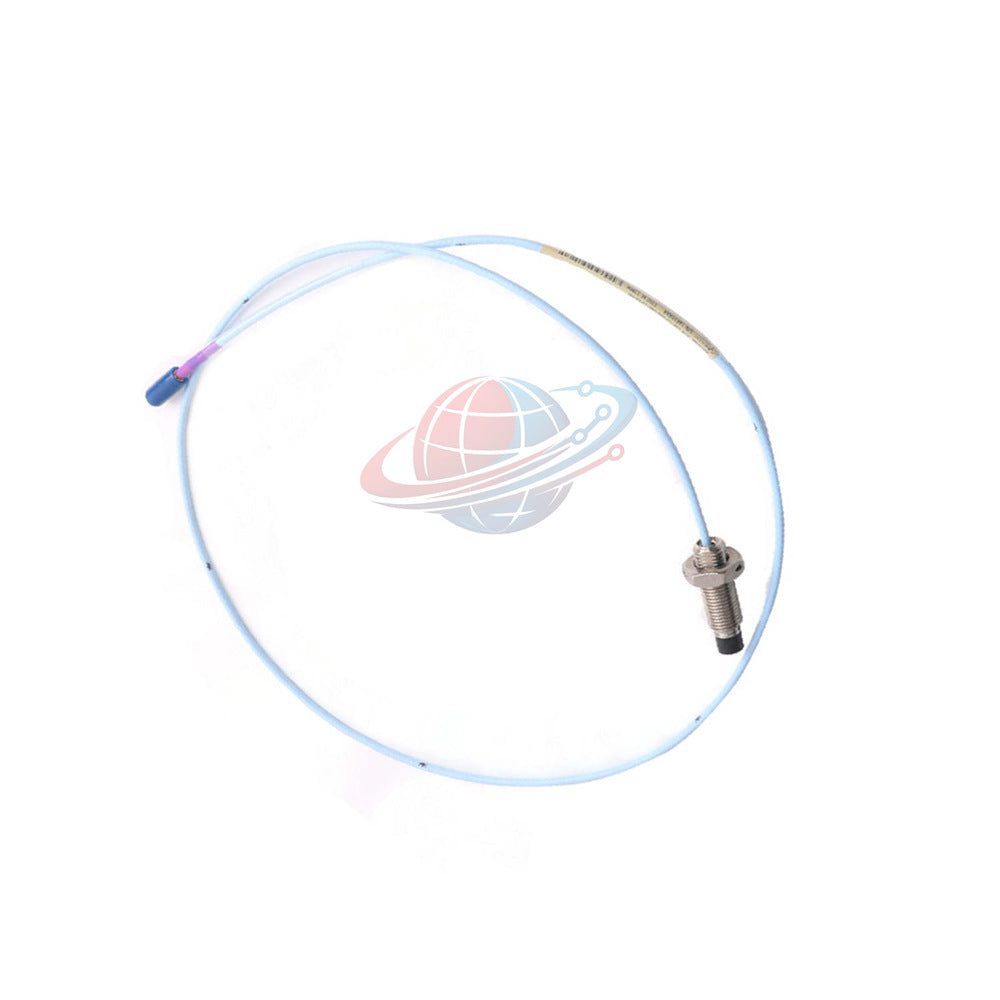

مسبار التقارب المتري بينتلي نيفادا 3300 XL 330703-000-060-50-12-00

نظرة عامة على الدقة الهندسية

يُعد 330703-000-060-50-12-00 مسبار تقارب متري ممتاز بحجم 11 مم من سلسلة Bently Nevada 3300 XL. تم تصميم هذا النظام لحماية الآلات التوربينية الحيوية، ويوفر قياسات دقيقة للإزاحة بدون تلامس. يتميز المسبار بطرف قوي من مادة البولي فينيلين سلفيد (PPS) وعلبة من الفولاذ المقاوم للصدأ AISI 304، ويعمل بشكل موثوق في درجات حرارة قصوى تتراوح من -52 درجة مئوية إلى +177 درجة مئوية. يضمن دمج تقنية كابل FluidLoc وموصلات ClickLoc مسار إشارة آمن ومقاوم للاهتزاز، وهو أمر ضروري لتحليل الاهتزازات عالية التردد في الأصول الصناعية الحيوية.

تفاصيل التكوين

• النموذج: 330703 (مسبار متري 3300 XL 11 مم)
• الطول غير الملولب: 000 (0 مم)
• الطول الإجمالي للعلبة: 060 (60.0 مم)
• الطول الكلي: 50 (5.0 أمتار)
• الموصل/الكابل: 12 (Miniature ClickLoc، كابل FluidLoc)
• موافقة الجهة: 00 (غير مطلوبة)

رؤى Global PLC Spare HUB

في Global PLC Spare HUB، نُدرك أن 330703-000-060-50-12-00 هو المعيار الذهبي لمراقبة اهتزازات الأعمدة الكبيرة. يوفر طرف الاستشعار بحجم 11 مم نطاقًا خطيًا أكبر مقارنةً بنماذج 8 مم، مما يجعله مثاليًا للكشف عن الحركات الدقيقة في ضواغط الطرد المركزي عالية السرعة والتوربينات البخارية. نوصي بهذا التكوين المحدد بطول 5 أمتار للتركيبات التي يتم فيها وضع Proximitor في صندوق توصيل بعيد، مما يضمن بقاء سلامة الإشارة سليمة على الرغم من المسافة الممتدة من طرف المسبار.

الأداء الفني والتطبيق

• التشخيص: استخدم فحص المقاومة (7.2 ± 0.8 أوم) بين الموصل المركزي والخارجي للتحقق من سلامة المسبار.
• المعدات المناسبة: التوربينات البخارية، ضواغط الغاز، المولدات الكهرومائية، وصناديق التروس الكبيرة.
• ملاحظة الصيانة: تجنب تعريض المسبار للصدمات الحرارية دون -34 درجة مئوية، حيث قد يؤدي ذلك إلى المساس بسلامة ختم الضغط.

مقارنة الاختيار: تكوينات 5 أمتار مقابل 10 أمتار

• النموذج الحالي: 330703-000-060-50-12-00 (5.0 أمتار) - الأفضل لقرب الخزانة المتصلة بشكل وثيق.
• نموذج المقارنة: 330703-000-100-10-01-CN (10.0 أمتار) - الأفضل للمراقبة المثبتة عن بعد.

توصية فنية: عند الاختيار بين هذه النماذج، يوفر 330703-000-060-50-12-00 نسب إشارة إلى ضوضاء متفوقة بسبب سعة الكابل الأقصر. اختر إصدار 10 أمتار فقط إذا كان موضع Proximitor يتطلب مدى إضافيًا.

اللوجستيات والضمان

• الشحن: شحن سريع عبر FedEx أو UPS أو DHL في غضون 24-48 ساعة.
• ضمان الجودة: يشمل ضمان المصنع لمدة 12 شهرًا.
• يشمل: 1x مسبار تقارب متري 330703-000-060-50-12-00.

الأسئلة الشائعة من الخبراء المتخصصين

لماذا تُعد مواصفات مقاومة المسبار حاسمة لاستكشاف الأخطاء وإصلاحها؟
يشير الانحراف عن نطاق 7.2 ± 0.8 أوم عادةً إلى تدهور داخلي للكابل أو طرف تالف، والذي سيظهر على شكل انجراف إشارة في نظام مراقبة الحالة الخاص بك.

هل يمكنني تقصير الكابل الذي يبلغ طوله 5 أمتار إذا كان طويلاً جدًا لتركيبتي؟
لا. يتم معايرة نظام Bently Nevada 3300 XL كمجموعة متطابقة. سيؤدي تقصير الكابل إلى إبطال معايرة النظام ودقته.

ما أهمية تقنية موصل "ClickLoc"؟
يوفر ClickLoc اتصالاً حسياً إيجابياً، مما يضمن بقاء الموصل مغلقاً في ظل ظروف الاهتزاز العالية، مما يمنع فقدان الإشارة المتقطع.

كيف يختلف مسبار 11 مم عن المسابير القياسية 8 مم؟
يوفر إصدار 11 مم نطاق قياس خطي أوسع (يصل إلى 4 مم)، مما يجعله أكثر ملاءمة لمراقبة الآلات ذات الخلوص الشعاعي الأعلى أو التمدد الحراري.

دليل الاختيار: هل يؤثر خيط علبة المسبار على التثبيت؟
نعم، يجب أن يتوافق الخيط M14x1.5 مع كتيفة التركيب الخاصة بجهازك. تأكد من مراعاة أقصى عمق للتداخل البالغ 21 مم لتجنب التلامس المادي مع العمود الدوار.
