مجموعة مبيت مسبار Bently Nevada 24701-28-05-XX-028-04-XX

نظرة عامة على المنتج – وحدة تجميع غطاء مسبار التقارب من Bently Nevada 24701-28-05-XX-028-04-XX

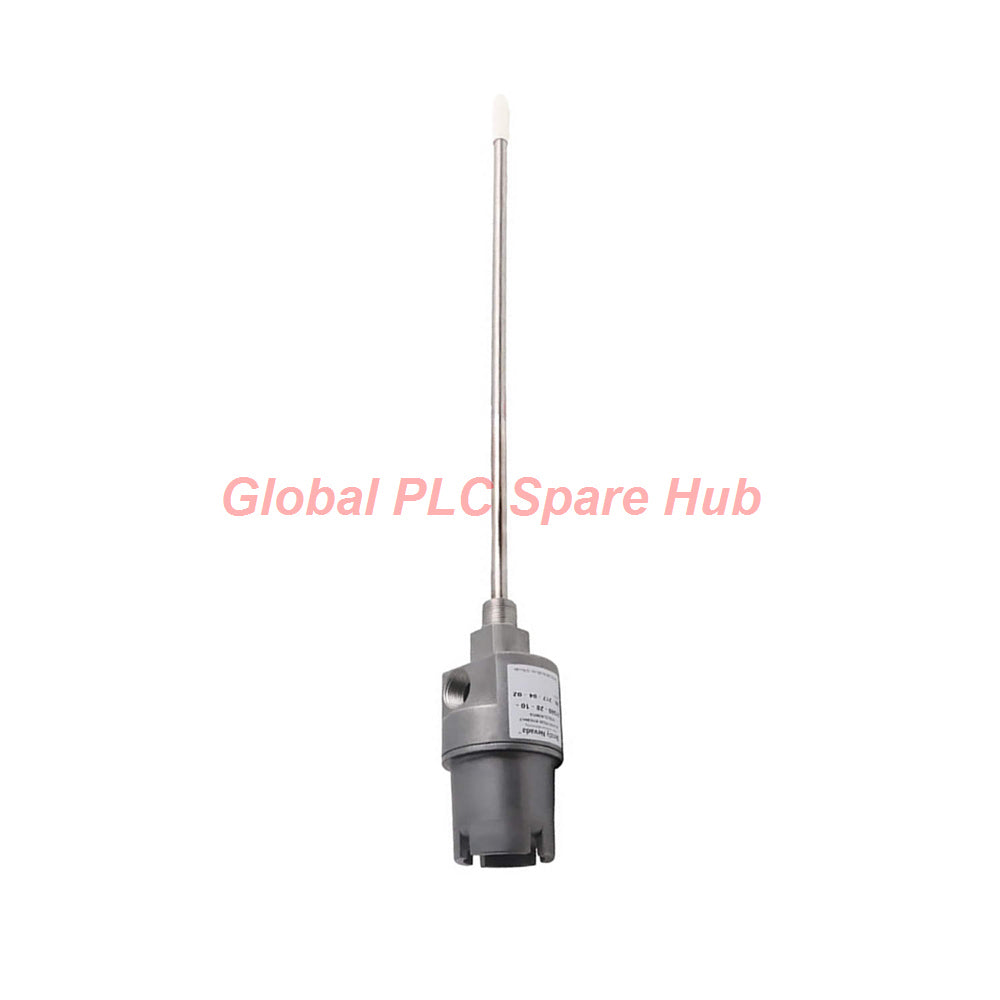

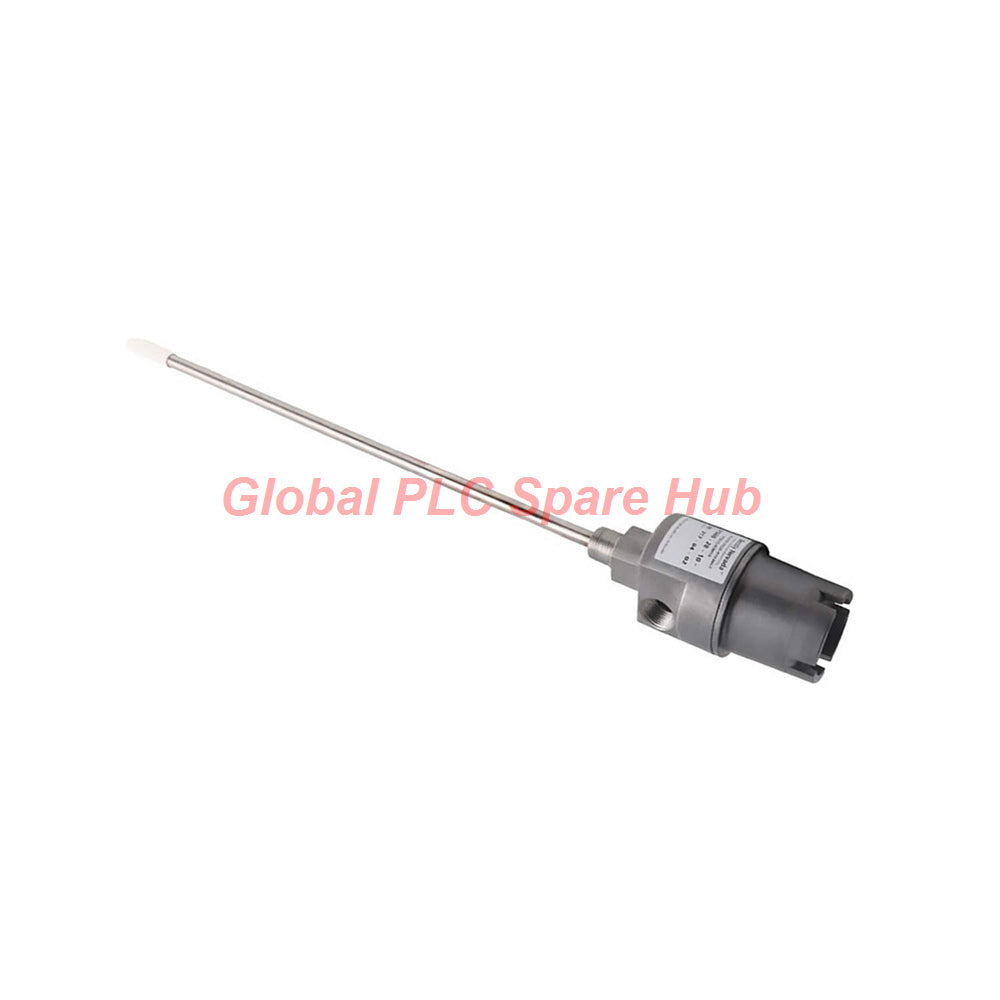

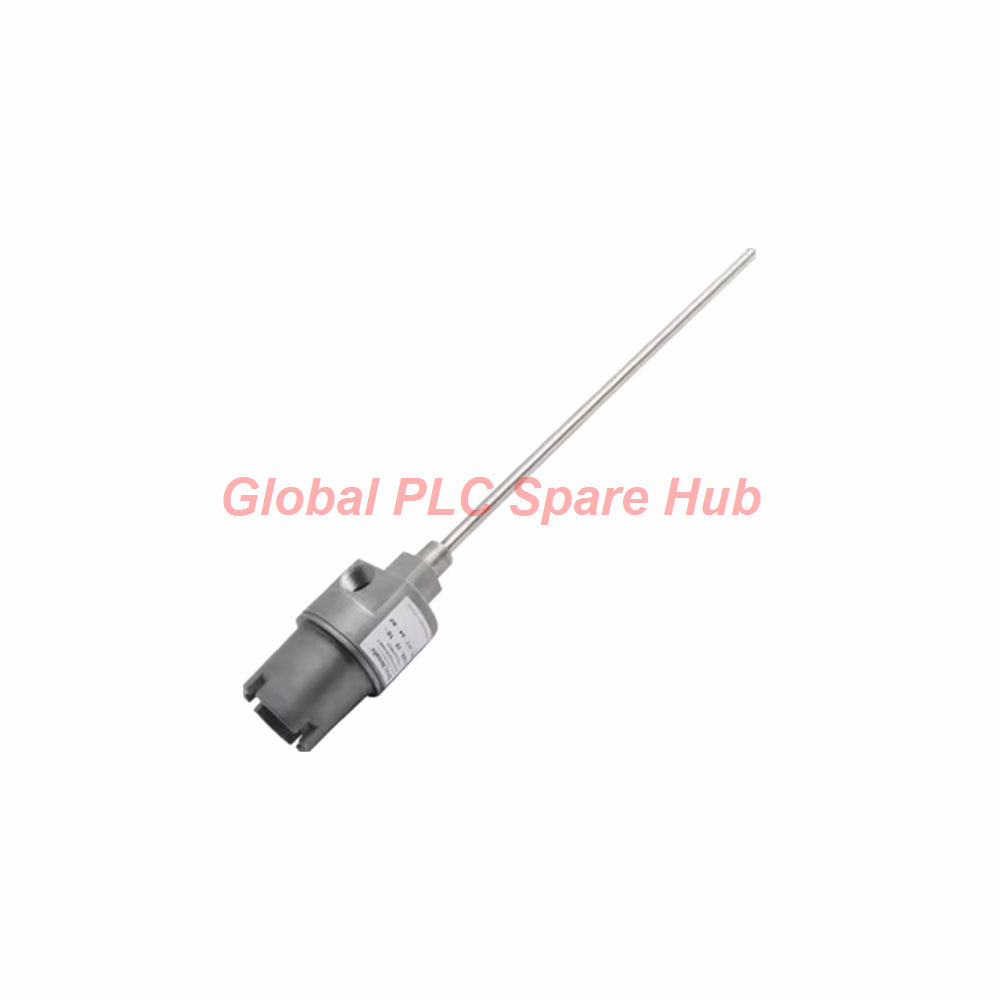

Bently Nevada 24701-28-05-XX-028-04-XX هو وحدة تجميع غطاء مسبار تقارب عالية الموثوقية لأنظمة مراقبة الاهتزاز الصناعية.

يدعم التجميع مسابير 3300 XL 8 مم ذات التركيب العكسي ويحمي تركيبات المسابير في البيئات القاسية.

يعمل هيكله المصنوع من الفولاذ المقاوم للصدأ على تحسين المتانة الميكانيكية ومقاومة البيئة في تطبيقات الآلات الدوارة.

يعمل الغطاء على تبسيط توجيه المسبار، وتوصيل القناة، والوصول للصيانة أثناء التثبيت في الموقع.

رؤية Global PLC Spare HUB

تدعم وحدات تجميع الغطاء من سلسلة Bently Nevada 24701 مراقبة اهتزاز العمود الموثوقة في الأصول الحيوية.

يقوم المهندسون عادةً بتركيب هذه الوحدة على التوربينات، والضواغط، والمضخات، والمحركات، والمعدات الدوارة عالية السرعة.

يعمل الهيكل الوقائي المتكامل على تحسين إدارة الكابلات ويقلل من مخاطر التلوث حول منطقة المسبار.

تتناسب الوحدة مع أنظمة المراقبة المستمرة التي تتطلب نقل إشارة مستقر وحماية بيئية قوية.

يعمل هذا الطراز بفعالية مع أنظمة حماية الآلات التي تستخدم تقنية محول التقارب 3300 XL.

الميزات الرئيسية

• العلامة التجارية: Bently Nevada
• النموذج: 24701-28-05-XX-028-04-XX
• السلسلة: وحدات تجميع غطاء مسبار التقارب 24701
• يدعم مسابير 3300 XL 8 مم ذات التركيب العكسي
• يوفر مدخل قناة محمي للبيئات الصناعية
• هيكل من الفولاذ المقاوم للصدأ يحسن مقاومة التآكل
• تكوينات خيوط تركيب مرنة متاحة
• محول دعامة اختياري يدعم مرونة التركيب
• هيكل مدمج يبسط الوصول للصيانة
• مصمم لتطبيقات المراقبة المستمرة للآلات

المواصفات الفنية

• العلامة التجارية: Bently Nevada
• رقم الطراز: 24701-28-05-XX-028-04-XX
• نوع المنتج: وحدة تجميع غطاء مسبار التقارب
• المسبار المتوافق: مسبار 3300 XL 8 مم
• تركيب المسبار: تكوين التركيب العكسي
• طول كابل المسبار: 0.5 متر (20 بوصة)
• اختراق المسبار: 2.8 بوصة
• مادة الغطاء: فولاذ مقاوم للصدأ 303
• مادة الجلبة: فولاذ مقاوم للصدأ 304
• خيار التوصيل: قابس NPT واحد بحجم 3/4-14
• خيارات خيط التركيب: تكوينات NPT، BSP، و UNF
• الوزن النموذجي: 1.8 كجم
• قدرة القياس: مراقبة اهتزاز العمود وإزاحته
• استجابة التردد: تعتمد على نظام محول 3300 XL المتصل
• الحساسية: متوافقة مع مواصفات حساسية 3300 XL القياسية
• الخطية: تحدد بواسطة المسبار ووحدة التقارب المتصلة
• الدقة: تدعم نقل إشارة اهتزاز عالية الدقة
• مقاومة درجة الحرارة: مناسبة لبيئات التشغيل الصناعية
• الحماية البيئية: مقاومة للزيت والغبار والملوثات الصناعية
• مقاومة EMI: التركيب المحمي يحسن استقرار الإشارة
• المتانة الميكانيكية: بناء صناعي شديد التحمل

تفصيل التكوين

• 24701
  • سلسلة تجميع غطاء مسبار التقارب
• 28
  • مسبار 3300 XL 8 مم مع خيار الموافقة
• 05
  • طول كابل المسبار 0.5 متر
• XX
  • طول محول الدعامة الاختياري
  • 15 = 1.5 بوصة كحد أدنى للطول
  • 75 = 7.5 بوصة كحد أقصى للطول
  • 00 = بدون محول دعامة
• 028
  • اختراق المسبار 2.8 بوصة
• 04
  • قابس NPT واحد بحجم 3/4-14 مرفق
• XX
  • اختيار خيط التركيب
  • 01 = بدون خيوط مصبوبة
  • 02 = 3/4-14 NPT
  • 03 = 1-11 1/2 NPT
  • 04 = 1/2-14 BSP
  • 05 = 7/8-14 UNF-2A

إرشادات التثبيت

• تحقق من توافق المسبار قبل التثبيت
• افحص وصلات القناة وحالة الخيط بعناية
• حافظ على فجوة المسبار الصحيحة أثناء التثبيت
• استخدم عزم الدوران المناسب على الوصلات الملولبة
• احمِ مسار الكابل من إجهاد الانحناء المفرط
• تأكد من أن التأريض يتبع معايير أجهزة المصنع
• تأكد من أن اختراق المسبار يتطابق مع متطلبات مراقبة العمود

مزايا التشغيل والصيانة

• تصميم غطاء القبة يبسط إجراءات الفحص
• منافذ القناة الملولبة تحسن إمكانية الوصول إلى الكابلات
• الوحدة المعيارية تقلل وقت التوقف عن العمل للصيانة
• استبدال المسبار يتطلب الحد الأدنى من التعديل الميكانيكي
• مكونات الإغلاق المتينة تقلل من مخاطر التلوث
• تصميم التركيب العكسي يحسن استقرار التثبيت

معلومات التوافق

• متوافق مع مسابير Bently Nevada 3300 XL 8 مم
• مناسب لأنظمة مراقبة الاهتزاز من Bently Nevada
• يدعم تطبيقات حماية المعدات الدوارة
• يتكامل مع أنظمة مراقبة حالة الآلات
• مناسب لمنصات مراقبة التوربينات، والضواغط، والمحركات

القدرة التشخيصية

• يدعم المراقبة المستمرة لإزاحة العمود
• يحسن دقة تحليل اتجاه الاهتزاز
• يساعد في تحديد عدم التوازن واختلال محاذاة العمود
• يساعد في الكشف المبكر عن تدهور المحامل
• يدعم استراتيجيات الصيانة التنبؤية
• يحسن تشخيصات موثوقية الآلات

سيناريوهات التطبيق النموذجية

• أنظمة مراقبة التوربينات البخارية
• أنظمة حماية التوربينات الغازية
• مراقبة اهتزاز الضاغط الصناعي
• مراقبة حالة المحرك الحرجة
• تحليل اهتزاز عمود المضخة
• حماية المعدات الدوارة للنفط والغاز
• مرافق توليد الطاقة
• مصانع المعالجة البتروكيماوية

الشهادات والامتثال

• يدعم تكوينات المسبار المعتمدة
• مصمم لبيئات الآلات الصناعية
• مصنع وفقًا لمعايير جودة Bently Nevada
• مناسب لتطبيقات مراقبة العمليات الحرجة

قائمة التعبئة

• 1 × وحدة تجميع غطاء مسبار التقارب
• 1 × غطاء قبة
• 1 × جلبة مسبار
• 1 × مسبار تقارب ذو تركيب عكسي
• حلقات O ومكونات إغلاق الخيط
• تكوين وصلة القناة المحددة
• محول دعامة اختياري إذا تم تحديده

الشحن والضمان

• الحالة: جديد وتعبئة المصنع الأصلية
• الضمان: 12 شهرًا
• وقت الإرسال: 24-48 ساعة
• شركات الشحن: FedEx، UPS، DHL
• تعبئة تصدير وقائية متضمنة
• دعم الشحن العالمي متاح

الأسئلة الشائعة

• ما هي المسابير التي تعمل مع وحدة تجميع الغطاء هذه؟
  • تدعم الوحدة مسابير Bently Nevada 3300 XL 8 مم ذات التركيب العكسي.
• هل يمكن لهذا الغطاء العمل في البيئات الصناعية القاسية؟
  • نعم. يعمل الهيكل المصنوع من الفولاذ المقاوم للصدأ على تحسين مقاومة التآكل والتلوث.
• هل تشمل الحزمة وصلات القناة؟
  • نعم. يتضمن هذا التكوين قابس NPT واحد بحجم 3/4-14.
• كيف يجب أن أختار طول محول الدعامة؟
  • اختر الطول الأدنى الذي يوفر خلوصًا آمنًا للمسبار ومرونة في التركيب.
• ما هي المعدات التي تستخدم هذه الوحدة عادةً؟
  • تستخدم التوربينات والضواغط والمضخات والآلات الدوارة الحيوية هذا المنتج بشكل شائع.
• ما هي مشكلة التثبيت الأكثر شيوعًا؟
  • غالبًا ما تؤدي إعدادات فجوة المسبار غير الصحيحة إلى تقليل دقة المراقبة واستقرار الإشارة.
• كيف يمكنني تحسين موثوقية المراقبة على المدى الطويل؟
  • افحص إغلاق القناة بانتظام وقم بحماية كابلات المسبار من إجهاد الاهتزاز.
• كيف أختار خيار خيط التركيب الصحيح؟
  • قم بمطابقة مواصفات الخيط مع غطاء الآلات الخاصة بك ومعايير المصنع.
• هل تدعم هذه الوحدة برامج الصيانة التنبؤية؟
  • نعم. تدعم اكتساب إشارة اهتزاز مستقرة للصيانة القائمة على الحالة.
