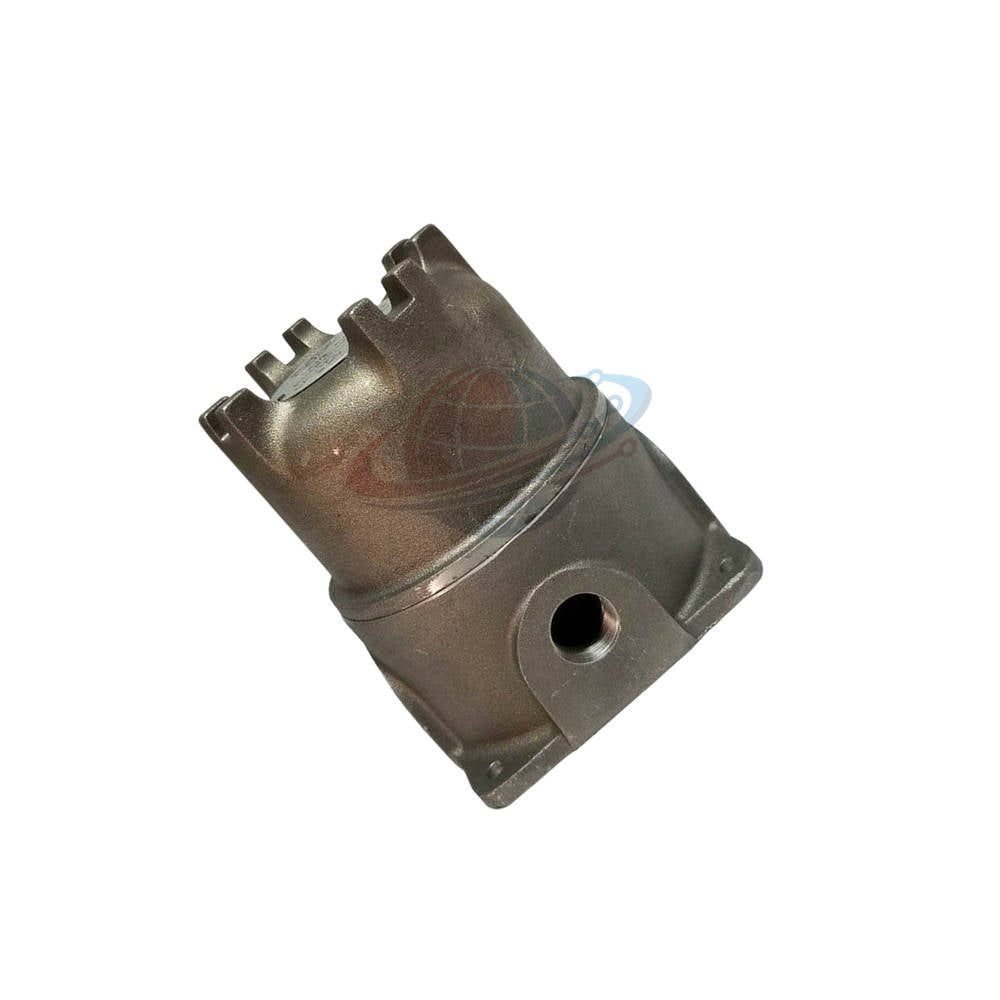

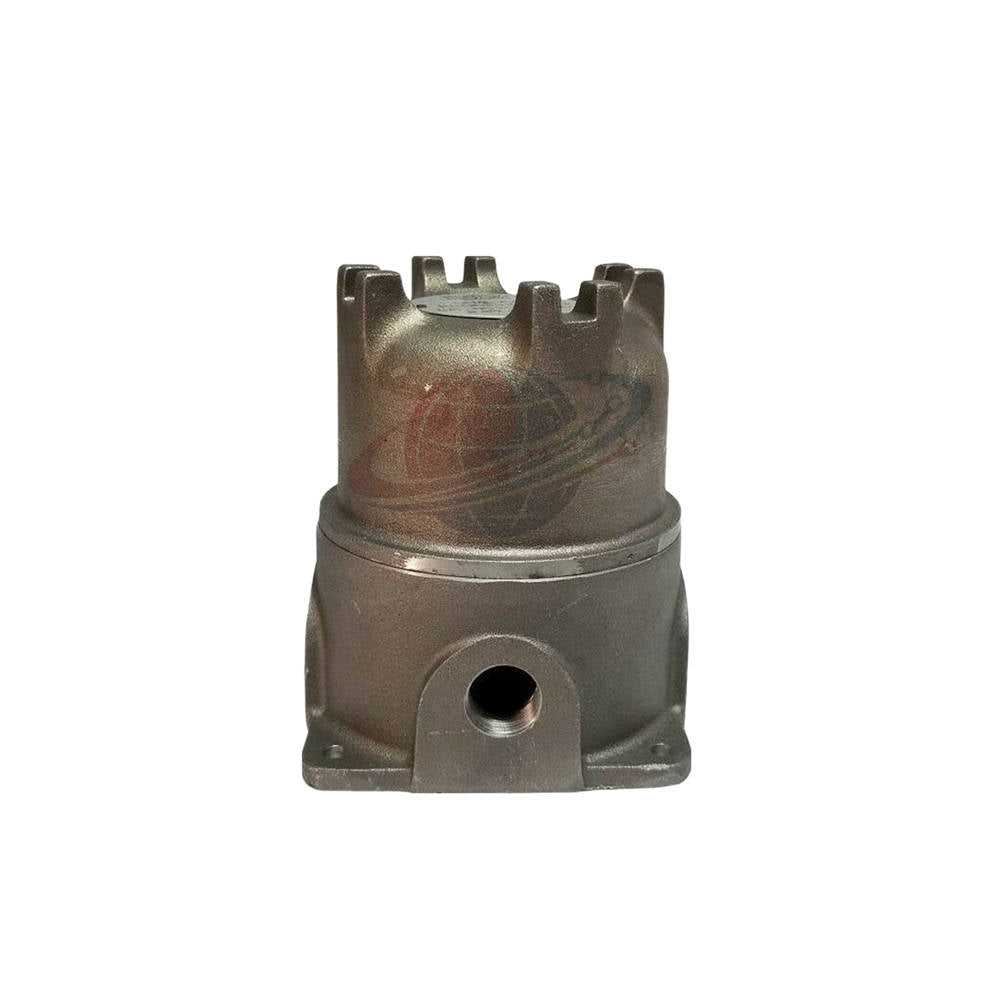

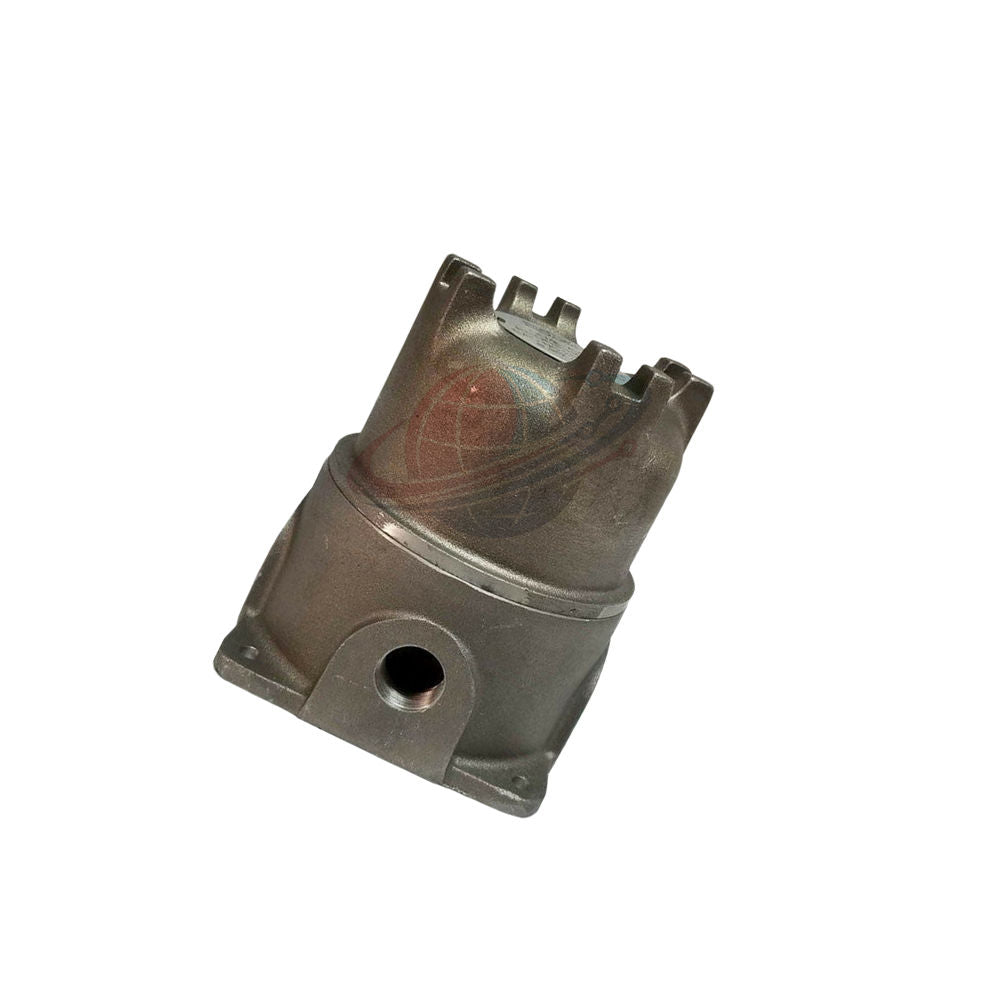

Bently Nevada 21022-27-05-017-03 مجموعة غلاف مجس محوري مزدوج

نظرة عامة هندسية: مراقبة دقيقة لموضع الدفع

يُعد 21022-27-05-017-03 مكونًا حاسمًا للمهام وهو عبارة عن مجموعة مبيت مسبار محوري مزدوج من شركة Bently Nevada. صُممت هذه المجموعة خصيصًا لاحتواء مسبارين تقاربيين، وتتيح قياسًا احتياطيًا لموضع الدفع المحوري للأعمدة الدوارة. يتم تثبيتها في طرف الآلة الأقرب إلى محمل الدفع، وتوفر واجهة قوية محكمة الإغلاق بيئيًا تتوافق مع معايير API 670، مما يضمن مراقبة موثوقة لإزاحة العمود حتى في المناطق الصناعية عالية الغبار أو المعرضة للرش.

تفاصيل التكوين

يوضح الجدول التالي المواصفات الفنية لـ 21022-27-05-017-03:

• النموذج: 21022 (مبيت مسبار محوري مزدوج)
• خيار المسبار (27): مسبار 3300 XL NSv
• طول الكابل (05): 0.5 متر (20 بوصة)
• الاختراق (017): 1.7 بوصة
• التجهيزات (03): مقابض ختم مزدوجة + مخفضات NPT من 3/4 بوصة إلى 1/2 بوصة

رؤية Global PLC Spare HUB

بالنسبة للمعدات الدوارة، غالبًا ما يكون فشل محمل الدفع كارثيًا. يوفر 21022-27-05-017-03 ميزة مميزة: يتيح تكوينه ذو المسبار المزدوج منطق "التصويت" (على سبيل المثال، 2 من 2)، مما يقلل بشكل كبير من مخاطر الإيقافات الخاطئة في أنظمة الأمان المجهزة. نوصي بهذه الوحدة للتركيبات التي تحتاج فيها فرق الصيانة إلى وصول خارجي لضبط فجوات المسبار دون تفكيك غلاف الآلة - مما يوفر وقتًا هائلاً خلال عمليات الصيانة السنوية.

التطبيقات الصناعية والتشخيص واللوجستيات

• المعدات المناسبة: الضواغط المركزية الكبيرة، التوربينات الغازية والبخارية، والمراوح الصناعية ذات محامل الدفع الحرجة.
• القدرة التشخيصية: تتيح التتبع المستمر عالي الدقة لموضع العمود المحوري. يضمن التصميم حماية المسابر والكابلات والإضافات من العوامل البيئية، مما ينتج عنه إشارات جهد تيار مستمر ثابتة ومنخفضة الضوضاء.
• الضمان: ضمان جودة احترافي لمدة 12 شهرًا من المصنع.
• الشحن: شحن عالمي سريع عبر FedEx أو UPS أو DHL؛ إرسال خلال 24-48 ساعة.

مقارنة النماذج والمشورة الفنية

مقارنة فنية لعملية الاختيار:

• 21022-27-05-017-03 (الاختيار الحالي): مُكوَّن لمجسات NSv باختراق 1.7 بوصة.
• 21022-28-10-XXX-02: يستخدم مسبار 3300 XL قياسي وتكوين كابل أطول.

اقتراح فني: عند الاختيار بين مجسات NSv (سرعة غير قياسية/نطاق صغير) ومجسات XL القياسية، تأكد من أن محرك التقارب يتطابق مع تقنية المستشعر. تم ضبط 21022-27-05-017-03 خصيصًا للقياسات المحورية عالية الدقة وصغيرة الهدف.

الأسئلة الشائعة من الخبراء

لماذا تكون مراقبة المسبار المزدوج مطلوبة للدفع المحوري؟
الاحتياطي حاسم لسلامة الآلة. إذا فشل مسبار واحد أو قدم إشارة خاطئة، يعمل المسبار الثاني كمصدر تأكيد لمنع إيقاف تشغيل غير ضروري ومكلف للآلة.

هل يمكنني تركيب التجهيزات بعد تركيب المبيت؟
نعم، يتم توفير التجهيزات كمجموعة. نوصي بتركيبها خلال مرحلة توجيه الكابلات النهائية لضمان إحكام إغلاق الكابلات بشكل صحيح للحصول على أقصى حماية من دخول السوائل.

ما هو الغرض من سبيكة الألومنيوم الخالية من النحاس بنسبة 0.3٪؟
هذه المادة قياسية في البيئات البحرية والساحلية لمنع التآكل الغلفاني عندما يتعرض المبيت للهواء المالح، مما يطيل عمر الخدمة بشكل كبير مقارنة بالحديد الزهر أو الفولاذ القياسي.

كيف يفيد الامتثال لمعيار API 670 عمليات موقعي؟
يضمن الامتثال أن محاذاة المسبار بالعمود، والقوة الميكانيكية، والإغلاق البيئي تلبي معايير السلامة المعترف بها دوليًا لحماية الآلات.

هل هناك أي معايرة محددة مطلوبة بعد التركيب؟
على الرغم من ضبط المسابر في المصنع، يجب التحقق من "الفجوة الباردة" النهائية باستخدام مقياس إحساس أو ميكرومتر عمق بعد تركيب المجموعة للتأكد من أن طرف المسبار على مسافة النطاق الخطي الصحيحة من كتف العمود.
