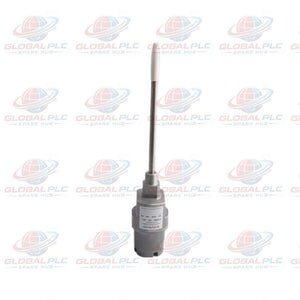

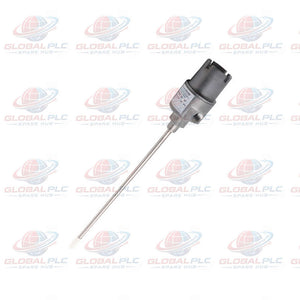

مبيت مجس التقارب Bently Nevada 21000-28-05-20-050-03-02

نظرة عامة على المنتج

يوفر Bently Nevada 21000-28-05-20-050-03-02 حماية ميكانيكية قوية ومقاومة للانفجار لمُحولات التقارب. ينشر مهندسو المصانع هذه الوحدة المجمّعة من جسم الألومنيوم لحماية مستشعرات الآلات الحيوية في البيئات الصناعية الصعبة.

يتوافق هذا الغلاف المتين تمامًا مع معيار API 670 لأغلفة المجسات المثبتة خارجيًا. يضم مسبار تقارب ذو تثبيت عكسي 3300 XL 8 مم. يختم التجميع المكونات الداخلية ضد الطقس القاسي والأوساخ والرطوبة. يعتمد المشغلون الصناعيون على سلسلة 21000 Series لضمان مراقبة الاهتزاز المستمرة وقياس موضع الدفع على المعدات الدوارة عالية السرعة.

المواصفات الفنية

• العلامة التجارية: بنتلي نيفادا (Bently Nevada)
• طراز المنتج: 21000-28-05-20-050-03-02
• سلسلة المنتج: مجموعات أغلفة مسبار التقارب 21000 Series
• نوع المحول: مسبار تقارب 3300 XL 8 مم
• طول كابل المسبار: 0.5 متر (20 بوصة)
• طول محول التباعد: 2.0 بوصة
• عمق اختراق المسبار: 5.0 بوصة
• خيار التركيب: قابس NPT 3/4-14، مخفض NPT 3/4 إلى 1/2، مقبض إحكام الكابل
• خيار سن التثبيت: توصيل عملية NPT 3/4-14
• مادة الغلاف: جسم من الألومنيوم مع غلاف من الفولاذ المقاوم للصدأ 304
• الخطية وعامل المقياس: 7.87 فولت/مم (200 ملي فولت/ميل) اسمي على المدى القياسي
• مدى القياس: 2.0 مم (80 ميل) مدى خطي مع مسبار 3300 XL
• استجابة التردد: من 0 هرتز إلى 10 كيلو هرتز (0 إلى 600,000 دورة في الدقيقة)
• الدقة: قدرة تحت الميكرون للتغيرات في الاهتزاز بالميكروبوصة
• نطاق درجة الحرارة: من -50 درجة مئوية إلى +80 درجة مئوية (من -58 درجة فهرنهايت إلى +176 درجة فهرنهايت) لتصنيف T4
• التصنيف البيئي: تصنيف غلاف CSA Type 4 / NEMA 4
• مناعة التداخل: تصميم كابل محمي يقلل من ضوضاء حقل RFI/EMI
• وزن الوحدة: 1.1 كجم (2.4 رطل) نموذجي بدون تجهيزات

هندسة النظام والبناء الميكانيكي

• غطاء الغلاف: جسم من الألومنيوم مُشكل بدقة يوفر أقصى متانة.
• غطاء القبة: قبة ملولبة تُثبت بإحكام في جسم الغلاف الرئيسي.
• وحدة الغلاف: غلاف من الفولاذ المقاوم للصدأ 304 يحيط ويحمي ساق المسبار.
• وصلات العملية: تسهل منافذ NPT الموحدة توصيل الأنابيب الصلبة.
• نظام الإغلاق: حلقات O من الفلوروكربون تمنع تسرب الرطوبة عبر جميع الوصلات.
• المكونات الداخلية: تثبت مسبار التثبيت العكسي 3300 XL بإحكام في موضعه.

إرشادات التثبيت والتركيب

• تحضير منفذ العملية: تحقق من أن سنون غلاف الماكينة NPT 3/4-14 نظيفة.
• مانع تسرب السنون: ضع مانع تسرب أنابيب مناسب على سنون التثبيت بالعملية.
• محاذاة الغلاف: يتوافق عمق الإدخال مع مواصفات اختراق المسبار 5.0 بوصة.
• تركيب المباعد: ثبت محول المباعد 2.0 بوصة مباشرة على الغلاف.
• توجيه الكابل: مرر كابل المسبار عبر حلقات تثبيت الكابل بإحكام.
• توصيل القناة: قم بإغلاق منافذ القناة لمنع تسرب الرطوبة داخل الغلاف.

التشغيل والصيانة الميدانية

• معايرة الفجوة: اضبط فجوة المسبار باستخدام قراءات الفولتميتر قبل قفل الغلاف.
• التحقق البصري: تأكد من بقاء الموصل المحوري الداخلي نظيفًا وجافًا.
• الفحوصات الروتينية: افحص الحلقات O الخارجية أثناء أعمال صيانة الآلات العادية.
• استكشاف الأخطاء وإصلاحها ميدانيًا: تحقق من قيم المقاومة عبر سلك توصيل مسبار 3300 XL.

توافق النظام والتكامل

يتوافق غلاف 21000-28-05-20-050-03-02 بسلاسة مع أنظمة مراقبة الآلات Bently Nevada 3500. يتصل بكابلات التمديد القياسية ومستشعرات 3300 XL Proximitor. ويتناسب مع أغلفة الآلات الصناعية القياسية المتوافقة مع إرشادات API 670.

الامتثال وشهادات المناطق الخطرة

• توافق API: يفي بالكامل بمعيار API 670 لأغلفة المجسات.
• المعيار البيئي: متوافق مع توجيه RoHS 2011/65/EU.
• تصنيف الحماية: غلاف معتمد من CSA من النوع 4 للمناطق الخطرة.
• مقاوم للانفجار الفئة الأولى: الأقسام 1 و 2، المجموعات C و D.
• مقاوم للانفجار الفئة الثانية: الأقسام 1 و 2، المجموعات E و F و G.
• مقاوم للانفجار الفئة الثالثة: معتمد للبيئات المغبرة المصنفة.
• تصنيف درجة الحرارة: T5 عند Ta = 40 درجة مئوية، T4 عند Ta = 80 درجة مئوية.

اختيار النموذج ومقارنة المتغيرات

يعتمد اختيار تكوين الغلاف الصحيح على سمك غلاف العملية وعمق الاختراق المطلوب. قارن خيارات التكوين هذه عند تصميم نظام المراقبة الخاص بك:

• النموذج المستهدف: 21000-28-05-20-050-03-02
  • محول مباعد: 2.0 بوصة
  • عمق الاختراق: 5.0 بوصة
  • خيار التركيب: مجموعة كاملة من قبضة إحكام الكابل مع مخفضات
  • سن التثبيت: توصيل عملية NPT 3/4-14
• متغير بديل: 21000-28-05-00-105-04-02
  • محول مباعد: لا يوجد محول مباعد (0.0 بوصة)
  • عمق الاختراق: وصول ممتد 10.5 بوصة
  • خيار التركيب: تكوين تركيب قناة بديل
  • سن التثبيت: توصيل عملية NPT 3/4-14

نصيحة اختيار هندسية: اختر 21000-28-05-20-050-03-02 عندما تتطلب الخلوص الخارجي مباعدًا بطول 2.0 بوصة. يناسب 21000-28-05-00-105-04-02 أغلفة الآلات العميقة التي تتطلب اختراقًا بطول 10.5 بوصة بدون تباعد خارجي.

التعبئة وشروط الطلب

• حالة المنتج: جديد وأصلي في عبوة المصنع.
• ضمان المصنع: يتضمن ضمان مصنع شامل لمدة 12 شهرًا.
• محتويات العبوة: تتضمن جسم الغلاف، وغطاء القبة، والغطاء، ومسبار 3300 XL، ومحول المباعد، ومجموعة التركيب.
• الشحن السريع العالمي: توصيل سريع عبر FedEx أو UPS أو DHL.
• سرعة الإرسال: يتم الشحن في غضون 24 إلى 48 ساعة بعد تأكيد الطلب.

التطبيقات الصناعية وتشخيص الأعطال

يحدد المهندسون أغلفة سلسلة 21000 Series في تطبيقات صناعية ثقيلة ومتنوعة:

• ضواغط طرد مركزي: تتبع اهتزاز عمود الدوران القطري وموضع الدفع المحوري.
• توربينات بخارية: تقيس التمدد الحراري وسلوك ديناميكية الدوار.
• مضخات صناعية كبيرة: تكتشف تآكل المحامل واختلال المروحة مبكرًا.
• محركات كهربائية: تراقب انحراف عمود الدوران في سلاسل القيادة الحيوية.

يكتشف مسبار 3300 XL المغلق الأعطال الميكانيكية المبكرة بما في ذلك اختلال الدوار، وعدم محاذاة عمود الدوران، وتآكل محمل الجورنال، وعدم استقرار دوامة الزيت.

نصيحة Global PLC Spare HUB

يراقب فريق الهندسة الميداني لدينا بانتظام أخطاء التركيب في أغلفة مجسات التقارب على التوربينات الغازية ومضخات تغذية الغلايات. يتضمن الخطأ الشائع اختيار أطوال اختراق غير صحيحة، مما يؤدي إلى تلف أطراف المجسات ضد عواكس الزيت الداخلية. يلغي 21000-28-05-20-050-03-02 تخمين الإدخال بسبب غلافه الدقيق الذي يبلغ 5.0 بوصات ومزيج المباعد الذي يبلغ 2.0 بوصة.

خلال عملية إصلاح شاملة حديثة في مصفاة خليجية، استبدلت أطقم الصيانة أغلفة قديمة غير مقاومة للانفجار بوحدات سلسلة 21000 Series هذه. قاوم جسم الألومنيوم المتين التآكل الجوي الساحلي مع الحفاظ على معايرة دقيقة لفجوة المسبار على مدى 18 شهرًا من التشغيل المستمر. تأكد دائمًا من أن أطقم التركيب تربط سنون العملية بشكل صحيح للحفاظ على تصنيف إحكام CSA Type 4.

الأسئلة المتداولة (FAQ)

س: ما هو طراز المسبار المثبت مسبقًا في هذه المجموعة الغلافية؟

ج: تتضمن هذه المجموعة مسبار تقارب Bently Nevada 3300 XL 8 مم للتثبيت العكسي بكابل بطول 0.5 متر.

س: هل يمكنني تركيب هذا الغلاف في مناطق المصنع الخطرة؟

ج: نعم، يحمل هذا الغلاف موافقات CSA للمواقع الخطرة من الفئة الأولى، القسم 1 والقسم 2.

س: ما هي المادة التي يتكون منها الجسم الرئيسي لغلاف 21000؟

ج: يستخدم غلاف سلسلة 21000 Series جسمًا من الألومنيوم مع غلاف مسبار من الفولاذ المقاوم للصدأ 304.

س: كيف أختار طول الاختراق المناسب لجهازي؟

ج: قم بقياس المسافة من المأخذ الخارجي للغلاف إلى سطح العمود، ثم اطرح ارتفاع المباعد المطلوب.

س: ما هي نصيحة الخبرة الميدانية التي تمنع ضوضاء الإشارة في تركيبات سلسلة 21000؟

ج: دائمًا قم بعزل الموصل المحوري داخل قبة الغلاف باستخدام أنابيب التفلون الشفافة لتجنب الحلقات الأرضية ضد الغلاف الخارجي.
