مبيت مسبار التقارب Bently Nevada 21000-28-05-00-076-04-02 | حاصل على شهادة API 670

نظرة عامة هندسية: غلاف التقارب المتين

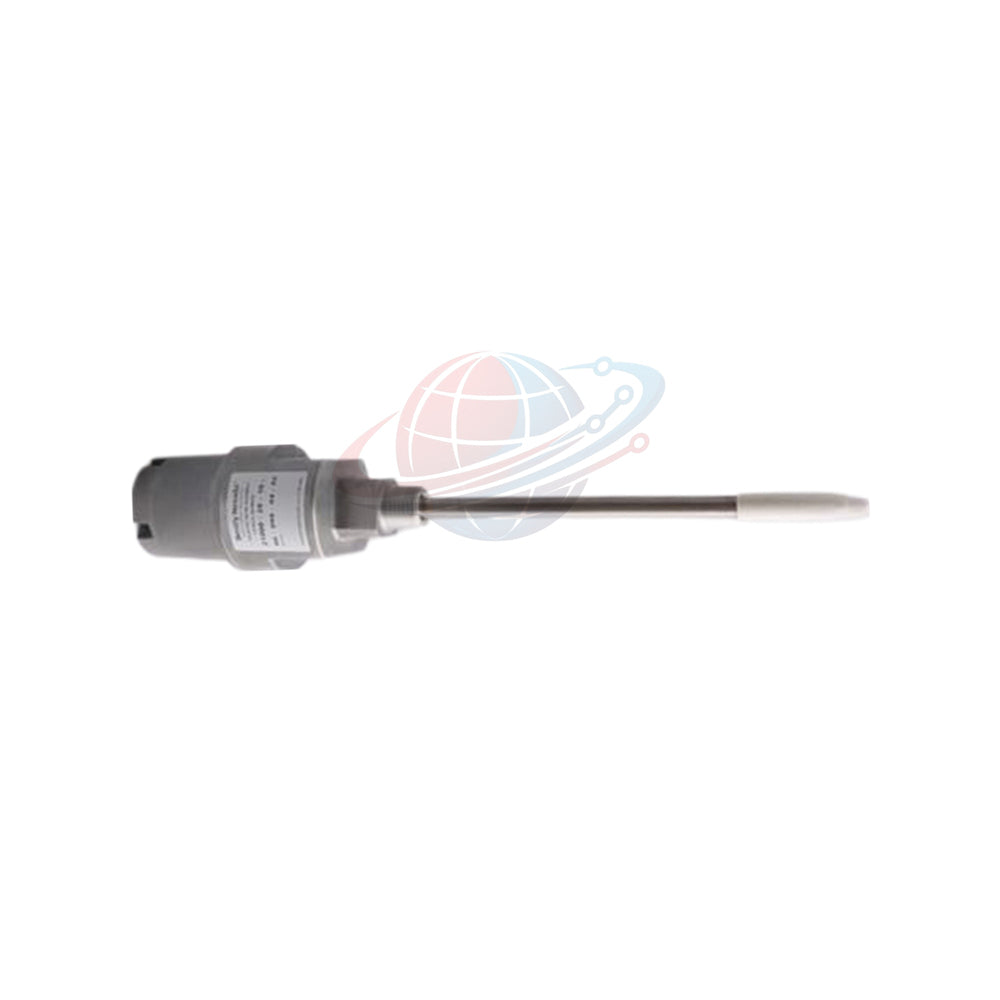

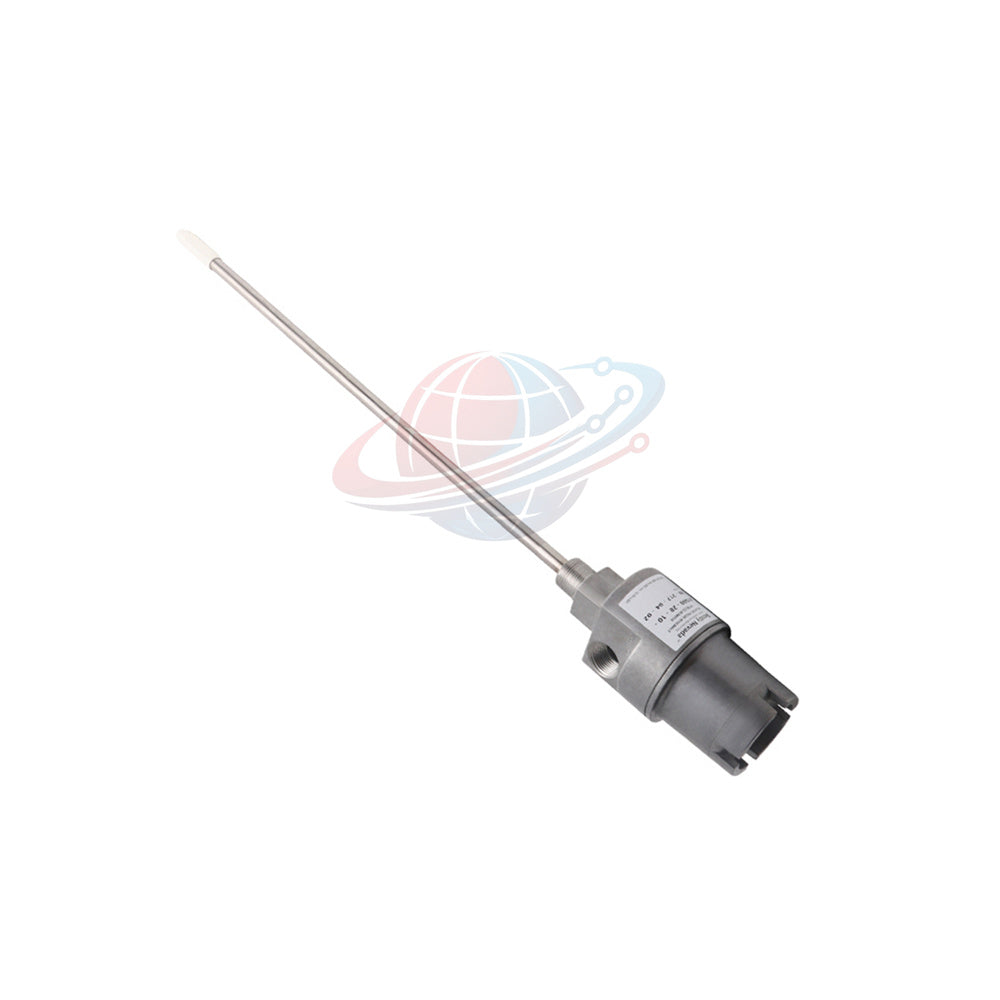

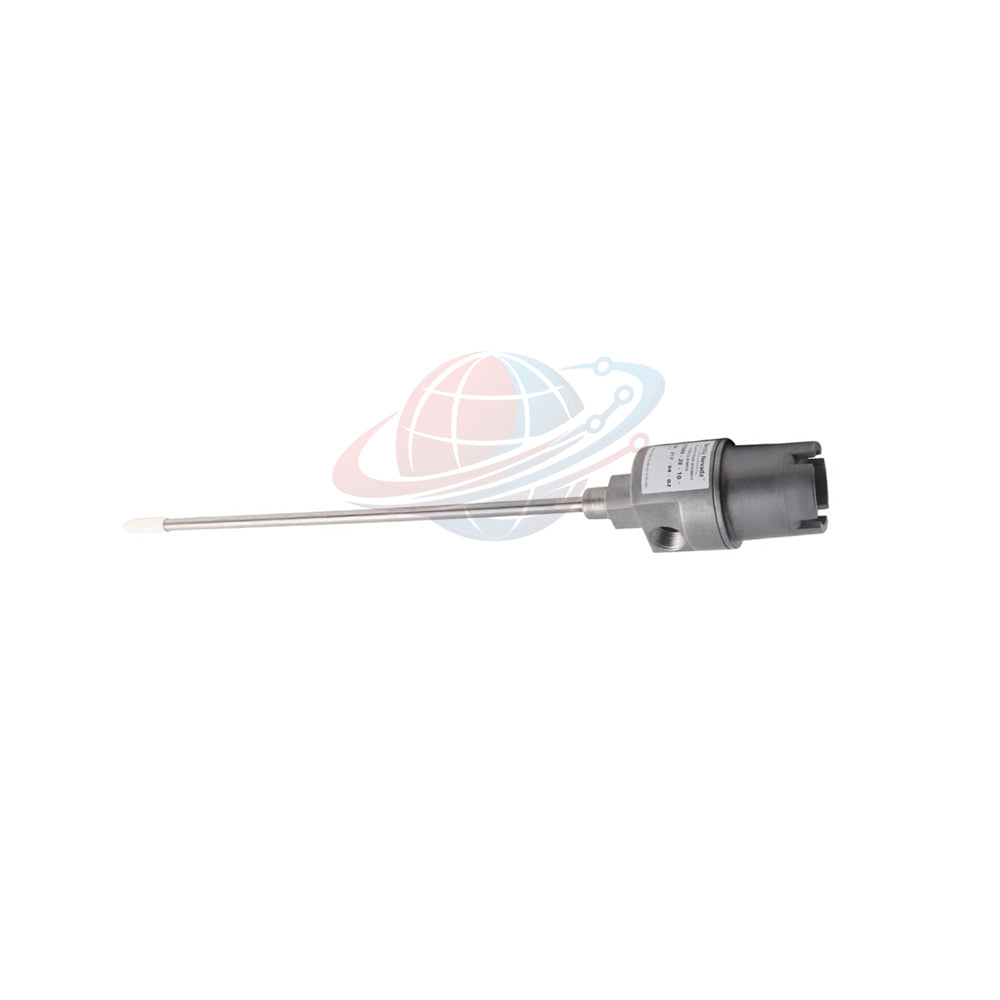

إن 21000-28-05-00-076-04-02 هو تجميع غلاف مسبار التقارب متخصص من Bently Nevada، تم تصميمه لتسهيل دمج محولات التقارب 3300 XL 8mm في الآلات الدوارة الحيوية. تم تصميم هذه الوحدة بدون محول فاصل، وتوفر بصمة مدمجة، مما يجعلها مثالية لبيئات غلاف الآلة الضيقة حيث المساحة محدودة. إنها متوافقة تمامًا مع API 670 ومعتمدة من CSA للنشر في المناطق الخطرة، مما يوفر حماية قوية للإلكترونيات الداخلية للاستشعار.

تحليل التكوين

يلخص الجدول التالي المواصفات الفنية ورموز اللاحقة لـ 21000-28-05-00-076-04-02:

• الموديل: 21000 (تجميع غلاف مسبار التقارب)
• خيار المسبار (28): مسبار 3300 XL 8mm (منطقة خطرة)
• طول الكابل (05): 0.5 متر (20 بوصة)
• محول فاصل (00): لا يوجد محول فاصل
• اختراق المسبار (076): 7.6 بوصة
• خيار التركيب (04): قابس 3/4-14 NPT
• خيط التثبيت (02): 3/4-14 NPT

رؤية Global PLC Spare HUB

تم تحسين 21000-28-05-00-076-04-02 خصيصًا لمسافات الاختراق القصيرة والمتوسطة حيث لا يتطلب الفصل الحراري. من خلال إزالة محول الفصل، قللت Bently Nevada من احتمالية الرنين الميكانيكي، مما يؤدي إلى التقاط إشارة اهتزاز أنظف. نوصي بهذا الطراز للمستخدمين النهائيين الذين يحتاجون إلى تثبيت "محكم" للآلة بالغلاف، خاصة في المنصات البحرية أو منشآت معالجة الغاز حيث يكون ختم 3/4-14 NPT المقاوم للانفجار مطلبًا.

التطبيقات الصناعية والتشخيص واللوجستيات

• المعدات المناسبة: مضخات الطرد المركزي، والمراوح الصناعية، ومحركات السرعة المتغيرة، والمحركات متوسطة الحجم.
• قدرة التشخيص: تتيح تتبع التقارب الدقيق من العمود إلى الغلاف. يسمح التكوين ذو التركيب العكسي بالتثبيت داخل غلاف الماكينة، مما يضمن بقاء المسبار محميًا من المخاطر البيئية الخارجية مع الحفاظ على بيانات الفجوة عالية الدقة.
• الضمان: ضمان مصنع قياسي لمدة 12 شهرًا.
• الشحن: شحن عالمي سريع عبر FedEx أو UPS أو DHL؛ إرسال خلال 24-48 ساعة.

مقارنة النماذج والمشورة الفنية

فيما يلي مقارنة فنية لعملية اختيارك:

• 21000-28-05-00-076-04-02 (الاختيار الحالي): مصمم للتركيب المباشر بدون محول. مثالي للمساحات المدمجة.
• 21000-16-10-15-256-03-02: يتميز باختراق أطول (25.6 بوصة) ومحول فاصل.

اقتراح فني: إذا كان تركيبك يتطلب التنقل في هياكل الآلات الخارجية العميقة، فإن 21000-16-10-15-256-03-02 هو الخيار المطلوب. ومع ذلك، لتطبيقات التركيب المباشر مع سهولة الوصول، يوفر 21000-28-05-00-076-04-02 صلابة ميكانيكية فائقة واستقرار إشارة من خلال إزالة المحولات الزائدة.

الأسئلة الشائعة من الخبراء

لماذا لا يوجد خيار محول فاصل في هذا التجميع المحدد؟
تستخدم محولات الفصل لزيادة المسافة بين غلاف المسبار وغلاف الآلة من أجل التخليص الحراري/الميكانيكي. تم تصميم هذا النموذج لتطبيقات التركيب المباشر حيث يكون التخليص كافياً.

ما فائدة تكوين المسبار "AA=28"؟
يشير الرمز اللاحق 28 إلى مسبار متوافق مع موافقات المناطق الخطرة. هذا إلزامي للتركيبات في مناطق الفئة الأولى، القسم 1، مما يضمن أن الحلقة بأكملها تلبي متطلبات السلامة.

هل يؤثر قابس 3/4-14 NPT (EE=04) على إحكام غلق الغلاف؟
لا، القابس هو مكون تم اختباره في المصنع يضمن أن منفذ NPT يحافظ على تصنيف مقاوم للانفجار عند عدم استخدامه لدخول الأنبوب، شريطة أن يتم إحكامه بشكل صحيح.

كيف يمكنني منع ضوضاء الاهتزاز عند تركيب هذا الغلاف مباشرة على آلة؟
تأكد من أن سطح التثبيت مستوٍ. إذا كان سطح التثبيت غير مستوٍ، فإن الضغط على جسم الألمنيوم يمكن أن يؤدي إلى شقوق دقيقة أو عدم محاذاة، مما يؤثر على بيانات الفجوة.

ماذا أفعل إذا كنت خارج أمريكا الشمالية؟
وفقًا لورقة البيانات، فإن أغلفة CA مخصصة للمستخدمين النهائيين في أمريكا الشمالية فقط. يجب عليك طلب الإصدار القياسي 21000، والذي يتبع نفس المواصفات الفنية ولكنه معتمد للاستخدام الدولي في المناطق الخطرة.
