Bently Nevada 21000-16-10-15-081-03-02 مجموعة غلاف مجس القرب

نظرة عامة هندسية: حماية متطورة للقرب

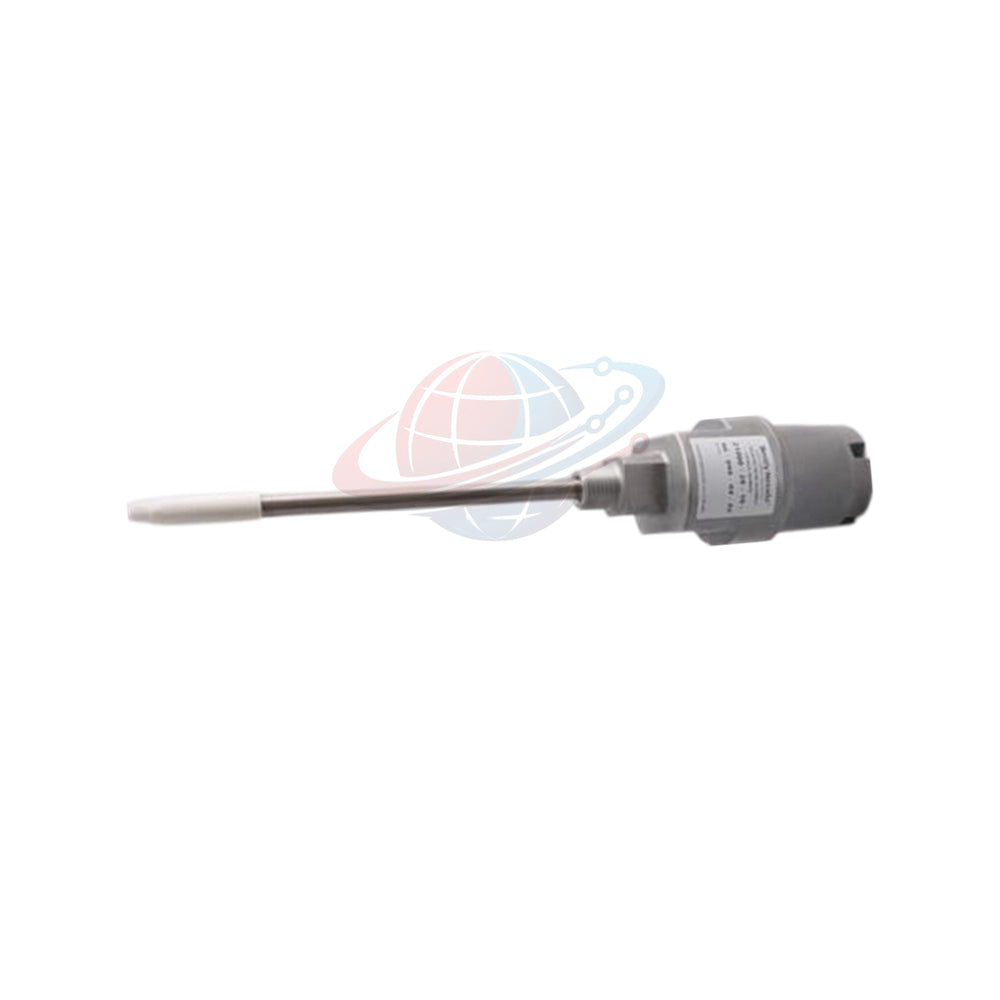

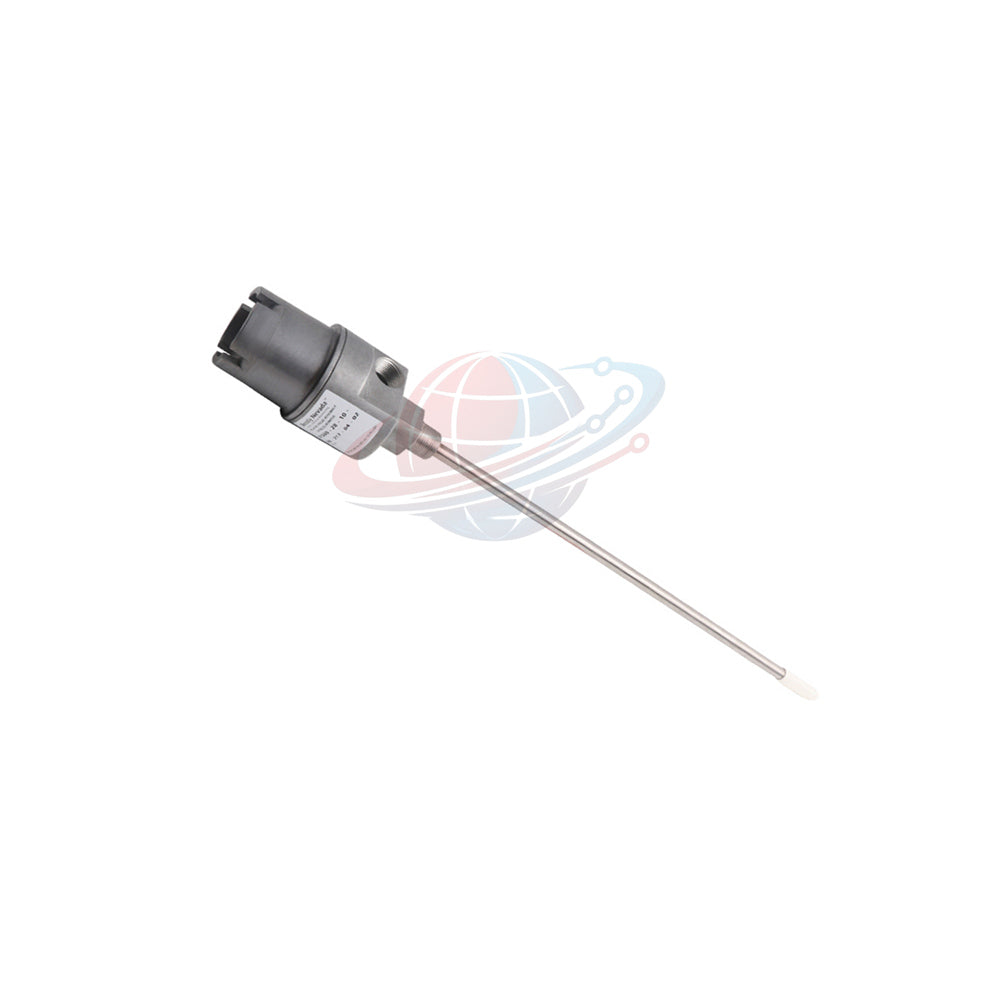

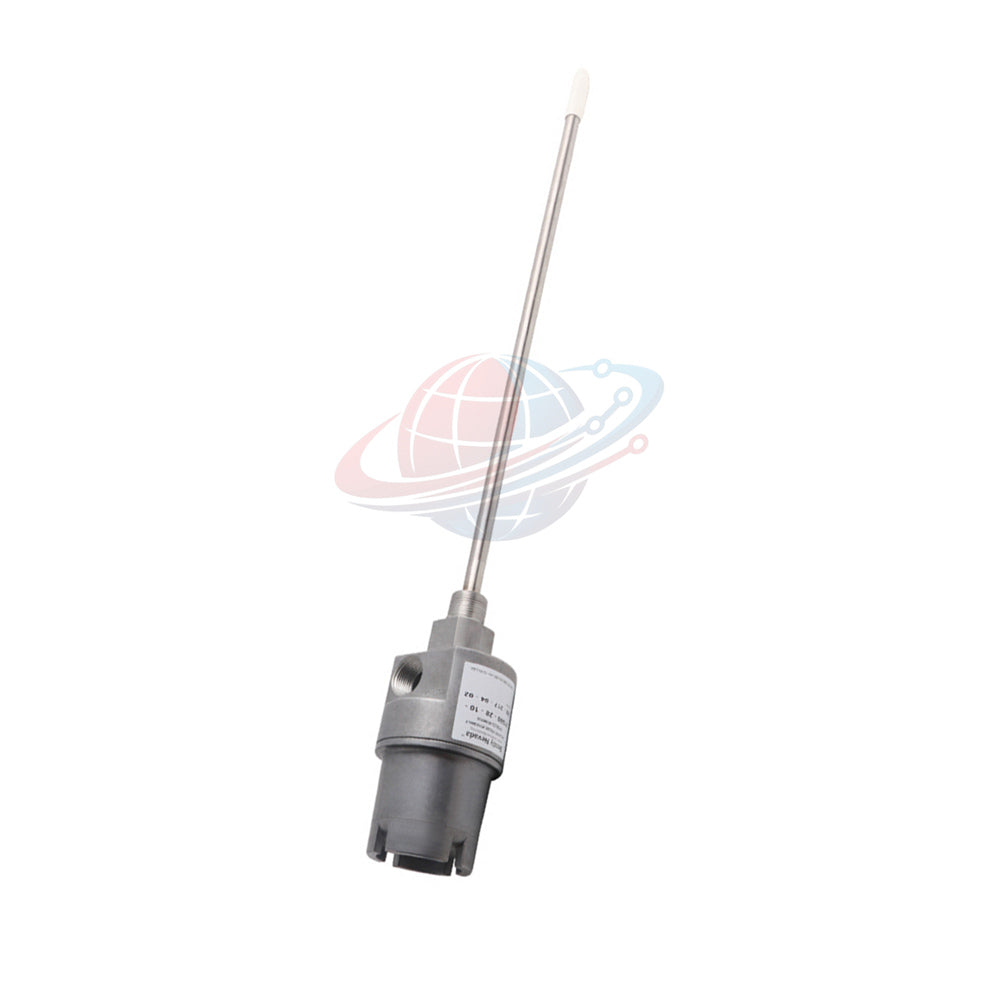

إن 21000-16-10-15-081-03-02 هو تجميع غطاء مسبار القرب المصمم بدقة من Bently Nevada. صُمم هذا التجميع لاستيعاب نظام القرب القياسي الصناعي 3300 XL 8 مم، ويوفر غلافًا قويًا ومحكم الإغلاق بيئيًا لمراقبة الاهتزاز في المعدات الدوارة الحيوية. يتوافق تمامًا مع معايير API 670، مما يضمن بقاء إلكترونيات المسبار الداخلية محمية من سوائل العمليات، والتأثير الميكانيكي، والظروف الجوية الخطرة.

تفاصيل التكوين

يوضح الجدول التالي التكوين التقني المحدد للرقم 21000-16-10-15-081-03-02:

• النموذج: 21000 (تجميع غطاء مسبار القرب)
• خيار المسبار (16): مسبار 3300 XL 8 مم
• طول الكابل (10): 1.0 متر (39 بوصة)
• محول التباعد (15): 1.5 بوصة (38 مم)
• اختراق المسبار (081): 8.1 بوصة
• التوصيلات (03): سدادة أنبوب، مخفض، وطقم قابض ختم
• خيط التثبيت (02): 3/4-14 NPT

رؤية Global PLC Spare HUB

يتفوق 21000-16-10-15-081-03-02 في البيئات التي يتعرض فيها استقرار المستشعر للتهديد بسبب الاهتزازات الصناعية الشديدة أو التعرض الكيميائي المحيط. يوفر هيكله المصنوع من الألومنيوم والمقترن بغطاء من الفولاذ المقاوم للصدأ توازنًا مثاليًا بين تقليل الوزن ومقاومة التآكل. نوصي بهذا التكوين المحدد للتركيبات ذات الوصول الطويل حيث يكون الاختراق الدقيق للمسبار مطلوبًا لتجاوز عوائق غلاف الآلة.

التطبيقات والتشخيص والخدمات اللوجستية

• المعدات المناسبة: ضواغط الطرد المركزي الكبيرة، توربينات البخار، توربينات الغاز، وعلب التروس الصناعية الثقيلة.
• القدرة التشخيصية: تتيح الحصول على بيانات فجوة واهتزاز وموقع مستقرة. يسمح تصميم الغطاء بصيانة سهلة لمسبار القرب المثبت عكسيًا دون الحاجة إلى تفكيك كامل لغلاف الآلة.
• الضمان: ضمان لمدة 12 شهرًا من المصنع.
• الشحن: شحن عالمي سريع عبر FedEx أو UPS أو DHL؛ إرسال خلال 24-48 ساعة.

مقارنة النماذج والمشورة الفنية

فيما يلي مقارنة فنية لعملية اختيارك:

• 21000-16-10-15-081-03-02 (الاختيار الحالي): مُحسَّن لاختراق 8.1 بوصة مع تباعد 1.5 بوصة. الأفضل لمتطلبات غلاف الآلة ذات التجويف العميق.
• 21000-28-05-00-070-01-02: يتميز باختراق أقصر (7.0 بوصة) ولا يحتوي على محول تباعد.

اقتراح فني: إذا كان غلاف جهازك به خلوص محدود، فإن 21000-28-05-00-070-01-02 هو الأفضل. ومع ذلك، بالنسبة للتركيبات التي تتطلب تباعدًا حراريًا أو ميكانيكيًا لتجنب رنين الغلاف، يوفر 21000-16-10-15-081-03-02 الوصول اللازم والسلامة الهيكلية.

الأسئلة الشائعة من الخبراء

لماذا يتطلب دعم الأكمام للاختراقات التي تزيد عن 12 بوصة؟
عند الأطوال التي تتجاوز 12 بوصة، يصبح رنين المسبار خطرًا كبيرًا. يدعم الكم يمنع قراءات الاهتزاز الخاطئة الناتجة عن الإثارة الميكانيكية لطرف المسبار.

كيف يؤثر تصنيف CSA المقاوم للانفجار على تثبيتي؟
يتم تصنيف التجميع لفئة 1، الأقسام 1 و 2. يجب عليك استخدام أختام أنابيب مقاومة للانفجار مناسبة عند مدخل المنفذ للحفاظ على سلامة الغلاف في المناطق الخطرة.

هل يمكنني استبدال مسبار القرب بينما يكون الغلاف مثبتًا؟
نعم، يسمح تصميم الغطاء القبة بإزالة/استبدال المسبار دون فك تجميع الغلاف بالكامل من غلاف الآلة.

ما هو الغرض من طقم تركيب الأنبوب المضمن (-03)؟
يوفر الطقم محولات NPT وقبضة مانعة لتسرب الكابل لضمان عزل الأسلاك الداخلية تمامًا عن الرطوبة والملوثات - وهو أمر ضروري للتركيبات الخارجية.

كيف أتعامل مع متطلبات الثقب المعاكس المذكورة لأعماق الاختراق القصيرة؟
بالنسبة للاختراقات التي تقل عن 2 بوصة، يضمن الثقب المعاكس أن الغلاف لا "يرى" جانب التجويف، مما قد يؤدي إلى إدخال ضوضاء إشارة (تأثيرات الرؤية الجانبية) إلى بيانات الاهتزاز الخاصة بك.
