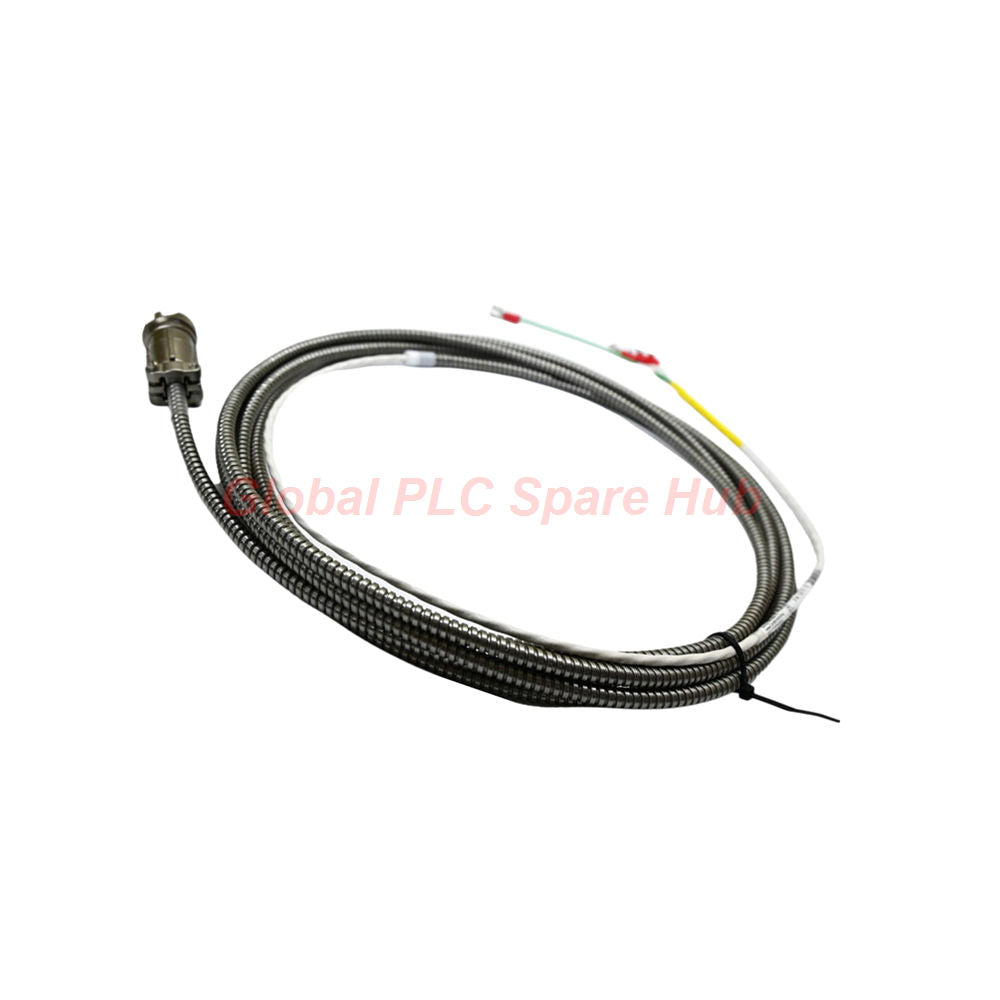

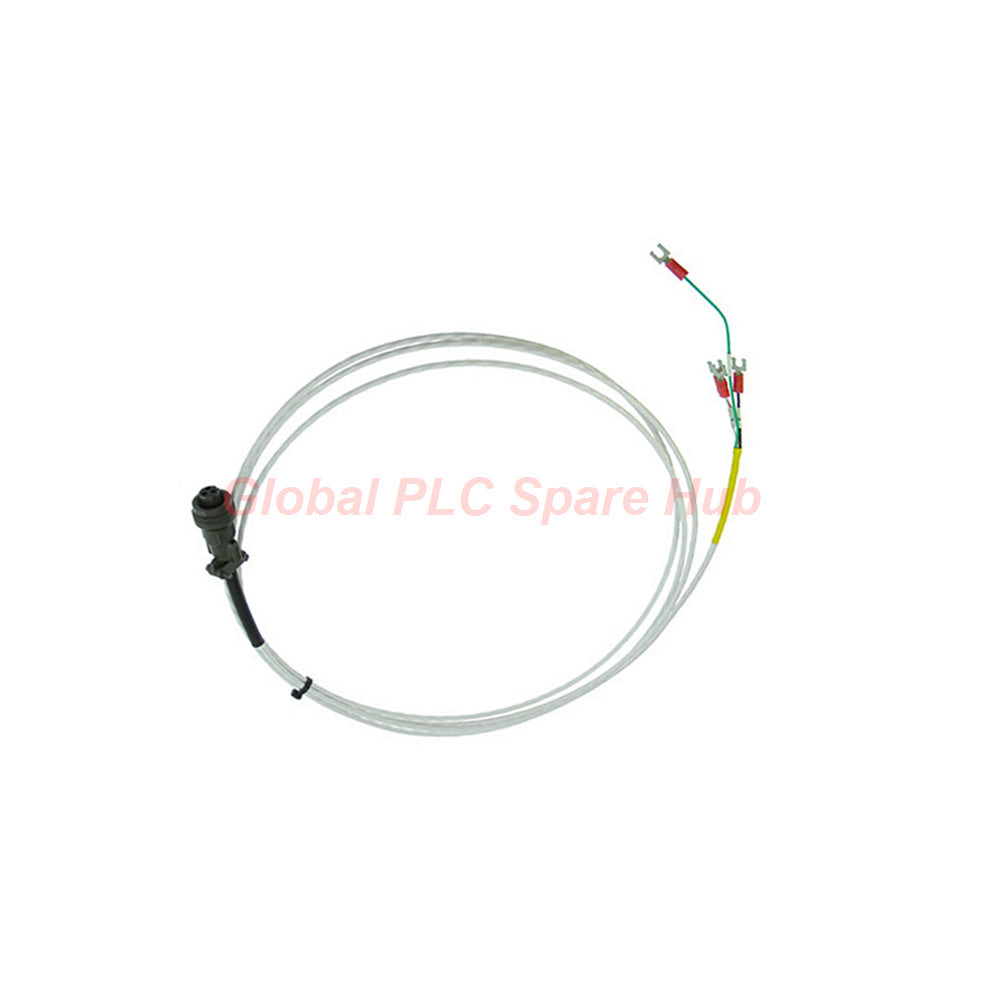

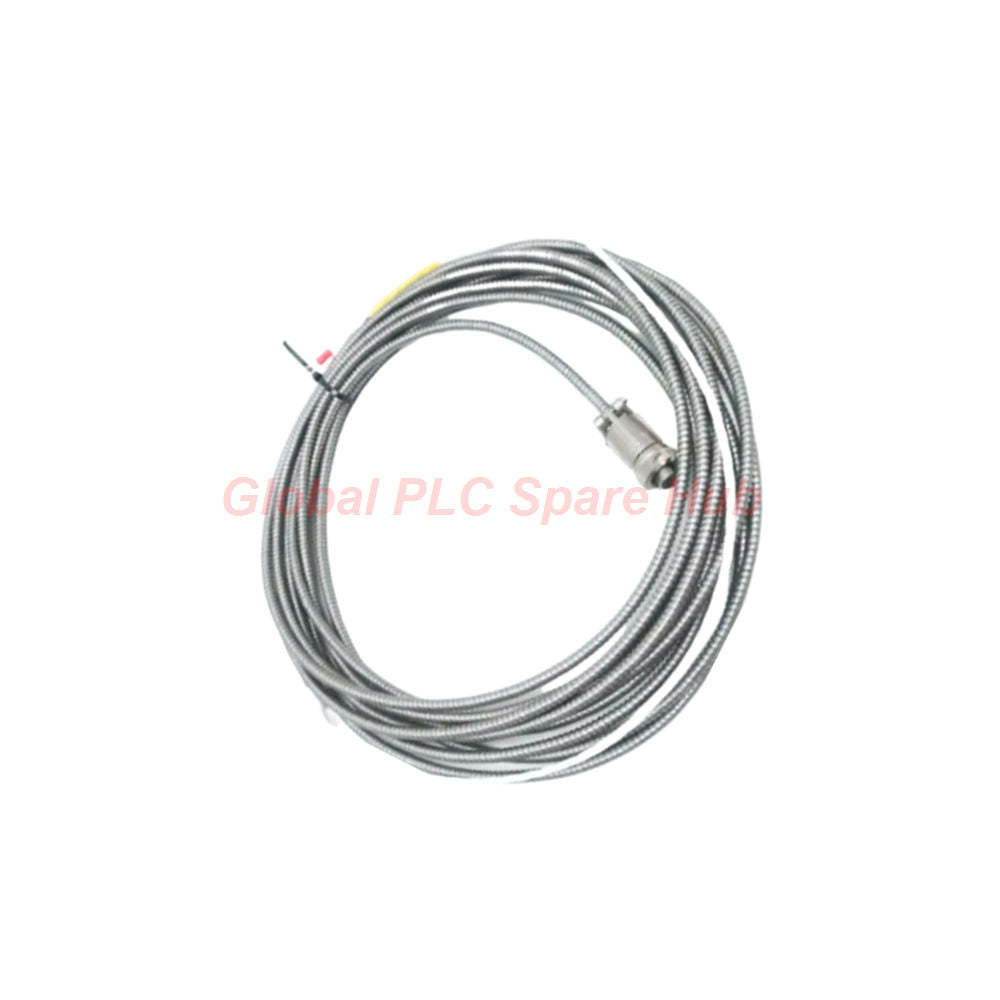

كابل التوصيل بيني بنتلي نيفادا 16710-32: كابل تمديد مدرع بطول 32 قدمًا

نظرة عامة هندسية: توصيل إشارة متين

يعد 16710-32 كابل ربط عالي الأداء مع درع، تم تصنيعه بدقة بواسطة Bently Nevada لتطبيقات مراقبة الاهتزازات الصناعية الصعبة. تم تصميم كابل التمديد هذا الذي يبلغ طوله 32 قدمًا خصيصًا لسد الفجوة بين مجسات القرب المثبتة في الحقل وأدوات المراقبة. يتميز بتصميم قوي من 3 موصلات محمية 22 AWG مغلفة بدرع شديد التحمل، ويوفر حماية استثنائية ضد التآكل الميكانيكي، ودخول المواد الكيميائية، والتداخل الكهرومغناطيسي (EMI).

تفاصيل التكوين

يوضح الهيكل التالي المواصفات الفنية لتجميع الكابل 16710-32:

• سلسلة الطراز: 16710 (كابل ربط مدرع)
• مواصفات الطول: 32 قدم (9.75 م)
• التكوين الكهربائي:
  • الموصلات: 3 موصلات
  • مقياس الأسلاك: 22 AWG (0.5 مم²)
  • التدريع: محمي بالكامل لتقليل الضوضاء
• التركيب الفيزيائي:
  • الحماية الخارجية: درع معدني مرن
  • الطرف A: قابس ثلاثي المقابس
  • الطرف B: عروات طرفية

رؤية Global PLC Spare HUB

عند نشر مراقبة الاهتزازات في البيئات "القذرة"، تكون ضوضاء الإشارة هي العدو الأساسي لدقة البيانات. يعد 16710-32 توصيتنا الأولى لتحديث الآلات القديمة حيث تكون مسارات القنوات معرضة للخطر أو غير متوفرة. تسمح طبقة الدرع المدمجة بالتركيب المباشر على طول أطر المعدات دون المخاطرة بقطع الكابل أو سحق العزل. يضمن مقاومته الثابتة أن بيانات الاهتزاز عالية التردد تظل نظيفة من طرف المستشعر وصولاً إلى الرف.

التطبيقات الصناعية والتشخيص واللوجستيات

• المعدات المناسبة: الضواغط الترددية، علب التروس الثقيلة، التوربينات المائية، ومراوح أبراج التبريد.
• القدرة التشخيصية: يمنع التصميم المدرع أخطاء التأريض المتقطعة التي تحدث عادةً بسبب احتكاك الكابل. من خلال الحفاظ على درع مستمر، فإنه يسمح باكتشاف دقيق لترددات الاهتزاز شبه التوافقية.
• الضمان: ضمان لمدة 12 شهرًا بجودة المصنع على جميع تجميعات الكابلات الجديدة.
• الشحن: إرسال سريع عالمي عبر FedEx أو UPS أو DHL؛ فترة إنجاز من 24 إلى 48 ساعة.

أسئلة متكررة من الخبراء

لماذا تختار كابلاً مدرعًا بدلاً من كابل قياسي بغلاف مرن؟
يوفر الدرع حاجزًا ماديًا ضد الشوائب المعدنية الحادة، والغسيل بالضغط العالي، والتأثير العرضي، وهي أسباب شائعة لفشل الكابلات في المناطق الصناعية الثقيلة.

هل يؤثر الدرع على المعاوقة الكهربائية لموصلات 22 AWG؟
لا، الدرع معزول عن الموصلات الحاملة للإشارة. إنه يعمل كقناة خارجية، مما يضمن أن الكابل يحافظ على خصائص أدائه القياسية حتى عند ثنيه.

هل يمكنني تقصير هذا الكابل في الموقع إذا كان لدي طول زائد أثناء التثبيت؟
على الرغم من أنه ممكن، إلا أننا نوصي بطلب الطول الدقيق المطلوب. يتطلب قطع الكابل المدرع أدوات متخصصة لضمان سلامة الأختام الطرفية للدرع ولمنع المعدن المتآكل من اختراق عزل الكابل.

كيف يجب أن أقوم بتوجيه الكابل لضمان أقصى عمر؟
تجنب الانحناءات الحادة التي تتجاوز حدود الانحناء الخاصة بالشركة المصنعة. قم دائمًا بتأمين الكابل باستخدام المشابك على فترات متر واحد لمنع الإجهاد الناتج عن الاهتزاز في نقاط الإنهاء.

ما هو المؤشر الأساسي لتدهور الكابل في مراقبة الاهتزازات؟
ابحث عن ارتفاعات متقطعة في "جهد الفجوة" على برنامج المراقبة الخاص بك. غالبًا ما تشير هذه الارتفاعات إلى شقوق دقيقة في الموصلات الداخلية ناتجة عن سنوات من الدورات الحرارية أو الاهتزاز الميكانيكي.
