كابل التوصيل بيني نيفادا 130539-15: حل تمديد 15 قدمًا

نظرة عامة هندسية: نقل الإشارة بدقة

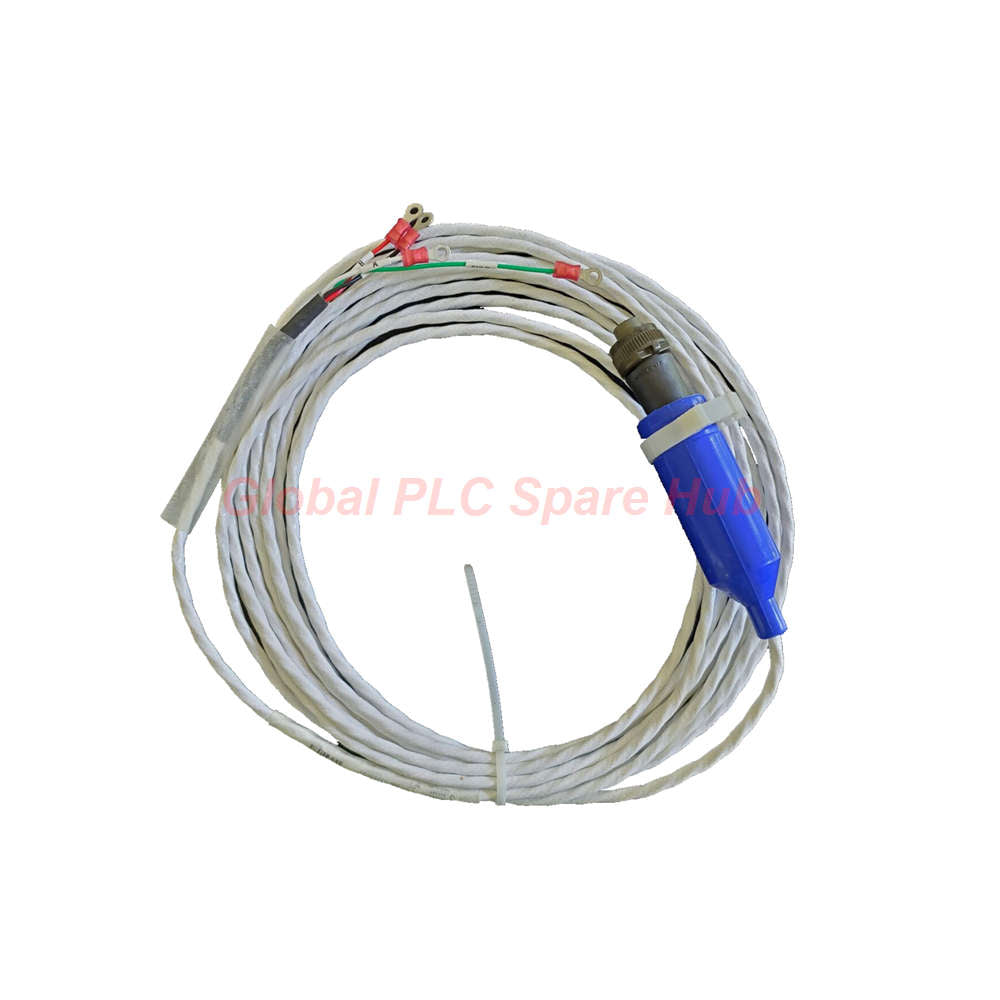

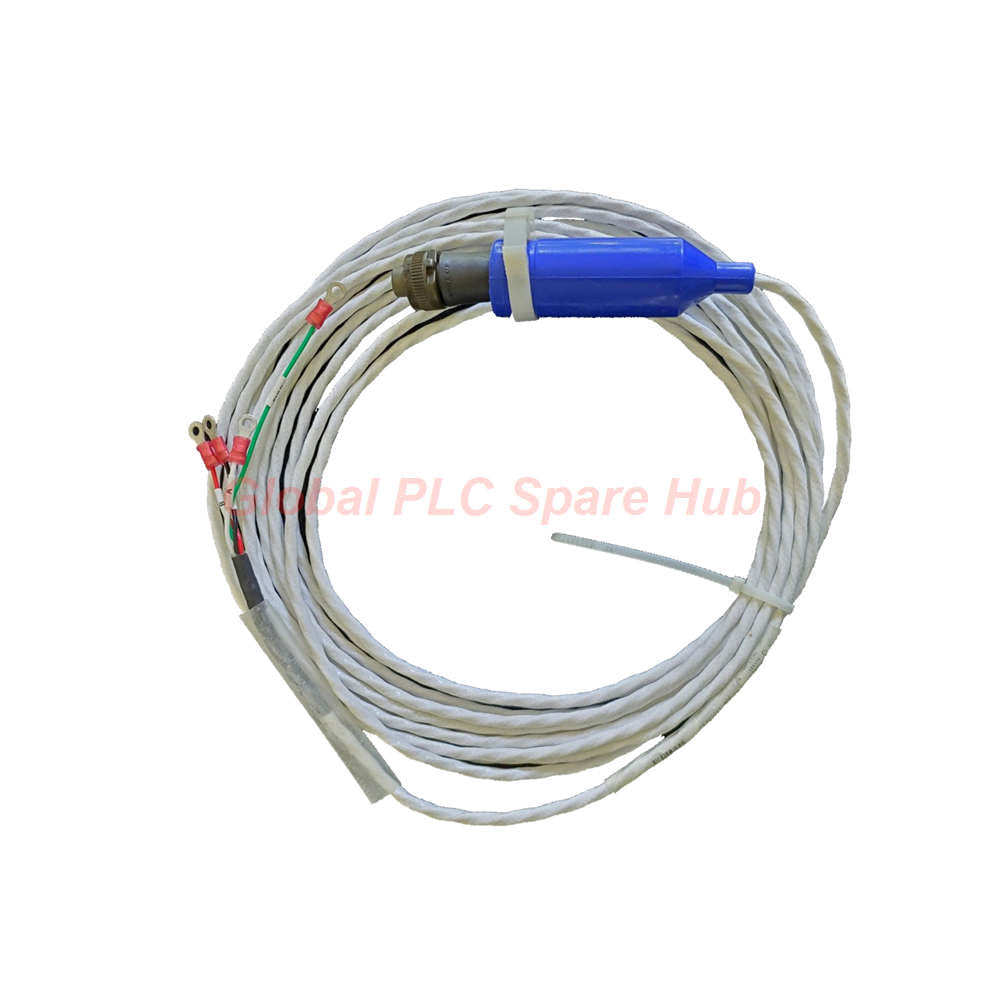

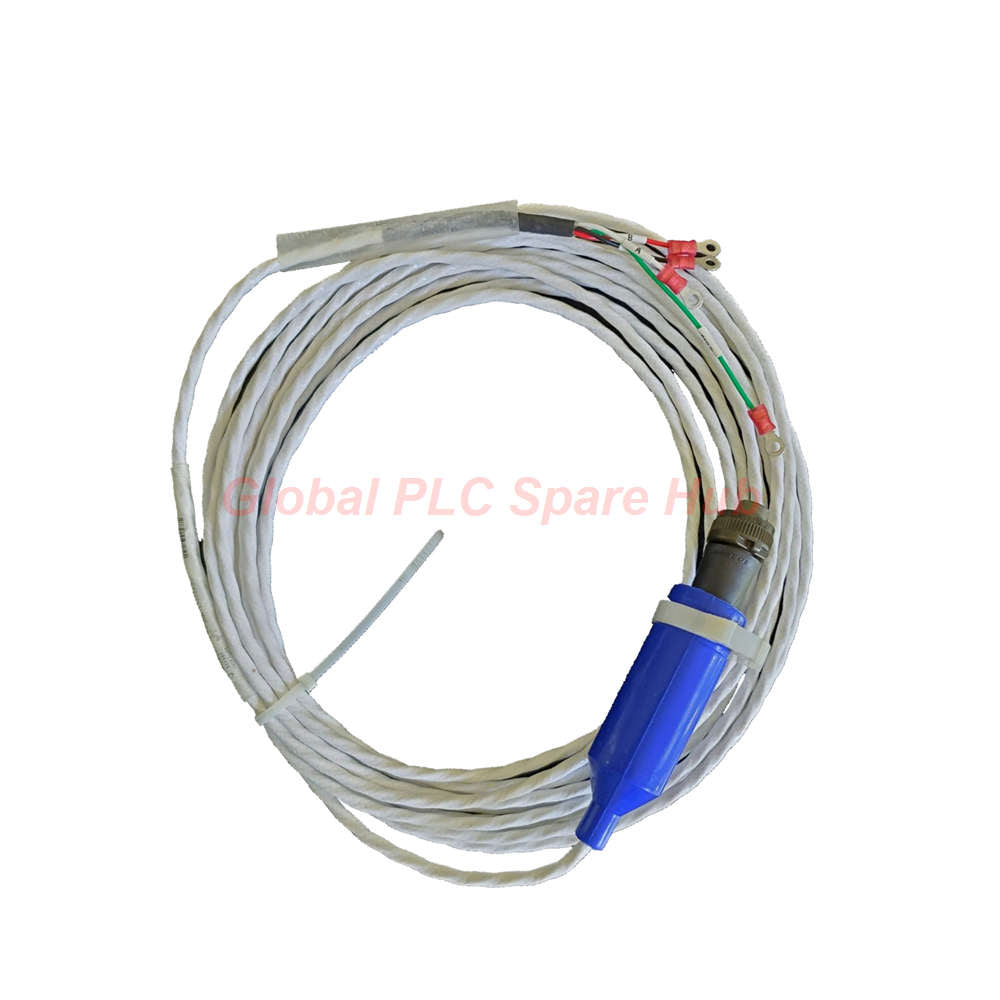

يعد 130539-15 كابل ربط بيني (Interconnect Cable) من الدرجة الاحترافية تم تصميمه بواسطة Bently Nevada لنقل الإشارة بسلاسة بين حساسات التقارب وأنظمة المراقبة. صُمم هذا الكابل للبيئات الصناعية الشاقة، ويستخدم تكوينًا عالي التوصيل بـ 3 موصلات من نوع 18 AWG، مما يضمن الحد الأدنى من تدهور الإشارة على مسافة 15 قدمًا. يوفر غطاء الإيلاستومر الفلوروسيليكون المتخصص حماية بيئية فائقة عند واجهة الحساس، مما يحمي الوصلات الحساسة من الرطوبة والحرارة وسوائل العمليات.

تفصيل التكوين

يحدد الهيكل الفني التالي مواصفات 130539-15:

• سلسلة المنتج: 130539 (كابل ربط بيني قياسي)
• تحديد الطول: 15 قدم (4.57 متر)
• المواصفات الكهربائية:
  • التوصيل: 3 موصلات، 18 AWG (1.0 مم²)
  • الحماية: درع مدمج للحماية من التداخل الكهرومغناطيسي (EMI)
• الواجهة والحماية:
  • طرف الحساس: قابس بـ 3 مقابس مع غطاء إيلاستومر الفلوروسيليكون
  • طرف الجهاز: عروات توصيل (Terminal lugs) لتوصيل آمن بالخزانة
  • الامتثال: صنع في الولايات المتحدة الأمريكية

رؤية Global PLC Spare HUB

في مجال مراقبة الاهتزازات، يُعد مقياس الكابل عنق زجاجة شائعًا لدقة الإشارة. بينما يُعد 22 AWG قياسيًا، فإن موصلات 18 AWG في 130539-15 توفر مسار مقاومة للتيار المستمر أقل، مما يجعل هذا الكابل الخيار الأفضل للتركيبات التي يجب أن ينتقل فيها مسبار التقارب لمسافات أطول إلى رف المراقبة. نوصي بهذا بشدة للتوربينات الحرارية الهامة حيث يعد الحفاظ على سلامة جهد الفجوة الخام أمرًا حيويًا للتشخيص الدقيق.

التطبيقات الصناعية والتشخيص واللوجستيات

• المعدات المناسبة: التوربينات البخارية الصناعية واسعة النطاق، والضواغط التوربينية، والأعمدة الدوارة الحساسة التي تتطلب أجهزة قياس طويلة المدى.
• القدرة التشخيصية: يمنع غطاء الفلوروسيليكون "تسرب" الرطوبة إلى الكابل، وهو سبب شائع لـ "تشويش" الإشارة أو القراءات الخاطئة في البيئات عالية الرطوبة. تتيح هذه الموثوقية تحليل إشارة أوضح أثناء عمليات ذروة الحمل.
• الضمان: ضمان لمدة 12 شهرًا من المصنع على جميع الوحدات الجديدة.
• الشحن: إرسال سريع عالمي عبر FedEx أو UPS أو DHL؛ فترة إنجاز تتراوح من 24 إلى 48 ساعة.

الأسئلة المتكررة من الخبراء

لماذا تم تضمين غطاء الفلوروسيليكون في أحد طرفي الكابل؟
يتميز الفلوروسيليكون بمقاومة استثنائية للزيوت ومواد التشحيم الاصطناعية. يضمن الغطاء أن يظل الوصل بين الكابل ومسبار التقارب محكم الإغلاق ضد الهجوم الكيميائي، والذي قد يتسبب خلاف ذلك في حدوث قصر دوائر.

هل يمكنني استخدام كابل 18 AWG هذا في نظام مصمم أصلاً لـ 22 AWG؟
نعم، المقاومة المنخفضة لسلك 18 AWG مفيدة. فهي تضمن قوة إشارة أعلى وتقليل التعرض لفقدان الخط على طول 15 قدمًا.

ما هو الغرض من الدليل 133080-01؟
يوفر هذا الدليل تعليمات دقيقة لتوجيه الكابل وإنهاء الحماية، وهو أمر بالغ الأهمية لمنع حلقات التأريض التي يمكن أن تظهر على شكل قمم اهتزاز خاطئة في برنامجك.

ما هي علامات فشل قابس الموصل في هذا التجميع؟
ابحث عن فقدان متقطع للإشارة أثناء التمدد الحراري للآلة أو بدء التشغيل البارد. إذا أظهرت دبابيس المقبس علامات أكسدة أو تآكل، فإن واجهة القابس إلى الحساس معرضة للخطر وتتطلب الاستبدال.

كيف يجب أن أتعامل مع طول الكابل الزائد أثناء التثبيت الميداني؟
تجنب لف الكابل الزائد مباشرة على غلاف الآلة، حيث يمكن أن يؤدي ذلك إلى إنشاء هوائي غير مقصود للضوضاء الكهرومغناطيسية. بدلاً من ذلك، قم بتوجيه الكابل بنمط "S" أو "شكل ثمانية" فضفاض داخل القناة.
