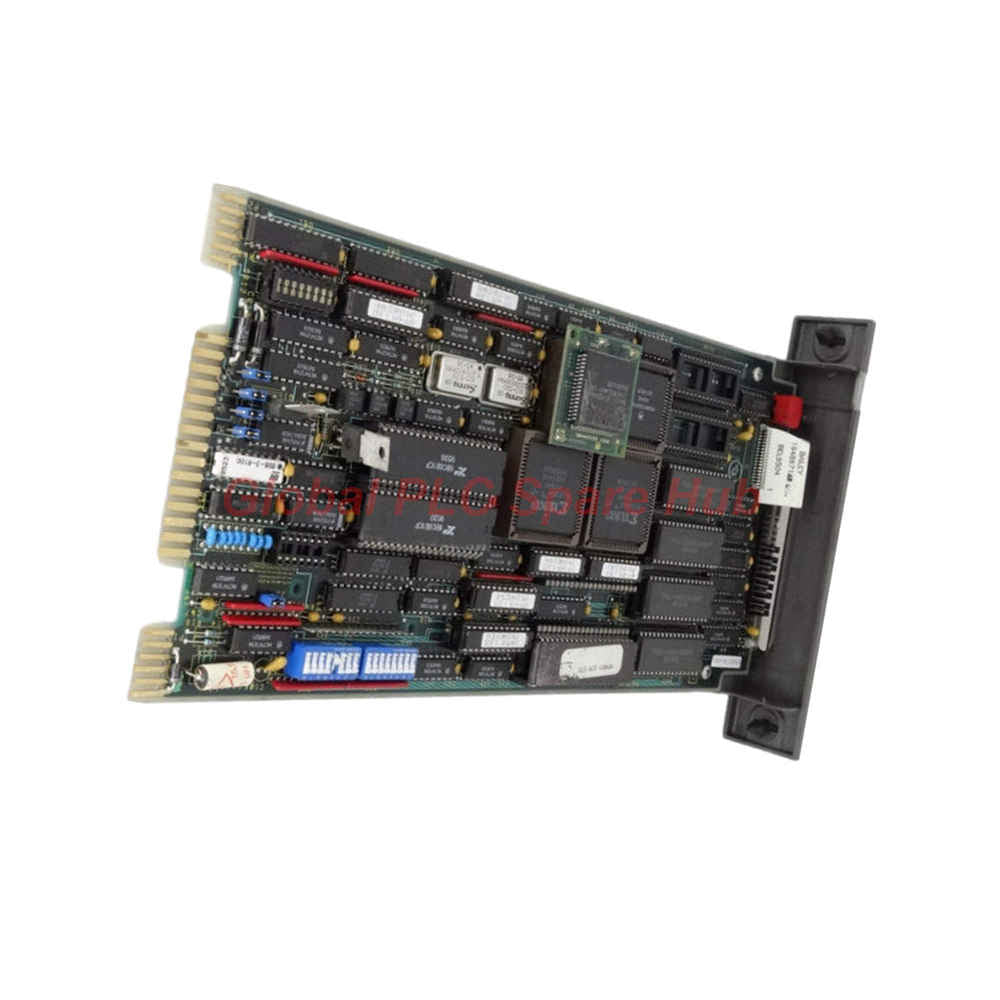

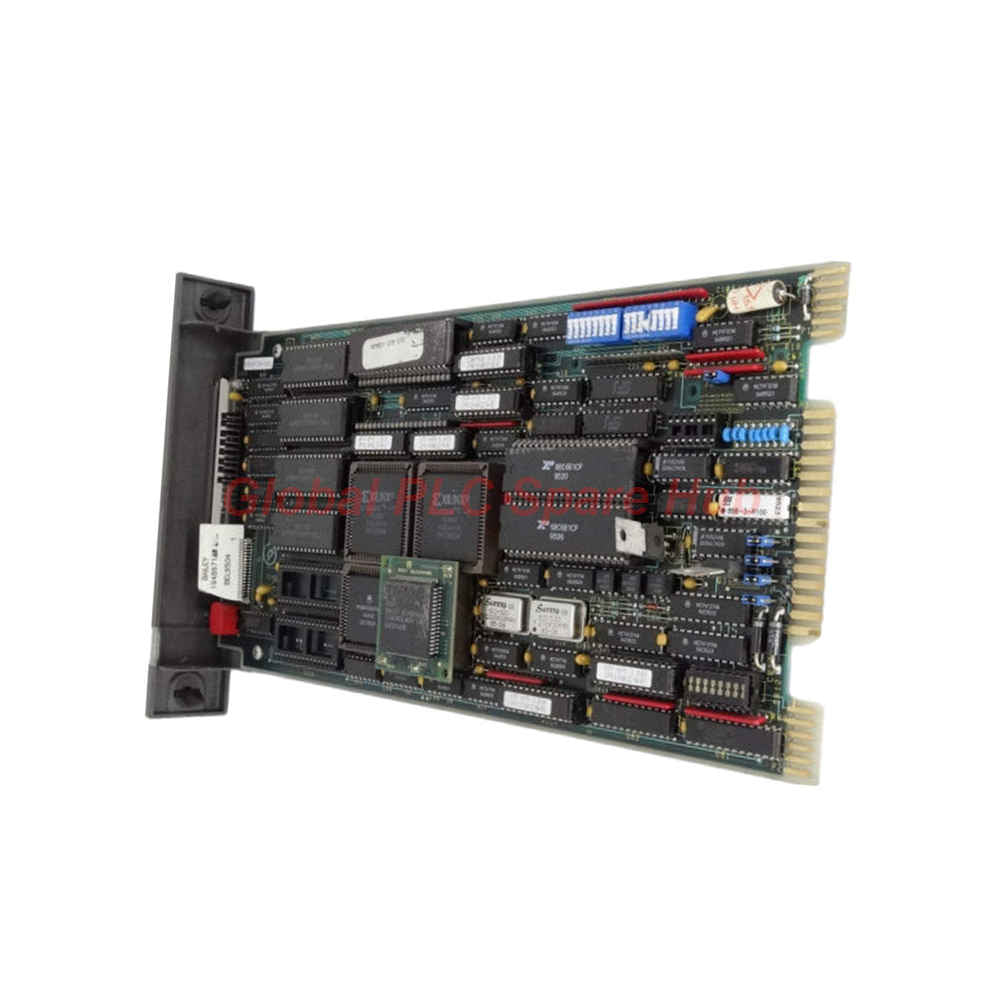

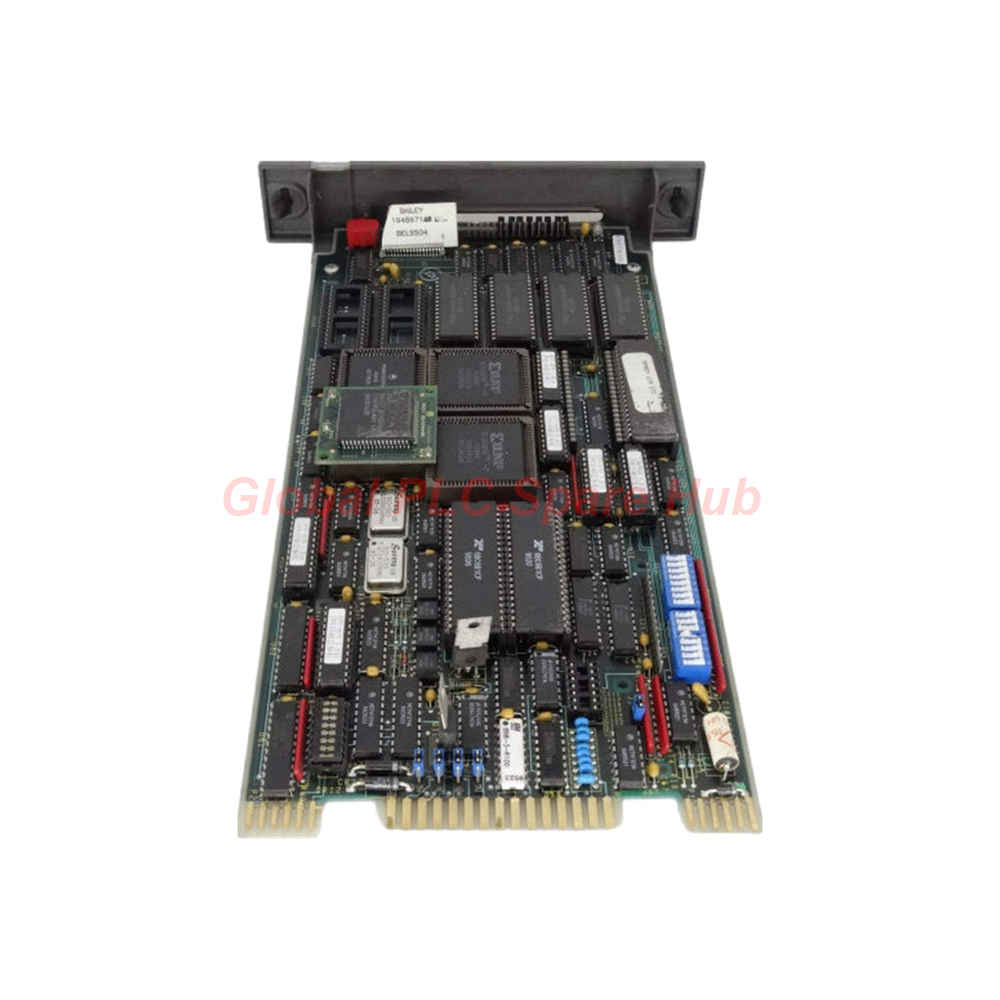

وحدة معالجة الشبكة ABB INNPM01 | نظام التحكم INFI 90

نظرة عامة على المنتج

يُعد ABB INNPM01 جسرًا حيويًا ضمن بيئة التحكم في العمليات INFI 90. تعمل وحدة معالجة الشبكة هذه كمترجم عالي الأداء بين حلقة INFI-NET ونظام Controlway. تدير الوحدة بكفاءة توجيه تقارير الاستثناء وتوجه عمليات واجهة وحدة التحكم في العمليات بشكل عام. يعتمد المهندسون على هذه الوحدة لتحقيق تزامن بيانات مستقر وعالي السرعة عبر الشبكات الصناعية المعقدة.

المواصفات الفنية

• الشركة المصنعة: ABB
• سلسلة المنتج: INFI 90
• رقم الموديل: INNPM01
• نوع الوحدة: وحدة معالجة الشبكة
• ذاكرة المعالج: 256 كيلو بايت ROM، 512 كيلو بايت RAM
• متطلبات الطاقة: +5 فولت تيار مستمر عند 2 أمبير (10 وات اسميًا)
• معدل Controlway: 1 ميجا باود
• معدل ناقل الوحدة: 83.3 كيلو باود
• درجة حرارة التشغيل: ظروف غرف التحكم الصناعية القياسية
• المرونة البيئية: مصممة لعمليات التحكم المستمر في العمليات
• حصانة التداخل: تصميم محمي لاستقرار الخزانة عالية الكثافة
• الوزن المادي: 0.45 كجم

القدرات الوظيفية الرئيسية

• التشخيص المتقدم: تتيح مؤشرات LED للحالة، ورموز أخطاء وحدة المعالجة المركزية (CPU)، وزر الإيقاف/إعادة الضبط تحديد الأعطال بسرعة.
• الإبلاغ عن الاستثناءات: تقوم الوحدة باستقصاء وحدات التحكم بناءً على التغيرات في القيمة، أو حالة الإنذار، أو انتهاء صلاحية المؤقتات.
• الاستقصاء القابل للتكوين: تدعم مفاتيح DIP المدمجة معدلات استقصاء قابلة للتحديد بمعدل واحد أو اثنين أو أربعة أو ثمانية استقصاءات في الثانية.
• تكامل النظام: يضمن الاتصال السلس مع وحدة NIS على ناقل توسيع الإدخال/الإخراج.

التركيب والصيانة

• التركيب: يشغل INNPM01 فتحة واحدة في وحدة تركيب وحدة INFI 90 القياسية.
• الأسلاك: يتصل عبر موصل حافة P1 ذي 12 سنًا، باستخدام المسامير 1-2 للطاقة والمسامير 4/11 للاتصال.
• الصيانة: تسمح المؤشرات الأمامية بإجراء فحوصات فورية لحالة النظام واستكشاف الأخطاء وإصلاحها محليًا.
• التوافق: متوافق تمامًا مع البنية التحتية الحالية لأجهزة INFI-NET و Controlway.

نظرة ثاقبة من Global PLC Spare HUB

يعد INNPM01 ضروريًا للحفاظ على الاتصال الحتمي في هياكل التحكم القديمة لشركة ABB. إنه مثالي لتوليد الطاقة، ولب الورق والورق، ومنشآت المعالجة الكيميائية التي تستخدم نظام INFI 90 DCS. إن قدرته على إدارة الإبلاغ عن الاستثناءات بكميات كبيرة تجعله مكونًا حيويًا لمنع ازدحام الناقل في وحدات التحكم واسعة النطاق.

الشراء والشحن

• التعبئة والتغليف: تغليف واقٍ آمن من الدرجة الصناعية.
• المهلة الزمنية للشحن: تتم معالجة الطلبات وشحنها خلال 24-48 ساعة.
• شركاء الخدمات اللوجستية: شحن عالمي موثوق به عبر FedEx أو UPS أو DHL.
• الضمان: تتضمن كل وحدة INNPM01 ضمان أداء شامل لمدة 12 شهرًا.

الأسئلة المتداولة

ماذا أفعل إذا تحول مؤشر LED للحالة إلى اللون الأحمر الثابت؟
يشير مؤشر LED للحالة الأحمر الثابت إلى عطل في الأجهزة أو خطأ في التكوين. تحقق من مؤشرات LED لوحدة المعالجة المركزية (CPU) لتحديد رمز الخطأ المحدد الذي توفره الوحدة.

هل يمكنني ضبط معدل الاستقصاء في INNPM01؟
نعم، يمكنك تحديد معدلات استقصاء بمعدل واحد أو اثنين أو أربعة أو ثمانية استقصاءات في الثانية باستخدام إعدادات مفتاح DIP الموجودة على لوحة الدوائر.

ما هو السبب الأكثر شيوعًا لفقدان الاتصال؟
غالبًا ما ينتج هذا عن تكوين خاطئ لمفتاح DIP أو تباعد غير محكم لموصل الحافة. تأكد من أن المسامير نظيفة وأن الوحدة مثبتة بالكامل.

دليل الاختيار

عند اختيار INNPM01، تحقق من إصدار البرامج الثابتة الحالي لنظامك وقدرة الطاقة الخلفية. تأكد من أن إعدادات معدل الاستقصاء للوحدة تتوافق مع متطلباتك الخاصة بحساسية وقت العملية. بالنسبة للأنظمة الزائدة، تأكد من أن تكوين ناقل توسيع الإدخال/الإخراج يدعم حمل الاتصال الإضافي.
