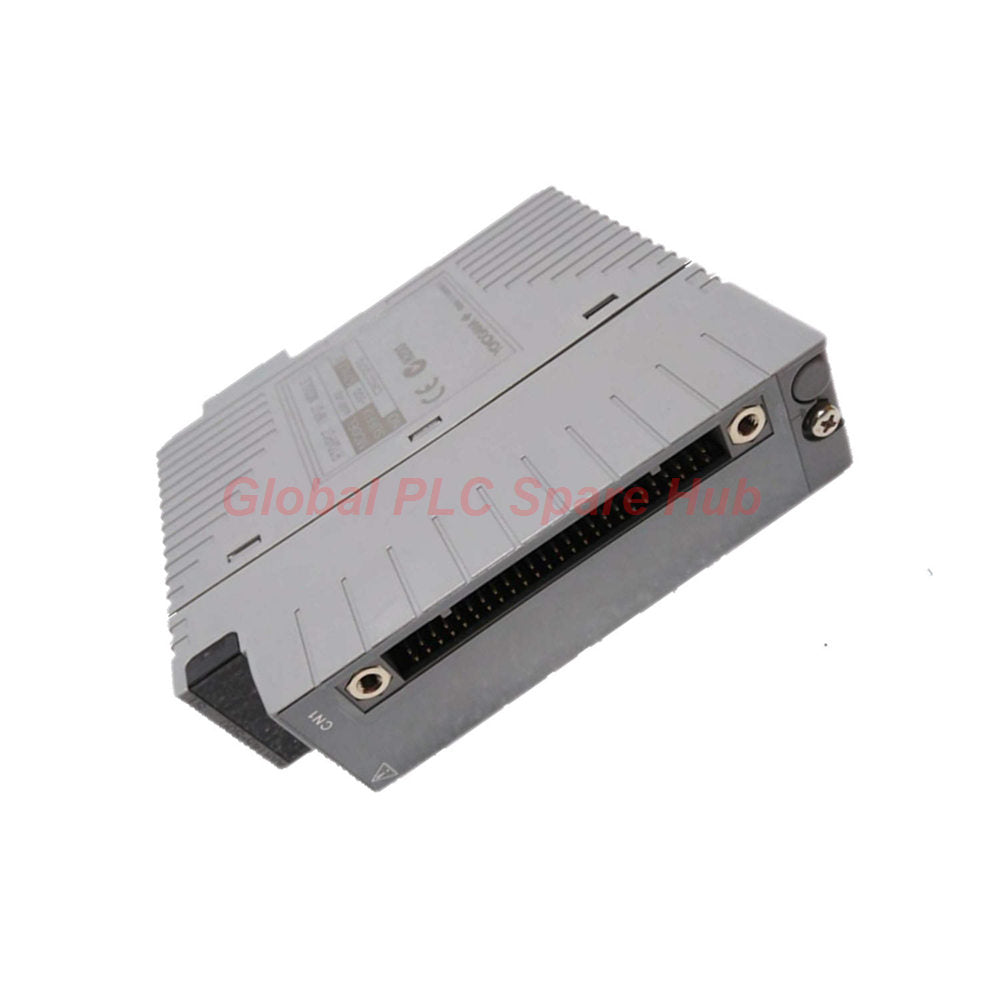

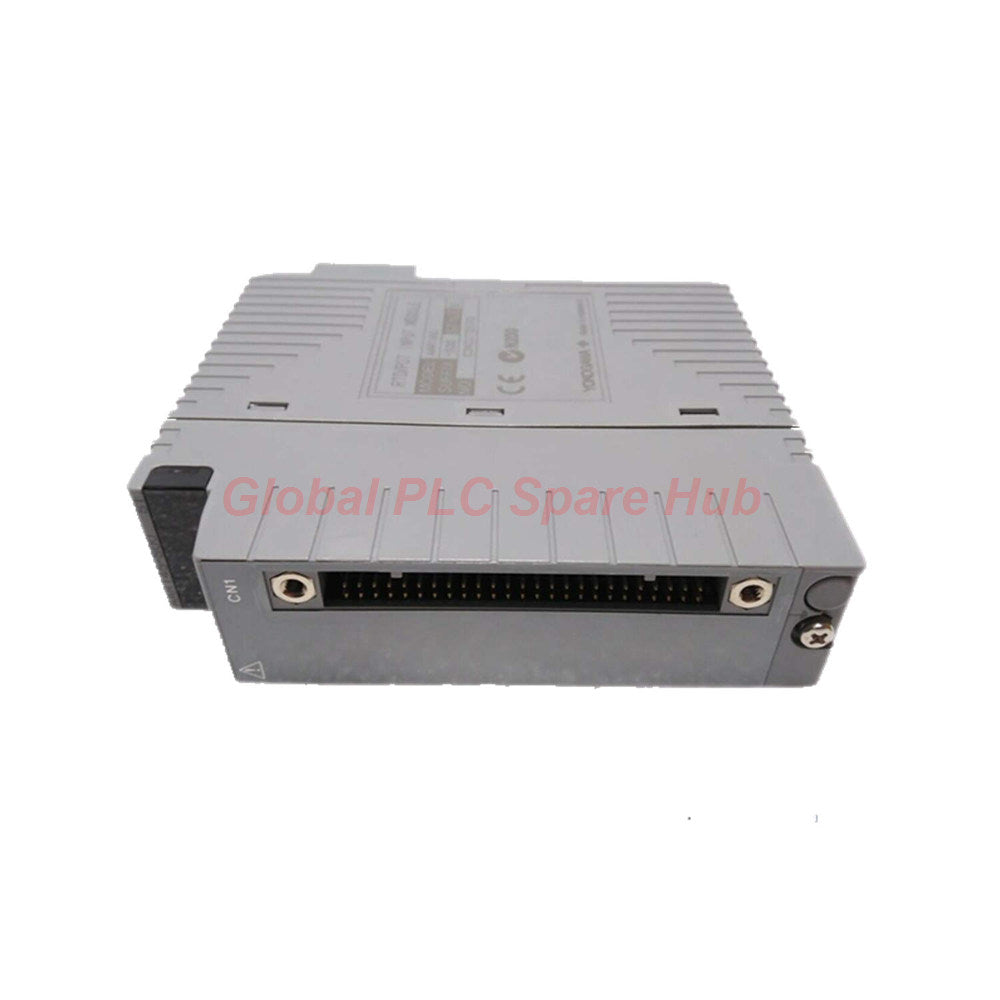

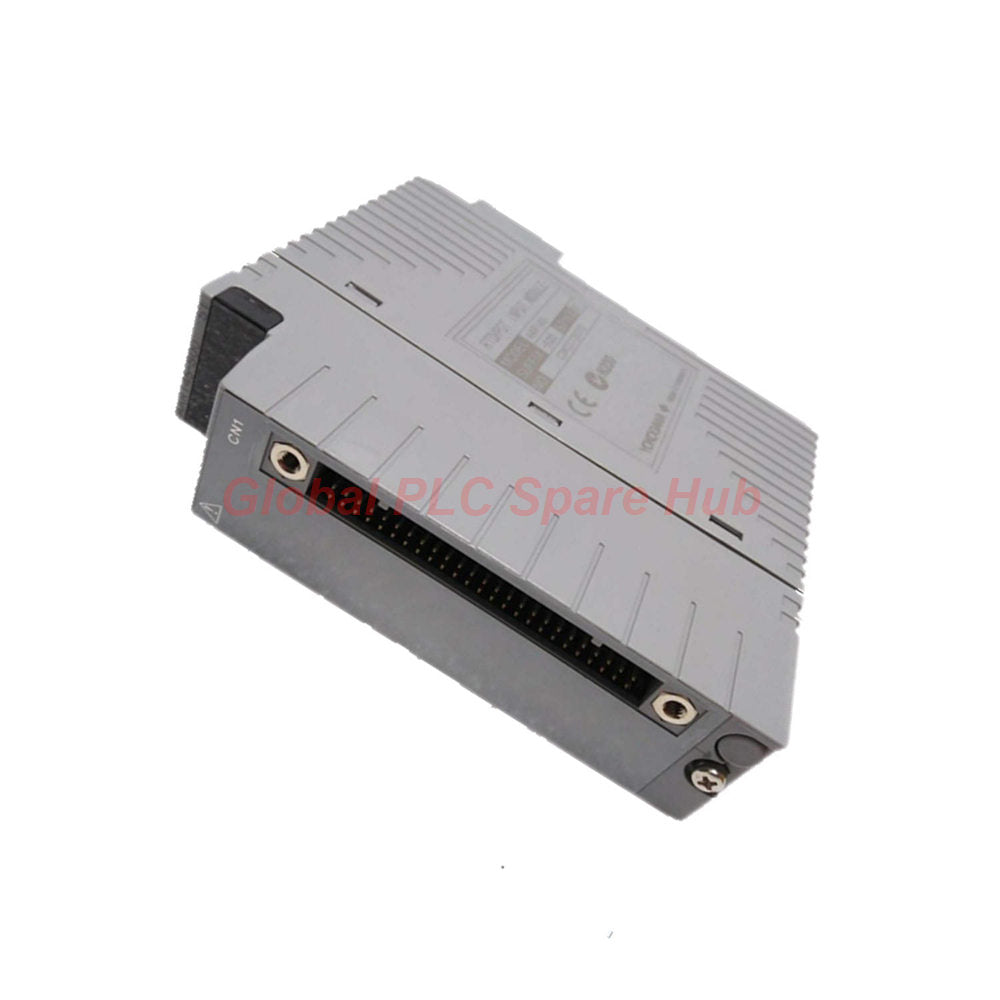

وحدة إدخال RTD/POT من يوكوجاوا AAR145-S00 مع 16 قناة دخل/خرج معزولة

وحدة الحصول على إشارة درجة الحرارة والمقاومة الدقيقة

تُعد AAR145-S00 وحدة إدخال صناعية عالية الكثافة صُممت بواسطة Yokogawa.

تدعم الوحدة الحصول الدقيق على إشارات RTD ومقياس الجهد عبر 16 قناة معزولة.

تدمج AAR145-S00 أداء قياس تناظري مستقر مع حماية عزل من الدرجة الصناعية.

يدعم التصميم أنظمة أتمتة العمليات التي تتطلب مراقبة دقيقة للإشارات القائمة على المقاومة.

يستخدم المهندسون هذه الوحدة لمراقبة درجة الحرارة، وتغذية المرجع للمحركات، وقياس موضع المقاومة.

يحسن هيكل القناة المعزولة سلامة الإشارة في البيئات ذات الضوضاء الكهربائية.

تدعم كل قناة بشكل مستقل تهيئة RTD أو مقياس الجهد.

توفر الوحدة استقرارًا موثوقًا للقياس على المدى الطويل في التشغيل الصناعي المستمر.

رؤية Global PLC Spare HUB

تُستخدم وحدات Yokogawa AAR145 Series على نطاق واسع في أنظمة أتمتة العمليات الحيوية.

يحسن تصميم القناة المعزولة الموثوقية التشغيلية في البيئات متعددة الإشارات.

يختار العديد من مهندسي الأتمتة هذه الوحدة للحصول على درجة حرارة Pt100 مستقرة.

تُبسط تهيئة قناة RTD و POT المرنة دمج الأجهزة الميدانية.

تؤدي هذه الوحدة أداءً فعالًا في الأنظمة التي تتطلب دقة مراقبة تناظرية مستمرة.

تشمل المعدات المتوافقة النموذجية ما يلي:

• أنظمة التحكم الموزعة (DCS)
• خزائن مراقبة العمليات
• أنظمة مراقبة درجة الحرارة الصناعية
• أنظمة مراقبة موضع الصمام
• لوحات التحكم في أتمتة المصانع
• منصات إدارة الطاقة

تشمل سيناريوهات التطبيق الشائعة ما يلي:

• مراقبة درجة حرارة الغلايات
• التحكم في عمليات المبادلات الحرارية
• الحصول على درجة حرارة الخزانات
• أنظمة التغذية المرتدة للمقاومة الصناعية
• مراقبة موضع مشغلات العمليات
• أنظمة أجهزة المصانع الكيميائية

تدعم القدرة التشخيصية ما يلي:

• مراقبة احتراق المستشعر
• تحديد انحراف الإشارة
• تحليل أخطاء أسلاك الإدخال
• التحقق من قياس المقاومة
• استكشاف أخطاء الأجهزة الميدانية وإصلاحها

هندسة معالجة الإشارة

العلامة التجارية	يوكوجاوا (Yokogawa)
الموديل	AAR145-S00
السلسلة	وحدة إدخال RTD/POT طراز AAR145
قنوات الإدخال	16 قناة معزولة
إشارات الإدخال المدعومة	RTD / POT
معيار RTD	JIS Pt100 / IEC751 Pt100
نوع توصيل RTD	3 أسلاك
نطاق مقاومة POT	من 100 أوم إلى 10 كيلو أوم
مقاومة المدى	50% أو أكثر من المقاومة الكلية
اختيار الإشارة	اختيار RTD/POT فردي للقنوات من CH1 إلى CH16
جهد الإدخال المسموح به	±5 فولت
مقاومة الإدخال	1 ميجا أوم أو أكثر
دقة RTD	±150 ملي أوم
دقة POT	±0.2% FS
تيار القياس	RTD: 1 مللي أمبير
فترة تحديث البيانات	1 ثانية
انحراف درجة الحرارة	RTD: ±0.3 أوم / 10 درجات مئوية
انحراف درجة حرارة POT	±0.4% / 10 درجات مئوية
مقاومة الأسلاك المسموح بها	150 أوم أو أقل لكل سلك
اكتشاف الاحتراق	قابل للاختيار UP / DOWN
وقت اكتشاف الاحتراق	60 ثانية
الجهد المقاوم	500 فولت تيار متردد بين الإدخال والنظام
جهد عزل القناة	200 فولت تيار متردد لمدة دقيقة واحدة
استهلاك الطاقة	350 مللي أمبير عند 5 فولت تيار مستمر
التوصيل الخارجي	كابل مخصص KS8 / AKB335
لوحات التوصيل المتوافقة	MRT / TERT / AER4D
وزن الوحدة	0.3 كجم

تفاصيل التهيئة

• AAR145-S00
  • تعريف النموذج الأساسي
    • AAR145 = وحدة إدخال RTD/POT
  • تهيئة اللاحقة
    • S = نوع قياسي
    • 0 = لا يوجد حماية من الانفجار
    • 0 = النوع الأساسي

المزايا الوظيفية على المستوى الهندسي

• العزل المستقل للقناة يحسن موثوقية الإشارة
• يدعم تطبيقات إشارة RTD و POT المختلطة المتزامنة
• الاكتساب المستقر بانحراف منخفض يحسن اتساق القياس
• تكوين القناة المرن يبسط توسيع النظام
• كشف الاحتراق يحسن كفاءة الصيانة
• يدعم تحمل مقاومة الأسلاك الميدانية لمسافات طويلة
• محسن لبيئات مراقبة العمليات المستمرة

توصيات التكامل الصناعي

• استخدم أسلاك الأجهزة المحمية لتحسين استقرار الإشارة
• افصل الأسلاك التناظرية عن كابلات الطاقة ذات الجهد العالي
• تحقق من معايير مستشعر Pt100 قبل التشغيل
• حافظ على ممارسات التأريض الصحيحة أثناء التثبيت
• تحقق من مقاومة الحلقة الكلية قبل بدء التشغيل الميداني
• استخدم لوحات أطراف Yokogawa المتوافقة لضمان اتصال مستقر

ملاحظات الصيانة والتشخيص

• افحص وصلات الأطراف بانتظام بحثًا عن الأكسدة
• راقب انحراف المستشعر أثناء التشغيل طويل الأمد
• تحقق من إعدادات كشف الاحتراق أثناء بدء التشغيل
• افحص مقاومة الأسلاك الميدانية أثناء استكشاف الأخطاء وإصلاحها
• راجع سلامة عزل القناة أثناء الصيانة الوقائية

تفاصيل التعبئة والتغليف

• 1 × وحدة إدخال RTD/POT طراز AAR145-S00
• تغليف صناعي واقٍ مضاد للكهرباء الساكنة
• تسمية تعريف المنتج
• مواد حماية للنقل

معلومات الشحن والضمان

• تغطية الضمان: 12 شهرًا
• الشحن الدولي: FedEx, UPS, DHL
• معالجة الطلبات: إرسال سريع متاح
• طريقة التعبئة والتغليف: تغليف تصدير صناعي آمن

الأسئلة الشائعة للمحترفين

• لماذا تعد القنوات المعزولة مهمة في أنظمة القياس التناظرية؟

  يقلل العزل التداخل الكهربائي بين الإشارات الميدانية المستقلة.

• ما المشكلة العملية التي تؤثر على دقة قياس Pt100 أكثر من غيرها؟

  غالبًا ما تتسبب المقاومة الزائدة للأسلاك في انحراف قياس درجة الحرارة.

• كيف يجب على المهندسين الاختيار بين أوضاع إدخال RTD و POT؟

  اختر RTD لاستشعار درجة الحرارة و POT لتغذية مرجع موضع المقاومة.

• ما ممارسة التشغيل التي تحسن استقرار القياس على المدى الطويل؟

  تحقق من تأريض المستشعر ودرع الكابل قبل بدء تشغيل النظام.

• ما التطبيقات التي تستفيد أكثر من وظيفة اكتشاف الاحتراق؟

  أنظمة العمليات الحيوية التي تتطلب مراقبة مستمرة لصحة المستشعر.

• لماذا يعد انحراف درجة الحرارة المنخفض مهمًا في أتمتة العمليات؟

  يحسن اتساق القياس أثناء تغيرات درجة الحرارة البيئية.

• ما الخطأ الشائع في التثبيت الذي يتسبب في قراءات غير مستقرة؟

  توجيه الأسلاك التناظرية بالقرب من كابلات المحركات ذات الجهد العالي.

• كيف يمكن للمستخدمين تقليل تقلب الإشارة في البيئات الصناعية؟

  استخدم الكابلات المحمية وحافظ على ممارسات التأريض الصحيحة.

• ما الذي يجب على المشترين تأكيده قبل اختيار هذه الوحدة؟

  تحقق من التوافق مع بنية نظام التحكم Yokogawa والمستشعرات الميدانية.

• لماذا تدعم الوحدة اتجاه الاحتراق القابل للتهيئة؟

  تتطلب استراتيجيات العمليات المختلفة سلوك استجابة خطأ مخصصًا.
