بطاقة واجهة ModBus طراز A6824 من Emerson لأنظمة AMS 6500

Manufacturer: Emerson
Product No.: A6824
Condition： متوفر بالمخزون
Product Type: بطاقة واجهة ModBus
Product Origin: USA
Payment: T/T, Western Union
Weight: 320g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

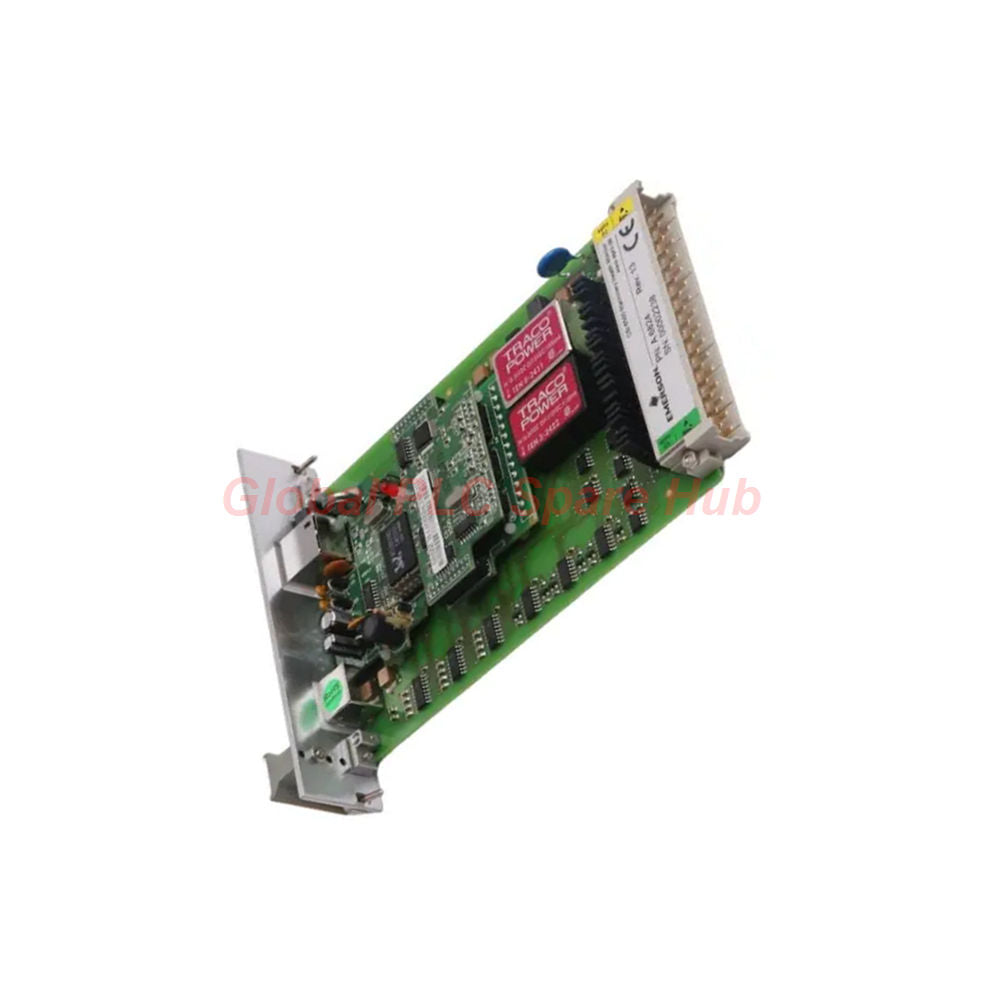

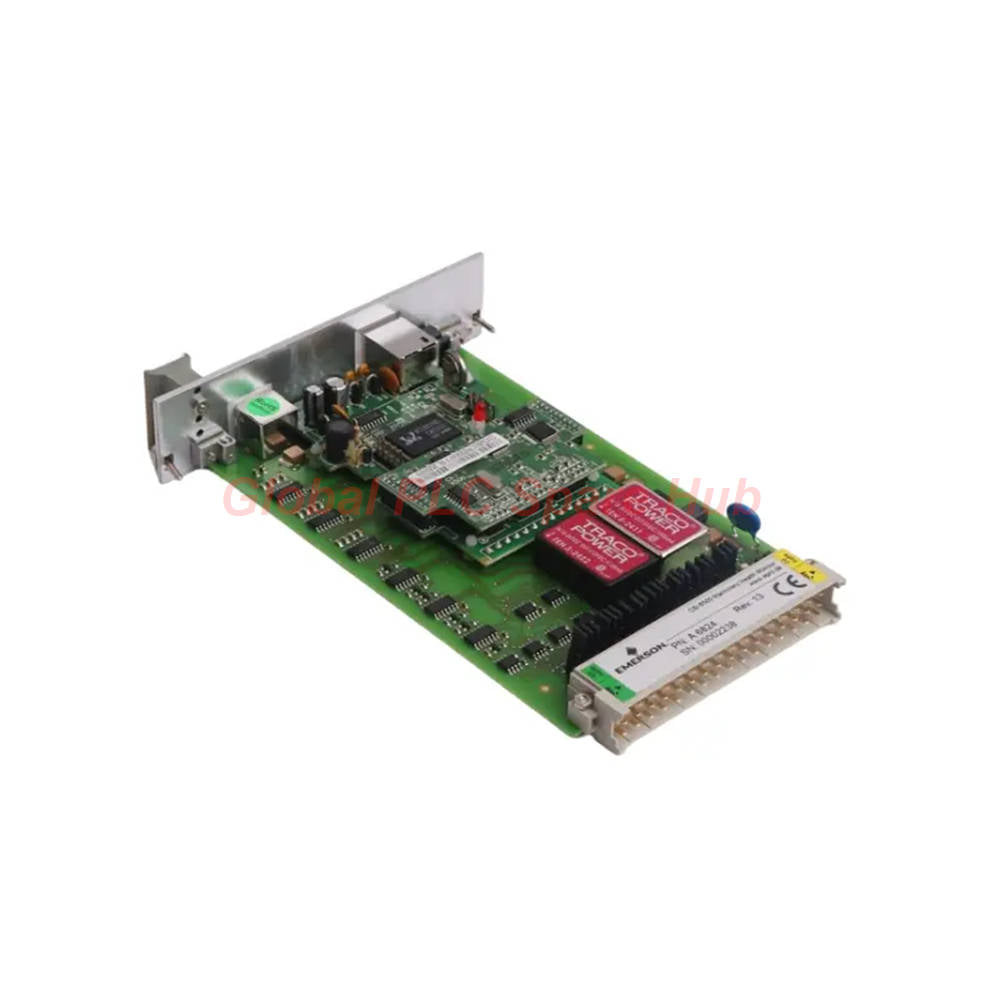

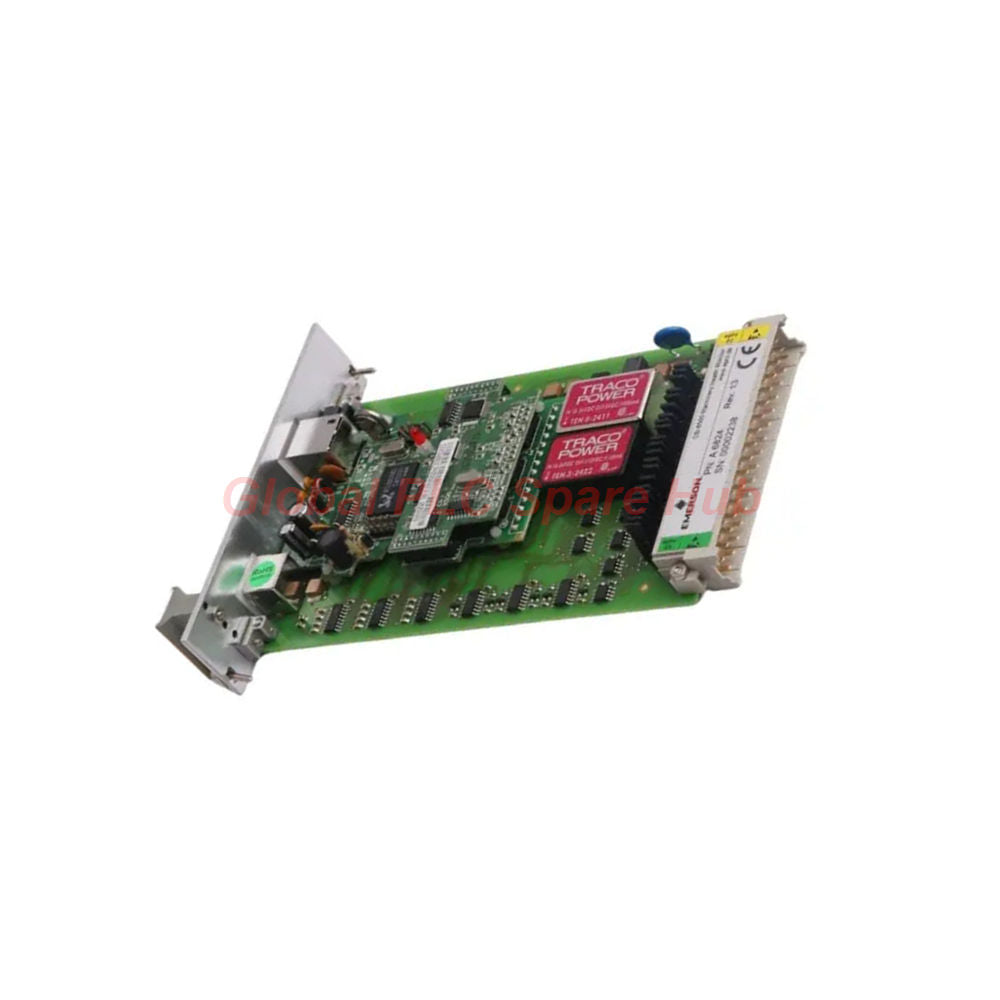

A6824 | وحدة واجهة Emerson AMS 6500 ModBus والرف

A6824 هي وحدة واجهة ModBus ورف مخصصة لمنصة حماية الآلات Emerson AMS 6500.

تقوم الوحدة بجمع معلمات التشغيل من شاشات AMS 6500 ونقلها عبر ModBus TCP/IP أو ModBus RTU.

إنها تتيح اتصالاً عالي السرعة بين رفوف حماية الآلات وأنظمة أتمتة العمليات.

يعمل الهيكل المدمج ذو الفتحة الواحدة 3U على تحسين استخدام الخزانة داخل أنظمة مراقبة الآلات الهامة.

نظرة من Global PLC Spare HUB

يعمل A6824 كعمود فقري للاتصالات لمنصة AMS 6500.

يختار المهندسون هذه الوحدة غالبًا لتطبيقات التوربينات التي تتطلب تكاملًا مركزيًا لصحة الآلات.

يعمل الدعم المتزامن لـ ModBus TCP/IP و ModBus RTU على تحسين المرونة أثناء ترقيات نظام التحكم.

يعمل تصميمها القابل للتبديل السريع على تبسيط الصيانة أثناء التشغيل المستمر للمصنع.

تؤدي الوحدة أداءً جيدًا بشكل خاص في بيئات المعدات الدوارة الكبيرة التي تتطلب رؤية تشخيصية تنبؤية.

تكامل النظام الموصى به

أنظمة مراقبة التوربينات البخارية
منصات حماية التوربينات الغازية
خزائن مراقبة التوربينات المائية
قطارات الضواغط الصناعية
رفوف حماية الآلات AMS 6500
أنظمة التحكم الموزعة DeltaV
منصات أتمتة Ovation
أنظمة الصيانة التنبؤية PlantWeb

وظائف الاتصال الأساسية

بروتوكولات الاتصال	ModBus TCP/IP ModBus RTU
سرعة الاتصال	نقل تسلسلي 19.2 كيلوبود
واجهة الإيثرنت	RJ45 10BaseT
تكامل الرف	يدعم رفوف AMS 6500 متعددة
أمان التكوين	تكوين محمي بكلمة مرور
قابلية التبديل السريع	تصميم قابل للتبديل السريع متوافق مع API 670

البنية التقنية

الشركة المصنعة	Emerson
النموذج	A6824
السلسلة	AMS 6500
نوع الوحدة	وحدة واجهة ModBus والرف
الرفوف المدعومة	IMR 6000/10, IMR 6000/20, IMR 6000/30
عرض الفتحة	6 TE
مساحة الرف	1 فتحة
أقصى سعة للرف	14 وحدة لكل رف 19 بوصة
البروتوكول التسلسلي	ModBus RTU
التكوين التسلسلي	8 بتات بيانات، تماثل زوجي، 1 بت توقف
عنوان IP الافتراضي	192.168.255.1
قناع الشبكة الفرعية	255.255.255.0
استهلاك الطاقة	5 واط كحد أقصى
الحماية البيئية	أمامي IP21
درجة حرارة التشغيل	0 درجة مئوية إلى +65 درجة مئوية
درجة حرارة التخزين	-30 درجة مئوية إلى +85 درجة مئوية
نطاق الرطوبة	5 – 95% بدون تكثف
التوافق الكهرومغناطيسي	EN50081-1 / EN50082-2
مقاومة الاهتزاز	IEC 68-2 الجزء 6
مقاومة الصدمات	IEC 68-2 الجزء 29
تنسيق البطاقة	DIN 41494 بطاقة يورو
الأبعاد	30 × 128.4 × 160 ملم
الوزن الصافي	حوالي 320 جرام

معلمات نقل البيانات المتاحة

قيم مراقبة السرعة
معلمات طيف الاهتزاز
قراءات جهد الفجوة
معلومات حالة الإنذار
حالة القناة موافق
إشارات مرجعية للطور
معلمات صحة الآلات

المزايا الهندسية

اتصال بيانات الآلات المركزي
يدعم مسارات اتصال متزامنة ومتكررة
يحسن رؤية غرفة التحكم
يقلل متطلبات البوابة الخارجية
يقلل الهيكل المدمج من استخدام مساحة الخزانة
تحسن التشخيصات المتكاملة كفاءة الصيانة
يدعم سير عمل الصيانة التنبؤية

قدرة الذكاء التشخيصي

يراقب حالة الاتصال عبر رفوف AMS
يدعم التحديد المبكر لاتجاه الاهتزاز غير الطبيعي
يوفر رؤية مركزية لصحة الآلات
يحسن موثوقية تكامل أتمتة العمليات
يدعم تشخيصات حالة الماكينة المتقدمة
يبسط المراقبة التشغيلية عن بعد

التكوين الميكانيكي ورف الرفوف

تنسيق الوحدة	وحدة توصيل بفتحة واحدة 3U
تركيب الرف	رف AMS 6500 مقاس 19 بوصة
إزالة الوحدة	مقبض سحب أمامي
مؤشر الحالة	مؤشر LED أخضر لمصدر الطاقة

الشحن والضمان

الحالة: تغليف المصنع جديد وأصلي
الضمان: 12 شهرًا
وقت الإرسال: 24-48 ساعة
خدمات البريد السريع: FedEx, UPS, DHL
التعبئة والتغليف: تغليف واقي للتصدير الصناعي
التوصيل العالمي: الشحن إلى جميع أنحاء العالم متاح

الأسئلة الشائعة للمحترفين

لماذا تتطلب أنظمة AMS 6500 وحدة واجهة مخصصة؟

تقوم وحدة الواجهة بمركزة اتصال الشاشة ونقل بيانات الآلات إلى أنظمة التحكم.

ما هي الميزة العملية التي يوفرها الدعم المتزامن لـ TCP/IP و RTU؟

يمكن للمصانع الحفاظ على الاتصالات التسلسلية القديمة أثناء دمج شبكات الإيثرنت الحديثة.

كيف تعمل بنية التبديل السريع على تحسين عمليات الصيانة؟

يمكن للفنيين استبدال وحدات الاتصال دون إيقاف رف الحماية بأكمله.

ما هي المعدات الدوارة التي تستفيد أكثر من وحدة الاتصال هذه؟

تستفيد التوربينات والضواغط الهامة التي تتطلب تشخيصات مركزية بشكل كبير.

ما هي مشكلة التثبيت الأكثر شيوعًا التي تؤثر على موثوقية اتصال ModBus؟

غالبًا ما يؤدي التأريض غير الصحيح وتوجيه الكابلات غير المدارة إلى عدم استقرار الاتصال.

لماذا يفضل المهندسون وحدات المراقبة المدمجة 3U؟

إنها تقلل متطلبات حجم الخزانة بينما تدعم تركيبات الرفوف عالية الكثافة.

كيف يجب على المهندسين الاختيار بين A6824 و A6824-R؟

تتطلب تطبيقات الاتصال المتكررة عادةً تكوين A6824-R.

ما هي الفائدة التشغيلية التي يوفرها تكامل PlantWeb؟

يعمل PlantWeb على تحسين رؤية الصيانة التنبؤية عبر أصول الآلات الموزعة.
