A6500-UM بطاقة القياس العامة AMS 6500 من إيمرسون | API 670

Manufacturer: Emerson
Product No.: A6500-UM
Condition： متوفر بالمخزون
Product Type: بطاقة القياس الشاملة
Product Origin: USA
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

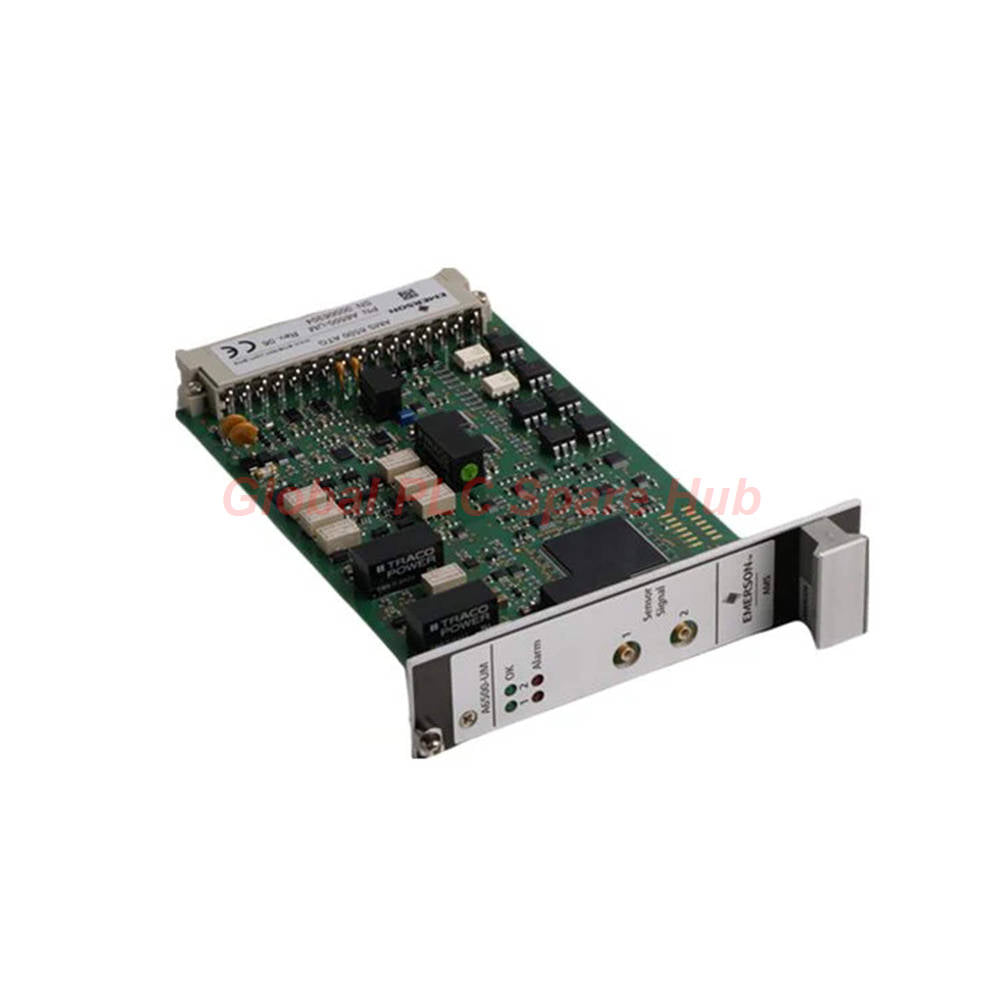

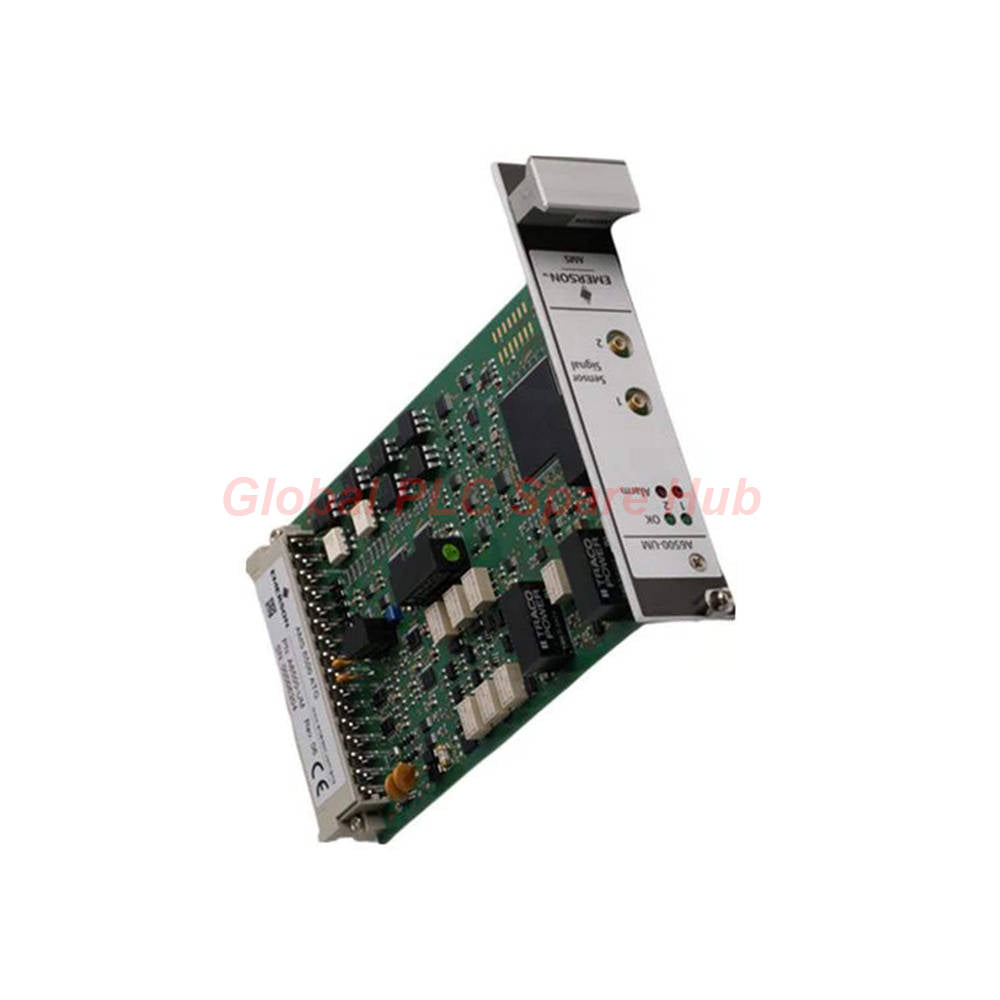

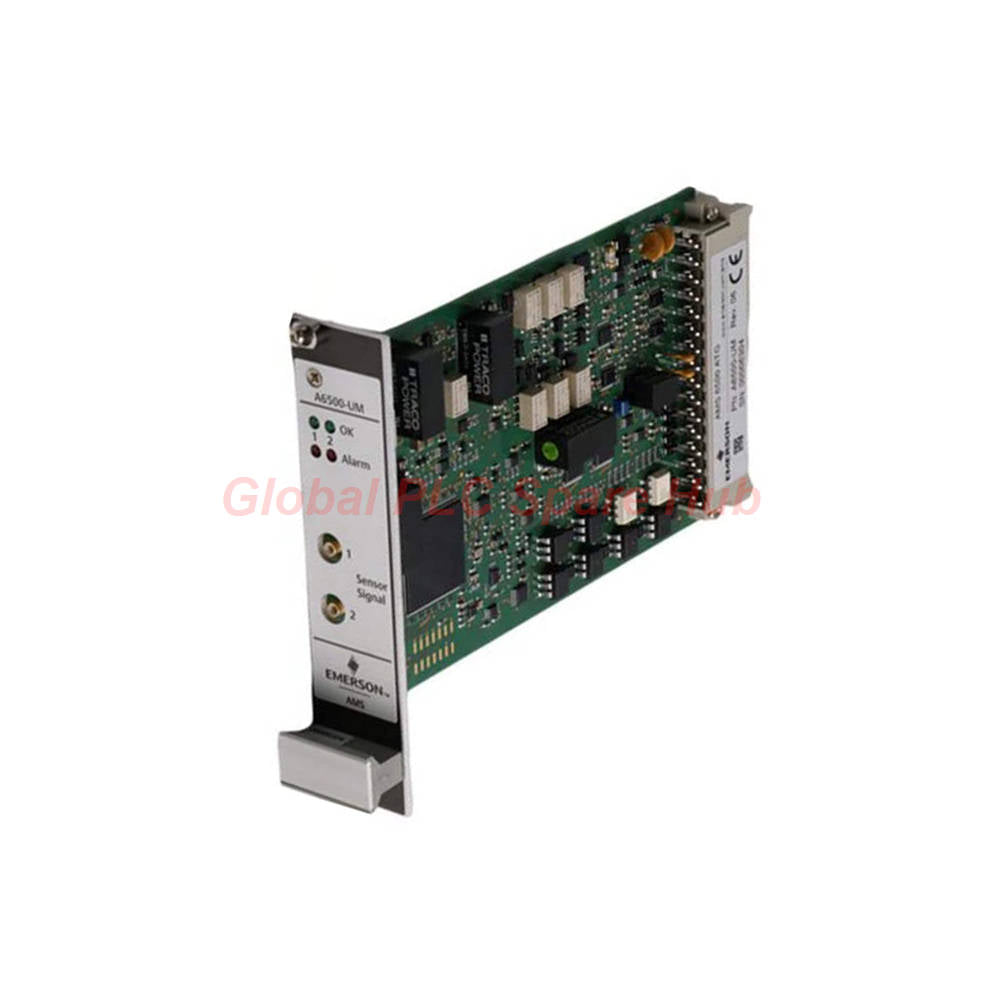

A6500-UM بطاقة قياس شاملة من Emerson

A6500-UM هي وحدة حماية للآلات ومراقبة الاهتزازات عالية الأداء، مصممة لمنصة Emerson AMS 6500 ATG.

تدعم الوحدة دمج أجهزة استشعار متعددة لتشخيص الآلات الدوارة، وموثوقية العمليات، وأنظمة الحماية المتوافقة مع معيار API 670.

تتيح بنيتها الشاملة مراقبة مرنة للاهتزاز، والإزاحة، والسرعة، والضغط، واللا مركزية، وحركة القضيب، وإشارات الطور الرئيسي (Key-phasor).

يقلل هيكلها المدمج ذو الفتحة الواحدة من متطلبات مساحة الرف مع الحفاظ على قدرة القياس والاتصال المتقدمة.

هندسة المراقبة الشاملة

النموذج	A6500-UM
الشركة المصنعة	Emerson
السلسلة	AMS 6500 ATG
نوع الوحدة	بطاقة قياس شاملة
عامل الشكل	وحدة إضافية بفتحة واحدة 3U / 6HP
الامتثال	API 670 / SIL 2

وظائف القياس المدعومة

مراقبة الاهتزازات
- مراقبة إزاحة اهتزاز العمود
- تحليل سرعة اهتزاز الغلاف
- قياس اتجاه التسارع
- معالجة الذروة، الذروة-الذروة، RMS، و Smax
الموضع والحركة الميكانيكية
- مراقبة فجوة القضيب
- تحليل سقوط القضيب
- قياس المسافة وموضع المخروط
- اكتشاف اللا مركزية وتتبعها
إشارات السرعة والعمليات الديناميكية
- مدخلات الطور الرئيسي (Key-phasor) والسرعة الدورانية
- قدرة مراقبة الضغط الديناميكي
- دعم معالجة إشارة النبضات

مصفوفة توافق المستشعرات

نوع المستشعر	قدرة التردد
مستشعرات التيار الدوامي	0 إلى 18750 هرتز
مسرّعات كهرضغطية (بيزوإلكتريك)	0 إلى 18750 هرتز
مستشعرات زلزالية	0 إلى 2000 هرتز
مستشعرات اهتزاز المحامل منخفضة التردد	0 إلى 1000 هرتز
مستشعرات تأثير هول	0 إلى 18750 هرتز
مستشعرات VR	0 إلى 18750 هرتز
مستشعرات LVDT	مدعومة بواجهة A6500-LC

قدرة معالجة الإشارة والإدخال/الإخراج

المدخلات الرقمية
- 5 مدخلات رقمية قابلة للبرمجة
- قناتان قابلتان للتكوين للإشارات الرئيسية
- نطاق تردد الإشارة الرئيسية يصل إلى 2000 هرتز
المخرجات التناظرية
- مخرجان معزولان 0/4–20 مللي أمبير
- دقة ±1% من النطاق الكامل
- الحد الأقصى للحمل أقل من 500 أوم
المخرجات الرقمية
- 6 مخرجات مرحل ذو حالة صلبة
- تبديل سريع أقل من 5 مللي ثانية
- يتضمن حماية ضد عكس القطبية
مخرجات النبضات
- مخرجان معزولان بصريًا
- دعم التردد حتى 2000 هرتز
- مناسب لتطبيقات السرعة والمزامنة

الاتصال ودمج النظام

ناقل اتصال داخلي RS485
دعم Modbus RTU
اتصال Modbus TCP/IP
واجهة اتصال أمامية USB
متوافق مع بطاقة الاتصال A6500-CC
يدعم التكوين والتشخيصات القائمة على الكمبيوتر الشخصي

رؤية Global PLC Spare HUB

تُستخدم A6500-UM على نطاق واسع في أنظمة حماية الآلات عالية التوفر حيث يكون توافق المستشعرات المرن أمرًا بالغ الأهمية.

تؤدي الوحدة أداءً استثنائيًا في تركيبات التوربينات والضواغط التي تتطلب تقنيات اهتزاز مختلطة داخل منصة رف واحدة.

يدعمها الواسع من المستشعرات يقلل من تعقيد مخزون قطع الغيار ويبسط مشاريع التحديث في أنظمة المراقبة القديمة.

إن الجمع بين الامتثال لمعيار API 670، وقدرة SIL 2، والدعم الواسع للاتصالات يجعل هذه الوحدة قابلة للتكيف بشكل كبير مع بيئات الصيانة التنبؤية الحديثة.

توافق المعدات الموصى بها

التوربينات البخارية
التوربينات الغازية
الضواغط الصناعية
المضخات الطاردة المركزية
المولدات
التوربينات المائية
المعدات الدوارة الحيوية للعمليات
رفوف حماية الآلات AMS 6500

قدرة التشخيص المتقدمة

المراقبة المستمرة لاتجاهات الاهتزاز
التحقق من سلامة المستشعر
مراقبة أعطال الكابلات
تشخيصات الأجهزة الداخلية
مراقبة درجة الحرارة والحمل الزائد
دعم تحليل الضغط الديناميكي
الكشف المبكر عن تدهور الآلات

المواصفات البيئية والموثوقية

درجة حرارة التشغيل	-20 درجة مئوية إلى +70 درجة مئوية مع تبريد قسري
درجة حرارة التخزين	-40 درجة مئوية إلى +85 درجة مئوية
الرطوبة	5% إلى 95% غير مكثفة
فئة الحماية	IP20
طلاء متوافق	HumiSeal® 1B31
استهلاك الطاقة	الحد الأقصى 6 واط
الوزن	حوالي 200 جرام

شهادات المناطق الخطرة والصناعة

ATEX Ex nA nC IIC Gc
معتمدة من IECEx
CSA الفئة الأولى القسم 2
اعتماد CCC للمناطق الخطرة
شهادة EAC-Ex
متوافقة مع Marine DNV GL
قادرة على IEC 61508 SIL 2
متوافقة مع CE EMC

المزايا الهندسية

بنية الوحدة قابلة للتبديل السريع
تكوين محمي بكلمة مرور
دمج رفوف عالي الكثافة
دعم مرن لتقنيات المستشعرات
تشغيل مستقر في البيئات الصناعية القاسية
قدرة دمج متقدمة للصيانة التنبؤية

الشحن ودعم الضمان

تعبئة صناعية أصلية من المصنع
تغطية ضمان لمدة 12 شهرًا
شحن سريع خلال 24-48 ساعة
دعم تسليم الصادرات العالمية
خيارات البريد السريع: FedEx، UPS، DHL
تتضمن تعبئة تصدير واقية مضادة للكهرباء الساكنة

الأسئلة الشائعة الفنية الاحترافية

لماذا يعد التوافق الشامل للمستشعرات مهمًا في مراقبة الآلات؟
يسمح للمهندسين بتوحيد منصات المراقبة عبر تقنيات الآلات وأنواع المستشعرات المتعددة.
ما هي التطبيقات التي تستفيد أكثر من دعم الإشارة عالية التردد؟
تتطلب التوربينات والضواغط عالية السرعة نطاقًا تردديًا واسعًا لتحليل الاهتزازات بدقة.
ما هي ممارسة التثبيت التي تحسن سلامة الإشارة؟
استخدم أسلاك مستشعر محمية وحافظ على فصل تأريض مناسب عن دوائر الطاقة العالية.
كيف تعمل قدرة SIL 2 على تحسين موثوقية المصنع؟
تعزز بنية SIL 2 أداء السلامة الوظيفية في أنظمة حماية الآلات الحيوية.
ما الذي يجب على المهندسين التحقق منه قبل اختيار هذه الوحدة؟
تأكيد توافق نوع المستشعر، توفر الرف، متطلبات الاتصال، وتصنيف المنطقة الخطرة.
