A6410 جهاز مراقبة توسع الصمام والغطاء طراز Emerson AMS 6500 | API 670

Manufacturer: Emerson
Product No.: A6410
Condition： متوفر بالمخزون
Product Type: مراقب التوسع
Product Origin: USA
Payment: T/T, Western Union
Weight: 320g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

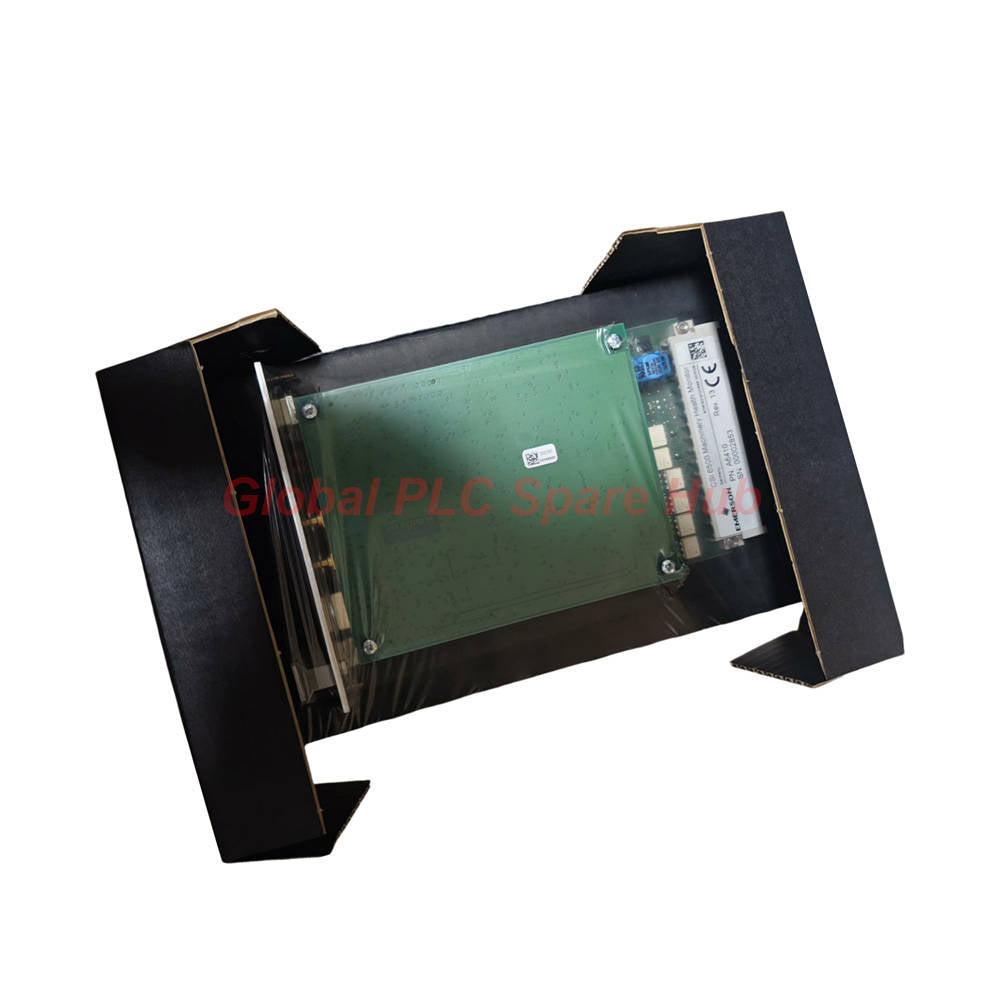

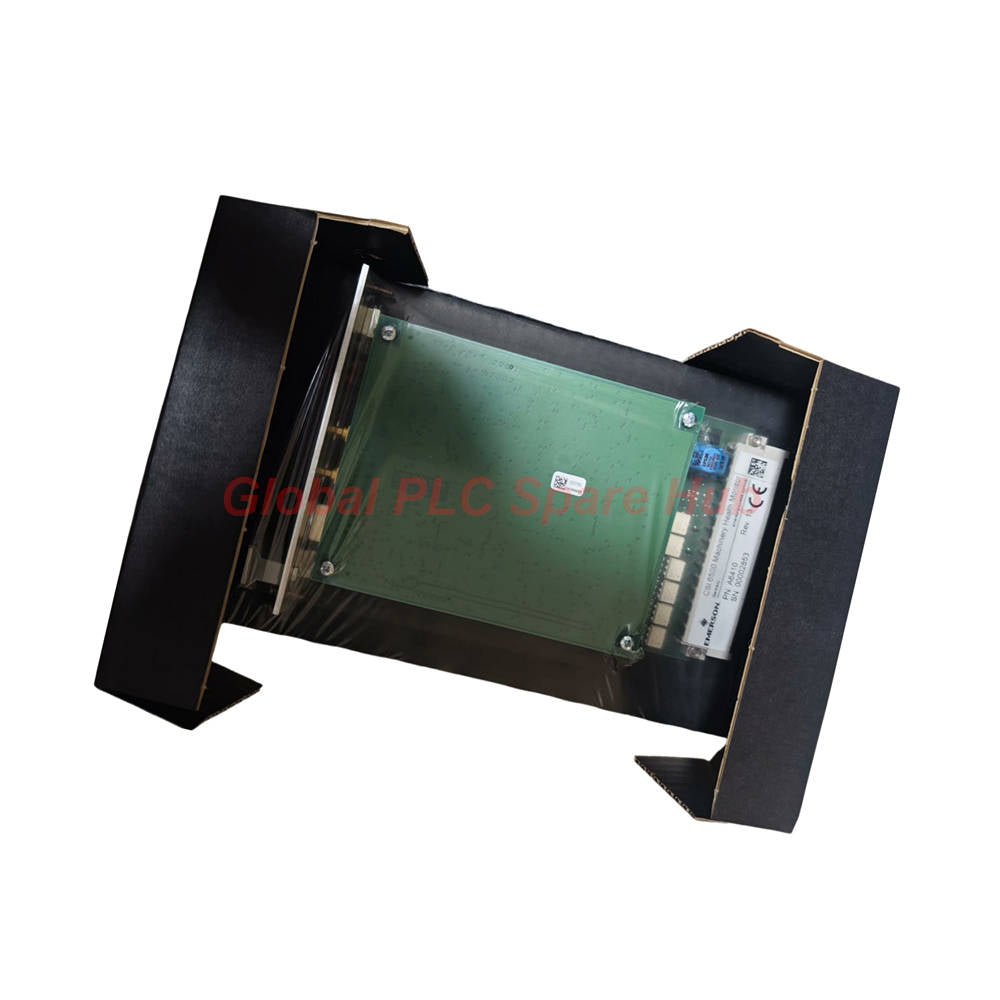

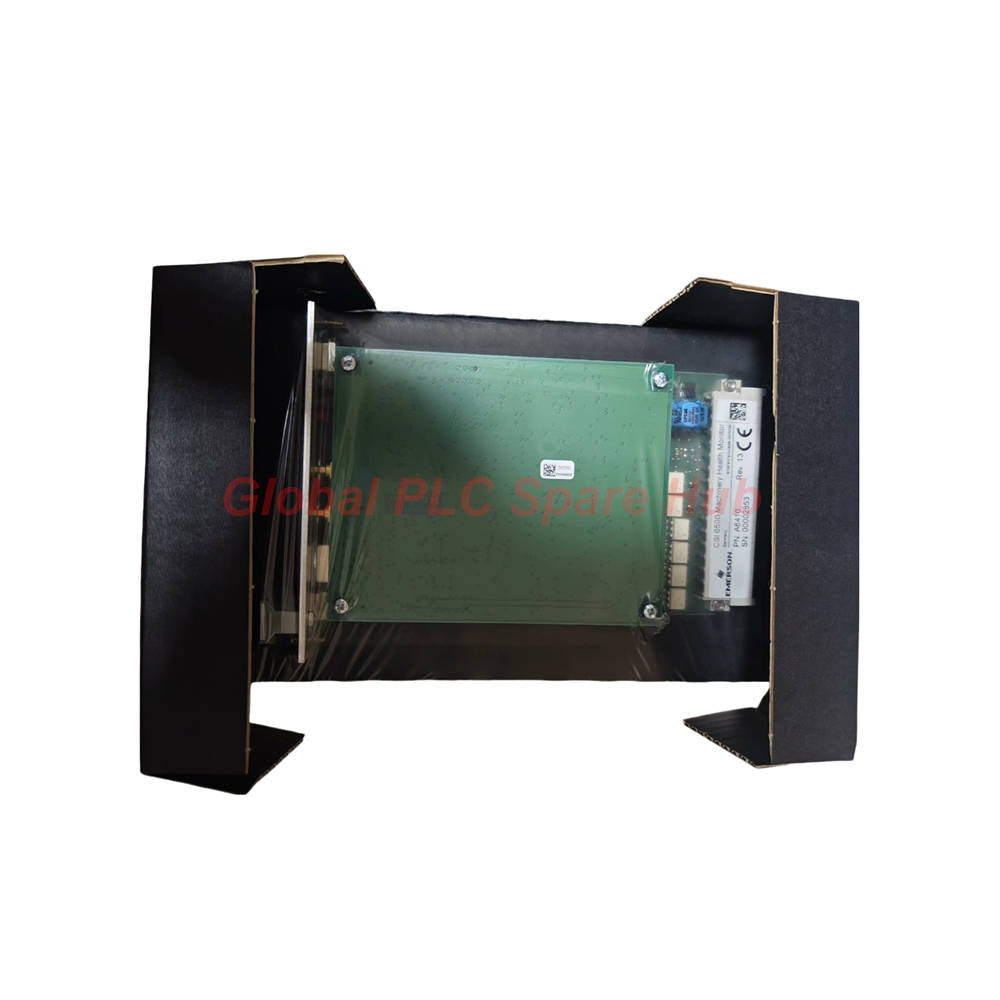

A6410 جهاز مراقبة توسع الصمام والحافظة من إيمرسون

A6410 هو وحدة حماية للآلات مزدوجة القنوات مصممة لمنصة Emerson AMS 6500 Machinery Health Monitor.

يراقب الجهاز موضع الصمام، وتوسع حافظة التوربين، وإشارات الإزاحة الاستقرائية في تطبيقات المعدات الدوارة الحرجة.

تدعم بنيته المتوافقة مع معيار API 670 أنظمة حماية التوربينات عالية الموثوقية. يقلل التصميم المدمج ذو الفتحة الواحدة من المساحة المطلوبة في الخزانة مع الحفاظ على قدرة المراقبة المتقدمة.

تتكامل الوحدة مباشرة مع بيئات الصيانة التنبؤية PlantWeb® و Ovation® و DeltaV™ و AMS.

تصميم وظيفي يركز على التطبيقات

رقم الطراز	A6410
نوع المنتج	جهاز مراقبة توسع الصمام والحافظة ثنائي القنوات
المنصة	AMS 6500 Machinery Health Monitor
معيار الامتثال	API 670
تنسيق الوحدة	وحدة توصيل 3U، ذات فتحة واحدة
قنوات المراقبة	مدخلات تفاضلية مستقلة (2)

وظائف المراقبة وقدرات القياس

مراقبة موضع الصمام
- يقيس موضع جذع صمام البخار الرئيسي
- يدعم مراقبة مؤشر حمل التوربين
- يوفر تصورًا لفتح الصمام على أساس النسبة المئوية
مراقبة توسع الحافظة
- يراقب سلوك التوسع المحوري لحافظة التوربين
- يدعم التحقق من التوسع على جانبين
- يساعد على منع ظروف تشوه حافظة التوربين
- يقلل من خطر تلامس الدوار بالحافظة أثناء التشغيل
قدرة الإشارة الديناميكية والثابتة
- يدعم قياسات الإزاحة والتوسع
- يتعامل مع إشارات القوة والزاوية والالتواء والحركة
- مناسب للكميات الديناميكية الثابتة والمنخفضة التردد
- نطاق استجابة التردد: 0 إلى 100 هرتز

ملف تعريف محول الإشارة والواجهة

نوع الإدخال	استقرائي، جسر نصفي، جسر كامل، محول تفاضلي
المستشعرات المتوافقة	PR 9350/xx و K20315/xx
مقاومة الإدخال	200 كيلو أوم
تردد الموجة الحاملة	4.75 كيلو هرتز
جهد تزويد المستشعر	4 فولتrms
الحمل المسموح للمستشعر	120–600 أوم

هندسة الإخراج والإنذار

مخرجات الإشارة المخزنة مؤقتًا
- مخرجات أمامية مخزنة مؤقتًا: ±12 فولت
- مخرجات خلفية مخزنة مؤقتًا: 0-12 فولت ذروة إلى ذروة
- مخرجات تناسبية 0/4-20 مللي أمبير لكل قناة
- مخرجات تناسبية 0-10 فولت تيار مستمر
تكوين منطق الإنذار
- عتبات تنبيه وخطر مستقلة
- منطق قابل للاختيار عادة مفتوح أو عادة مغلق
- تأخير زمني واستجابة قابلة للتعديل
- دعم تجاوز التعطيل عن بعد
- مدخل عامل ضرب الترحيل عن بعد
التشخيص الذاتي
- مراقبة مستمرة للمستشعر والكابلات
- مراقبة مصدر الطاقة والمراقبة الآلية (watchdog)
- تشخيص درجة الحرارة الداخلية
- مراقبة حالة الحمل الزائد
- إشارة الحالة عبر مصابيح LED الأمامية

رؤية Global PLC Spare HUB

يتم نشر A6410 على نطاق واسع في أنظمة الإشراف على التوربينات التي تتطلب مراقبة دقيقة للتمدد الحراري أثناء بدء التشغيل وتغيرات الحمل.

يوفر التكوين ثنائي القنوات مرونة قوية لاستراتيجيات قياس الإزاحة الثابتة والديناميكية المدمجة. يدمج المهندسون هذه الوحدة بشكل متكرر في أنظمة حماية توربينات البخار الحرجة.

مقارنة ببطاقات المراقبة القديمة 6U، تعمل بنية 3U المدمجة على تحسين كثافة الخزانة بشكل كبير وتبسيط الوصول للصيانة.

يعمل الهيكل التشخيصي الذاتي المدمج على تحسين الموثوقية في تطبيقات المعدات الدوارة ذات العمل المستمر.

دمج المعدات الموصى به

توربينات البخار
توربينات الغاز
التوربينات المائية
الضواغط الصناعية
رفوف حماية الآلات المتوافقة مع API 670
أنظمة أتمتة PlantWeb
أنظمة التحكم في العمليات Ovation
أنظمة التحكم الموزعة DeltaV

سيناريوهات التطبيقات الصناعية

الإشراف على توسع التوربين عند بدء التشغيل
مراقبة موضع جذع الصمام
حماية الخلوص بين الدوار والحافظة
التحقق من الإزاحة المحورية
تحليل اتجاه التوسع الحراري
أنظمة الصيانة التنبؤية للآلات
مراقبة التوربينات العملية المستمرة

قدرة المراقبة التشخيصية والتنبؤية

يكتشف ظروف توسع التوربين غير المتماثل
يدعم تحديد تشوه الحافظة في المراحل المبكرة
يراقب انحرافات اتجاه الإزاحة
يحسن تحليل سلامة بدء تشغيل الآلات
يدعم سير عمل تخطيط الصيانة التنبؤية
يعزز الموثوقية التشغيلية للمعدات الدوارة

المواصفات الميكانيكية والبيئية

درجة حرارة التشغيل	0 درجة مئوية إلى +65 درجة مئوية
درجة حرارة التخزين	-30 درجة مئوية إلى +85 درجة مئوية
الرطوبة	5-95% غير مكثفة
استهلاك الطاقة	حد أقصى 6 واط
الأبعاد	30 × 128.4 × 160 مم
الوزن الصافي	حوالي 320 جرام
كثافة الرف	14 وحدة لكل رف مقاس 19 بوصة

المزايا الهندسية

بنية الوحدة قابلة للتبديل السريع
الوصول إلى التكوين محمي بكلمة مرور
تقليل متطلبات مساحة الخزانة
قدرة تكامل عالية مع أنظمة AMS
تكوين إخراج مرن لأنظمة التحكم
يدعم بيئات مراقبة التوربينات عالية التوافر

معلومات الشحن والضمان

تغليف المصنع الأصلي الصناعي
تغطية ضمان لمدة 12 شهرًا
شحن سريع خلال 24-48 ساعة
يتوفر دعم التسليم في جميع أنحاء العالم
خدمات البريد السريع عبر FedEx و UPS و DHL
يشمل التغليف الوقائي للتصدير

أسئلة فنية متكررة للمحترفين

لماذا تعد مراقبة توسع الحافظة على الجانبين مهمة؟
قد يؤدي توسع التوربين غير المتساوي إلى تشوه الحافظة وزيادة خطر تلامس الدوار أثناء بدء التشغيل.
ما الميزة التي توفرها بنية التبديل السريع؟
يمكن استبدال الوحدات دون إيقاف رف حماية الآلات بالكامل.
كيف يجب على المهندسين اختيار المستشعرات الاستقرائية لهذا الجهاز؟
تحقق من التوافق مع PR 9350 أو محولات استقرائية تفاضلية مكافئة قبل التثبيت.
ما التطبيقات التي تستفيد أكثر من المخرجات المخزنة مؤقتًا؟
تستفيد المحللات عبر الإنترنت وأجهزة التشخيص المحمولة من الوصول المباشر للإشارة المخزنة مؤقتًا.
ما ممارسة التشغيل التي تحسن استقرار القياس؟
قم بمحاذاة مستشعرات الإزاحة بعناية وتحقق من حركة التوسع المتوازنة أثناء اختبار بدء التشغيل الأولي.
