A6125 بطاقة حماية نظام مراقبة حالة الماكينة CSI 6500 من إيمرسون

Manufacturer: Emerson
Product No.: A6125
Condition： متوفر بالمخزون
Product Type: وحدة ثنائية القناة
Product Origin: USA
Payment: T/T, Western Union
Weight: 320g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

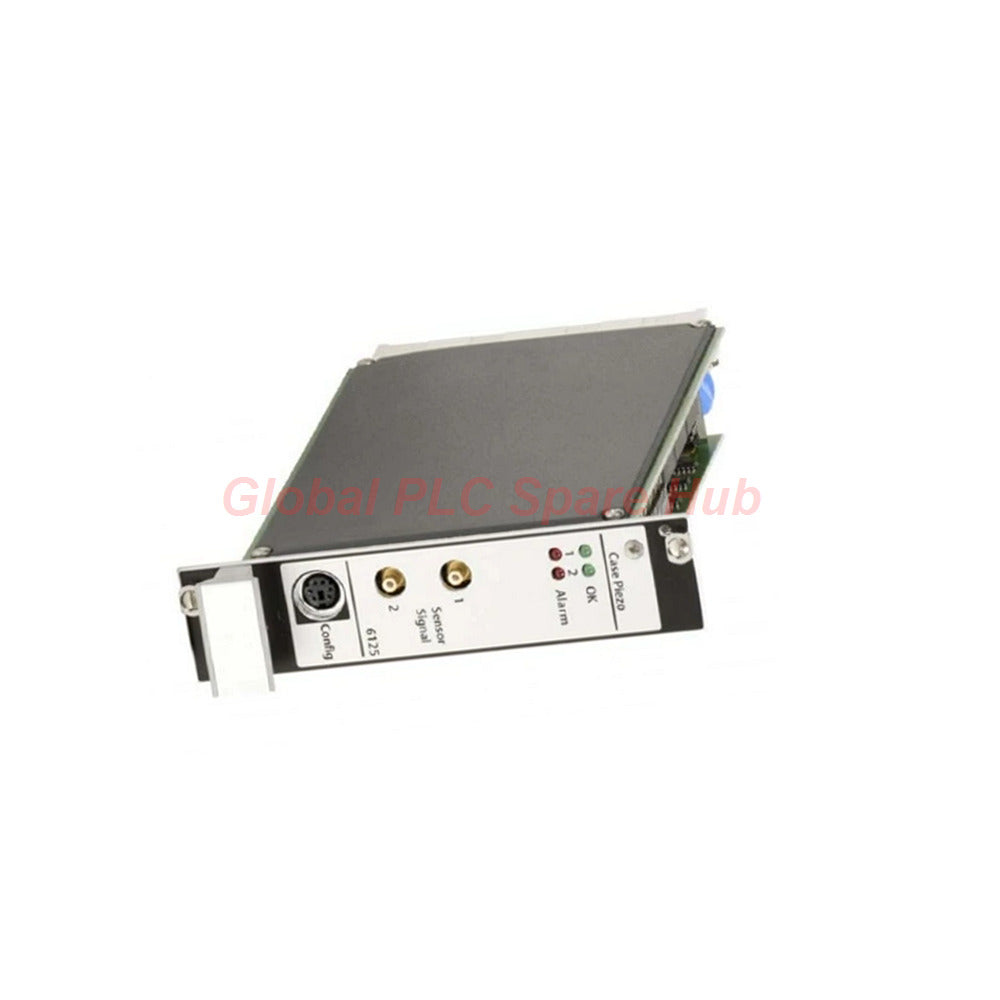

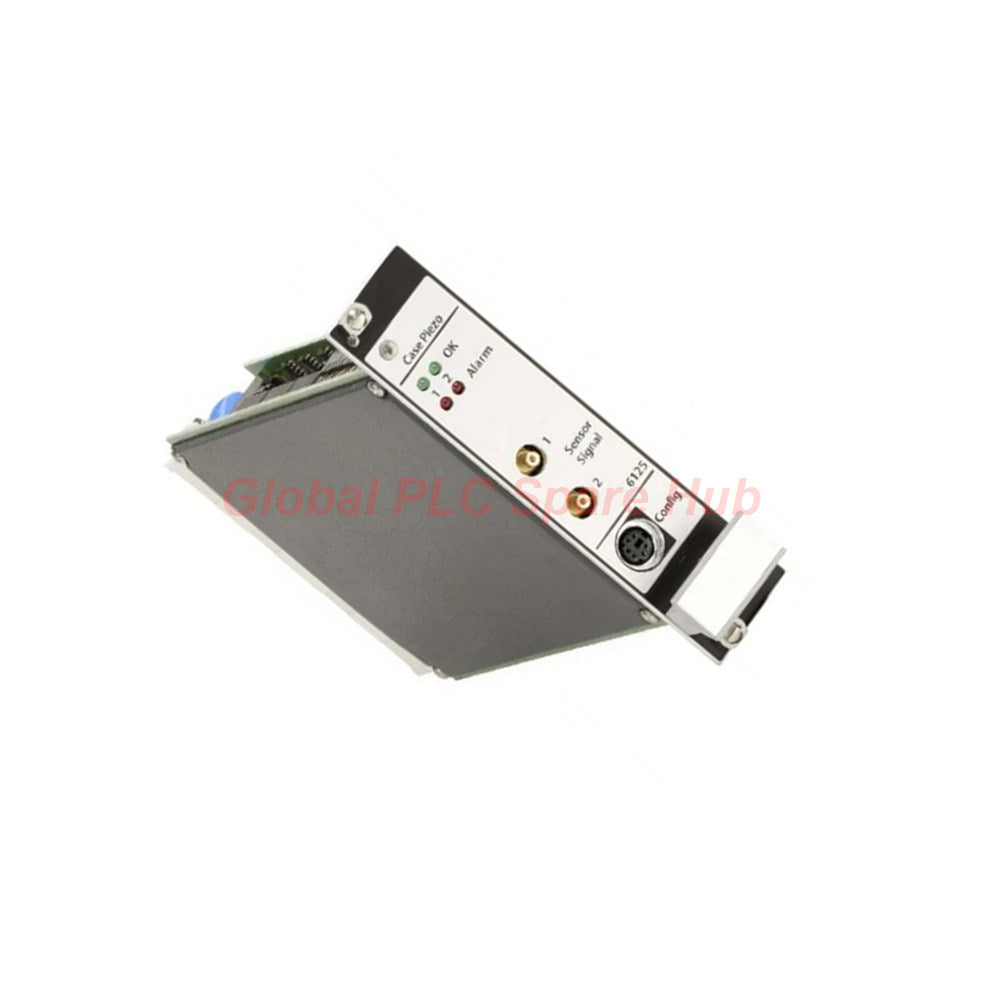

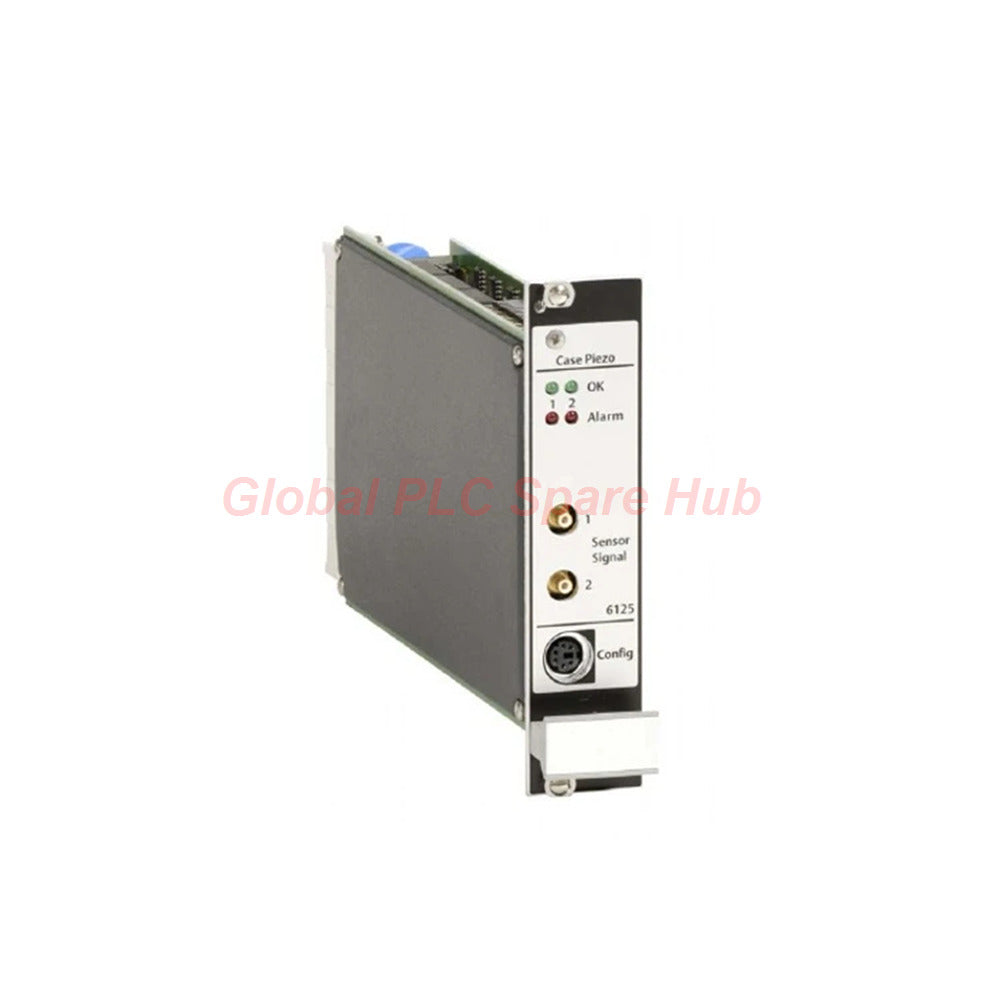

شاشة الاهتزاز الكهروضغطية A6125 Emerson CSI 6500 Case

تُعد A6125 شاشة حماية للآلات ثنائية القنوات ضمن سلسلة Emerson CSI 6500.

توفر الوحدة مراقبة اهتزاز عالية الدقة للآلات الدوارة الحيوية.

تُقلل بنية الفتحة الواحدة المدمجة 3U من متطلبات مساحة الخزانة بشكل كبير.

تدعم الشاشة أنظمة حماية الآلات المتوافقة مع معيار API 670.

تعمل البنية القابلة للتبديل السريع على تحسين مرونة الصيانة أثناء التشغيل.

يعمل النظام مع مقاييس التسارع الكهروضغطية ومستشعرات السرعة.

تتكامل A6125 مباشرة في البنى التحتية للصيانة التنبؤية وحماية العمليات.

بنية حماية الآلة

طبقة المراقبة	قناتان اهتزازيتان مستقلتان مزدوجتان
توافق المستشعرات	مقاييس التسارع الكهروضغطية ومقاييس السرعة
منطق الحماية	تشخيصات حالة التنبيه، الخطر، والجاهزية (OK)
منصة التكامل	أنظمة صحة الآلات CSI 6500
قدرة الاتصال	دعم بيانات تحليل ModBus TCP/IP
وظيفة الصيانة	استبدال الوحدة القابلة للتبديل السريع

المواصفات الهندسية الأساسية

العلامة التجارية: Emerson
السلسلة: CSI 6500
الموديل: A6125
نوع الوحدة: شاشة اهتزاز ثنائية القنوات
طريقة المراقبة: تحليل الاهتزاز الكهروضغطية للحالة
متطلبات الفتحة: فتحة واحدة
سعة الرف: 14 وحدة لكل رف مقاس 19 بوصة
قنوات الإدخال: مدخلان تفاضليان مستقلان
المستشعرات المدعومة: مقاييس التسارع ومقاييس السرعة
مقاومة الإدخال: أكبر من 100 كيلو أوم
نطاق جهد الإدخال: -5 إلى +15 فولت تيار مستمر
نطاق التردد لمقياس التسارع (عالي): 30 هرتز إلى 8 كيلو هرتز
نطاق التردد لمقياس التسارع (متوسط): 10 هرتز إلى 2 كيلو هرتز
نطاق التردد لمقياس التسارع (منخفض): 6 هرتز إلى 1 كيلو هرتز
نطاق التردد لمقياس السرعة (عالي): 10 هرتز إلى 2 كيلو هرتز
نطاق التردد لمقياس السرعة (متوسط): 6 هرتز إلى 1.5 كيلو هرتز
نطاق التردد لمقياس السرعة (منخفض): 2 هرتز إلى 250 هرتز
إمداد المستشعر: تيار ثابت 2-8 مللي أمبير، 30 فولت تيار مستمر
خرج التيار: خرج تناسبي 0/4-20 مللي أمبير
خرج الجهد: خرج تناسبي 0-10 فولت تيار مستمر
الخرج المخزن مؤقتًا: يتوفر خرجا مخزنين مؤقتًا أمامي وخلفي
قدرة التحليل: أوضاع RMS ومن الصفر إلى الذروة
منطق الإنذار: تنبيه وخطر قابل للتكوين
تأخير الإنذار: 0-5 ثوانٍ قابل للتكوين
استهلاك الطاقة: 6 واط كحد أقصى
درجة حرارة التشغيل: 0 درجة مئوية إلى 65 درجة مئوية
درجة حرارة التخزين: -30 درجة مئوية إلى +85 درجة مئوية
نطاق الرطوبة: 5-95% غير مكثفة
تصنيف الحماية: اللوحة الأمامية IP21
وزن الوحدة: حوالي 320 جرامًا

وظائف التشخيص المتقدمة

تحليل التوافقيات ½x و1–10x
إمكانية مراقبة زاوية الطور
كشف الدائرة المفتوحة للمستشعر
إشراف على سلامة الكابلات
مراقبة درجة الحرارة الداخلية
تشخيصات مراقبة النظام (watchdog)
إشراف على إمداد الطاقة
دعم تجاوز التعثر القائم على المرحل
وظيفة ضرب الحد الأقصى عن بعد

رؤى Global PLC Spare HUB

توفر A6125 تغطية قوية لحماية الاهتزاز للآلات الدوارة عالية القيمة.

تعمل بنية القناتين المزدوجة على تحسين كثافة المراقبة داخل خزائن التحكم المدمجة.

يدعم استجابتها الترددية الواسعة تشخيصات الآلات عالية السرعة ومنخفضة السرعة.

تؤدي الوحدة أداءً جيدًا بشكل خاص في بيئات الصيانة التنبؤية.

غالبًا ما ينشر مهندسو المصانع هذه الشاشة أثناء تحديثات التحديث من الأنظمة الزلزالية القديمة.

تشمل المعدات المتوافقة الموصى بها ما يلي:

التوربينات البخارية
التوربينات الغازية
التوربينات المائية
ضواغط الطرد المركزي
صناديق التروس الصناعية
المضخات الكبيرة
آلات محمل العناصر الدوارة
محركات العمليات الهامة

سيناريوهات التطبيق الصناعي

مرافق توليد الطاقة
مصانع البتروكيماويات
وحدات معالجة التكرير
محطات ضغط خطوط الأنابيب
أنظمة اهتزاز الطاقة النووية
الأصول الدوارة الصناعية الثقيلة
تصنيع العمليات المستمرة

أوضاع تحليل الإشارة

نوع المستشعر	قدرة القياس
مقياس التسارع	تسارع وسرعة RMS أو من الصفر إلى الذروة
مقياس السرعة	مراقبة السرعة والإزاحة
التحليل الديناميكي	تحليل زاوية الطور والتوافقيات
منطق الحماية	إشراف التنبيه، الخطر، والجاهزية (OK)

توصيات التركيب والهندسة

تركيب الوحدة داخل رفوف حماية الآلات مؤرضة بشكل صحيح.
استخدام كابلات مستشعرات الاهتزاز المحمية للحصول على أفضل مناعة للضوضاء.
التحقق من حساسية المستشعر أثناء التشغيل.
تكوين تباطؤ الإنذار وفقًا لخصائص بدء تشغيل الآلات.
فصل مسارات توصيل الطاقة والإشارة.
إجراء تحقق دوري من الخرج المخزن مؤقتًا.

الملف الميكانيكي والبيئي

تنسيق بطاقة DIN 41494 EURO
العرض: 30 ملم
الارتفاع: 128.4 ملم
الطول: 160 ملم
مقاومة الصدمات المتوافقة مع IEC 68-2 الجزء 29
مقاومة التوافق الكهرومغناطيسي المتوافقة مع EN50081-1 / EN50082-2
مقاومة الاهتزاز المتوافقة مع IEC 68-2 الجزء 6

دعم الشحن والتعبئة والتغليف

تعبئة صناعية قياسية المصنع
مواد تعبئة واقية مضادة للكهرباء الساكنة
خدمة توصيل FedEx السريع الدولية
دعم لوجستيات UPS العالمية
شحن صناعي سريع DHL
إجراءات التعامل الاحترافي مع التصدير

الضمان والتزام الخدمة

دعم ضمان لمدة 12 شهرًا
المساعدة الفنية متاحة بعد التسليم
فحص جودة ما قبل الشحن تم إجراؤه
دعم ما بعد البيع للأتمتة الصناعية متاح

أسئلة متكررة احترافية

لماذا يختار المهندسون المراقبة الكهروضغطية بدلاً من الأنظمة الزلزالية التقليدية؟

توفر المستشعرات الكهروضغطية استجابة ترددية أوسع وموثوقية محسنة على المدى الطويل.

فهي تدعم استراتيجيات الصيانة التنبؤية الحديثة بشكل أكثر فعالية.

كيف تعمل ميزة التبديل السريع على تحسين عمليات الصيانة؟

يمكن للفنيين استبدال الوحدات دون إيقاف تشغيل رف المراقبة بالكامل.

يقلل هذا من مخاطر انقطاع العملية بشكل كبير.

ما هي الآلات التي تستفيد أكثر من المراقبة ثنائية القنوات؟

تحتاج الآلات ذات مواقع التحمل المتعددة إلى تحليل اهتزاز متزامن.

تعمل القناتان المزدوجتان على تحسين تغطية التشخيص واتساق الاتجاه.

ما هو نوع الخرج الذي يجب أن يستخدمه المهندسون لتكامل نظام التحكم الموزع (DCS)؟

تستخدم معظم أنظمة العمليات مخرجات 4-20 مللي أمبير للاتجاه المستمر للاهتزاز.

تدعم المخرجات المخزنة مؤقتًا أدوات تحليل شكل الموجة المتقدمة.

ما هو خطأ التكوين الذي يظهر غالبًا أثناء التشغيل؟

يؤدي اختيار تردد المرشح غير الصحيح عادةً إلى تفسير اهتزاز غير مستقر.

يجب دائمًا مطابقة إعدادات المرشح مع نطاقات سرعة تشغيل الآلة.
