991-06-70-02-05 جهاز إرسال الدفع من سلسلة Bently Nevada 991 – 7 م 4–20 مللي أمبير

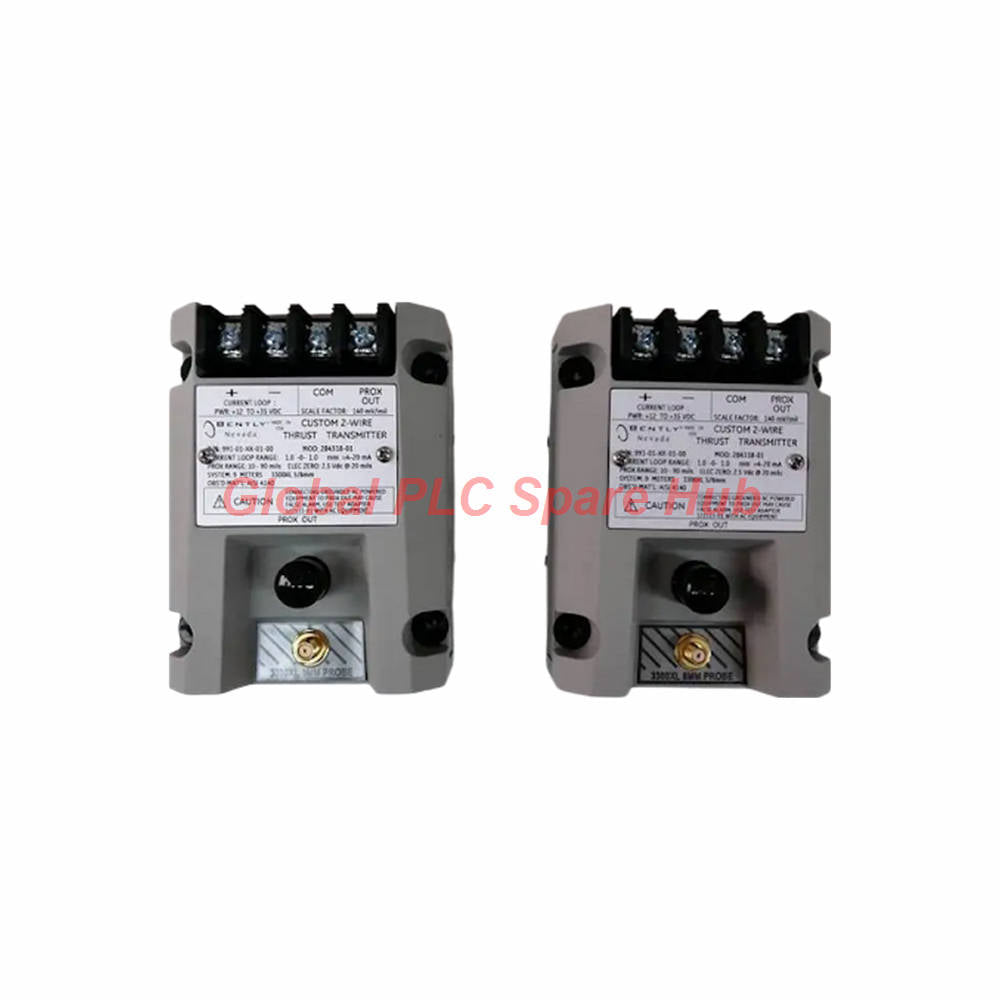

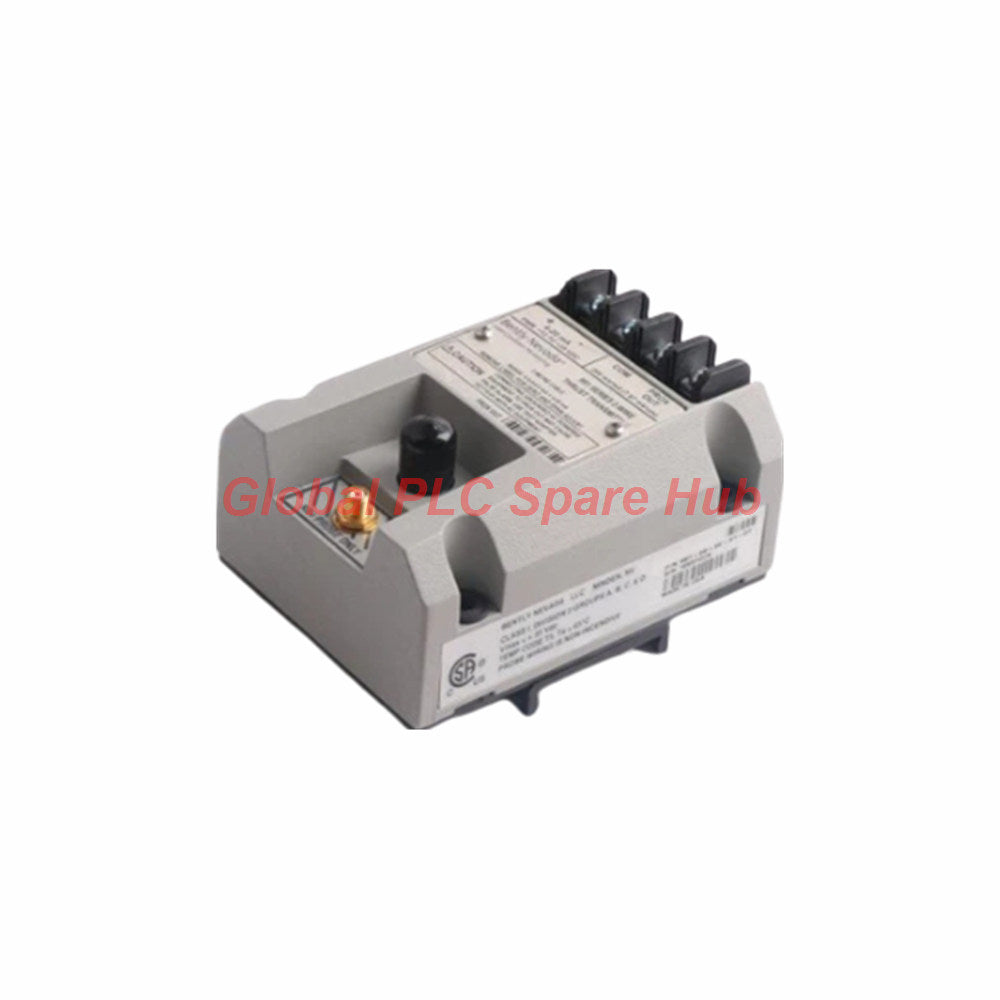

جهاز إرسال الدفع Bently Nevada 991-06-70-02-05

يُعد Bently Nevada 991-06-70-02-05 جهاز إرسال دفع من السلسلة 991، مصمم لمراقبة الإزاحة المحورية. ويقبل مسبار تقارب وكابل تمديد متوافقين من طراز 3300 NSv، ويحول القياس إلى إشارة تيار مستمر 4–20 mA بسلكين، لتناسب أنظمة التحكم المنطقية القابلة للبرمجة (PLC) وأنظمة التحكم الموزعة (DCS) وأنظمة مراقبة الآلات المتوافقة.

بفضل طول النظام البالغ 7.0 م (23.0 قدم) ونطاق قياس كامل قدره ±0.6 مم، يدعم جهاز الإرسال هذا المراقبة المستمرة للموضع المحوري للعمود في التوربينات والضواغط والمضخات وغيرها من الآلات الدوارة. ويُعد التوافق الصحيح لنظام المسبار وحساب طاقة الحلقة وتدرج الإشارة أمراً ضرورياً لضمان قياس موثوق.

مواصفات المنتج

تفصيل التكوين

يحدد رقم الطراز سلسلة جهاز الإرسال وخيارات الطلب المحددة له.

991 - 06 - 70 - 02 - 05

• 991 — جهاز إرسال دفع من السلسلة 991.
• 06 — خيار النطاق الكامل: 0.6–0–0.6 مم.
• 70 — طول النظام: 7.0 م (23.0 قدم).
• 02 — تحدد معلومات الطلب براغي الحاجز كخيار للتركيب.
• 05 — خيار اعتماد الوكالة المدرج كـ CSA Division 2، وATEX Zone 0، وATEX Zone 2، واعتماد ABS البحري.

ملاحظة التكوين: تسرد المعلومات المقدمة أيضاً التركيب على سكة DIN. ونظراً لأن هذا يختلف عن خيار التركيب المذكور ببراغي الحاجز، تحقق من رمز الطراز الدقيق ووثائق الشركة المصنّعة قبل الطلب أو التركيب. وأكد المستندات الخاصة بالشهادات المناسبة للتكوين الدقيق، لا سيما لتطبيقات المناطق الخطرة.

الميزات الرئيسية والفوائد الهندسية

• إخراج حلقة تيار 4–20 mA: يحول إشارة مسبار التقارب المتوافق إلى إشارة تماثلية قياسية لتناسب مداخل أنظمة التحكم المنطقية القابلة للبرمجة (PLC) وأنظمة التحكم الموزعة (DCS) ومراقبة الآلات.
• نطاق قياس ±0.6 مم: يدعم مراقبة الإزاحة المحورية حول مرجع صفر محدد. ويُعد التحديد الميكانيكي الصحيح أمراً ضرورياً للحفاظ على هامش القياس المطلوب.
• تعديلات خارجية للصفر والنطاق: تسمح بمعايرة مرجع القياس ونطاق الإخراج أثناء التشغيل التجريبي والصيانة.
• استجابة إشارة Not OK: تنخفض الإخراج المحددة إلى أقل من 3.6 mA خلال 100 µs بعد حدوث حالة Not OK، وتعود إلى طبيعتها خلال 0.1 ثانية بعد زوال الحالة.
• نطاق واسع لجهد الإمداد بالتيار المستمر: يتطلب من +12 إلى +35 V تيار مستمر عند أطراف جهاز الإرسال. ويجب التحقق من الجهد المتاح تحت حمل الحلقة الفعلي.
• نطاق درجات حرارة صناعي: تدعم حدود التشغيل من −35°C إلى +85°C التركيب في بيئات الآلات الصعبة ضمن الحدود المحددة.

المعدات والتطبيقات المتوافقة

• توربينات البخار والغاز: تتبع الإزاحة المحورية للعمود ومراقبة حالة الآلات.
• الضواغط الصناعية: مراقبة الحركة المحورية حيثما يتطلبه تصميم الآلة.
• المضخات الصناعية: مراقبة الإزاحة للمعدات التي تتطلب قياساً محدداً للموضع المحوري.
• علب التروس والآلات الدوارة: مراقبة التغيرات في الموضع المحوري عندما يكون نظام المسبار ونطاق القياس المختارين مناسبين.
• أنظمة PLC وDCS: دمج الإشارات التماثلية مع قنوات إدخال 4–20 mA المتوافقة.
• أنظمة مراقبة الآلات: تتبع مستمر للإشارات والتحقيق في قراءات الإزاحة غير الطبيعية.

تحذير التوافق: هذا جهاز الإرسال مخصص لمسبار تقارب وكابل تمديد متوافقين من طراز 3300 NSv. لا تستبدله بعائلة مسبار أخرى بناءً فقط على مظهر الموصل أو توفر واجهة 4–20 mA.

القدرات التشخيصية واستكشاف الأخطاء وإصلاحها

يحول جهاز الإرسال قياسات الإزاحة المحورية إلى إشارة حلقة تيار. ويمكن لإخراجه أن يساعد مهندسي الصيانة على تحديد القراءات غير الطبيعية، لكن إشارة التيار المنخفضة لا تشير بالضرورة إلى فشل داخلي في جهاز الإرسال.

إرشادات التركيب والتشغيل التجريبي

1. تحقق من طاقة ومقاومة الحلقة. قس جهد التيار المستمر عند أطراف جهاز الإرسال تحت الحمل. وتأكد من بقاء جهد الإمداد المتاح وإجمالي مقاومة الحلقة ضمن الحدود المحددة.
2. تأكد من نظام المسبار الكامل. افحص أرقام قطع مسبار التقارب وكابل التمديد، وإجمالي طول النظام، وترتيب التركيب، والخلوص الميكانيكي قبل التشغيل التجريبي.
3. تحقق من صحة التدرج ومعالجة الأخطاء. أكد نطاق 4–20 mA الهندسي، ومرجع الصفر، وعتبات الإنذار، واستجابة النظام المستقبل لإشارة Not OK. أجرِ محاكاة الخطأ فقط بموجب إجراء صيانة معتمد.

مراجعة Global PLC Spare HUB

يُعد Bently Nevada 991-06-70-02-05 خياراً متخصصاً لتطبيقات الآلات التي تتطلب إشارة إزاحة محورية 4–20 mA. ويعتمد ملاءمته على طول النظام المحدد البالغ 7.0 م، ونطاق القياس ±0.6 مم، ونظام المسبار المتوافق 3300 NSv، ومتطلبات الجهاز المستقبل.

قبل شراء بديل، تحقق من رقم القطعة الكامل، وترتيب التركيب، ومتطلبات الحلقة الكهربائية، والاعتمادات المعمول بها. تساعد هذه الفحوصات في تقليل تأخيرات التشغيل التجريبي ومنع عدم التوافق بين جهاز الإرسال ونظام المسبار ومعدات التحكم.

رؤية Global PLC Spare HUB

نصيحة ميدانية: إذا أنتج جهاز الإرسال البديل تياراً معقولاً ولكن نظام DCS يعرض إزاحة محورية غير صحيحة، افحص تدرج قناة الاستقبال ومرجع الصفر قبل استبدال المزيد من الأجهزة. يمكن أن يؤدي عدم التطابق بين نطاق جهاز الإرسال والنطاق الهندسي المكوّن إلى قراءات مضللة حتى عندما تكون حلقة التيار تعمل بشكل صحيح.

بالنسبة للأعطال المتقطعة أو منخفضة التيار، سجّل جهد أطراف جهاز الإرسال، وتيار الحلقة، وحالة قناة الاستقبال، وأرقام قطع نظام المسبار. يساعد مقارنة هذه القراءات في التمييز بين عطل في الأسلاك، ومشكلة في نظام المسبار، وخطأ في التكوين، واحتمال فشل جهاز الإرسال.

الضمان والشحن

• الضمان: 12 شهراً.
• الشحن: خيارات DHL وFedEx وUPS متاحة.
• التحقق من الطلب: أكد رمز الطراز الكامل، وترتيب التركيب، وطول النظام، ونطاق القياس، والاعتمادات المطلوبة.
• الدعم الفني: قدم رقم القطعة الحالي وتفاصيل التطبيق للمساعدة في التحقق من توافق البديل.

الأسئلة الشائعة

س1. ماذا يجب أن أفحص إذا تغيرت قراءة الإزاحة المحورية بشكل كبير أثناء بدء التشغيل؟

قارن اتجاه جهاز الإرسال مع قياسات الآلات الأخرى المتاحة وسلوك بدء التشغيل المتوقع للآلة. افحص الخلوص الميكانيكي، وتركيب المسبار، ومسارات الكابلات، والتداخل الكهربائي. لا تفترض أن التغير المرتبط ببدء التشغيل هو عطل في جهاز الإرسال حتى يتم تقييم حركة العمود الفعلية وسلامة الإشارة.

س2. كيف يجب أن أختار بديلاً إذا كان جهاز الإرسال الحالي يستخدم نطاق قياس مختلفاً؟

أكد الحركة المحورية المسموح بها من الشركة المصنّعة للآلة، وهامش القياس المطلوب، ونظام المسبار، ومقياس الهندسة للجهاز المستقبل. قد يتطلب البديل ذو النطاق المختلف مراجعة التدرج وإعدادات الإنذار. احصل على موافقة هندسية قبل تغيير تكوين القياس المتعلق بالسلامة أو الحماية.

س3. هل يمكن توصيل جهاز الإرسال هذا مباشرة بكل مدخل تماثلي 4–20 mA؟

لا. تحقق مما إذا كان المدخل المستقبل مناسباً لحلقة بسلكين، وحمل الإدخال، وقطبية الأسلاك، وجهد الحلقة المتاح. يجب أن يظل إجمالي مقاومة الكابل وقناة الإدخال وأي أجهزة متصلة على التوالي ضمن الحد المحدد لجهاز الإرسال.

س4. ما المعلومات التي تساعد في تحديد سبب إشارة التيار المنخفضة المتقطعة؟

سجّل تيار الحلقة، وجهد أطراف جهاز الإرسال، وحالة إدخال وحدة التحكم، وتوقيت العطل. افحص الموصلات واستمرارية الكابل، وتحقق مما إذا كان جهاز الإرسال يبلغ عن حالة Not OK. يمكن أن يساعد ربط هذه الملاحظات بظروف تشغيل الآلة في عزل العطل بشكل أكثر كفاءة.

س5. ما الذي يجب التحقق منه قبل تركيب جهاز الإرسال هذا في منطقة خطرة؟

افحص الطراز الدقيق واللاحقة مقابل مستندات شهادات الشركة المصنّعة، وتصنيف الموقع للمناطق الخطرة، وتصميم التركيب المعتمد. أكد أي أجهزة مرتبطة مطلوبة، وطريقة الأسلاك، واعتمادات المعدات. لا تعتمد فقط على وصف عام للمنتج لتحديد ملاءمته لموقع خطير محدد.
