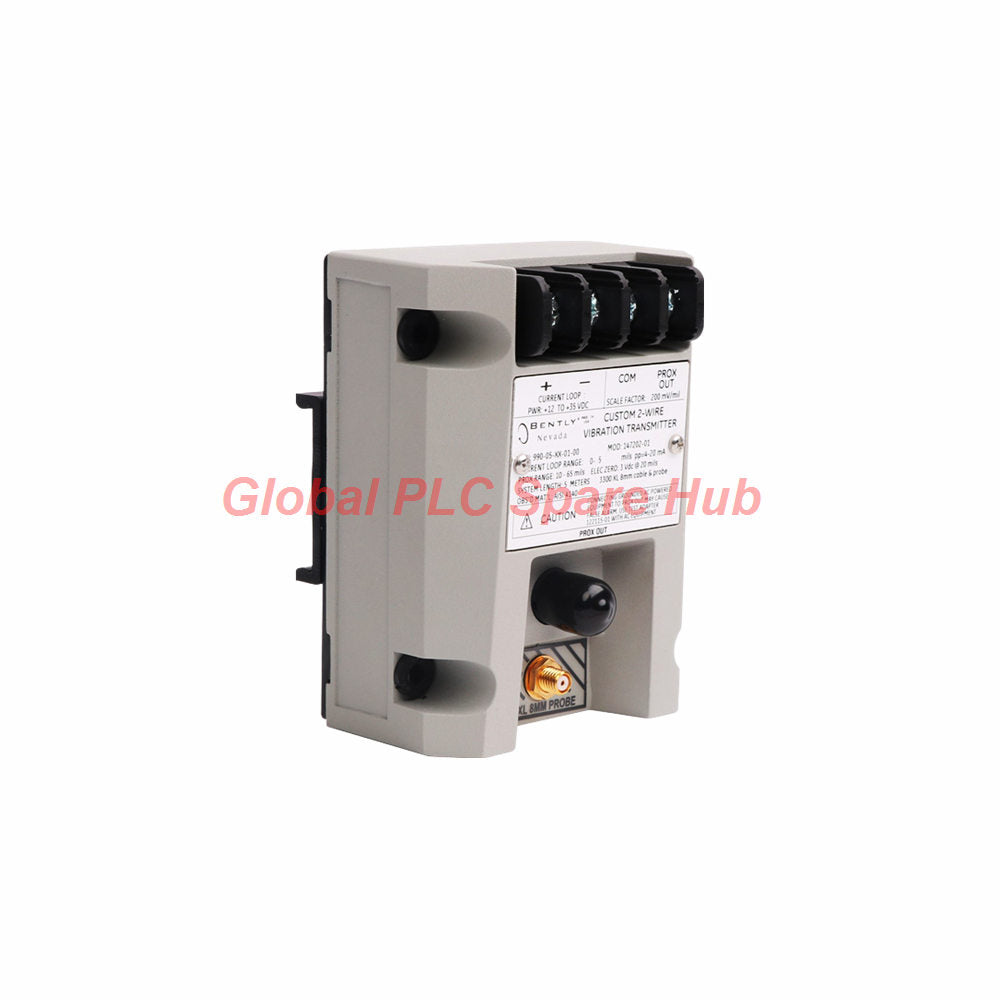

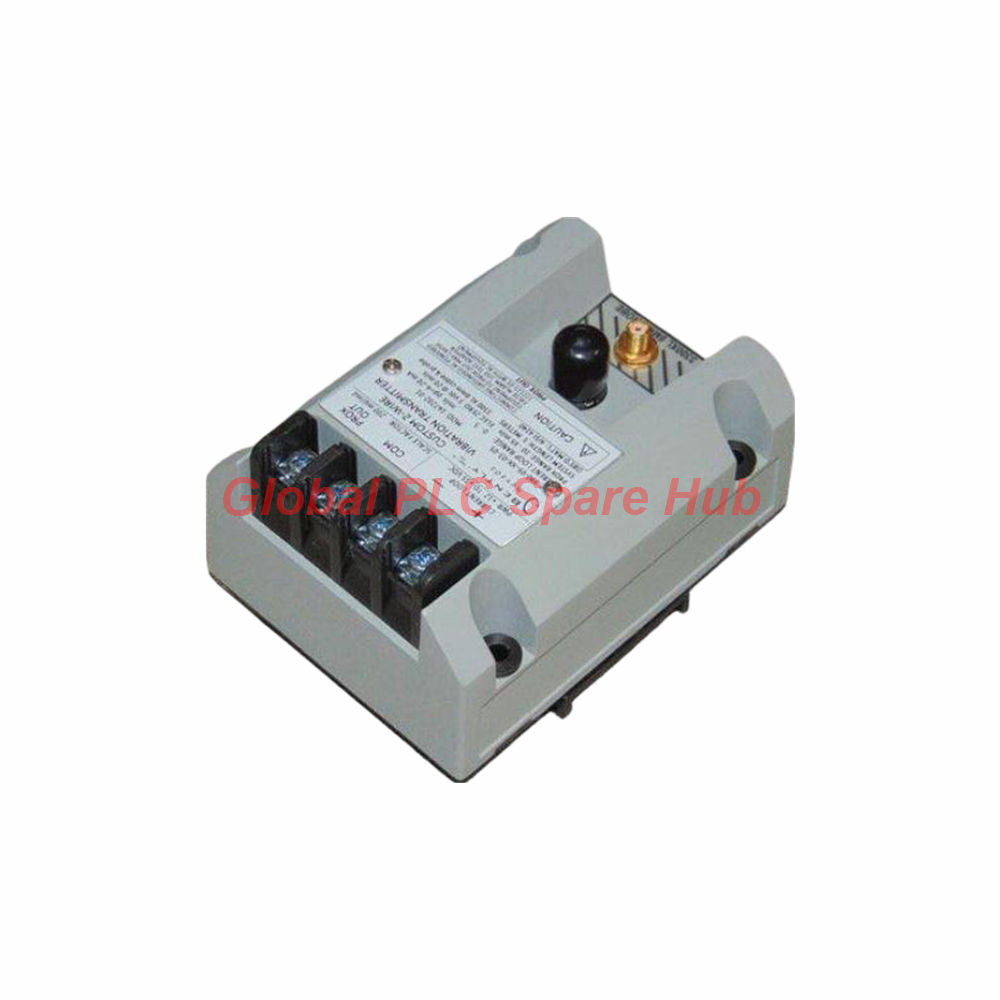

990-08-50-02-CN جهاز إرسال الاهتزاز بينتلي نيفادا نطاق 0-8 ميلز

نظرة عامة على مركز قطع غيار PLC العالمي

غالبًا ما يوازن مهندسو الأجهزة الذين ينشرون حلقات حماية الآلات بين قيود مقاومة الحلقة وتشغيل الكابلات الطويلة. يدمج جهاز الإرسال 990-08-50-02-CN معالجة الإشارة محليًا في الزلاقات، ويحول فجوات مسبار التقارب مباشرة إلى حلقة تيار 4-20 مللي أمبير. على سبيل المثال، في الضواغط الطاردة المركزية البعيدة، يقلل تركيب هذه الوحدة على أقواس الحاجز بالقرب من الغلاف من التقاط الضوضاء عالية التردد قبل أن تنتقل الإشارات إلى غرفة التحكم المركزية.

نظرة عامة على المنتج والمواصفات الفنية

• العلامة التجارية: Bently Nevada
• الموديل: 990-08-50-02-CN
• السلسلة: سلسلة 990 Vibration Transmitter
• معلمات الإدخال: تقبل مسبار تقارب 3300 NSv واحد غير متصل وكابل تمديد مطابق
• متطلبات الطاقة: +12 إلى +35 فولت تيار مستمر عند طرف جهاز الإرسال؛ 28 فولت للمواقع الخطرة
• إخراج الإشارة: 4 إلى 20 مللي أمبير تيار مستمر عبر نطاق واسع محدد في تكوين سلكين
• دقة الحلقة: ضمن ±1.5% عبر النطاق الكامل المقاس عبر مقاومة حلقة 250 أوم
• استجابة التردد: 5 هرتز إلى 6,000 هرتز (+0, -3 ديسيبل)
• حدود الحلقة: أقصى مقاومة للحلقة 1,000 أوم عند 35 فولت تيار مستمر؛ تحديد التيار النموذجي 23 مللي أمبير
• معالجة الأعطال: ينخفض إلى أقل من 3.6 مللي أمبير في غضون 100 ميكروثانية أثناء حالة "غير موافق"

تفصيل التكوين

• خيار 08: نطاق كامل من 0 إلى 8 ميل ذروة-إلى-ذروة (0 إلى 200 ميكرومتر ذروة-إلى-ذروة)
• خيار 50: تكوين طول النظام 5.0 أمتار (16.4 قدمًا)

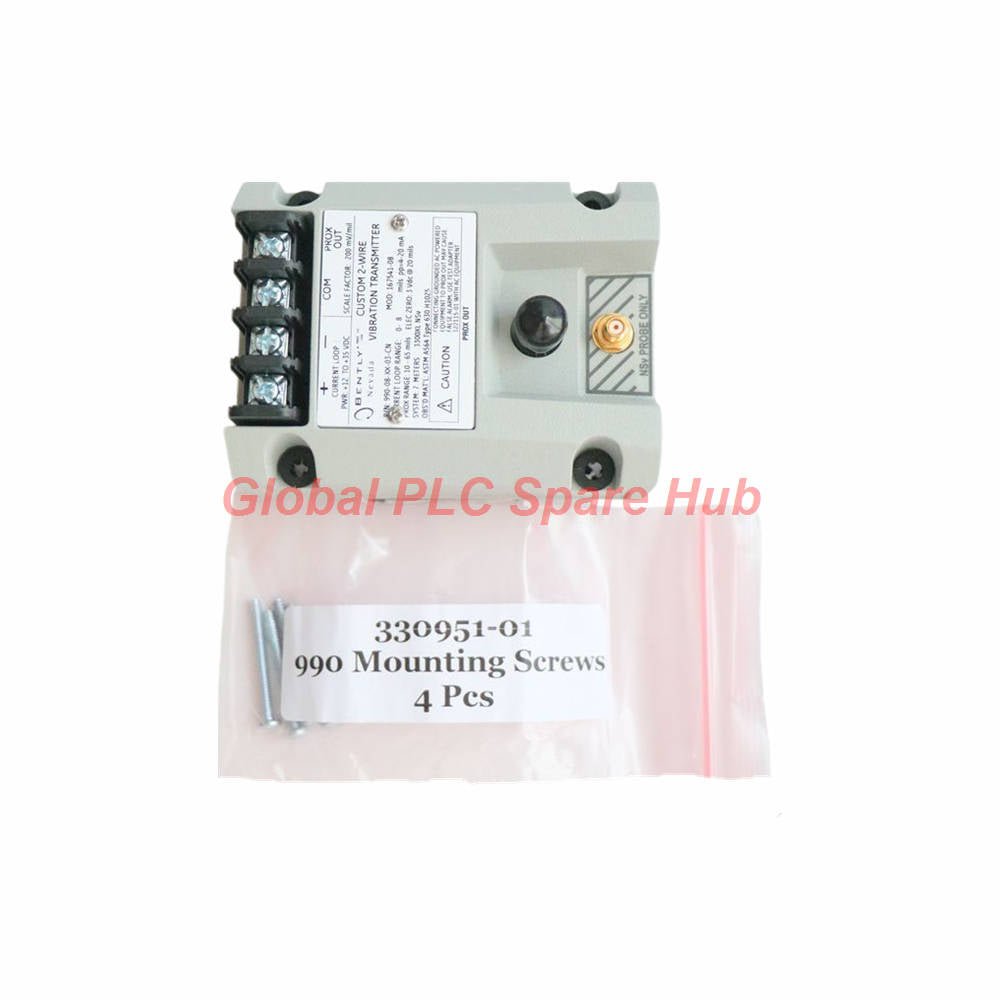

• خيار 02: تكوين تثبيت براغي الحاجز
• خيار CN: الموافقات الخاصة بالوكالات حسب البلد

دليل المقارنة والاختيار

يجب على المهندسين الذين يطابقون أجهزة المراقبة البديلة تقييم نطاقات القياس مقابل عتبات إزاحة العمود. راجع رقم الجزء البديل أدناه لنطاقات قياس مختلفة:

• 990-05-70-02-00: يتميز بنطاق من 0 إلى 5 ميل بطول نظام 7.0 أمتار، ومناسب لتحمل الخلوص الأكثر إحكامًا.
• 990-08-50-02-CN: يتميز بنطاق من 0 إلى 8 ميل بطول نظام 5.0 أمتار، وهو مُحسَّن لحدود إزاحة الآلات الصناعية القياسية.

التطبيقات النموذجية وقدرات التشخيص

• التطبيقات: توربينات بخارية، توربينات مائية، مضخات معززة لخطوط الأنابيب، وعلب تروس صناعية.
• التشخيصات: يكتشف تشوهات اهتزاز العمود الشعاعي، وفقدان خلوص المحامل الانزلاقية، وعدم التوازن، واختلال المحاذاة المبكر للعمود قبل حدوث الفشل الكارثي.

الضمان والخدمات اللوجستية

• تغطية الضمان: مدعومة بضمان تشغيلي كامل لمدة 12 شهرًا من تاريخ الفاتورة.
• شركاء التنفيذ: يتم التعامل مع الإرسال السريع بشكل آمن عبر FedEx وUPS وDHL.
• الجدول الزمني للإرسال: شحن عالمي مضمون في غضون 24 إلى 48 ساعة من تأكيد الطلب.

الأسئلة المتداولة

ما هي خطوة الصيانة المحددة التي تمنع انحراف المعايرة في وحدة 990-08-50-02-CN؟

يجب على الفنيين التحقق بشكل دوري من إعدادات مقياس الجهد الصفري والمدى باستخدام مولد إشارة دقيق متصل بأطراف الإدخال التجريبية أثناء مراقبة تيار الحلقة 4-20 مللي أمبير.

لماذا ينخفض خرج 990-08-50-02-CN إلى أقل من 3.6 مللي أمبير أثناء التشغيل؟

يشير هذا الانخفاض إلى حالة "غير موافق" يتم تشغيلها بواسطة مسبار مفصول، أو كابل مقطوع، أو فجوة مسبار خارج نطاق التشغيل المطلوب من 0.5 إلى 1.75 ملم.

كيف يؤثر اختيار طول النظام على تثبيت 990-08-50-02-CN؟

يملي خيار طول النظام البالغ 5.0 أمتار الطول الكهربائي المجمع للمسبار وكابل التمديد، والذي يجب أن يتطابق مع معايرة جهاز الإرسال للحفاظ على خطية عامل القياس.

هل يمكن لجهاز الإرسال 990-08-50-02-CN تشغيل حلقات كابلات غرفة التحكم الطويلة؟

نعم، بشرط ألا تتجاوز مقاومة الحلقة الكلية 1,000 أوم عند مستوى جهد إمداد +35 فولت تيار مستمر.

ما هي معايير الاختيار الأكثر أهمية عند استبدال جهاز إرسال قديم بجهاز 990-08-50-02-CN؟

تحقق من أن رمز خيار النطاق الكامل يتطابق مع حدود اهتزاز جهازك وتأكد من أن نمط التثبيت الميكانيكي للحاجز يتوافق مع تصميم صندوق التوصيل الحالي لديك.
