990-05-70-02-05 جهاز مراقبة الاهتزاز 4–20 مللي أمبير من سلسلة 990 من Bently Nevada
Manufacturer: Bently Nevada
Product No.: 990-05-70-02-05
Condition： متوفر بالمخزون
Product Type: جهاز إرسال الاهتزاز
Product Origin: USA
Payment: T/T, Western Union
Weight: 430g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون

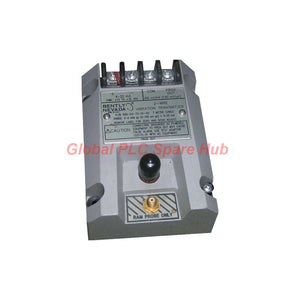

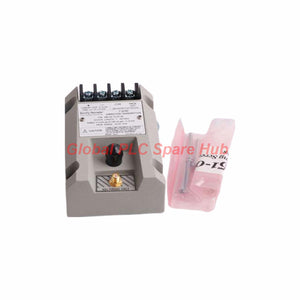

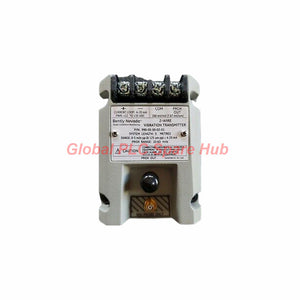

Bently Nevada 990-05-70-02-05 | جهاز إرسال الاهتزاز 990
يُعد Bently Nevada 990-05-70-02-05 جهاز إرسال اهتزاز بسلكين لمراقبة الآلات. ويستقبل مسبارًا تقاربيًا غير تلامسيًا واحدًا متوافقًا من طراز 3300 NSv وكابل تمديد. يحوّل جهاز الإرسال مدخلات المسبار المتعلقة بالاهتزاز إلى إشارة 4–20 مللي أمبير لأنظمة التحكم والمراقبة المتوافقة.
توفر هذه الوحدة المهيأة نطاقًا كاملًا يتراوح من 0 إلى 5 ميل من القمة إلى القمة، وخيارًا بطول نظام 7.0 م، وتركيبًا بمسامير الحائط الفاصل، واعتمادات محددة للمناطق الخطرة والبيئات البحرية. تأكد من مطابقة التكوين الكامل للوحة بيانات المعدات ومتطلبات المشروع قبل الطلب.
تفصيل التكوين | قراءة اللاحقة
| اللاحقة | الخيار | معنى التكوين |
|---|---|---|
| 05 | النطاق الكامل | 0–5 ميل من القمة إلى القمة (0–125 ميكرومتر من القمة إلى القمة) |
| 70 | طول النظام | 7.0 م (23.0 قدم) |
| 02 | التركيب | مسامير الحائط الفاصل |
| 05 | اعتمادات الوكالات | اعتمادات CSA للقسم 2، وATEX للمنطقة 0، وATEX للمنطقة 2، واعتماد ABS للبيئات البحرية، حسب المواصفات |
رمز الطراز: 990 – 05 – 70 – 02 – 05
بلد المنشأ حسب المورد: صُنع في الولايات المتحدة الأمريكية
معايير التشغيل
| المعيار | المواصفات |
|---|---|
| الشركة المصنّعة | Bently Nevada |
| عائلة المنتج | جهاز إرسال الاهتزاز 990 |
| الطراز | 990-05-70-02-05 |
| مدخل المسبار | مسبار تقاربي غير تلامسي واحد من طراز 3300 NSv وكابل تمديد |
| النطاق الكامل | 0–5 ميل من القمة إلى القمة (0–125 ميكرومتر من القمة إلى القمة) |
| المخرج | 4–20 مللي أمبير تيار مستمر، تكوين بسلكين |
| دقة الحلقة | ±1.5% عبر النطاق الكامل المحدد، وتخضع لظروف الاختبار المذكورة وعامل مقياس التدرج |
| جهد الإمداد | +12 إلى +35 فولت تيار مستمر عند أطراف جهاز الإرسال |
| الحد الأقصى لمقاومة الحلقة | 1,000 أوم، بما في ذلك الكابل، عند 35 فولت تيار مستمر |
| تحديد التيار النموذجي | 23 مللي أمبير |
| الاستجابة الترددية | من 5 هرتز إلى 6,000 هرتز، +0/−3 ديسيبل حسب التوريد |
| فجوة المسبار | 0.5–1.75 مم (20–55 ميل) من الهدف للحصول على النطاق الكامل |
| الحد الأدنى لحجم الهدف | قطر 9.5 مم (0.375 بوصة) |
| الصفر والنطاق | ضبط خارجي غير متداخل |
| إلغاء إشارة NOT OK | ينخفض المخرج إلى أقل من 3.6 مللي أمبير خلال 100 ميكروثانية بعد حالة NOT OK؛ ويستغرق التعافي عادةً 2–3 ثوانٍ بعد زوال الحالة |
| أقصى مسافة كابل لمخرج مستشعر Proximitor | 3 م (10 قدم)، إلى موصل BNC، حسب المواصفات |
| وزن جهاز الإرسال | 0.43 كجم (0.9 أرطال) |
| ملاحظة الإمداد للمناطق الخطرة | تحدد معلومات المصدر إمدادًا كهربائيًا بجهد 28 فولت للمواقع غير الخطرة، أو المنطقة 2، أو القسم 2. تحقق من متطلبات التركيب للاعتماد الفعلي وتصنيف الموقع. |
فحوصات سلسلة الإشارة والتركيب
- المسبار وكابل التمديد: استخدم مسبارًا وكابل تمديد متوافقين من طراز 3300 NSv. تأكد من طول النظام الموصوف وترتيب الموصلات.
- الفجوة الميكانيكية: اضبط فجوة المسبار بين 0.5–1.75 مم (20–55 ميل) عند الحاجة إلى النطاق الكامل. افحص قطر الهدف وحالة السطح.
- إمداد الحلقة: وفر +12 إلى +35 فولت تيار مستمر عند أطراف جهاز الإرسال. احسب مقاومة الكابل والمستقبل عند التحقق من حد الحلقة البالغ 1,000 أوم.
- مستقبل الإشارة: تحقق من أن مدخل PLC التماثلي، أو مدخل DCS، أو مراقب الآلات يقبل إشارة 4–20 مللي أمبير بسلكين وهو مهيأ للنطاق الهندسي الصحيح.
- الصفر والنطاق: اضبط عناصر التحكم الخارجية باستخدام إجراء المعايرة المعتمد وإعداد الاختبار الصحيح.
- اعتماد المنطقة: تأكد من أن علامات اعتماد جهاز الإرسال تتطابق مع تصنيف المنطقة الخطرة وطريقة التركيب ومتطلبات الموقع الحاكمة.
ملاءمة المعدات ومجالات التطبيق
يُعد جهاز الإرسال 990 مناسبًا لتركيبات الآلات حيث يقيس مسبار تقاربي متوافق اهتزاز العمود ويجب إرسال إشارة تيار إلى نظام مراقبة أو تحكم.
- الآلات الدوارة: المضخات والمراوح والضواغط والآلات الأخرى ذات نقاط قياس تقاربية متوافقة للعمود.
- مراقبة PLC وDCS: يوفر إشارة اهتزاز 4–20 مللي أمبير للقنوات التماثلية المتوافقة.
- معدات العمليات والمرافق: يدعم اتجاهات الاهتزاز واستراتيجيات الإنذار عند دمجه مع منطق المراقبة في الموقع.
- التركيبات البحرية: قد يدعم اعتماد ABS البحري المحدد المشاريع البحرية المعمول عليها؛ تأكد من نطاق الاعتماد وشروط التركيب.
- المواقع الخطرة: استخدمه فقط حيث تم التحقق من الاعتماد الدقيق وطريقة التوصيل ومتطلبات التركيب.
إنه ليس نظامًا مستقلًا لتحليل الاهتزاز. تأكد مما إذا كان التطبيق يتطلب وظائف إضافية لحماية الآلات، أو بيانات الموجة الديناميكية، أو منطق إنذار على مستوى النظام.
سلوك التشخيص واستكشاف الأخطاء وإصلاحها في الموقع
يوفر سلوك إشارة NOT OK لجهاز الإرسال مؤشرًا مفيدًا لحالة قياس غير صالحة أو غير مقبولة. عند حدوث NOT OK، يُحدد أن المخرج ينخفض إلى أقل من 3.6 مللي أمبير خلال 100 ميكروثانية. ويعود عادةً بعد زوال الحالة، مع فاصل تعافي يبلغ 2–3 ثوانٍ.
| العرض | الفحوصات الهندسية |
|---|---|
| تيار الحلقة أقل من 3.6 مللي أمبير | افحص حالة NOT OK لجهاز الإرسال، واتصال المسبار، وكابل التمديد، وجهد الإمداد، وتوصيلات الحلقة. |
| يظل التيار قريبًا من قيمة ثابتة | افحص فجوة المسبار، وحالة الهدف، واستمرارية الحلقة، وما إذا كان المستقبل مقياسًا بشكل صحيح. |
| تختلف القراءة عن الاهتزاز المتوقع | تحقق من خيار النطاق الكامل، وتوافق المسبار، وإعداد الفجوة، ونطاق المستقبل، وإجراء المعايرة. |
| قياس متقطع | افحص الموصلات، وتوجيه الكابل، والتركيب الميكانيكي، واستقرار إمداد التيار المستمر. |
| تحميل غير متوقع للحلقة | احسب إجمالي مقاومة الحلقة، بما في ذلك معاوقة الإدخال ومقاومة الكابل، مقابل الحد المسموح به عند جهد الإمداد الفعلي. |
استخدم دليل المعدات وإجراءات التشخيص في الموقع لتحديد سبب حالة NOT OK. يشير تيار الحلقة المنخفض إلى حالة خطأ في القياس أو الحلقة؛ ولا يحدد بمفرده المكون التالف.
مراجعة Global PLC Spare HUB
لاختيار البديل، طابق اللاحقة الكاملة 990—وليس فقط اسم عائلة 990. يحدد خيار النطاق الكامل نطاق القياس المقصود، بينما يؤثر طول النظام والتركيب على التركيب المادي. تعتبر رموز الاعتماد مهمة بشكل خاص لمشاريع المناطق الخطرة والبيئات البحرية.
قبل التشغيل، افحص فجوة المسبار، وجهد الإمداد، ومقاومة الحلقة، ومقياس المستقبل، واستجابة المخرج. يساعد اختبار الحلقة المحكوم على التمييز بين مشكلات تكوين جهاز الإرسال وأعطال المسبار أو التوصيلات أو قناة الاستقبال.
الإمداد والضمان والشحن
- المنتج: جهاز إرسال الاهتزاز Bently Nevada 990-05-70-02-05
- الضمان: 12 شهرًا
- شركات الشحن: FedEx وUPS وDHL
- تقدير الإرسال: عادةً 24–48 ساعة بعد معالجة الطلب، حسب المخزون وتأكيد الطلب
- التحقق من الطلب: شارك رقم القطعة الكامل ومنطقة التطبيق حتى يمكن التحقق من متطلبات التكوين والاعتماد.
الأسئلة الشائعة
س1: ما المعلومات التي يجب أن أقدمها عند طلب عرض سعر لبديل؟
قدم رقم الطراز الكامل، وتفاصيل لوحة البيانات، والكمية المطلوبة، وتصنيف منطقة التركيب، وما إذا كان المسبار وكابل التمديد الحاليين سيتم استبدالهما أيضًا. تساعد هذه التفاصيل في التحقق من ملاءمة التكوين.
س2: كيف يمكنني التأكد من أن خيار طول النظام البالغ 7.0 م يناسب مجموعة المسبار المثبتة لدي؟
افحص أرقام قطع المسبار وكابل التمديد المثبتين وطول نظامهما المشترك مقابل وثائق المعدات. لا تفترض أن لاحقة طول جهاز الإرسال وحدها تؤكد كل مكون كابل في الموقع.
س3: ماذا يجب أن أفحص إذا عرض PLC قيمة اهتزاز لا تتطابق مع نطاق جهاز الإرسال؟
قارن مقياس قناة PLC مع خيار النطاق الكامل لجهاز الإرسال 0–5 ميل من القمة إلى القمة. ثم تحقق من تيار الحلقة عند نقاط اختبار معروفة وراجع تحويل الوحدات الهندسية للمستقبل.
س4: هل الاعتماد الوكالة المدرج كافٍ لكل تركيب في منطقة خطرة؟
لا. تأكد من علامة الاعتماد الدقيقة، والولاية القضائية، والمنطقة أو القسم، وطريقة التركيب، وأي متطلبات نظام مرتبطة. يجب أن يوافق مهندس السلامة أو مهندس المنطقة الخطرة في المشروع على التركيب النهائي.
س5: هل يجب أن أستبدل المسبار وجهاز الإرسال معًا عند استكشاف خطأ التيار المنخفض وإصلاحه؟
ليس تلقائيًا. افحص أولًا طاقة الحلقة، والتوصيلات، والموصلات، وفجوة المسبار، وحالة NOT OK. إذا ظل الخطأ قائمًا، استخدم إجراء الاختبار المعتمد لعزل المسبار والكابل وجهاز الإرسال ومدخل الاستقبال قبل اختيار قطع الغيار.
