89477-80 Bently Nevada كابل ربط سلك مستشعر محمي

نظرة عامة على المنتج

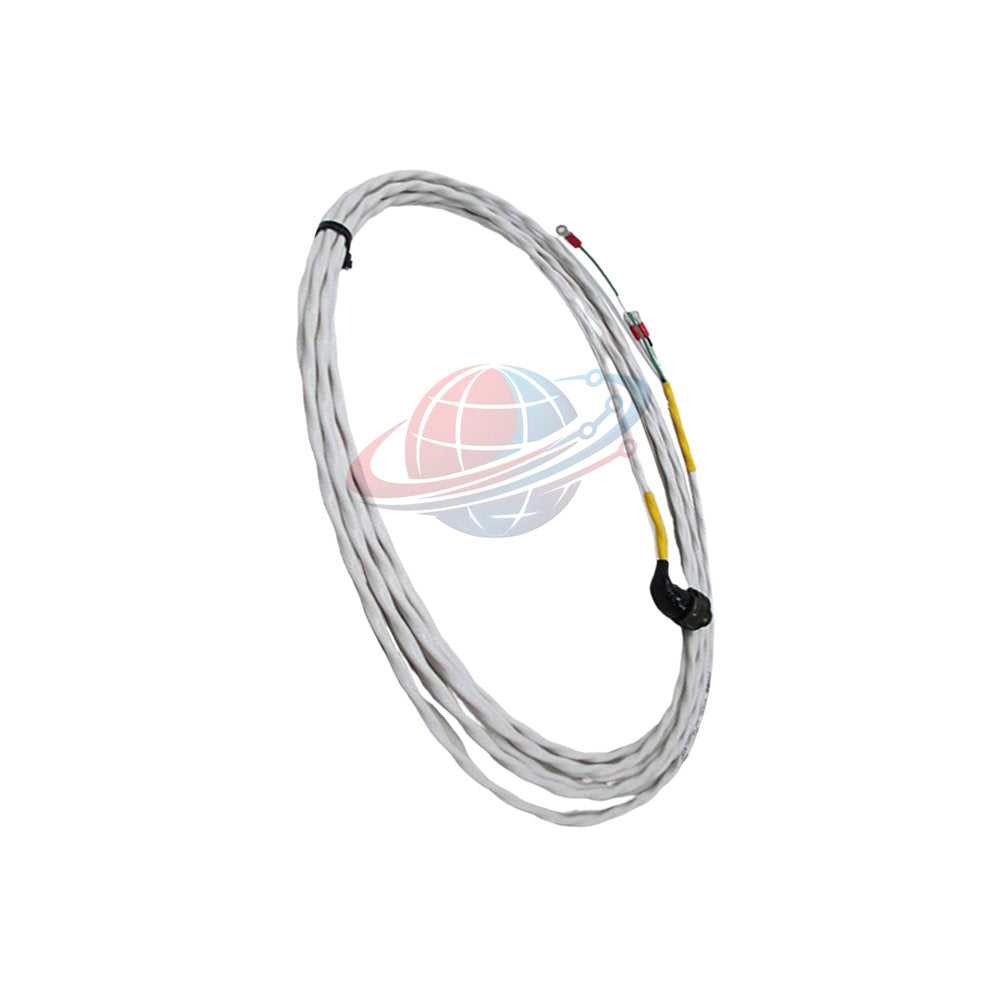

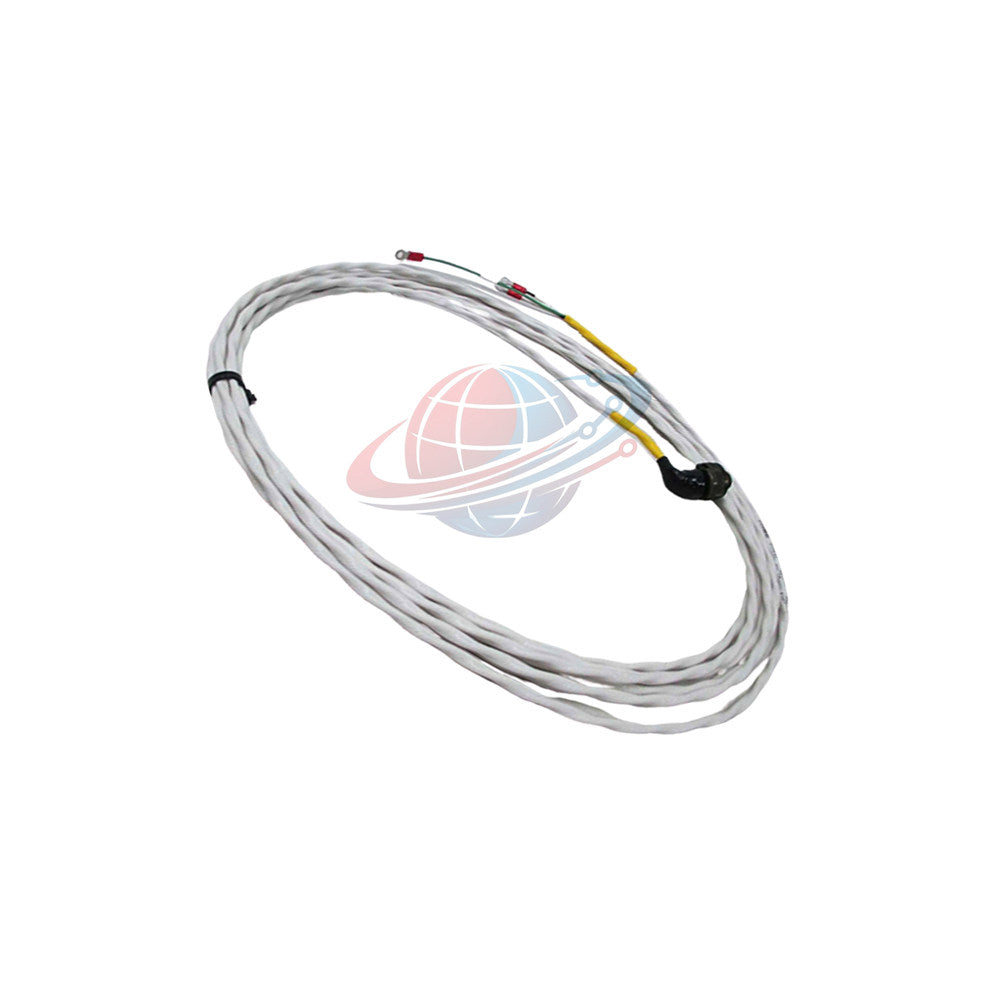

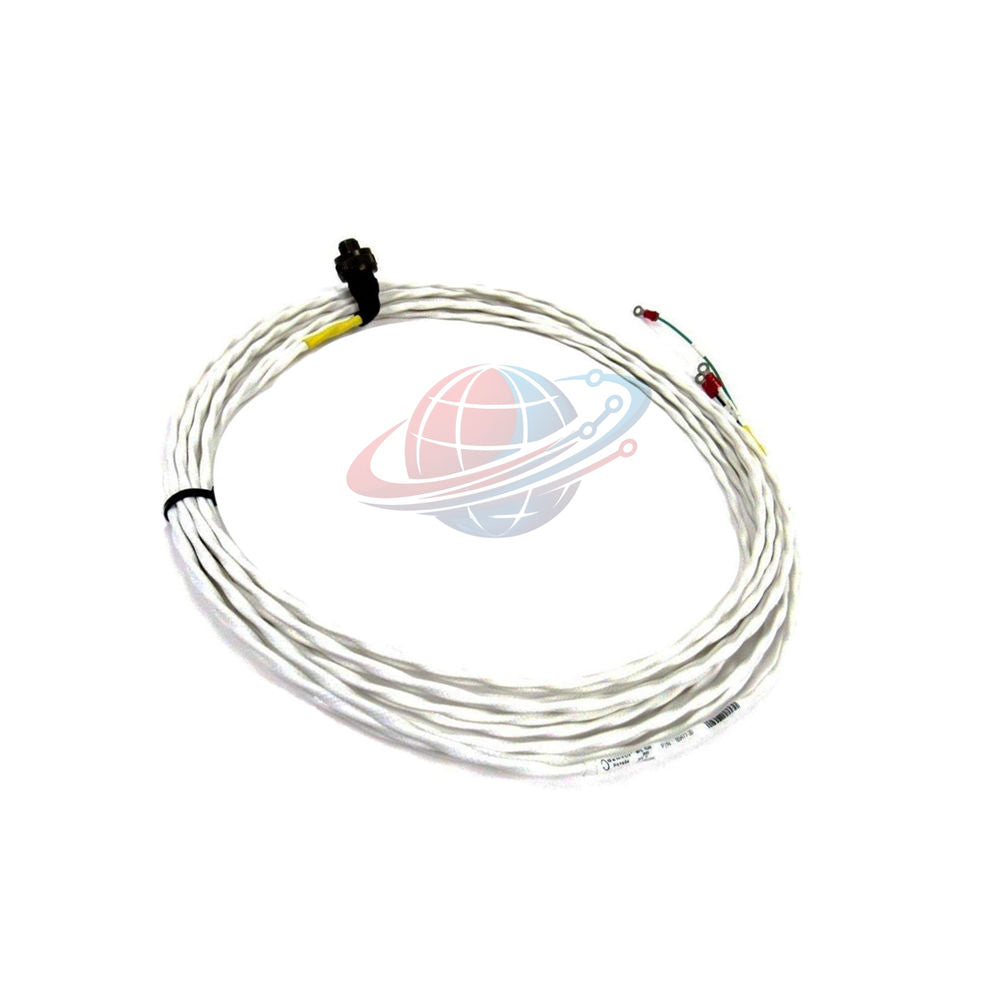

يعد الكابل Bently Nevada 89477-80 كابل إشارة صناعي للخدمة الشاقة مصمم خصيصًا لمحولات الاهتزاز، بما في ذلك مستشعرات السرعة ومقاييس التسارع. كجزء من سلسلة كابلات 89477 الأصلية، يتميز هذا التجميع بهيكل محمي ثنائي الموصل 18 AWG ومزدوج ملتوي. ينشئ مسارات إشارة موثوقة منخفضة الضوضاء بين محولات الطاقة الديناميكية المثبتة في الحقل وأجهزة المراقبة عبر مسافات المصنع الطويلة.

تفاصيل التكوين

فك منطق ترقيم الأجزاء لـ 89477-80:

• 89477 — الطراز الأساسي: تجميع كابل توصيل محمي ثنائي الموصل
  • -80 — تعيين طول الكابل: 80 قدمًا (حوالي 24.4 مترًا) الطول الإجمالي
  • إنهاء الطرف A — قابس مصبوب بزاوية 90 درجة مقبس ثنائي لتوصيل الفراغات الضيقة
  • إنهاء الطرف B — أطراف توصيل مسبقة الضغط مصممة لتوصيل شريط الحاجز داخل صناديق التوصيل

مصفوفة المواصفات الفنية

مقارنة البدائل والتوصيات الهندسية

يعد اختيار الطول المناسب لكابلات سلسلة 89477 أمرًا بالغ الأهمية للحفاظ على سلامة الإشارة دون إدخال مقاومة حلقة زائدة أو فوضى مادية للكابلات:

• النموذج المستهدف: يوفر 89477-80 تشغيلاً مستمرًا بطول 80 قدمًا، وهو مثالي للتوجيه المباشر من قواعد المحامل العلوية إلى خزانات التوزيع الميدانية دون وصلات وسيطة.
• بديل قصير المدى: قارن بـ 89477-17. تم تصميم خيار 17 قدمًا هذا لتوصيلات صندوق التوصيل المحلي القريبة مباشرة على تجميعات الزلاجات.

نصائح الاختيار الفني: تجنب لف أطوال الكابلات الزائدة داخل صناديق التوصيل. إذا كان المستشعر الخاص بك يبعد 15 قدمًا عن مبيت طرفي وسيط، فاختر 89477-17 لتقليل الالتقاط الاستقرائي. استخدم 89477-80 عند إعادة توجيه الإشارات مباشرة إلى رفوف المراقبة البعيدة عبر منصات المعدات الكبيرة.

التطبيقات المستهدفة ودعم تشخيص الآلات

• توصيل أجهزة قياس الزلازل (مثل سلسلة 9200) بأنظمة المراقبة 3500
• ربط مقاييس التسارع في الهيكل على التوربينات البخارية الصناعية الكبيرة وعلب التروس
• نقل الإشارة في البيئات عالية الضوضاء بالقرب من محركات التردد المتغير الثقيلة (VFDs)
• المراقبة المستمرة للإشارة الديناميكية لتحليل الاهتزاز بتحويل فورييه السريع (FFT)
• منع تداخل حلقة الأرض من خلال تكوينات الدرع العائمة

رؤى وخبرة Global PLC Spare HUB في المجال

في محطات توليد الطاقة ومنشآت البتروكيماويات، غالبًا ما يتتبع مهندسونا الميدانيون ارتفاعات الضوضاء المتقطعة بتردد 50/60 هرتز إلى توجيه الكابلات غير الصحيح أو تلف الحماية الخارجية على أسلاك المستشعرات. يستخدم 89477-80 موصلات ملتفّة ثقيلة 18 AWG تقلل من انخفاض الجهد على مدى 80 قدمًا بالكامل. عند تركيب هذا الكابل الطويل عبر أنبوب صلب، تأكد دائمًا من أن غطاء القابس ذو الزاوية اليمنى يظل غير ملتوي أثناء التوصيل. يؤدي تثبيت سلك تصريف الدرع حصريًا في طرف نظام المراقبة إلى منع تيارات حلقة الأرض من إفساد بيانات شكل موجة الاهتزاز الخام.

الأسئلة الشائعة

س1: ما هي الميزة الأساسية للموصل ذي الزاوية اليمنى في 89477-80؟

ج1: يوفر القابس ذو الزاوية 90 درجة خلوصًا منخفضًا عندما يتم تثبيت المستشعرات في واقيات الآلات الضيقة أو أغطية التوربينات الضيقة، مما يمنع إجهاد انثناء الكابل.

س2: هل يجب توصيل طرفي سلك تصريف الدرع بالأرض؟

ج2: لا. قم بتوصيل سلك تصريف الدرع في طرف الرف/الشاشة فقط. يؤدي تأريض كلا الطرفين إلى إنشاء حلقات أرضية تُدخل تداخلاً كهربائيًا في مسارات الإشارة الديناميكية.

س3: هل يمكن قص أطراف التوصيل في الطرف B وإعادة تجريدها لكتل الطرف اللولبية؟

ج3: نعم. يمكن للفنيين الميدانيين تقصير أو إعادة إنهاء طرف التوصيل حسب الحاجة، بشرط استخدام أدوات تجريد مناسبة لتجنب خدش الموصلات الداخلية 18 AWG.

س4: كيف يعمل سلك 18 AWG على مدى 80 قدمًا من الكابل مقارنة بالأسلاك الأقل سمكًا؟

ج4: يوفر المقطع العرضي الأكثر سمكًا 18 AWG مقاومة حلقة أقل، مما يقلل من توهين الإشارة ويحافظ على دقة السعة عبر نطاقات التردد العالية.

س5: هل هذا الكابل مصمم للتعرض المباشر للمواد الزيتية الصناعية والرطوبة؟

ج5: الغلاف المرن الثقيل مقاوم للزيت والرطوبة، على الرغم من أنه لا يزال يوصى باستخدام أنبوب مرن محكم للسوائل للمناطق المغمورة بشكل دائم أو مناطق الغسيل العالي.

تنفيذ الطلب والتعبئة وشروط الضمان

• حالة التوريد: وحدة جديدة تمامًا، أصلية، مختومة من المصنع
• محتويات العبوة: 1x Bently Nevada 89477-80 تجميع كابل توصيل (80 قدمًا)
• مهلة الإرسال: إرسال سريع من المستودع خلال 24 إلى 48 ساعة من إتمام الطلب
• التسليم العالمي: خيارات الشحن السريع العالمية عبر FedEx و UPS و DHL
• حماية الضمان: مشمولة بالكامل بضمان شامل لمدة 12 شهرًا من المصنع
