كابل التوصيل 89477-30 من بنتلي نيفادا، كابل إشارة من سلسلة 89477

89477-30 مقدمة عن كابل الربط البيني

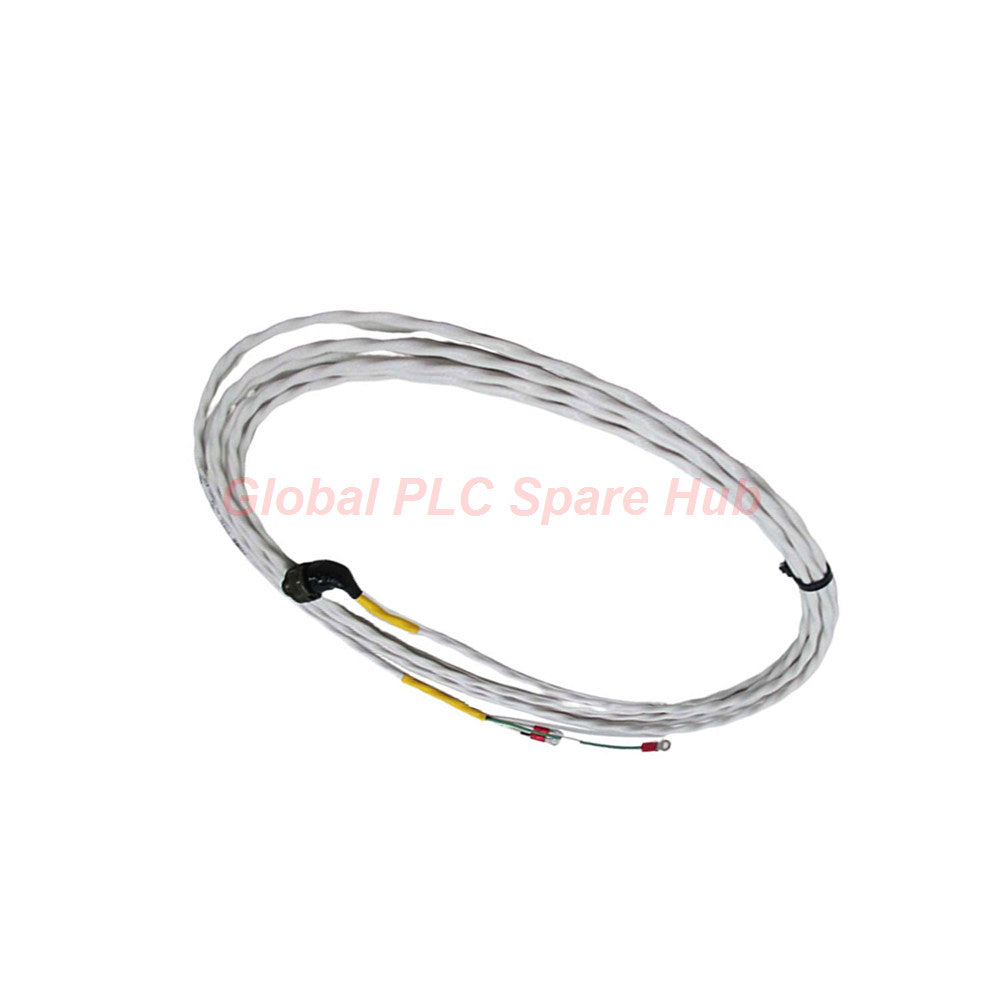

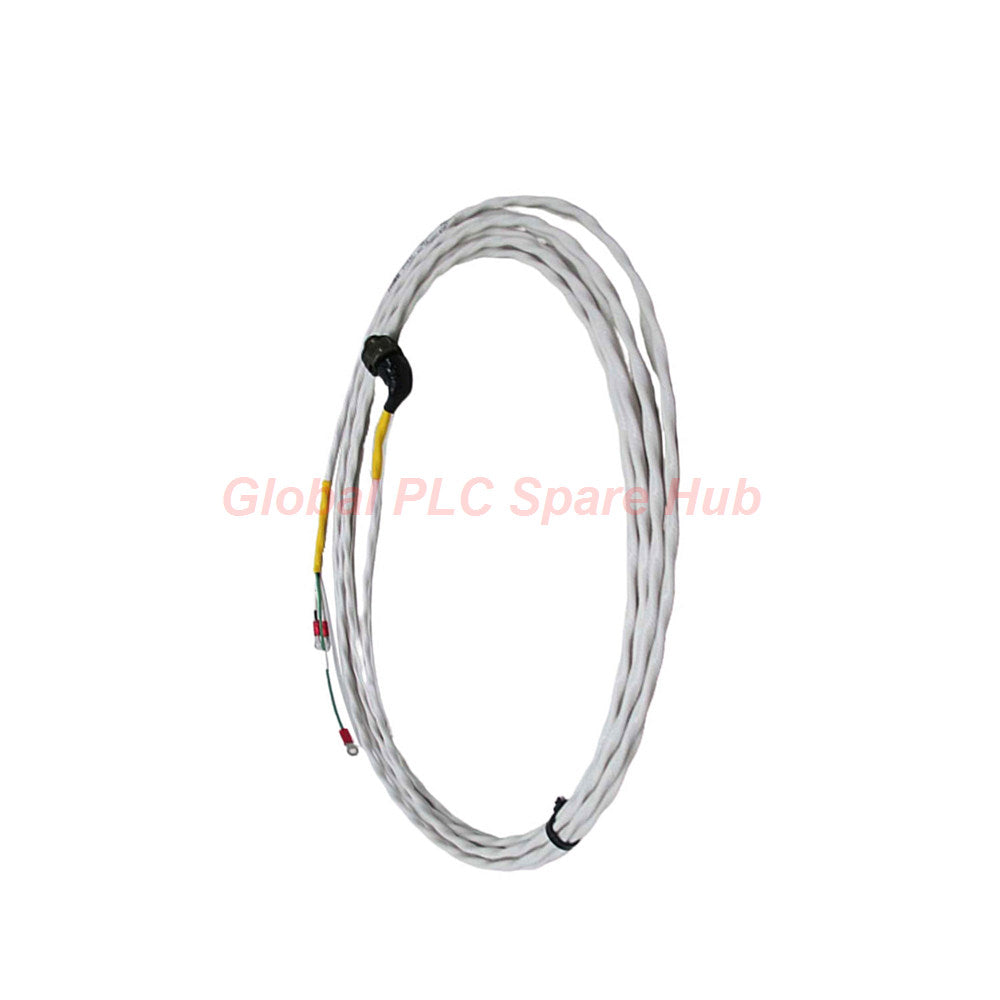

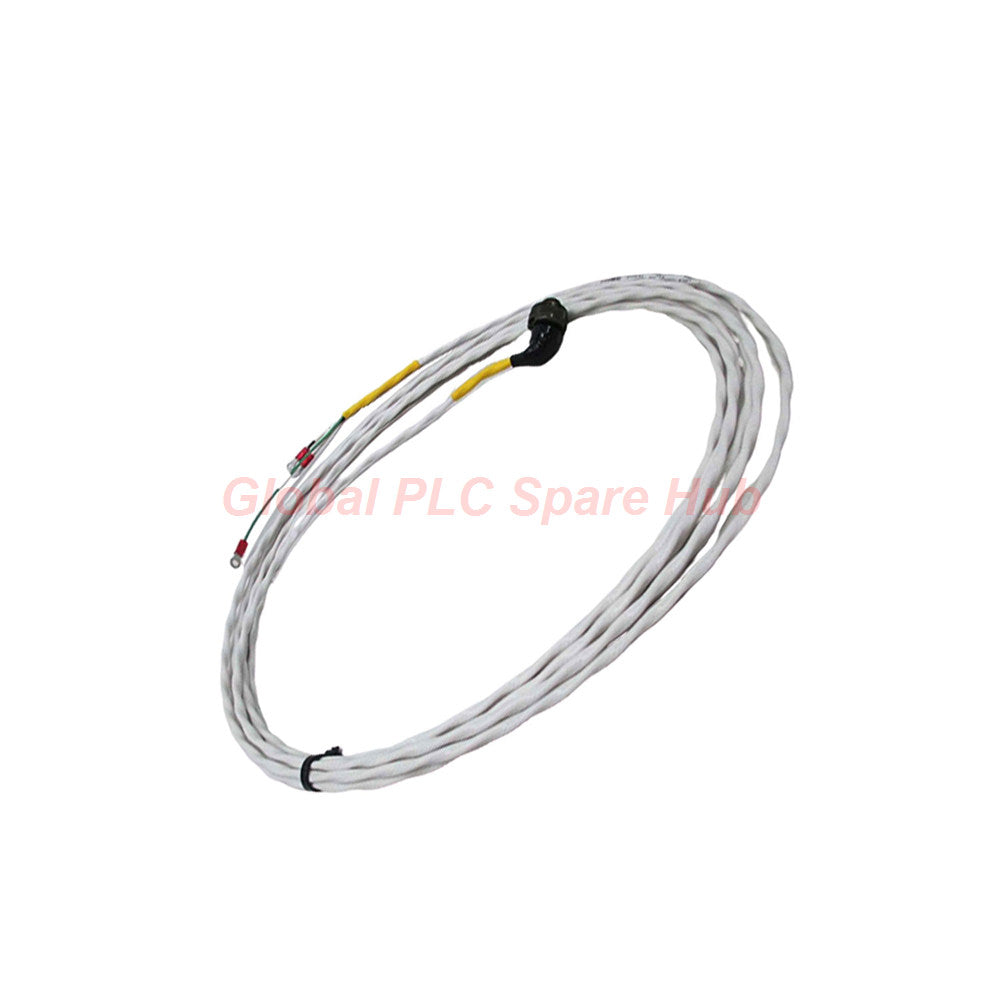

Bently Nevada 89477-30 هو كابل ربط بيني صناعي متين مصمم لأنظمة مراقبة الآلات.

يستخدم الكابل هيكلاً ملتوياً محمياً بسلكين 18 AWG لنقل الإشارة المستقر.

يعمل القابس ذو الزاوية اليمنى والمقبسين على تبسيط التثبيت داخل خزانات التحكم المدمجة.

تدعم أطراف الكابلات الطرفية في الطرف المقابل توصيلات الأسلاك الميدانية الآمنة.

يقلل هيكل الكابل المحمي الضوضاء الكهربائية في البيئات الصناعية.

يدعم هذا التجميع الاتصال الموثوق به بين وحدات المراقبة والأجهزة الميدانية المتصلة.

رؤية Global PLC Spare HUB

يعمل 89477-30 بشكل موثوق في أنظمة مراقبة الاهتزاز وحماية المعدات الدوارة.

يستخدم مهندسو المجال هذا الكابل بشكل متكرر في خزانات التحكم في التوربينات ذات مساحة التركيب المحدودة.

يساعد تصميم الموصل ذو الزاوية اليمنى على تقليل إجهاد الكابل أثناء التوجيه.

يحسن هيكل الزوج الملتوي تكامل الإشارة في مناطق الإنتاج ذات الضوضاء الكهربائية.

يدعم هذا الكابل نقل الإشارة المستقر منخفض المستوى بين مكونات المراقبة.

يساعد فرق الصيانة في الحفاظ على بيانات تشخيص الآلات الدقيقة.

يناسب التصميم التشغيل الصناعي طويل الأمد مع الحد الأدنى من تدهور الإشارة.

نظرة عامة على الهيكل الهندسي

العلامة التجارية	Bently Nevada
الموديل	89477-30
السلسلة	كابل الربط البيني 89477
نوع المنتج	كابل ربط بيني صناعي
طول الكابل	30 قدم
نوع الموصل	زوج ملتوي ذو موصلين
مقياس السلك	18 AWG
التدريع	هيكل محمي صناعي
نمط الموصل	قابس ذو زاويتين يمنى
نوع الإنهاء	أطراف توصيل
الحد الأدنى لطول الكابل	2.0 قدم (0.6 متر)
الحد الأقصى لطول الكابل	99 قدم (30 متر)

توزيع التكوين

89477	سلسلة كابل الربط البيني الصناعي
30	خيار طول الكابل 30 قدمًا

خصائص نقل الإشارة

• يقلل هيكل الزوج الملتوي من التداخل الكهرومغناطيسي
• يدعم التصميم المحمي نقل الإشارة الصناعية المستقرة
• يحسن موصلات 18 AWG المتانة الميكانيكية
• يدعم تطبيقات المراقبة منخفضة الضوضاء
• محسن لأنظمة مراقبة الآلات المستمرة

المعدات المتوافقة

• أنظمة مراقبة آلات Bently Nevada
• وحدات مراقبة الاهتزاز
• أنظمة الحماية الصناعية
• خزانات مراقبة المعدات الدوارة
• أجهزة تكييف الإشارة
• تجميعات مراقبة التوربينات
• أنظمة حماية الضاغط

سيناريوهات التطبيق

• منشآت توليد الطاقة
• مصانع معالجة النفط والغاز
• أنظمة إنتاج البتروكيماويات
• شبكات مراقبة المحركات الصناعية
• تركيبات الآلات الدوارة الثقيلة
• أنظمة أتمتة العمليات المستمرة

قدرة دعم التشخيص

• يدعم نقل إشارة الآلات الموثوق به
• يساعد في الحفاظ على دقة مراقبة الاهتزاز
• يحسن اتساق البيانات في أنظمة المراقبة
• يقلل تشوه الإشارة المتعلق بالتداخل
• يدعم سير عمل الصيانة التنبؤية
• يحسن كفاءة استكشاف الأخطاء وإصلاحها أثناء التشخيصات الميدانية

مزايا التثبيت

• يحسن الموصل ذو الزاوية اليمنى مرونة التوجيه
• يدعم تصميم طرف التوصيل الإنهاء الميداني الآمن
• يناسب الهيكل المدمج المساحات الضيقة في الخزانات
• يبسط الكابل المحمي التركيب في المناطق الصاخبة
• مناسب لمشاريع التعديل والتوسع

التعبئة والتغليف والخدمات اللوجستية

الحالة	جديد وأصلي في عبوة المصنع
الضمان	12 شهرًا ضمان المصنع
طرق الشحن	FedEx، UPS، DHL
دعم التسليم	يتوفر الشحن السريع العالمي

الأسئلة الشائعة الاحترافية

لماذا يعتبر هيكل الزوج الملتوي مهمًا في أنظمة المراقبة؟

تقلل الموصلات الملتوية من التقاط الضوضاء الكهرومغناطيسية أثناء نقل الإشارة.

هذا يحسن دقة الإشارة في البيئات الصناعية.

ما هو التحدي في التثبيت الذي يحلّه القابس ذو الزاوية اليمنى؟

يقلل الموصل من إجهاد انحناء الكابل في الخزانات المدمجة.

كما أنه يحسن مرونة التوجيه بالقرب من زوايا اللوحة.

كيف يجب على المهندسين اختيار طول الكابل لأنظمة المراقبة؟

قم بقياس مسافة التوجيه الفعلية بدلاً من المسافة المستقيمة.

خصص طولًا إضافيًا لسهولة الصيانة وإعادة التموضع في المستقبل.

ما هي الحالة الميدانية التي تؤثر بشكل شائع على جودة الإشارة؟

غالبًا ما تزيد ممارسات التأريض السيئة من التداخل الكهربائي.

يحسن التأريض الصحيح للدرع استقرار المراقبة.

ما هي التطبيقات التي تستفيد أكثر من كابلات الربط البيني المحمية؟

تستفيد المنشآت التي تستخدم محركات التردد المتغير (VFDs) والمحركات الكبيرة والمولدات ومعدات التبديل عالية التيار بشكل كبير.
