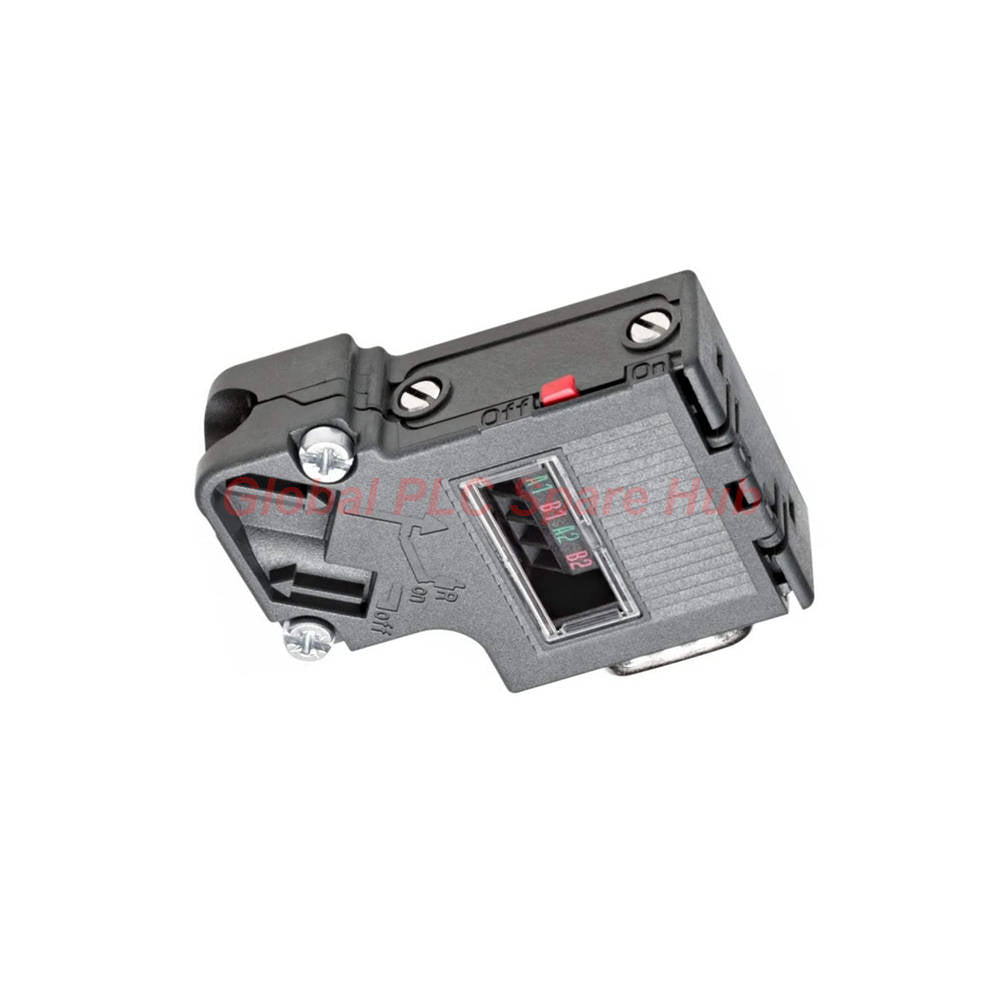

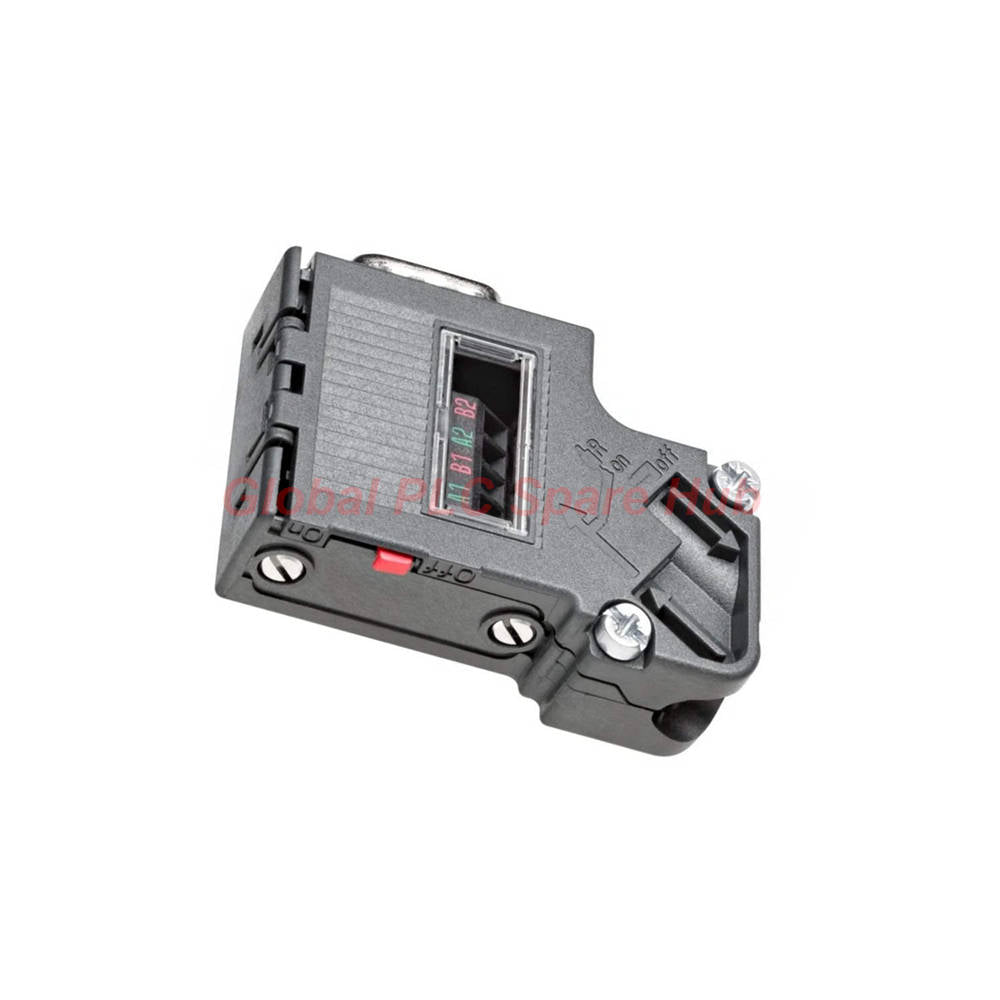

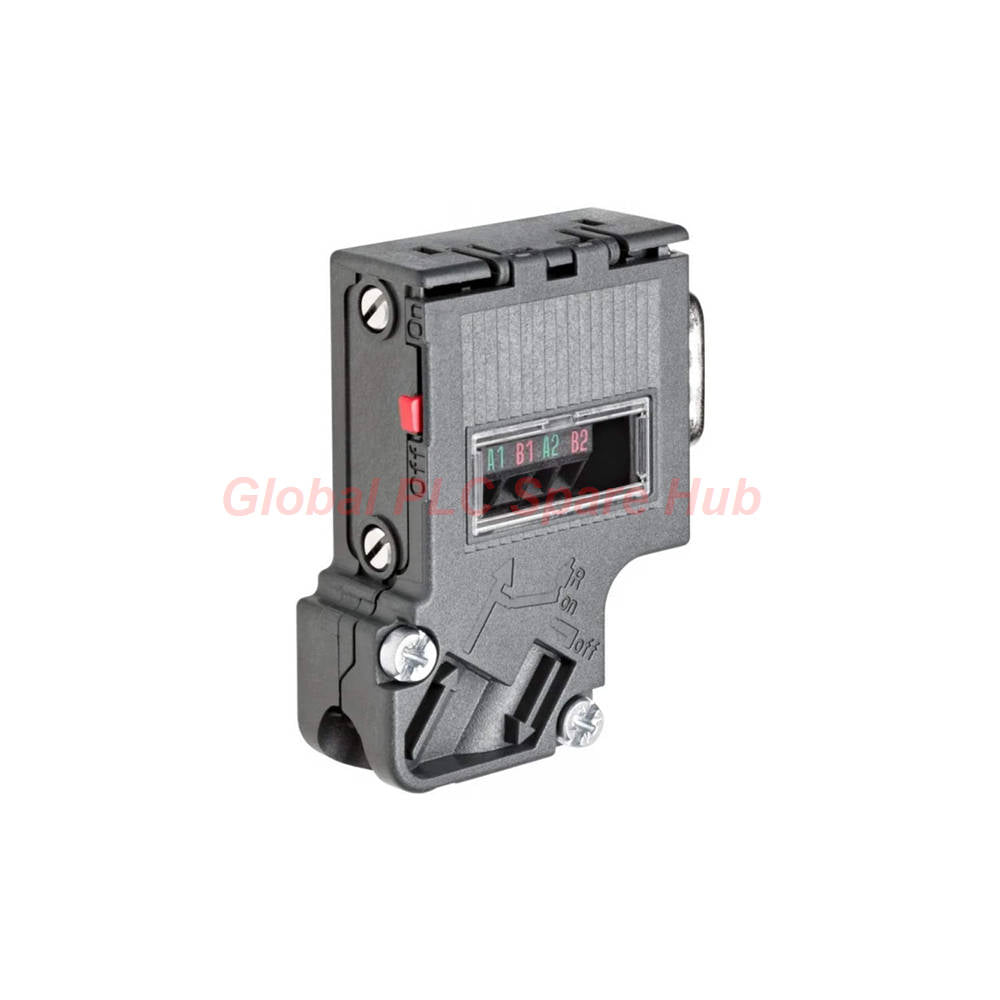

6ES7972-0BB42-0XA0 موصل سيمنز PROFIBUS 12 ميجابت/ثانية واجهة RS485

دقة هندسية: موصل 6ES7972-0BB42-0XA0

يُعد 6ES7972-0BB42-0XA0 موصل حافلة PROFIBUS عالي الأداء مصمم لشبكات صناعية بالغة الأهمية. يتميز بمخرج كابل بزاوية 35 درجة، مما يضمن الاستخدام الأمثل للمساحة داخل لوحات التحكم المزدحمة. تدعم هذه الوحدة معدلات نقل بيانات تصل إلى 12 ميجابت/ثانية، مما يسهل الاتصال عالي السرعة بين محطات SIMATIC DP.

مصفوفة المواصفات الفنية

• الموديل: 6ES7972-0BB42-0XA0
• العلامة التجارية: سيمنز
• نوع الواجهة: RS 485، 9 سنون Sub-D
• معدل الاتصال: 9.6 كيلوبت/ثانية إلى 12 ميجابت/ثانية
• توصيل الكابل: مدخل/مخرج PROFIBUS مزدوج مع طرف لولبي
• دعم البرمجة: مأخذ PG مدمج
• الإنهاء: مفتاح مقاومة مدمج للعزل
• الأبعاد: 15.8 مم (عرض) × 54 مم (ارتفاع) × 39.5 مم (عمق)
• درجة حرارة التشغيل: -25 درجة مئوية إلى +60 درجة مئوية
• فئة الحماية: IP20
• الامتثال: RoHS، معتمد من UL

رؤى Global PLC Spare HUB

في Global PLC Spare HUB، نعتبر 6ES7972-0BB42-0XA0 المعيار الذهبي للاتصال الموثوق به عبر Fieldbus. هذا الموصل مثالي للمهندسين الذين يحتاجون إلى وصول تشخيصي فوري عبر منفذ PG المدمج دون فصل حلقة الناقل. يُعد مفتاح الإنهاء الداخلي ميزة بالغة الأهمية تمنع انعكاسات الإشارة، مما يضمن سلامة نقل البيانات لمسافات طويلة في خلايا التصنيع المعقدة.

الانتشار وقدرة التشخيص

• الأجهزة المستهدفة: متوافق مع أنظمة الإدخال/الإخراج الموزعة SIMATIC S7-300/400 و ET 200.
• التطبيقات النموذجية: الروبوتات في صناعة السيارات، وخطوط التعبئة والتغليف عالية السرعة، ودمج آلات CNC.
• التشخيص: يتيح المفتاح المنزلق عزل إنهاء الناقل فورًا، مما يبسط تجزئة الشبكة أثناء الصيانة.

لوجستيات الخدمة والضمان

• الشحن: توصيل سريع عبر FedEx أو UPS أو DHL.
• الإرسال: يتم معالجة الطلبات خلال 24-48 ساعة من تأكيد الطلب.
• الضمان: ضمان جودة لمدة 12 شهرًا ضد عيوب التصنيع.

نصائح احترافية: أسئلة متكررة احترافية

كيف أتأكد من أن مقاومة الإنهاء نشطة؟
يحتوي الموصل على مفتاح منزلق مُسمى. عندما يكون في وضع "ON"، تكون مقاومة الإنهاء متصلة فعليًا بالحافلة، وهو أمر مطلوب في كلا الطرفين الفعليين لقطاع PROFIBUS.

هل يمكنني استخدام هذا للأجهزة غير التابعة لسيمنز؟
نعم، يلتزم 6ES7972-0BB42-0XA0 بمواصفات RS 485 PROFIBUS القياسية ويعمل مع أي وحدة تحكم تابعة لجهة خارجية تدعم بروتوكولات DP القياسية.

ما هي أفضل الممارسات لدرع الكابل؟
تأكد من أن درع الكابل يلامس بشكل كامل 360 درجة الغلاف الداخلي المعدني. التأريض الصحيح ضروري للحماية من التداخل الكهرومغناطيسي بسرعات 12 ميجابت/ثانية.

هل هناك متطلب عزم دوران محدد للبراغي؟
على الرغم من أن الشد اليدوي شائع، تجنب الإفراط في شد الأطراف لمنع قص أسلاك النحاس، خاصة عند استخدام كابلات الحافلات ذات الأسلاك الدقيقة.

متى يجب علي اختيار منفذ 35 درجة؟
يُعد الإصدار بزاوية 35 درجة مثاليًا للخزائن ذات العمق الضحل أو حيث يكون توجيه الكابلات رأسيًا ضروريًا للحفاظ على تخطيط أسلاك نظيف وتقليل إجهاد الكابل.

إرشادات التثبيت

• قشر غلاف الكابل بعناية لكشف قلب السلك المحمي.
• أدخل أسلاك البيانات الخضراء والحمراء في أطراف A/B المحددة بوضوح.
• قم بتثبيت الغلاف بمسامير القفل المدمجة بعد التحقق من حالة مفتاح الإنهاء.
• استخدم مخفف الشد المدمج لمنع الانفصال العرضي أثناء اهتزاز الجهاز.
